クルマを便利にする電装DIY

---

ラゲッジルームにLEDを増設する方法

• 1
• 2

ラゲッジルームにLED照明を増設すると、明るくなってとても便利。「純正ラゲッジランプが付いているけれど暗いので、もっと明るくしたい」「そもそも純正でラゲッジ照明がない」、どちらのケースにも対応できる。

•

  ラゲッジルームが暗くて、荷物が見えない！

  ●レポーター：イルミちゃん

•

  そんなときにラゲッジルームにLEDを増設する方法です。

  ●アドバイザー：エーモン 中塚研究員

•

  「車のラゲッジルームが暗い！ サクっと手軽に明るくするには？」では、誰でもできる方法を紹介しましたが……

•

  今回はもう少し本格的。車両から電源を取って、ラゲッジルーム照明を増設します。

•

  ポイントは、いわゆるLEDへの「交換」ではなくて、LEDの「増設」ですね。

•

  そうです。純正ラゲッジランプのほうはそのままで、別の場所にLEDを増設する、ということです。

•

  一般的には、純正の電球をLEDバルブに交換する手もありますが……

•

  しかし、純正ラゲッジランプは、横に付いている車種も多いですよね。


•

  この場合は、荷物を置くことで光源を塞いでしまって、余計に暗くなるケースも多いのです。

•

  だから、光源位置から変えたい。

•

  オススメは、ラゲッジルームの天井付近にLEDを増設することです。


•

  上から明るいLEDで照らせば、ラゲッジ全体が均一に明るくなりますので。

•

  ルームランプを後部に増設するのに近い感覚ですね～。

•

  そうですね。そういった増設を想定して作られているのが、エーモンのラゲッジルーム用LEDです。



エーモンのラゲッジルーム用LED（2924）。ケース＆スイッチが一体化しているLEDだ。

•

  これなら、そのまま天井に貼れる。

•

  ラゲッジルーム用LEDを天井に1個増設すると、見違えるほど明るくなりますよ。

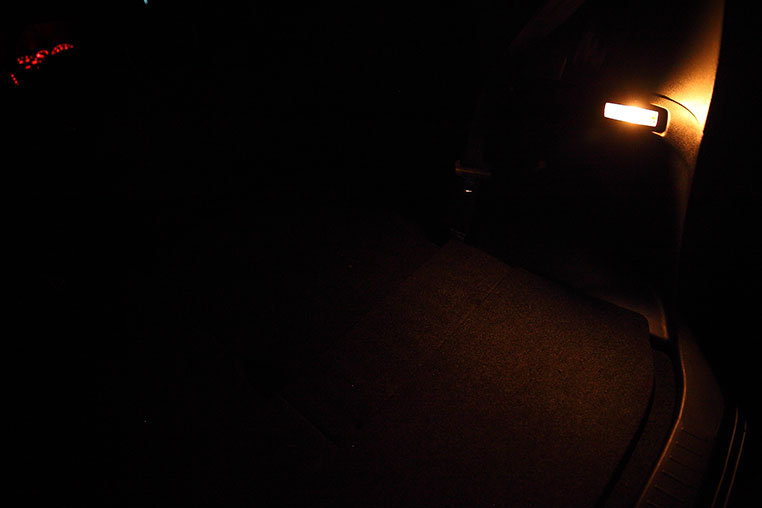

純正ラゲッジランプ（電球）



ラゲッジルーム用LED増設後


•

  純正のラゲッジランプは、そのまま併用できます。

•

  増設したラゲッジルーム用LEDと、光の色を合わせる意味で、ラゲッジランプの電球をLEDバルブに交換しても良さそうです。

•

  ここから、ラゲッジルーム用LEDの取り付け方法。

•

  電源としては、常時電源を取らないといけません。

•

  電装品取り付けでよく出てくるACC電源ではなく、ここでは常時電源が必要なんですね。

•

  なぜかというと、ラゲッジルームの照明は「エンジンオフの状態でもスイッチオンで点灯できるようにしたい」からです。

•

  ふむ。確かに、エンジンを切った状態でごそごそやるイメージ。

•

  増設するラゲッジルーム用LEDにはスイッチが付いていますから、常時電源を取っても、スイッチでオフにはできますので。

•

  なるほど。
  で、どこから常時電源を取るか。

•

  純正でラゲッジランプが付いている車は、その裏につながっている配線から電源を取れますね。


•

  この場合は、ラゲッジルーム用LEDの増設はやりやすい。

•

  しかし、車によってはラゲッジランプがないケースもありますが？

•

  その場合は、どこかから、常時電源を持ってくる必要がありますね。

•

  常時電源が取れる場所で、ラゲッジルームに近い場所か……。

•

  近い場所としては、ルームランプが挙げられますね。

•

  ルームランプ線というと、DIYの世界ではドア連動に使うイメージがありますが……

•

  それとは別に、電源線として、ルームランプには常時電源も来ていますので。



✔ ルームランプにつながっている配線は2本ないし3本のケースが多く、内訳としては「常時電源」「マイナス線」「マイナスコントロール線」となっている。

---

✔ 常時電源を探すのは一番カンタンで、検電テスターをボディアースさせた状態で、エンジンオフの状態でも反応する線を探せばよい。

•

  あるいは、ヒューズボックスからの電源取り出しに馴れている人なら、それでもOKです。



✔「常時電源をヒューズから取り出す方法」参照。

>>>リンク先で詳しく読む。

•

  ただし、この場合は、電源取り出し場所がラゲッジルームから遠くなりますね。

•

  延長コードを取り回して、ラゲッジルームまで持ってくるしかありません。

•

  ……どのみちフロント周りから持ってくるなら、キックパネル裏で常時電源を取る、という手もあります。



✔ 上写真は80ヴォクシー前期の例だが、キックパネル裏には中太の常時電源線が通っていることが多い。

---

※詳しくは、「常時電源の取り出し場所として、キックパネル裏は狙い目」参照。

•

  あるいは、リアバッテリーの車ならバッテリーから直接取ればいいので、それが一番カンタンな方法となります。

•

  逆に、フロントバッテリーからわざわざラゲッジまで常時電源を運ぶ理由は、どこにもありません。

✔ 常時電源＝バッテリーという風に捉えている人も多いが、常時電源を取れる場所は他にもいろいろあるので、ラゲッジに運ぶなら室内で取るのが妥当。

•

  常時電源を取る場所を決めたら、LED増設の実作業に入ります。
