通好みの電装カスタム

---

サンキューハザードキットのDIY取り付け方法

• 1
• 2

サンキューハザード（チカ・チカ・チカ）を、ステアリングスイッチでできるようにする便利なキットがある。カプラーオンなので、取り付けはカンタン。作業モデル車は50系プリウスだが、車種が違ってもやり方はだいたい同じだ。

•

  この記事は、「サンキューハザードとサンキューホーン、後付けするならどっち？」の続きです。

  ●レポーター：イルミちゃん

•

  今日は、ステアリングスイッチハザードキットの取り付け方法を解説します。

  ●アドバイザー：DENKUL 岡本研究員

取り付けるアイテム



デンクルのステアリングスイッチハザードキット。トヨタ系の主要車種を中心にラインナップ。今後はレクサスなども対応予定。

•

  いったいどのような作業なんでしょうか？

•

  メインハーネスの取り付けはカプラーオンでできます。あとはハザードスイッチ線を取るのと、ヒューズから電源を取る。以上です。

•

  例によって、デンクル製品は取り付けがカンタンそうです♪

•

  強いて言えば、ハザードスイッチ線を取るところが、いつもより難しい位ですね。

•

  では、そのへんも含めて、詳細に解説していきましょう〜。

•

  今回のモデル車両は50系プリウスですが、車種が変わっても似たようなものです。


•

  まずはステアリングコラムカバーを外しましょう。

•

  ハンドル下のところですね。

•

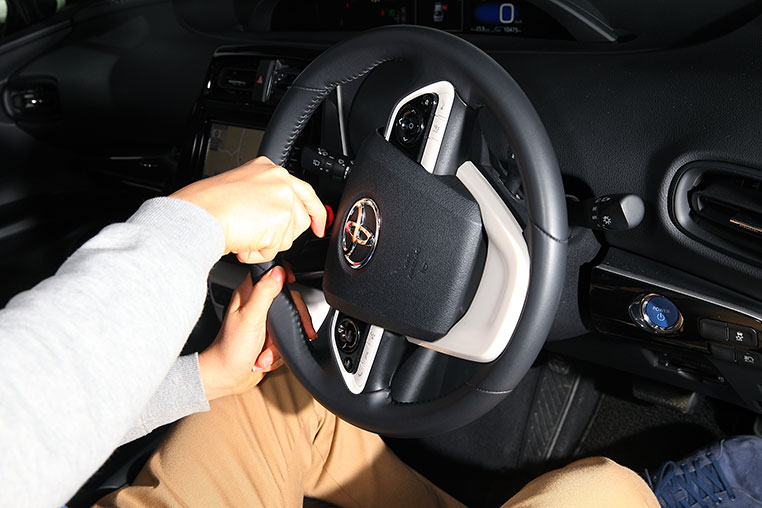

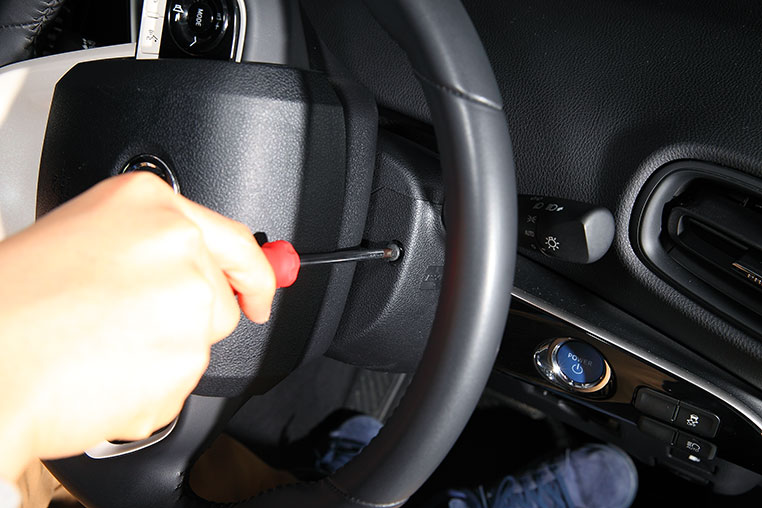

  ステアリングを、右に90度回転させます。するとネジが見えます。

ドライバーでネジを取る


•

  このネジは、反対側にもあります。

•

  1本取ったら、次は左へ90度回転。

反対側のネジも取る


•

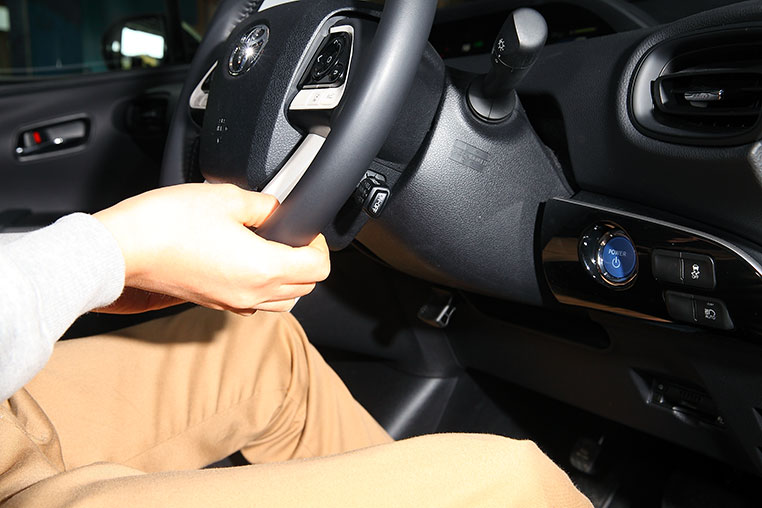

  左右のネジを外したら、コラムカバーを外しますが、このときステアリングをできるだけ手前の、一番上に上げた状態にしておくといです。

なるべく上に＆手前に引く


•

  ステアリング位置が下のほうだと、外すときに当たってしまいますので。

•

  これで準備完了！

•

  コラムカバーは上下2分割になっていまして、間に切れ目の線があります。

•

  フムフム。

•

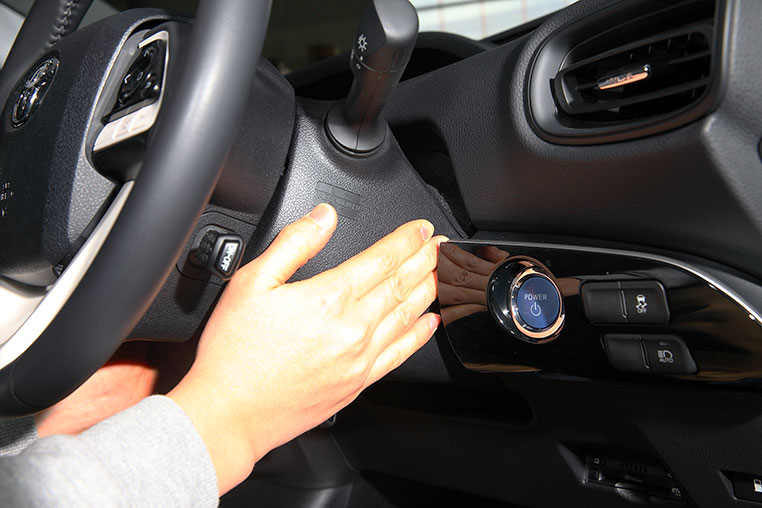

  で、下側カバーの真ん中あたりを左右から押し込む！

押し込むポイントはこの辺り



ググッ

•

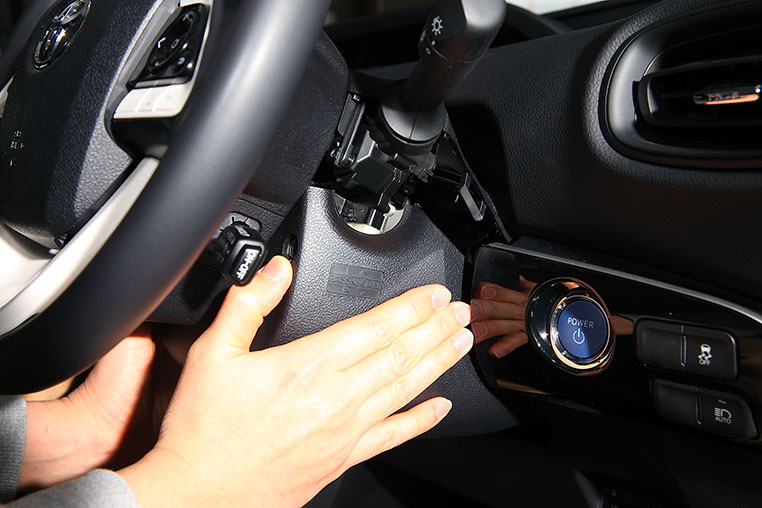

  押しながら下に引き下げると、下半分が外れます。


•

  パカーンとなったら次へ。

•

  コラムカバーの下半分が取れると、ハンドル下の配線類が見えます。


•

  なんか、いっぱいありますけど……。

•

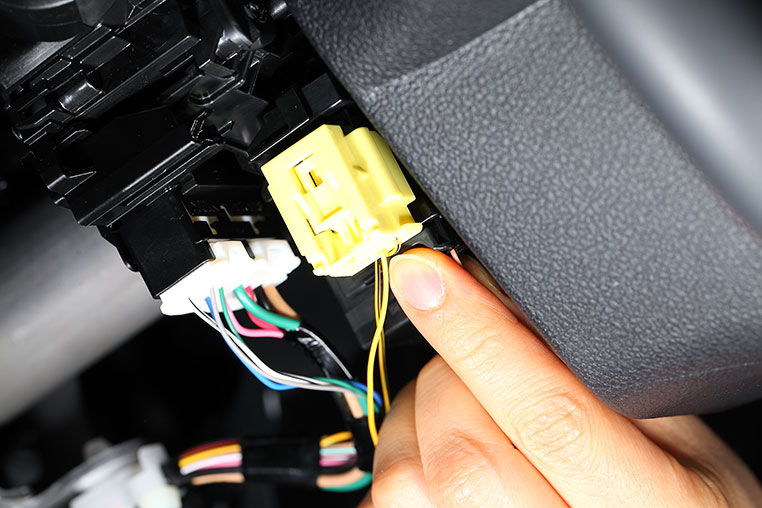

  とはいっても、ココはカプラーオンなのでカンタンです。今回の50系プリウスを例にすると、黄色いカプラーの隣に見える黒いカプラーが、お目当てのカプラーです。

助手席側から見ると、黄色カプラーの奥の黒カプラー


•

  指で押さえるとツメのロックが外れて、抜けるタイプのカプラーですね。

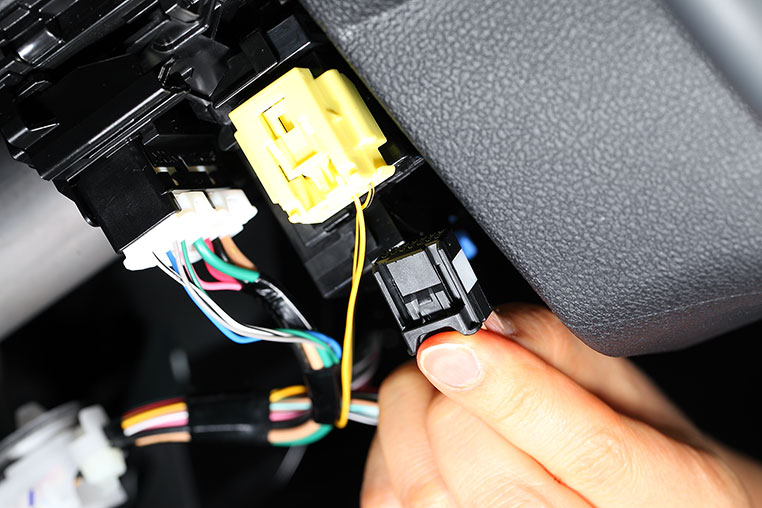

押しながら引っ張って抜く



抜けないときは「カプラーの抜き方。…抜けないときは？」参照。

•

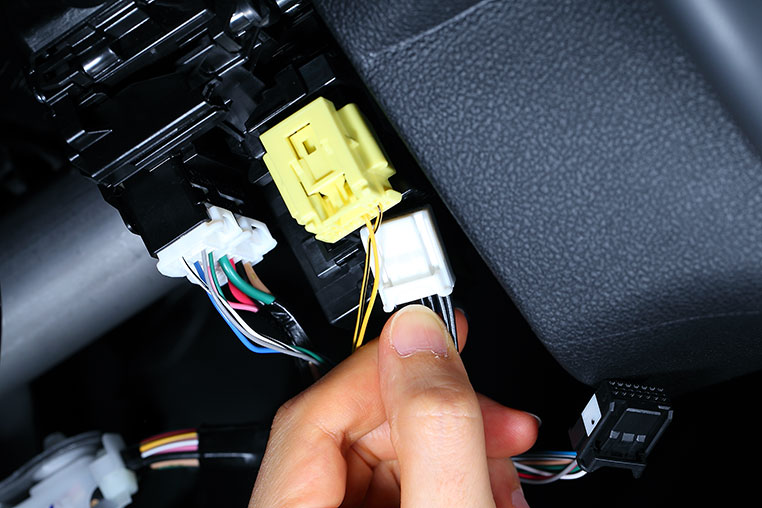

  抜けたら、サンキューハザードキットのカプラーに付け替えます。


•

  この場面は、形の合うカプラーが決まっているので、差し込み間違いは起こりません。

•

  製品のカプラーの反対側（メス）には、もともと差し込まれていた純正カプラー（オス）をつなぎます。


•

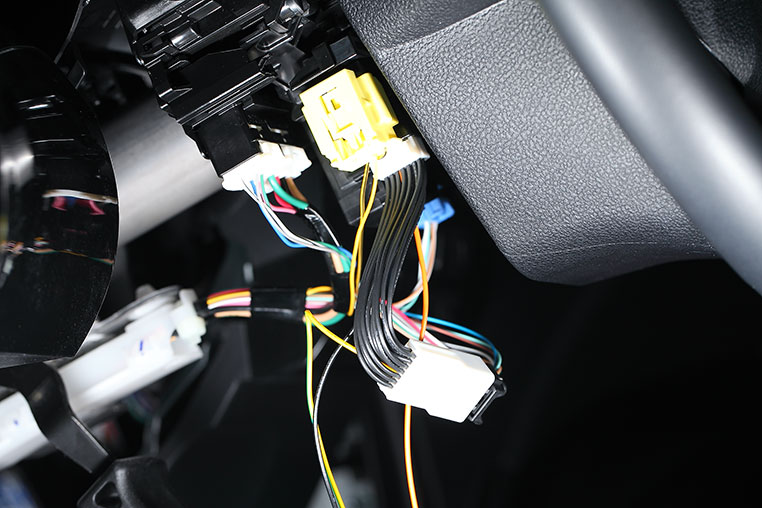

  これで割り込み完了♪

•

  割り込ませた製品のハーネスからは、赤線とムラサキ線の2本が出ています。ムラサキ線はハザードスイッチ線に、赤線はヒューズ電源につなぐ線です。

•

  ハザードスイッチ線……というのがあまり聞き慣れない線ですね。

•

  ここは次回詳しく解説しますよ〜。
