アースを疑え! 第4章
純正アース(ボディアース)の強化方法
![純正アース線に加えて強化アースケーブルを取り付けした車](../images/recipe-37-01.jpg)
アーシング。聞いたことはあるけど、具体的にはなにをするの? という初心者のために、まずは基本となる純正アースケーブル(ボディアース線)の強化方法を解説。これはすぐできる。
純正アースケーブルはすぐに見つかる
-
今日はアーシングのやり方を解説していきます。
●アドバイザー:DIYライフ 藤本研究員
-
なにからすればいいの?
●DIYラボ レポーター:イルミちゃん
-
まずは、自分の車の純正アースケーブルの取り回しを確認しましょう。
-
バッテリーのマイナスターミナルにつながっている線ですよね。
-
この車の例でいうと、純正アースケーブルは2本付いています。1本はバッテリーマイナス端子から、フェンダー裏のボディ鉄板に接続されています。もう1本は下のほうにいってますね。
-
2本あるのはなんでだ?
-
1本はエンジンマウントのほうに伸びて、プラグ関連などに近い場所につないでいます。効率を上げるために、エンジン周り専用アースが通っているわけですね。
-
なるほどね〜。
で、どっちを強化するんですか? -
せっかくですから2本とも強化するとより効果的ですが、今日はまず、フェンダー横につながっているボディアースからの線を強化しましょう。
-
バッテリーマイナスから、フェンダーの鉄板につながっているポイントを確認しました。この純正アースケーブルは外さなくてもいいって話でしたね。
-
そうですね。この線はこのままで、もう1本、強化アースケーブルを橋渡しします。
-
今回使う、強化アースケーブルはこちら(↓)
-
ここではバッテリーすぐ横あたりの、フェンダー付近のボディ鉄板と接続するだけ。長さは30センチもあれば届きます。
コレが純正アースケーブル
![車体とバッテリーマイナスをつなぐ純正アースケーブル](../images/recipe-37-02.jpg)
![純正アースケーブルはフェンダー裏の鉄板につながっている](../images/recipe-37-03.jpg)
![純正アース強化ケーブル単体](../images/column-356-06.jpg)
DIYライフの純正アース強化ケーブル。30センチ、60センチ、90センチがあるが、今回使うのは一番短い30センチ。
まずはバッテリーマイナスターミナル付近を掃除
-
では、さっそく……、
-
その前に! 強化ケーブルを取り付けるときはまず、バッテリーの接点を掃除しておきましょう。
-
エンジンルームだから、けっこう汚れていますよね。
-
よくあるのが、バッテリーのマイナスターミナルが潮を吹いているような状態。
-
その上から強化ケーブル付けてもねぇ……。どうやって落とすの?
-
そういう時は、ワイヤーブラシなどでこすってやるといいんですよ。
ゴシゴシ
![バッテリーのマイナスターミナルを掃除している](../images/recipe-37-04.jpg)
強化アースケーブルの取り付け方法
-
で、純正アースケーブルが接続されている部分のネジを、いったん外します。
-
ココはだいたい、10ミリのボルトで固定されていることが多いです。ただ、エンジンのほうに伸びているアースケーブルだと、もっと太いネジの場合もありますよ。
-
カンタンカンタン♪
-
続いて、反対側の端子をバッテリーマイナスターミナルへとつなぎます。
-
ケーブルを橋渡しするだけだから、すぐ終わりますね〜。
-
ただ、せっかくなんで、付けてオシマイではなくて、もうひとつメンテナンスをしておきます。
フェンダー側の接続ポイント
![純正アースケーブルのフェンダー側の接続ポイントのネジをゆるめている](../images/recipe-37-05.jpg)
ネジを取ったら、強化アースケーブルの端子を重ねて……
![強化アースケーブルの端子を重ねる](../images/recipe-37-06.jpg)

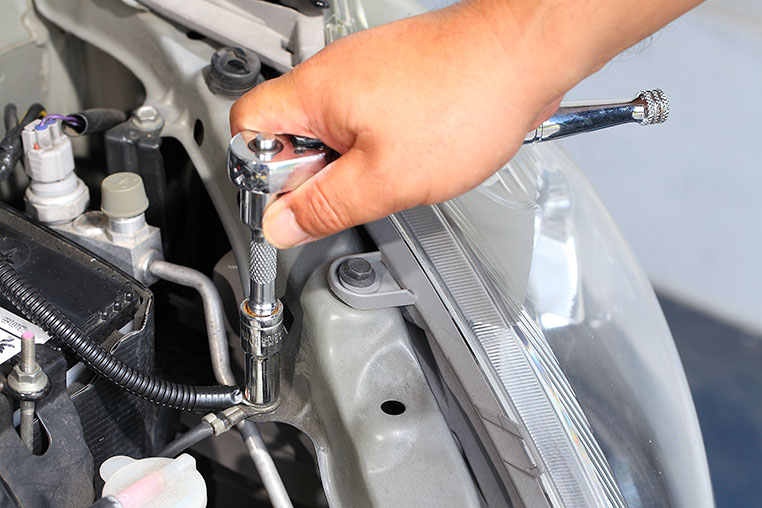

再びネジを締めて共締めする
![ソケットレンチで共締めする](../images/recipe-37-07.jpg)

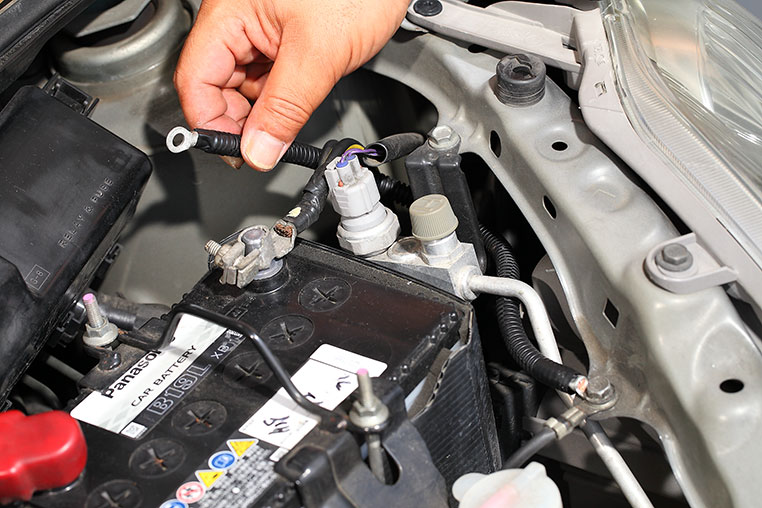

強化アースケーブルを取り回してきて…
![強化アースケーブルの取り回し作業](../images/recipe-37-08.jpg)

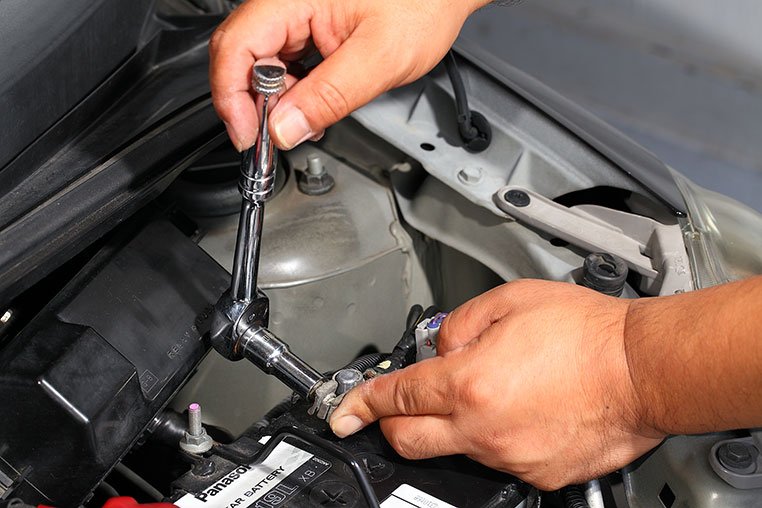

バッテリーマイナスターミナルへ
![バッテリーのマイナスターミナルに接続](../images/recipe-37-09.jpg)
マイナスターミナルにグリスを塗っておく
-
バッテリーターミナルの接点の腐食などを起こしにくくするために、上からグリスを塗っておきましょう。
-
ただし、グリスを端子の接触面に塗るのはあまり良くないです。余計な抵抗になるので。
-
フムフム。
-
だから強化アースケーブルを取り付けたあとに、上から塗っておくといいです。
-
塗りたくるのではなく、「のっける」位の感覚でいいですよ。
-
まんべんなく、ベタベタにするわけではありません。
-
水分をはじいてくれるので、腐食防止になるわけですね。

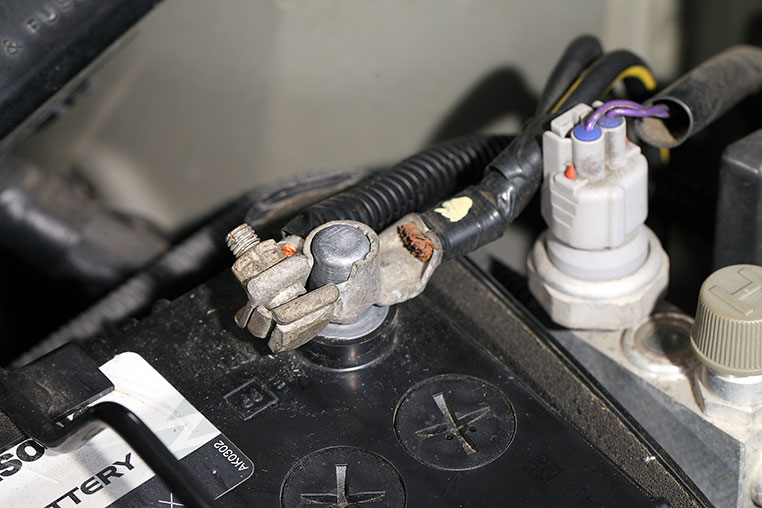

![取り付け終えたバッテリーのマイナスターミナル付近](../images/recipe-37-10.jpg)
ウエスなどにグリスを取って…
![グリスをウエスにとる](../images/recipe-37-11.jpg)

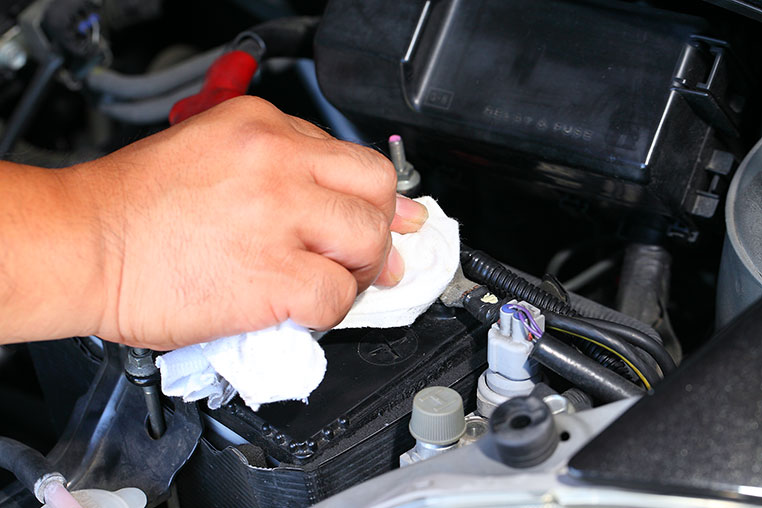

上から軽く塗り付ける
![マイナスターミナルにグリスを塗る](../images/recipe-37-12.jpg)
こんな感じでOK!
![グリス塗布後のバッテリーマイナスターミナル](../images/recipe-37-13.jpg)
電装品を取り付けたときにアース不良で動かない!というのは超定番。アース不良をなくすための方法論については、DIYラボ〈動画部〉がYouTubeで解説しています。ボディアースの基礎知識のおさらいにも最適な動画です!
![DIYライフ・藤本壮啓](../images/adv-fujimoto.jpg)
DIY Laboアドバイザー:藤本壮啓
某カー用品メーカーに長年勤務し、車業界にDIYを広めた伝説の広報マン。現在は独立して、DIY用品を扱うセレクトショップ「DIYライフ」を設立。単なる製品の宣伝トークではない、DIYユーザー側に立ったアドバイスが持ち味。通称「フジモン」。
