ホーン取り付け完全ガイド（第3回）

---

ホーンのDIY取り付け（交換）方法

ホーンのDIY取り付け（交換）方法をガイド。純正ホーンの取り外しから、社外ホーンの取り付けと配線まで、一連の工程を順を追ってわかりやすく解説する。もしも付けたホーンが鳴らない！という場合の、よくある原因についても言及。

•

  ホーンの取り付け（交換）方法を教わります。

  ●レポーター：イルミちゃん

•

  前回は、ホーン取り付けの配線パターンについて解説しました。

  ※「ホーン取り付け時のリレー配線とはなにか？」参照。

  ●アドバイザー：DIYライフ 藤本研究員

•

  今日は、実際に取り付けるやり方ですね〜。

•

  そうです。社外ホーンは2個セットで付けるパターンが多いので、今回も純正ホーン1個から、社外ホーン2個へと交換するパターンで解説していきます。

•

  モデルで使っているホーンはこちら（↓）



DIYライフでは、ホーン取り付け時に便利な専用バッ直ケーブルとセットで販売中している、「PIAAスレンダーホーン HO-12」

•

  まずは純正ホーンの取り外し工程。

•

  なお、ホーンを外すときは、通常はグリルだけ外せばホーンが交換できる車種が多いとは思いますが……

•

  ホーンの位置はグリル裏が定番ですよね。

•

  しかし、中にはフロントバンパーを外さないといけない車種もあります。

•

  ええ〜!!
  なんで？

•

  グリルとフロントバンパーが一体の場合などは、そういうパターンになりがちです。

•

  そういう場合は、「フロントバンパー外し方」などの記事を参考にしてください。

•

  ホーンにアクセスできる状況が作れれば、純正ホーン自体の取り外しは簡単です。

純正ホーン線のカプラーを抜く


•

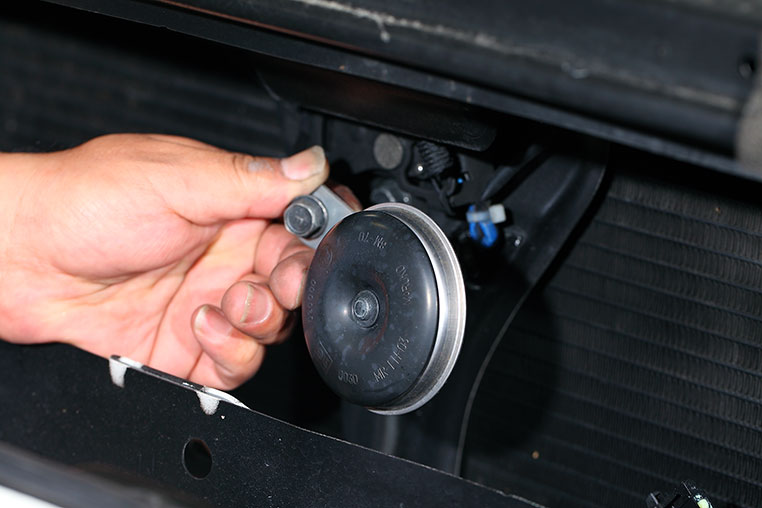

  そして、純正ホーンを外しますが、ここは12ミリのボルトが使われていることが多いです。


•

  このボルトを外した瞬間に、純正ホーンが落っこちてくるので注意してください。


•

  けっこうカンタンに取れました。

•

  続いて社外ホーンを付けますが、純正は1個しか付いていなかったのに、どうやって2個付けるのでしょうか？

•

  こうやって付けます（↓）


•

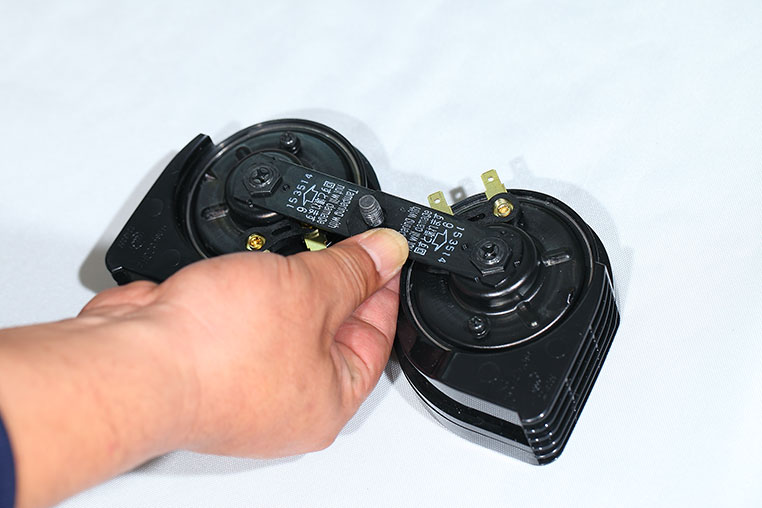

  このように、2個共締めするのです。


•

  ナルホド。
  そうやれば2個付くのか〜。

•

  だいたい、こういうもんですよ。

•

  無事、社外ホーン2個が同時に固定できました。


•

  今回使ったPIAAの「HO-12」ホーンの良いところを紹介しておくと、世界最薄設計でコンパクトなんですよ。

•

  薄いほうがいいんですか？

•

  車によっては、ホーンが分厚いと取り付けするスキマが足りないケースがある。軽自動車だと、特にありがちなんですね。

•

  え、じゃあ社外ホーン買ったけど付かないとかあり得る!?

•

  ありますよ。ソレ。

•

  グリルを戻そうと思ったら、グリルが付かないとか!?

•

  で、ムリヤリ付けようとして、ラジエーターフレームなどに接触した状態で強引に付けるとどうなるか。

•

  ど、どうなるんですか？

•

  共振してしまって音が響かないんです。ビビってしまう。

•

  あらま。

•

  なんか違うぞ、みたいな音になってしまいます。

•

  それでDIYライフではPIAAの「HO-12」ホーンを推しているんだ。

•

  まあ、自分的にもオススメなので取り扱っているんですよ。

•

  ホーンを固定できたら、あとは配線作業だけです。

•

  今回は、DIYライフの「ホーン取付用リレーキット」と「ホーン取付ハーネス」を使って、バッ直でホーンを取り付けていきます。

リアル配線図



※ハーネス類の解説については、「ホーン取り付け時のリレー配線とはなにか？」参照。

•

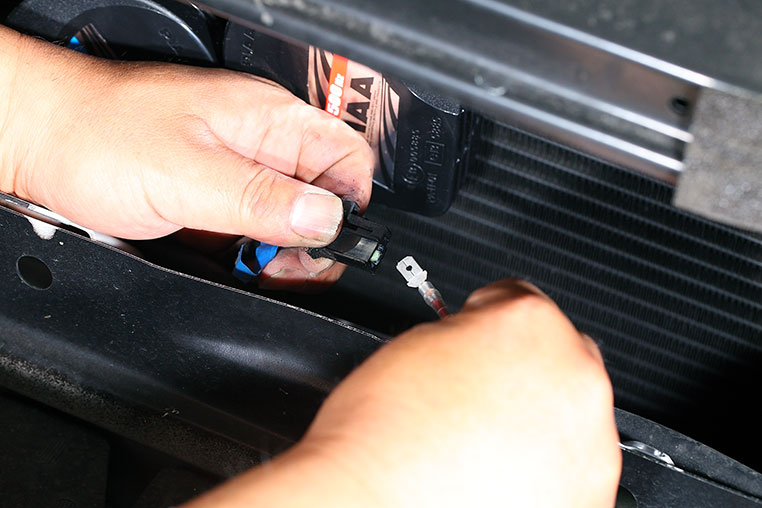

  車両側に残った、純正ホーン線のカプラーに、リレーから出ている平型端子オスを差し込みます。


•

  これで、純正ホーンの信号がリレーに取れました〜。


•

  リレーのアース線は、ボディアースします。



アース不良のないように注意。「ボディアースは〈場所〉に注意」参照。

•

  これで、純正ホーンを鳴らしたタイミングで、リレーを動かす準備は整いました。

•

  ホーン本体につながるのは「ホーン取付用ハーネス」の平型端子メスの付いた線です。

•

  これはプラス（赤）、マイナス（黒）それぞれホーンにつなぎましょう。


•

  なお、ホーン本体を固定した状態だと配線しにくい車種は、先に配線をつなげてからホーンを固定しましょう。

•

  そのへんは臨機応変に、ということで。

•

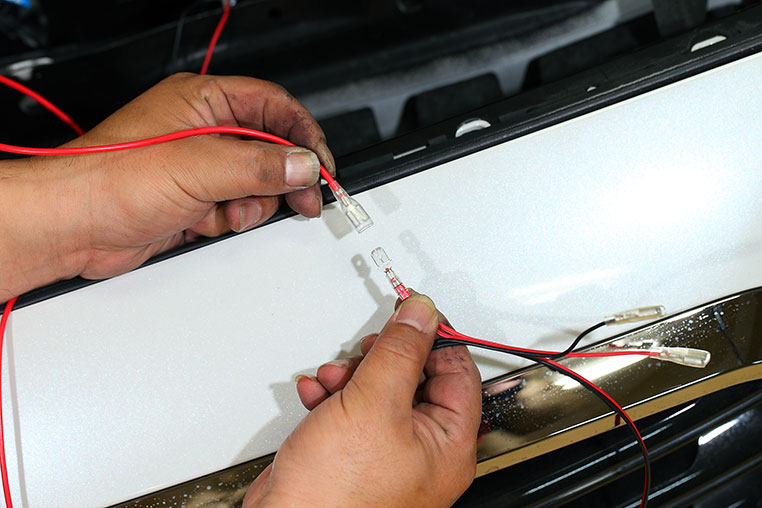

  「ホーン取付用リレーキット」の出力線（平型端子メスの付いた赤い線）を、「ホーン取付ハーネス」（平型端子オスの付いた赤い線）とつなぎます。


•

  このホーン取付ハーネスで、2個のホーンに向けて電源が2分配されます。

•

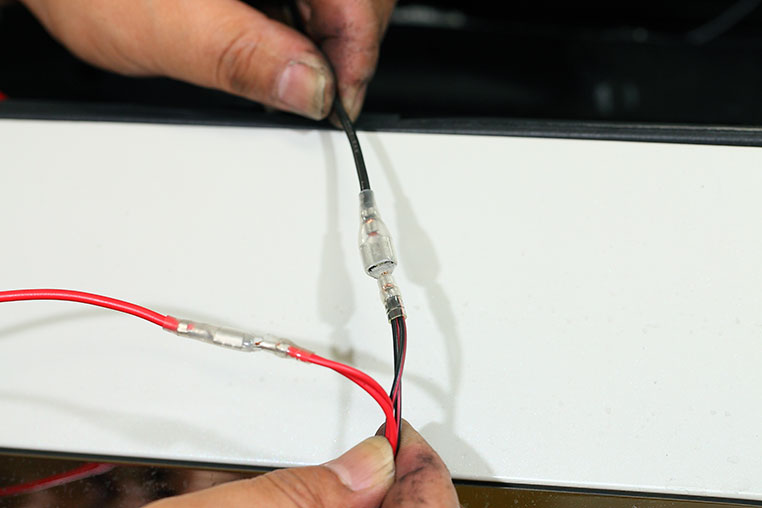

  そしてホーン取付ハーネスを使うことで、ホーンのアース線も2個分を1本に合流できます。


•

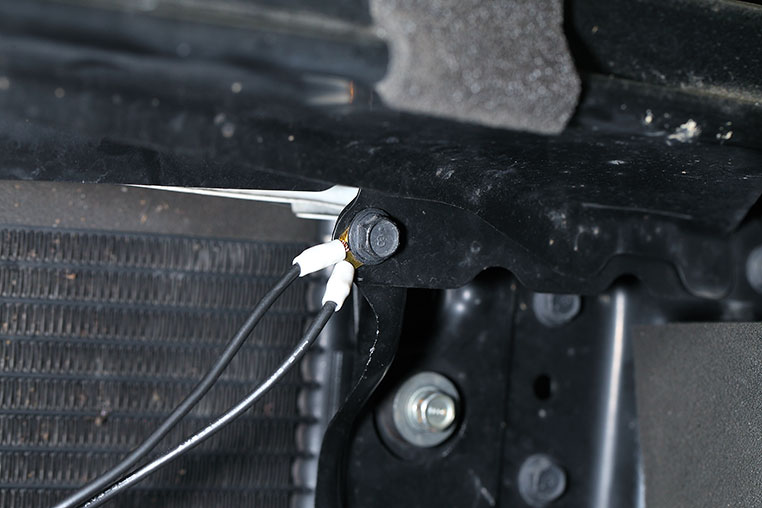

  あとは1本にまとまったこのアース線を、ボディアースすればOKです。

•

  電源は、バッ直（バッテリー直）で取ります。

•

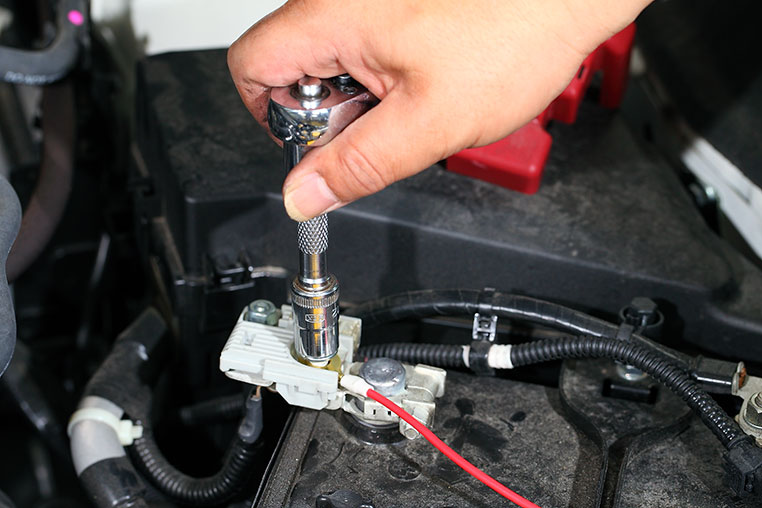

  ホーン取り付け用リレーキットの、丸型端子をバッテリーのプラスへつなぎます。



•

  このバッテリーへの接続は、最後に回したほうがいいですね。

•

  そうですね。
  それが一番安全な作業手順です。

•

  今回の配線方法なら、純正ホーン線に電気が流れたタイミングで、バッテリー直のフレッシュな電源が社外ホーンに流れますよ〜。

•

  ……これで完成と思ったのに、ホーンが鳴らない!!

•

  ……ムムム。

•

  このホーン壊れている!?
  せっかく付けたのに〜。

•

  いや……、こういう場合は、だいたいがアース不良です。

アースポイントを見直してみよう


•

  特に塗装されているネジなどは、塗膜でアースにならないケースがあります。注意しましょう。

•

  今回も、アースポイントを見直したら無事にパーッと鳴りました♪  藤本研究員のアースミスで良かった。

•

  ……え、嫌だなぁ、最初のアース不良は、わざとに決まっているじゃあないですか。単なるネタフリですから。

•

  そうは見えなかったけど？ …まあ、そういうことにしておくか。
