純正キーレスでUS風のコッコッ（キュッキュッ）音を出す方法（前編）

• 1
• 2

音が出ないタイプの純正キーレスでロック╱アンロックしたときに、サウンドアンサーバックさせる方法を解説。なお純正で「ピー」「ピーピー」音が出る場合でも、US風の「コッコッ（キュッキュッ）」音に変えることもできる。

•

  以前に「後付けキーレスで音が出るようにする方法」を紹介しましたけれど……

  ●レポーター：イルミちゃん

•

  今回は後付けキーレスではなく、純正キーレスエントリーで音を出すための方法について解説します。

  ●アドバイザー：CEP 岡本研究員

•

  音が出ないタイプの純正キーレスに、音だけ追加するということでしょうか？

•

  そうですね。ロック時アンロック時に音が出るように、サイレンと電装ユニットを追加するんです。

サウンドアンサーバックキット



純正キーレスにUS風のサウンドアンサーバック機能をプラスする、CEP・サウンドアンサーバックキット

•

  これを使うと、純正でハザードランプのアンサーバックしか付いてない車でも、音が出せるようになります。

•

  なるほどォ。

✔ ひとくちメモ

※アンサーバックキットの選び方については、「アンサーバック後付け入門ガイド」から読むのがオススメ。

•

  ちなみに純正で音が出る場合でも、音色を変える目的で付けるのもアリです。

•

  え……!?
  純正で音が鳴るのに？

•

  今どきの車だと純正でも音が出ますが……、純正の音は、ピーっていうブザー音じゃないですか。

•

  ロック時に「ピー」、アンロック時に「ピーピー」ですね。

•

  それをUS風の……アメリカ映画に出てくるような「コッコッ（キュッキュッ）」という、カッコいいサウンドに変更できるのです。

•

  では純正キーレスで音が出ない人も出る人も、憧れのコッコッ音が出せるんだ！

•

  そういうことです。

•

  サウンドアンサーバックの取り付け方法を、教わっていきます。

•

  今回はタントをモデル車に説明しますが、汎用キットですので、他車種でも取り付けの基本は同じですね。

•

  どんな作業内容なんでしょう？

•

  常時電源、ACC電源、ロック信号線、アンロック信号線の4つを取り出してボディアースする。あとは、エンジンルーム内にサイレンを設置します。

•

  ユニット本体は？
  室内側に置くんですよね。

•

  そうですね。だからサイレンとつなぐために、車内から車外へと配線を出さないといけません。唯一、苦戦しそうなポイントがあるとすれば、そこでしょうね。

•

  電装ユニットの取り付けとしては、そんなに難しい部類ではなさそうです。

•

  まずキットに付属しているハーネスの仕込みですが、不要な配線を抜きます。

•

  なお、車種専用のサウンドアンサーバックキットを使っている場合は、この作業は不要です。

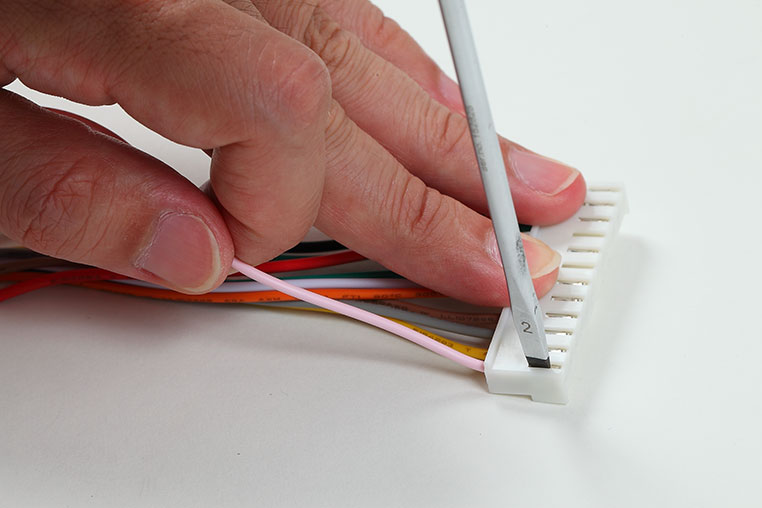

マイナスドライバーで端子部を押しながら引けば、配線を抜ける



ピンク、白、緑/白、オレンジは不要なので抜く


•

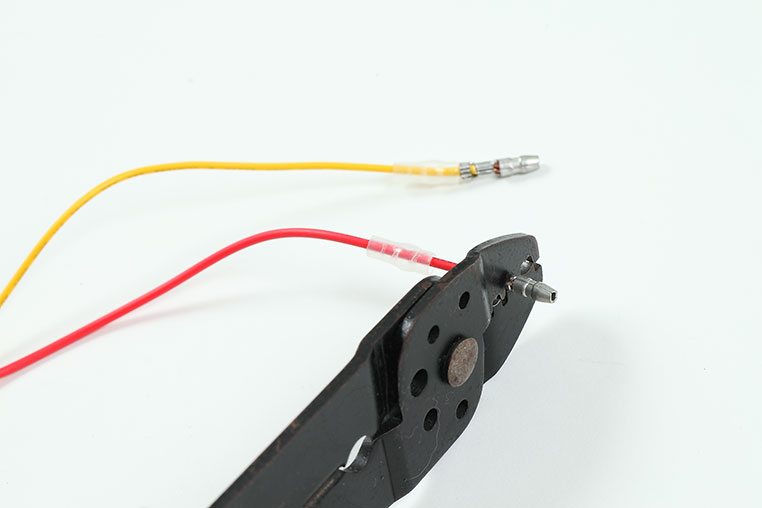

  次に「赤」と「黄」の配線の先に、ギボシ端子オスを付けます。

•

  ギボシ端子を付けたことがない初心者の人は、「ギボシ端子の正しい付け方」を参考にしてください。

赤と黄色は、ヒューズ電源のメス端子とつなぐ予定なので、オス端子を付ける


•

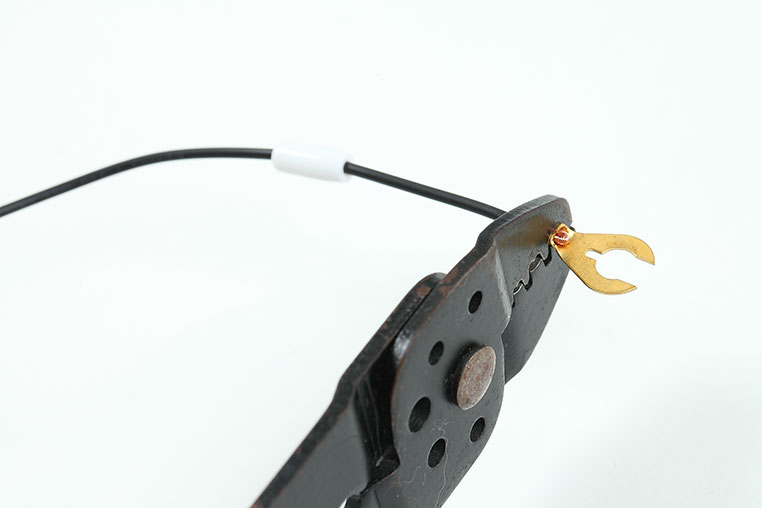

  そして黒はボディアースする線なので、クワ型端子を付けておきます。

•

  付け方が分からない人は、「クワ型端子の付け方」も見てね〜。

黒には、クワ型端子を付ける


•

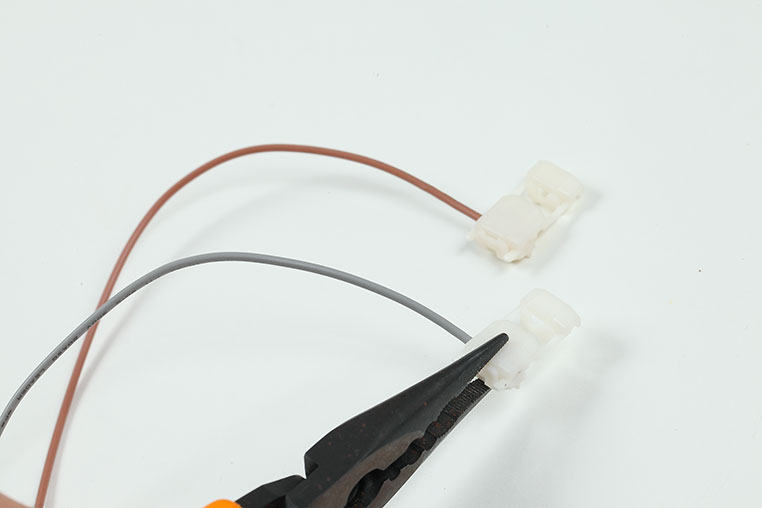

  茶色はロック信号線、グレーはアンロック信号線につなぐので、それぞれエレクトロタップを付けておきます。

•

  コネクターの付け方は、「エレクトロタップの正しい使い方」を参考に。

茶色とグレーは、純正配線に割り込ませる準備


•

  今回はエーモンの白いコネクター（細線用）を使っていますが、これは車両側のロック線とアンロック線が細線だったためです。

•

  そのあたりは純正配線の太さによって変わる（赤いコネクターを使う場合もありうる）ので、注意しましょう。

•

  「緑」は、サイレン側プラス線につなぎますが、これは車外へ出す線なので、後から端子を付ける。サイレン側の赤には「ギボシ端子オス」を付けておきます。

緑は切りっぱなしのままで、サイレンのプラス（赤）側だけ端子を付けておく


•

  ちなみにサイレンのマイナス線はアース線なので、クワ型端子が付いています。

•

  次は、電源取り出し方法の解説です。

•

  今回取り付けるタントは、グローブボックス裏にヒューズボックスがあります。

グローブボックスを外す


•

  左右に引っ掛けてあるので、片方向にズラしながら、片側ずつ外します。

•

  奥も噛んでいます。左右のロック解除後に上に引っ張って外しましょう。

•

  常時電源とACC電源が必要なので、これはヒューズボックスから取ります。

•

  定番のエーモンのヒューズ電源を使っています。

常時電源と、ACC電源を両方確保する



ヒューズからの電源取り出し方法は、「ACC電源をヒューズから取る方法」および、「常時電源をヒューズから取る方法」を参考に。

•

  そしてあらかじめ仕込んであった、ユニット側の「赤」を常時電源に、「黄色」をACC電源につなぎます。

•

  事前にクワ型端子を付けておいた黒いアース線を、ボディアースします。

車体金属部に設置してあるネジをゆるめ、共締めする


•

  今回はグローブボックス裏の金属部のネジがあったので、そこを利用しています。
