通好みの電装カスタム


アイドリングストップ機能を継続的にキャンセルする方法(後編)

純正「アイドリングストップオフスイッチ線」を切る

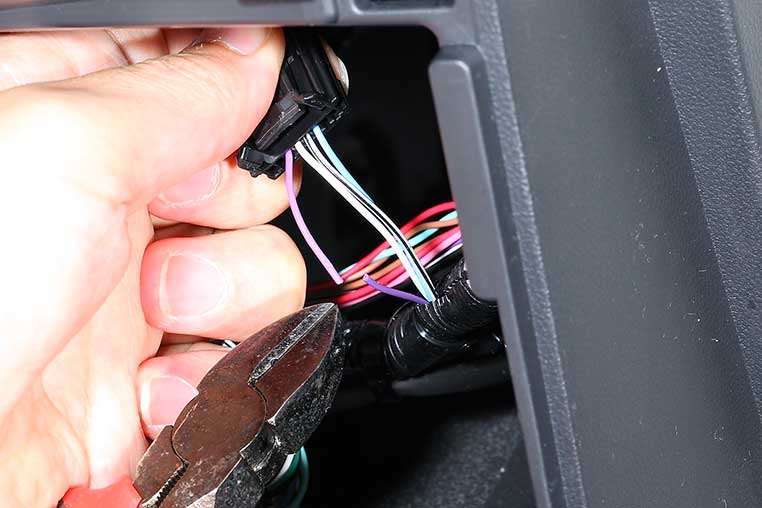

岡本今回のタントの場合は6番のムラサキが「アイドリングストップオフスイッチの線」なので、これをニッパー等で切断します。

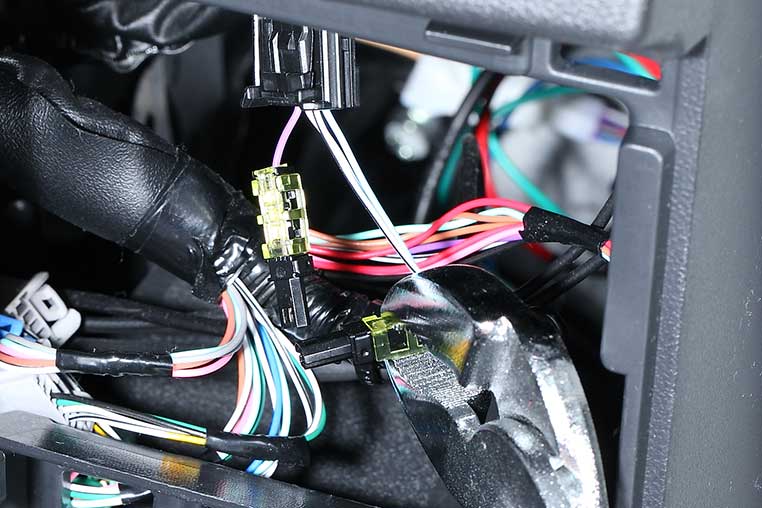

岡本カットした純正配線に接続コネクターを付けます。このぶんのコネクターもキットに付属しています。

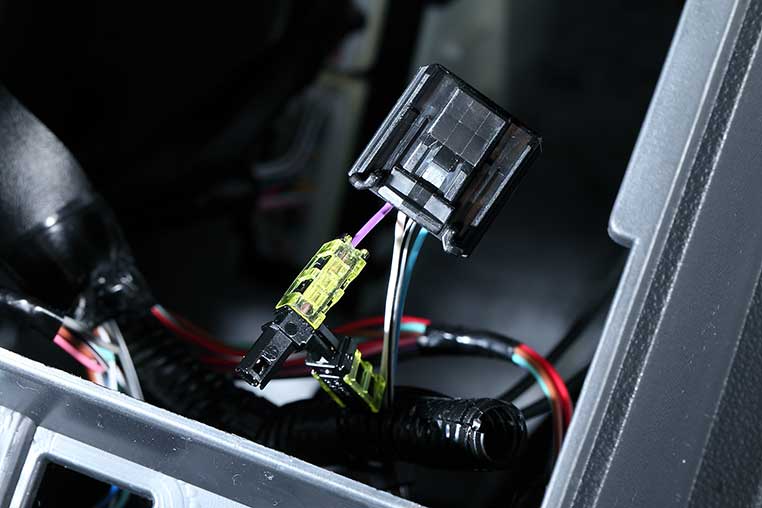

岡本「スイッチにつながる側」と「車両側」の双方に付けておきます。

ユニットの線を割り込ませる

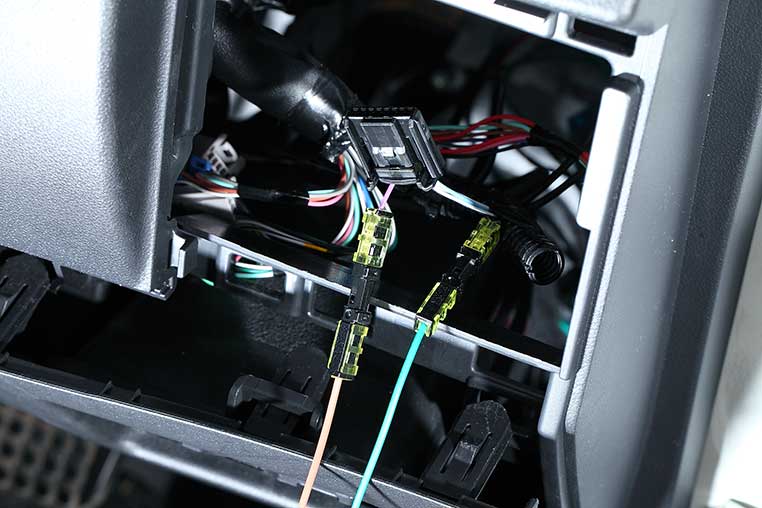

岡本ユニットの「茶色」を「スイッチ側」の接続コネクターとつなぎます。 そしてユニットの「緑」を「車両側」とつなぎます。

イルミ

純正スイッチの途中に、ユニットが割り込む感じですね

ユニットの赤をIG電源線へ

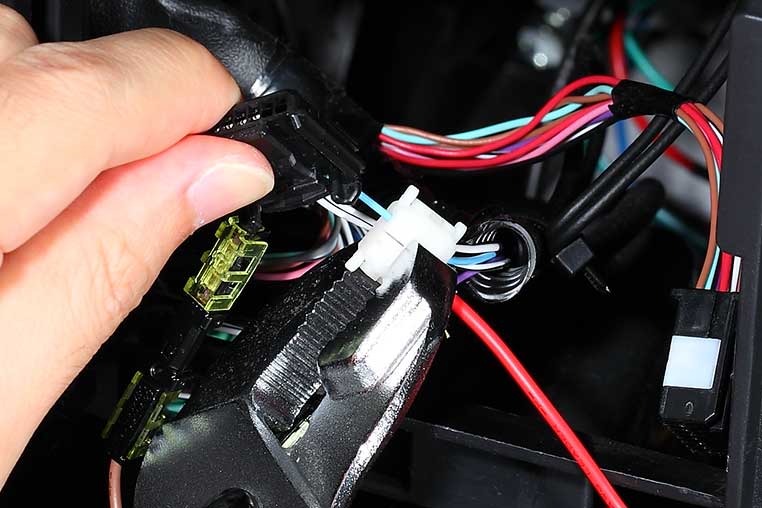

岡本ユニットの「赤」はイグニッションオン電源へつなぐので、今回のタントだと3番の水色につなぎます。これは配線コネクターで割り込ませるパターンですね。
