カプラーが外れない問題

---

ロックがかかったカプラーの外し方に、コツはないの？

カプラーはロックを押しながら引っ張って抜くものが多い。それが分かっていてもなお、押しても引いても外れる気がしないカプラーに遭遇することもある。そこでカプラーに詳しい・デンクルの岡本研究員に、外れないカプラーの外し方を聞いた。

•

  読者の方から頂いた、「カプラーが外れない！」という切実な悩みに回答していきたいと思います。

  ●レポーター：イルミちゃん

■ 質問

---

30系ヴェルファイアの、「パワーバックドアオープンキットの取り付け方法」の記事を拝見させていただきました。

天井裏のカプラーを外す方法についてなんですが、20系ヴェルファイアでは上手くいきません。詳細をもう少し知りたいです。よろしくお願いいたします。

質問者╱こうきさん

•

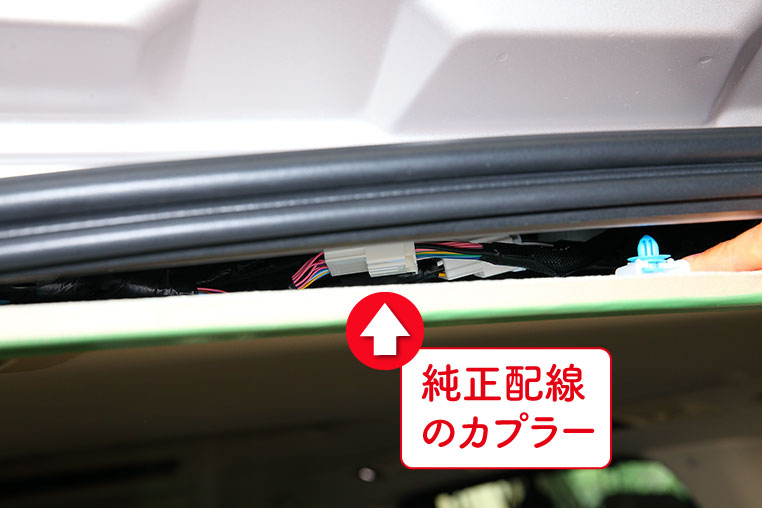

  補足しておくと、こうきさんが言っている「天井裏のカプラー」とは、これ（↓）ですね。



写真は30ヴェルファイアの天井裏。

•

  上の写真は以前に記事に載せた30ヴェルファイアの例ですが……20系ヴェルファイアの場合は、また事情が違うのかな？

•

  いや……そんなことはないです。基本的にはそんなに変わらないんですよ。

  ●アドバイザー：デンクル 岡本研究員

•

  え、そうなの？

•

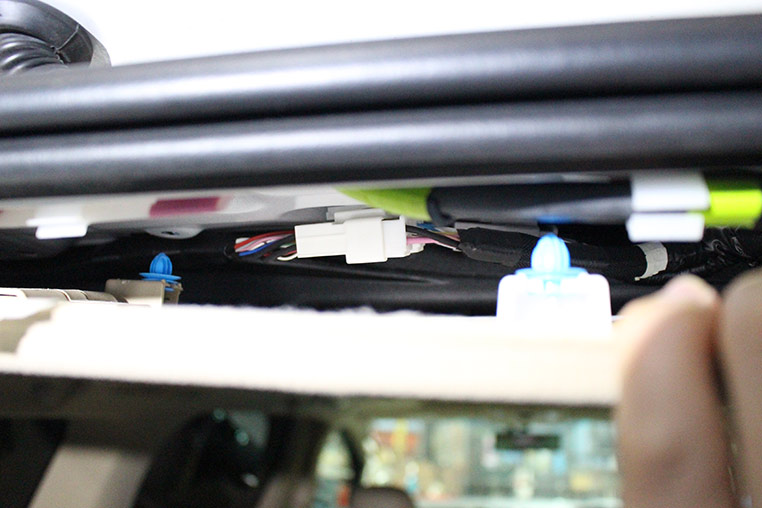

  参考までに、20ヴェルファイアの天井裏にあるカプラー（↓）です。


•

  前に解説した30アルファードのカプラーとは少し形状は違いますが、カプラーの外し方としては同じなんです。

•

  ふむ。

•

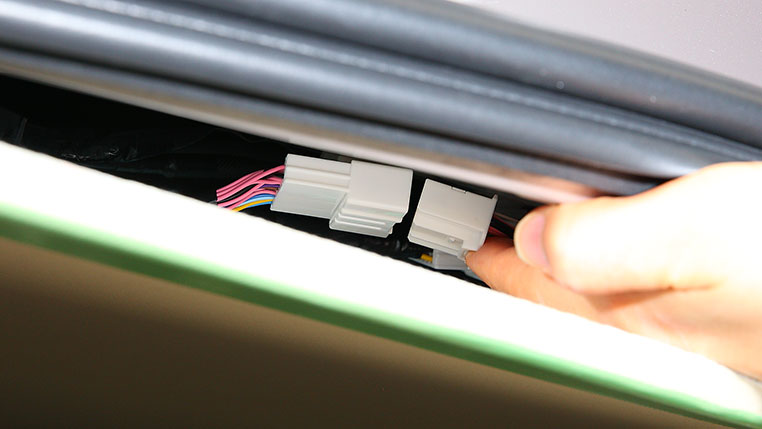

  ロックを解除するツメの位置も同じで、下側にあります。



※写真は30アルファード

•

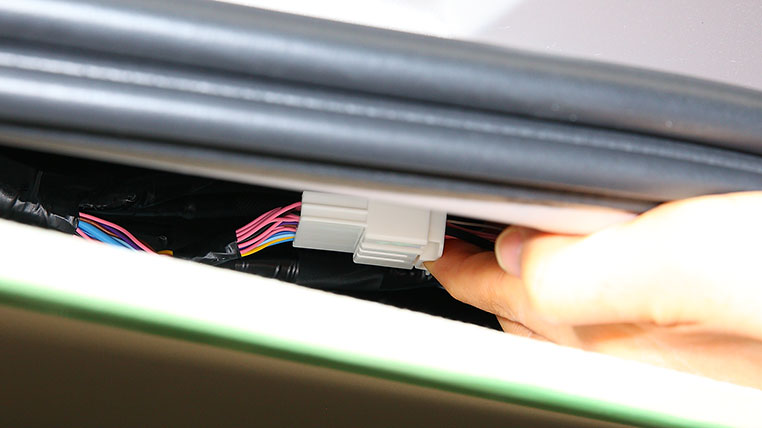

  ツメを押しながら引くことで、カプラーを抜きます。



※写真は30アルファード

•

  むむ。カプラーの抜き方が30系も20系も全く同じだとすると、これは逆に回答が難しいですねぇ。

•

  そうなんですよね。カプラーを外す方法は、「ツメを押しながら引っ張る」ということでしかなくて……。

•

  なぜ抜けないんだろう？

•

  ロックの位置が分からないか、あるいは押し込みが甘いか。その可能性が高いと思います。

•

  まあね。
  天井裏で手が入れにくいしね。

•

  よくあるのが、「ロックを押しながら引く」のは分かっていても、ロックが固くて、指で押してもロック解除の状態になっておらず、なかなか抜けないパターン。

•

  岡本研究員でもそういうケースはあるんだ。

•

  たまにあります。その場合は「マイナスドライバーなどを使ってツメを押しながら、引っ張る」というような外し方をすることはあります。

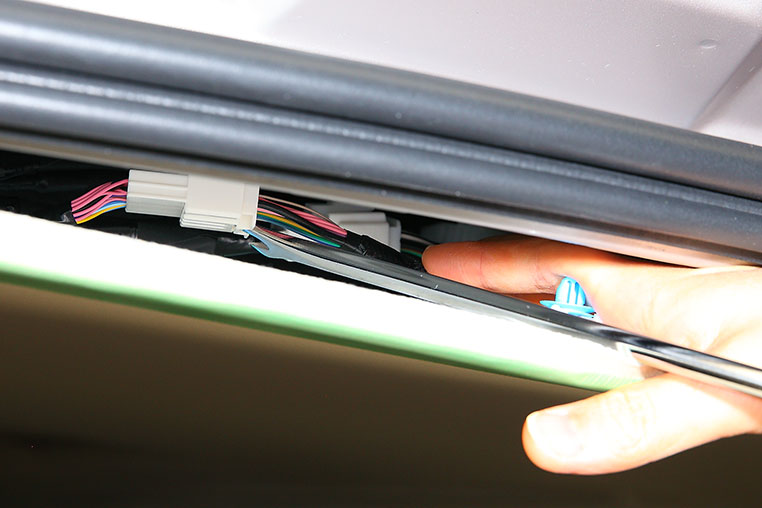

金属製の長い内張りはがしを使っている例。

•

  ただ、今回問題になっているアルファード╱ヴェルファイアの天井裏のカプラーに関していえば、そこまでしないと抜けないようなタイプでもないんですよ。

•

  べつに道具が必要なカプラーっていうわけではないんですね。

•

  質問者の方の状況は、「カプラーのツメを押して引っ張る」のは分かっているけど、それをやっても抜けないってことなんですかね？

•

  念のためこうきさんにその点を確認してみたところ、こういう回答を頂きました。

そうです。かろうじて、手は届くんですが、上手く外すことができません。いまいちツマミの形状が認識しずらいですね。

※こうきさんのメールより、一部を抜粋

---

•

  「かろうじて手が届く」感じだとすると……ツメが押せていない可能性が高い気がします。

•

  なるほど。ツメの状況が認識しにくい、ということであれば、いい方法があります。

•

  いい方法とは？

•

  デンクルのパワーバックドアオープンキットを取り付けようとしていて、それが手元にあるのなら、「割り込ませるキットのカプラー」が見られるじゃないですか。

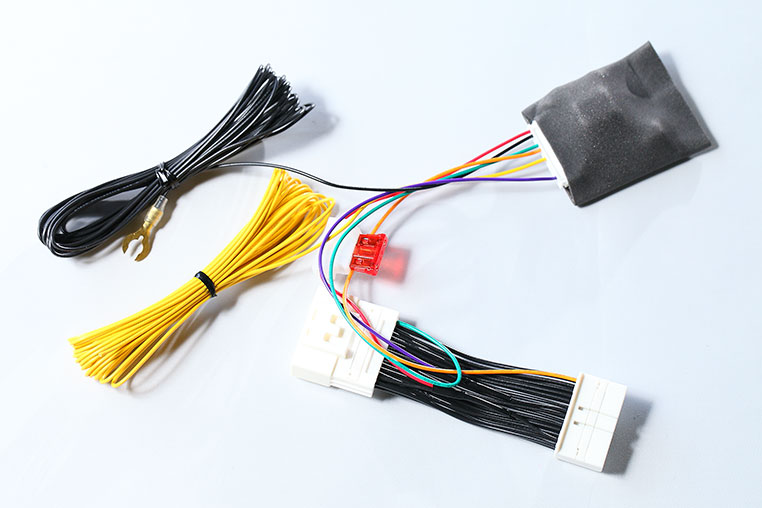

デンクルのワンタッチパワーバックドアオープンキット

•

  キットのハーネス側にも、純正カプラーと同形状のオス・メスのカプラーが付いていますから、ロックの部分がどうなっているかも確認できます。

•

  おお！
  なるほど。

•

  抜こうとしている純正カプラーは、天井裏の狭いスペースでの作業なので、ツメも見えにくいですけど……

•

  製品のカプラーを見れば、ツメを押し込むアクションの練習というか……確認ができる。

•

  そうなんですよ。それを知ってから本番の作業をすると、だいぶ違うのかなと思います。

•

  これはぜひ試してほしい！

•

  それから「ロック解除のツメは押せているけれど、カプラーを引っ張る力が足りていない」可能性もあります。

•

  押すだけじゃなくて、押しながら引っ張るからね。

•

  ロックは解除の状態になっていても、カプラー内ではまだ無数の端子のオスメスがつながったままです。

•

  ふむ。

•

  20ヴェルファイアでいうと18ピンコネクターなので、18ピンのオスメスが噛み合っている状態です。それを引き抜くには、ちょっと力がいります。

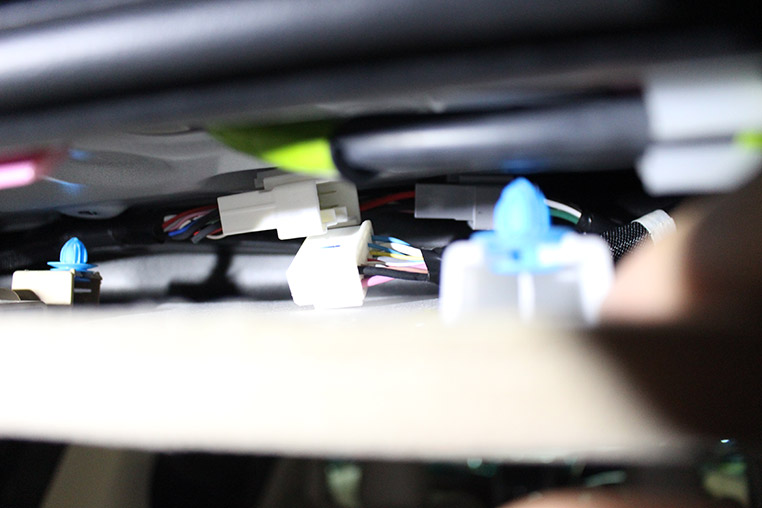

写真は20ヴェルファイア。カプラーが抜けたところ。

•

  ロック解除状態だとしでも、けっこう固く感じる可能性がありそう。

•

  そうですね。①ロック解除のツメをしっかり押す ②コネクターをしっかり引く。このどちらが足りなくても、カプラーは抜けないので。

•

  天井裏なので力をかけにくいとは思いますが、理屈としてはそれが全てってことですね～。

•

  そうですね。

•

  あとは……ケガをしないように注意しながら、頑張って頂くしかなさそうです。
