防水カプラーの作り方（端子の取り付け方法）

防水カプラーの作り方・使い方がわかると、車外の配線にとても有利。まず防水であること。なおかつLED配線で主流の細線を、脱着可能な状態で接続できるメリットは大。そこでカプラー用端子の取り付け方法を、一から詳しく解説する。

•

  車外の配線を、防水かつ脱着可能な状態でつなぐアイテムとして、防水ギボシ端子があることを紹介しましたが……

  ※「防水ギボシ端子の正しいかしめ方（付け方）」参照。

  ●レポーター：イルミちゃん

•

  今日は防水カプラーの使い方を解説します。

  ●アドバイザー：エーモン 中塚研究員

•

  防水ギボシ端子と、防水カプラーの使い分けがよく分からない人も多いと思われます。

•

  脱着できるという点は同じなんですが、そもそもカプラーは複数の線をまとめて脱着できるのがメリット。



詳細はAmazonのエーモン 防水カプラー 2極（2891）

プラス線とマイナス線をまとめて1個のカプラーに

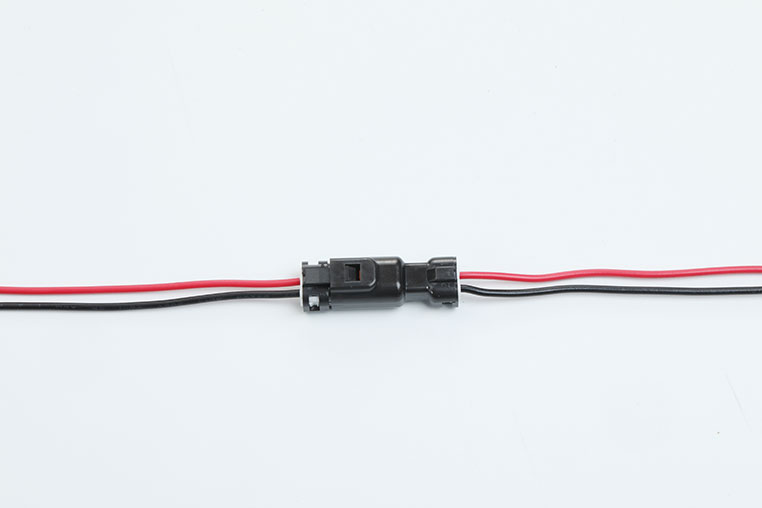

2本の配線をまとめて脱着できる


•

  ギボシ端子は1本ずつ、ですからね。

•

  それから防水ギボシ端子は、ベースがあくまでもギボシ端子です。なので、0.5スケア以上の配線コードにしか使えません。

•

  つまり、細線（0.2スケア）には使えない。

•

  そうなんです。

•

  しかし、現実にはLED製品の配線は細線が主流なので、細線の登場頻度は高いですよね。

•

  細線同士を単に接続するだけなら、いろいろ方法はありますが「防水仕様で細線を脱着できるようにつなぐ」となると、細線用の防水カプラーの出番となります。



エーモンの「防水カプラー（2極）」は0.2スケアの細線専用となっている。

•

  つまり、防水ギボシ端子と比較すると、以下のような使い分けになるんですね。


•

  なお通常のカプラーは、エーモンからもたくさん出ていますが、防水となると上の一種類のみです。

•

  カプラーが全て防水というわけではありませんよ〜。

細線用の電工ペンチが必要になる

•

  ここからは、カプラーの具体的な作り方（端子のかしめと、カプラーへの差し込み作業）です。

•

  エーモンの防水カプラー（2極）は、細線専用なので、細線用電工ペンチを使ってかしめます。

  ※「細線用電工ペンチは、普通の電工ペンチとどう違う？」参照。

•

  普通の電工ペンチではできない？

•

  カプラー用の端子はとても小さいから、無理ですね。



ニッパーと、エーモンの細線用電工ペンチを用意。

Amazonで販売されている【おすすめセット】エーモン 防水カプラー2極（2891）＋細線用電工ペンチ（1431）を買う手もある。

•

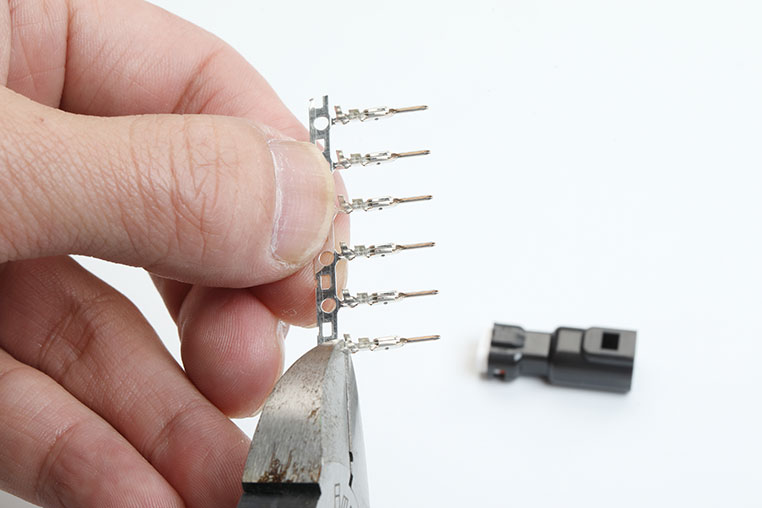

  まずはニッパーで、端子を切り離します。

•

  配線コード先端の被覆を、約3ミリ程度むきます。

•

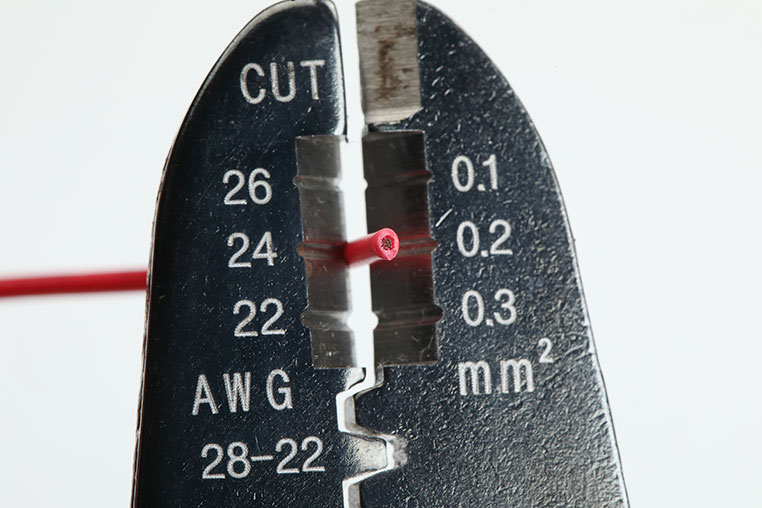

  0.2スケア線を使っているのが前提なので、0.2（AWG24）と表記された穴を使ってむいています。

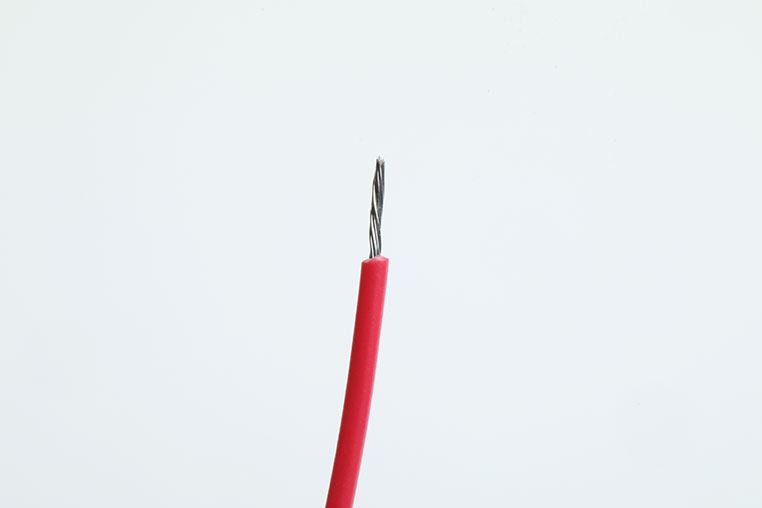

むく量は約3ミリ

•

  端子のかしめの順番。大きいツメと小さいツメがありますが、先に小さいツメを芯線にかけてかしめます。

•

  ここではメス端子を例にしていますが、付け方はオス端子も同じです。



手前に見える大きいツメではなく、芯線にかけた小さいツメをかしめている。

•

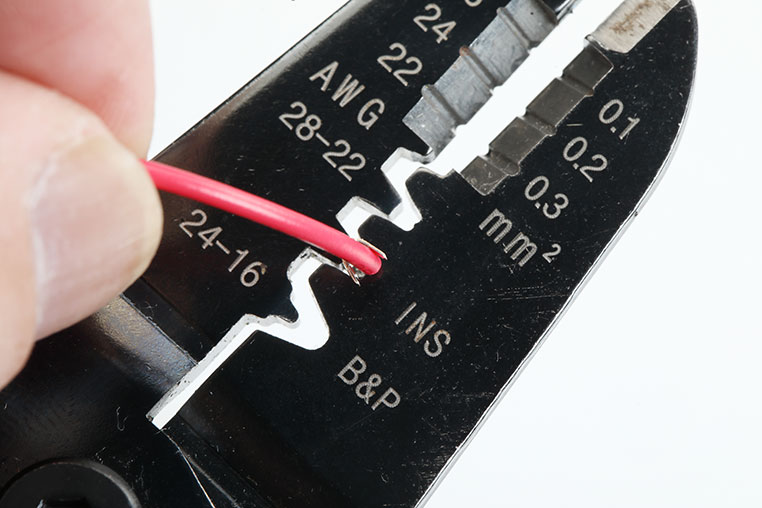

  小さいツメをかしめるときは、細線用の「INS」と書かれた穴で軽くかしめて、仮固定します。

•

  「INS」は本番ではないんですね。

•

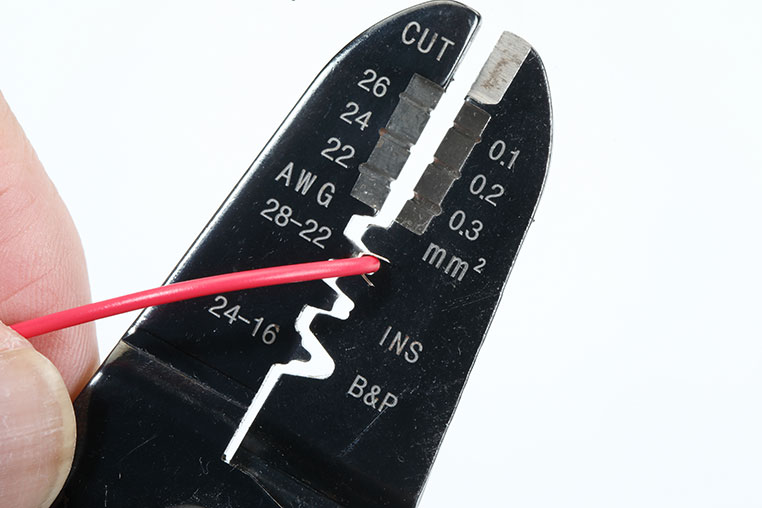

  本締めは、もうひとつ小さい穴の「AWG28-22」の穴に移して、ぎゅ〜っとかしめます。

穴を移して本締め


•

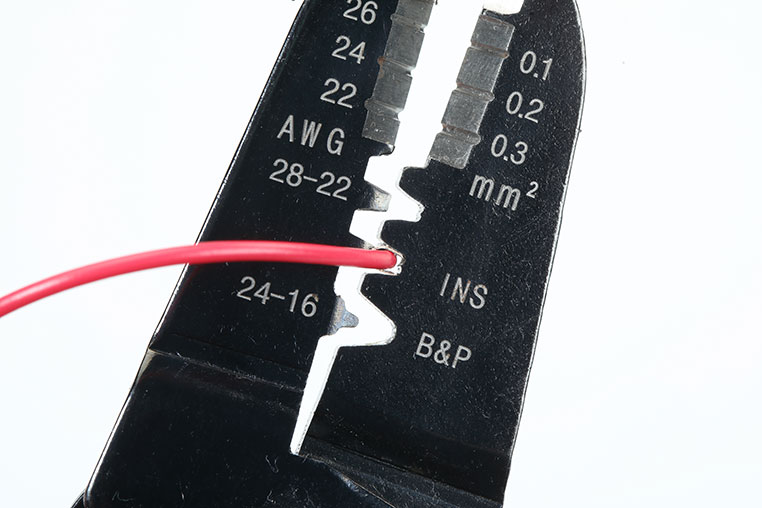

  次に被覆にかけた大きいツメをかしめます。このツメは、「INS」と書かれた穴のみで本締めできます。

大きいツメの本締め


•

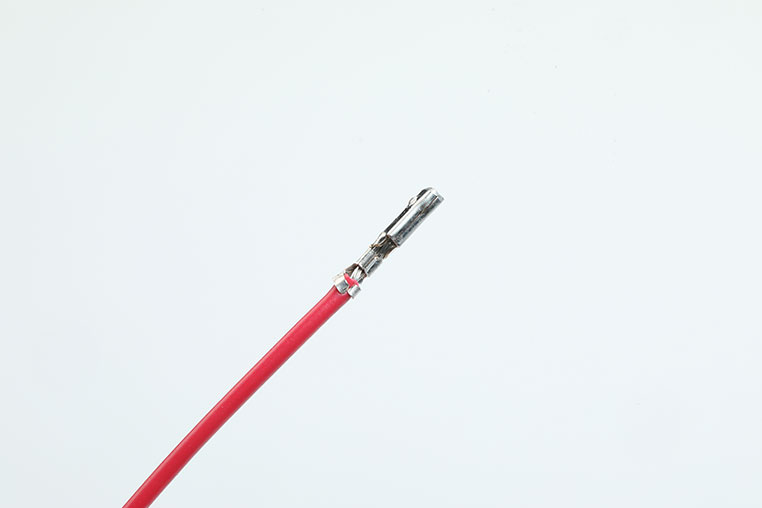

  小さいツメを芯線に、大きいツメは被覆にかかるように圧着するのがポイントです。


•

  非常に小さい点を除けば、ギボシ端子のかしめ方と同じですよ。

•

  端子のかしめが2本分できたところで、カプラーに差し込みます。

•

  ここでは、メス端子を2本付けた場面。

•

  メス端子は小さいほうのカプラーに付きますが、差し込むときは、向きがあるので注意です。


•

  ツメを折り曲げた側ではなく、ひっくり返した反対面を上にして、カプラーに差し込みます。

奥まで差し込む


•

  差し込みが甘いと、引っ張ってすぐ取れてしまうので、注意です。

•

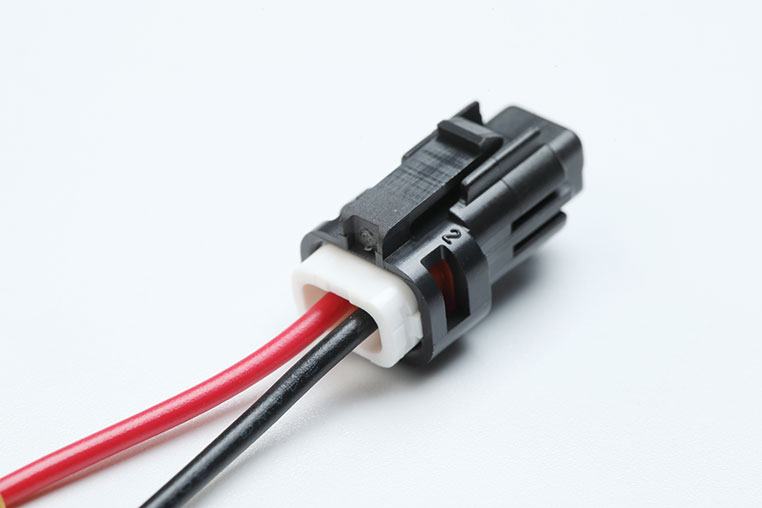

  防水カプラーの中にはオレンジ色の防水パッキンが入っていて、白い部分が外枠になっています。


•

  カプラー背中の白い枠を押し込むことで、カチっとロックがかかります。

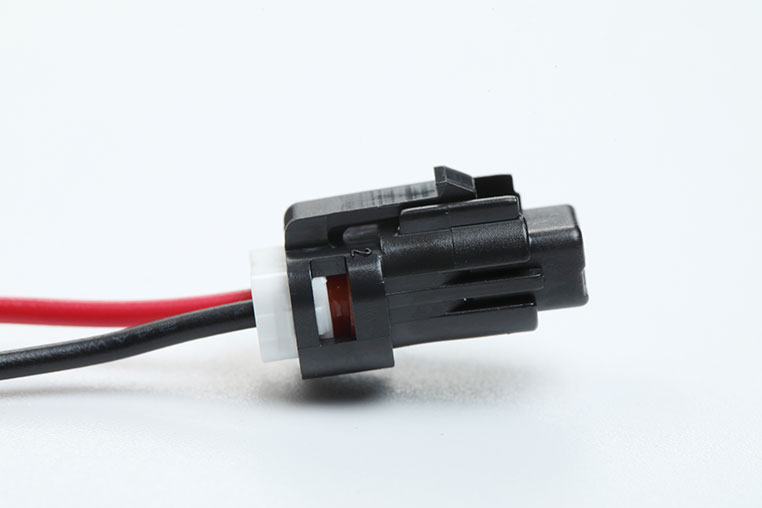

ロックがかかった状態


•

  ここまでやらないと、防水になっていません。

•

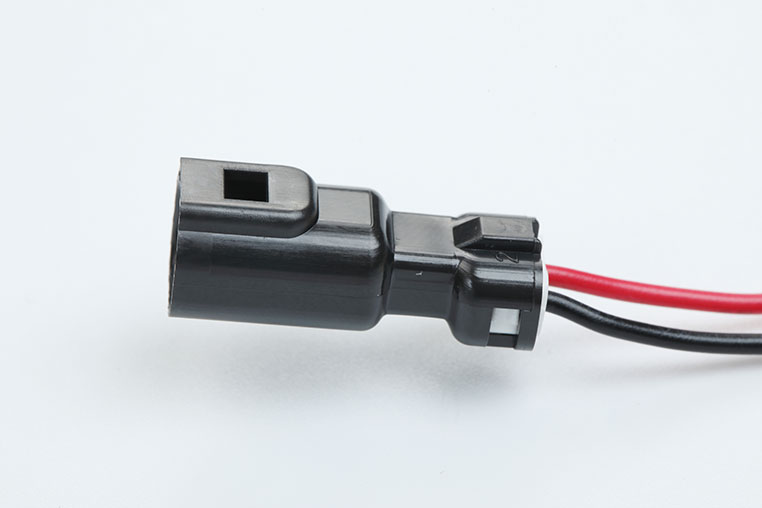

  オス端子も付け方は同じで、大きいほうのカプラーに差し込みます。



逆さまに差し込むの同じ



白枠を押し込んでロック


•

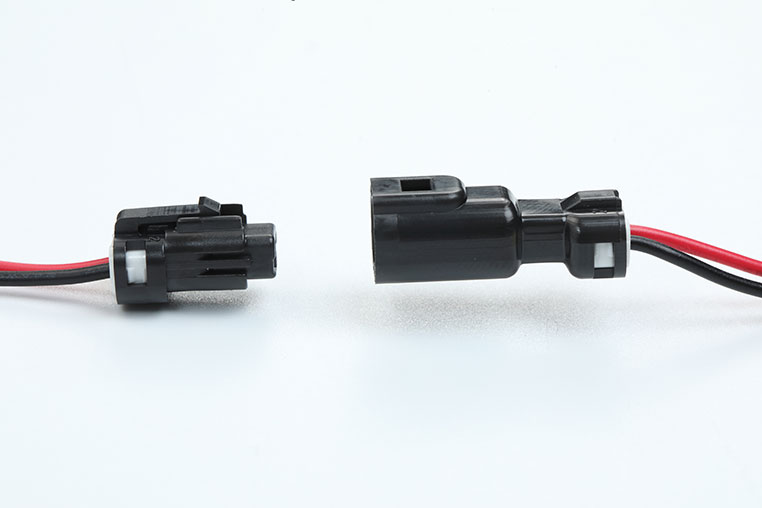

  これでOK！
  いつでも簡単に配線を脱着できます。
