8アンペアの電装品に使うヒューズは、7.5Aか、10Aか、15Aか？╱ヒューズのアンペア数の決め方（後編）

• 1
• 2

ヒューズのアンペア数の決め方・実践編。8A（アンペア）の電装品のヒューズは、一般的には10Aでいいが、それが本当にベストのアンペア数とは限らない。そこで実際に自分が使う電装品にとって、ちょうどいいアンペア数のヒューズを選ぶ方法を紹介。サーキットテスターなしでできるやり方もある。

•

  「ヒューズのアンペア数の決め方は、意外と奥が深い」の続き。

  ●レポーター：イルミちゃん

•

  ヒューズのアンペア数の決め方は、電装品の消費電流に対して、ひとつ上か、ふたつ上くらいまでのアンペア数を選ぶのが基本ではあります。

  ●アドバイザー：CEP 服部研究員

•

  例えば、電装品が12V 100W（8.33A）だとしたら、10Aか15Aのヒューズを入れる、という意味ですね。

•

  そうですね。ただし、電装品との差は小さいほうが望ましいので、普通に考えると10Aということになるのですが……

•

  ふむ。

もうひとつ悩ましい選択肢。10Aの下の7.5Aがあります

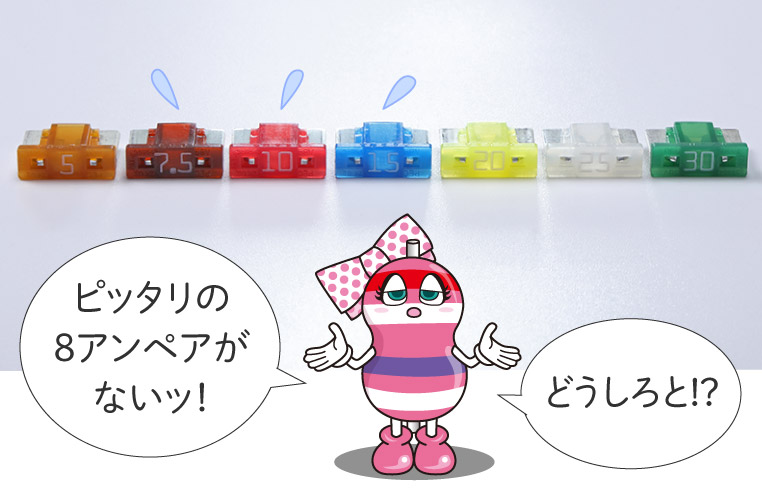

写真はエーモンの 低背ヒューズのアンペア数ラインナップ。

•

  しかし電装品は8Aですから、明らかに容量不足でしょう？ 通常使用でもヒューズが切れてしまう。

•

  そこは、実際に消費している電流が分からないので、なんとも言えません。

•

  む？
  と言いますと？

•

  メーカーが公表しているスペック上の消費電力が100Wだとしても、メーカーが大きめに言っている可能性もありますので。

•

  そういうことか。

•

  100Wと書いてあっても、実際は80Wぐらいしか消費していない、ということは十分にあり得る話です。

•

  だとすると……80W÷12V＝6.66アンペアまで落ちるから、7.5Aのヒューズで足りる♪

•

  足りるなら、10Aヒューズより、リアルな電流値との差が小さい7.5Aヒューズのほうが望ましいことになります。

•

  イチかバチか、やってみる？

•

  そういう手もありますが、その電装品に流れる電流を実測で調べる方法が一番よいです。

•

  電装品に流れる電流の測り方を、実際に教わっていきましょう。

•

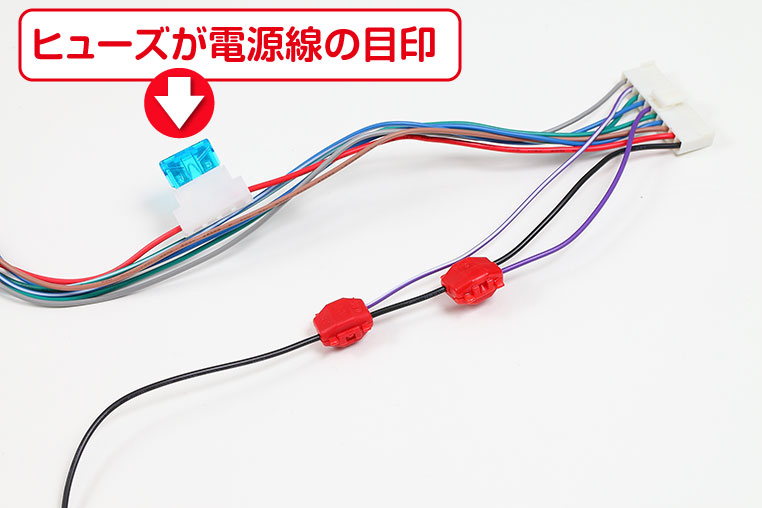

  コムエンタープライズの電装ユニットを例にすれば、赤のメイン電源線にヒューズを入れてあります。



このヒューズを抜く


•

  ヒューズを抜いた状態で、ヒューズホルダーの両端の端子に、テスターを当てます。


•

  ようするに、ヒューズの代わりに、テスターが割り込むようなイメージですね。

•

  なるほど。
  これでリアル電流が測れるんだ。

•

  ここで、注意点があります。「その機器が一番電気を消費するであろうタイミング」に測りましょう。

•

  たいして働いていないときに測っでも、ダメですね。

•

  そうなんです。一番大きい電流が流れるときの数値を知りたいのです。

•

  それが分かれば、その数値の、ギリギリ上のアンペア数のヒューズを選べばいい。

•

  それでもし、公称値に近い8Aの電流が流れているなら、7.5Aでは切れやすくなるので、10Aにしておきましょう、ということにもなります。

•

  数値化すれば、何が正解なのかハッキリ分かる。

•

  当然、実測を下回るヒューズではダメなんですけど、無駄なく上のヒューズが選べますね。

•

  心配な人にとっては、一番安心できるヒューズのアンペア数の決め方と言えそうです。

•

  ただ、実際の電流値を測るとなると、サーキットテスターが必要ですね。検電テスターではなくて。



✔ 基礎知識は「車の電流の正しい測り方（テスターの使い方）」参照。

•

  まあ、テスターを持っていない、ということであれば、試しに7.5Aのヒューズを入れてみて……

•

  そんなことして、実測で8A流れていたら、ヒューズが切れてしまうじゃないですか！

•

  7.5Aヒューズが、通常動作の範囲でもたまに飛ぶようであれば、やっぱり10Aにしておく。そんな判断ができるのかなとは思います。

•

  ……そうか。もし7.5Aでも飛ばないなら「10Aより7.5Aで正解だった」と言えるんだ。

•

  ハイ。
  ちょうどよかった、ということになる。

•

  そういう決め方もアリなんですねェ。

•

  ヒューズは無駄になってしまうかもしれませんけどね。

•

  まあでも、ヒューズが飛ばずに電装品が壊れることに比べたら……

•

  そうなんです。そもそもヒューズは、電装品を守るために、先に飛ぶように選ぶものですから、ヒューズが飛ぶのは悪いことではありません。

•

  隊長の言う通りにしたら、ヒューズが飛んだぁ。どうしてくれるんだぁぁ！……と、突っかかる場面ではない。

•

  ヒューズが飛んでくれて、良かったですね。

•

  ぐぬぅ。
  でもなんか感じ悪い……。

•

  しかし本当に、ヒューズが飛ばなくて電装品側が壊れる、という事故はおうおうにしてあることなので。

•

  考えさせられる話でした。
  なかなか。
