シーケンシャルウインカーユニットと調光ユニットを組み合わせて使うときの懸念

シーケンシャル＋ウインカーポジションを製作中にもうひと技の追加がひらめいて、調光ユニットも使いたくなった読者の質問。。2つのユニットは、組み合わせて使えるのか？

シーケンシャルウインカーポジションに、さらに調光ユニットを組み合わせてもいい？

「2色発光パワーLEDを使って、シーケンシャル＋ウインカーポジションにするには…？」の記事で質問を寄せてくださった読者の方から、進捗のお知らせ方々、このような質問メールを頂きました。
●レポーター：イルミちゃん

■ 質問

無事エルパラさんから商品が届き、配線も順調にいきました！
動作は完璧なのですが、せっかくなら（白LEDが明るいので）このままACC電源につないでデイライトとして使い、少し光量を落としてポジションでも使う事を考え、通販サイトを調べて「調光ユニット」を見つけました。

そのユニットを組み合わせれば、やりたいことを実現出来そう！と思ったのですが、抵抗を使ってすでに電流調整したパワーLEDに対して、更にこのようなユニットを使って光量を落とすのは良くないのでは？と思いました。このままポン付けしても良いのでしょうか？

質問者╱ヴェゼルノリさん

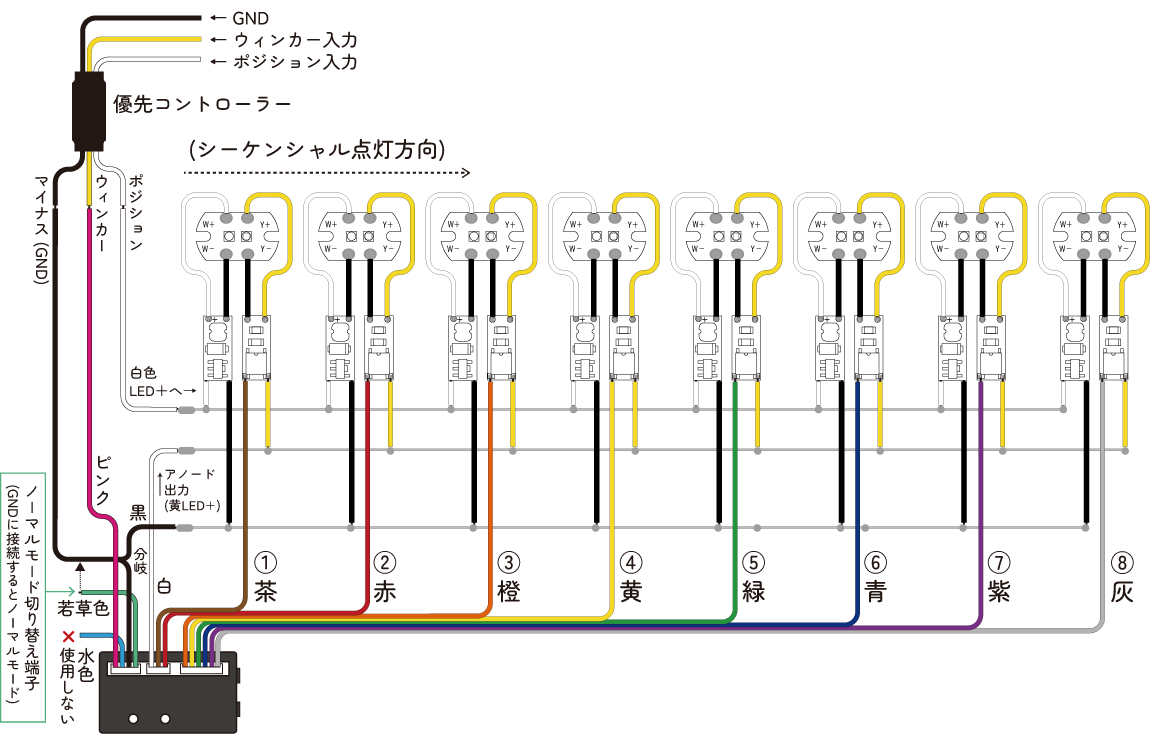

✔「2色発光パワーLEDを使って、シーケンシャル＋ウインカーポジションにするには…？（後編）」参照。

>>>リンク先で詳しく読む。

アンバーが200ミリアンペア、白が100ミリアンペアで計算しました。

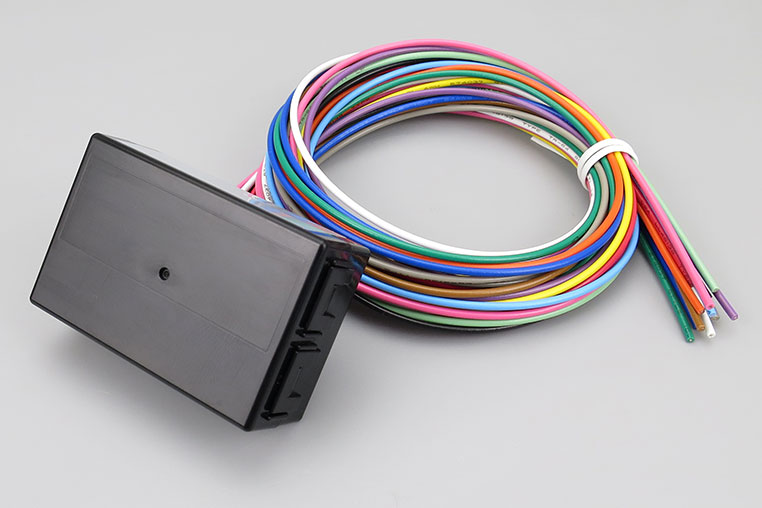

エルパラのシーケンシャルウインカーユニットは、1ポートあたりの出力が最大500ミリアンペアなので、この位はぜんぜん問題ありません。
ほー、なるほど。
しかし、今回使われようとしている調光ユニットについて、この点は不明です。
むう。
ネットで売っているものの中には、定格出力すら書いていないものもあります。そういうものを使うとしたら、心配なところではあります。
……そりゃあ、そうだ。
対応する容量が小さいと、基板も小さいのを使っていて、電流を流し過ぎると熱で壊れるリスクもあります。
しかも用途が常時点灯（デイライト点灯）だしなぁ。
そうなんです。パワーLEDをデイライトで使うとなると、負荷も大きい。LED自体も、いよいよ放熱をしっかりしておかないといけません。
平川研究員の懸念は分かりましたけど……だとすると前回の話で、「シーケンシャルウインカーユニット」と「ウインカーポジション用の優先コントローラー」を組み合わせているのはいいの？
