2色発光パワーLEDを使って、シーケンシャル＋ウインカーポジションにするには…？

• 1
• 2

ウインカーポジション機能のあるシーケンシャルウインカーを、2色発光パワーLEDで作りたいと考えている読者からの質問。シーケンシャルウインカーポジションは、どうやればできるのか。また製作コストがかかりそうなので、何とか節約できないものか？

•

  読者の方から頂いた、LED加工に関する質問です。

  ●レポーター：イルミちゃん

■ 質問

---

パワーLEDを使って、シーケンシャル＋ウインカーポジション機能を持たせたウインカーを作りたいと考えています。エルパラさんから白とアンバーの2色発光型パワーLEDが出ていることを知り、ぜひ使いたいと思っています。

シーケンシャルのやり方やパワーLEDの光らせ方などはDIYLaboを見てよく分かるようになったのですが、ツインカラーパワーLEDのシーケンシャル、さらにウイポジとなるとよく分かりません。

片側につき8個のパワーLEDで、シーケンシャルウインカーを作りたいと考えています。1LEDごとにドライバーを入れ、片側計16個ドライバーを使えば出来るのかと思うのですが、もう少し節約出来ないものでしょうか^^;

使用予定のLEDは、CREE XB-D 白/アンバー ツインカラーLEDです。

質問者╱ヴェゼルノリさん

•

  ヴェゼルノリさんが使おうとしている2色発光パワーLEDを、ここで改めて紹介しておきますね。

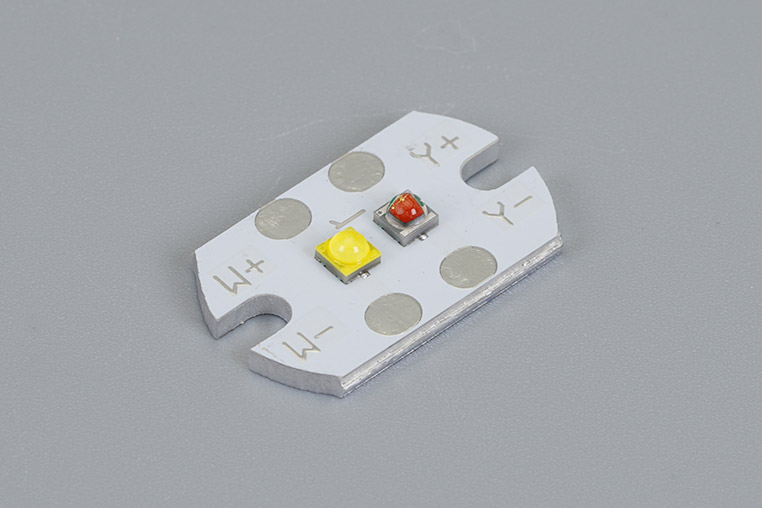

エルパラで販売しているCREE XB-D 白/アンバー ツインカラーLED

---

•

  CREE（クリー）のXB-DというパワーLEDなんですが、アルミ基板にアンバーと白のチップを両方搭載しているLEDです。

  ●アドバイザー：エルパラ 平川研究員

•

  以前に「シーケンシャルウインカーポジション製作に最適なツインカラーパワーLED、間もなく登場」で紹介したLEDです。

•

  これを使って実際にシーケンシャル＋ウインカーポジションをどうやって作るのか、解説していきましょう。

•

  フムフム。

•

  まず、シーケンシャルウインカーユニットを使うのは、普通のシーケンシャルウインカーを作るときと同じです。

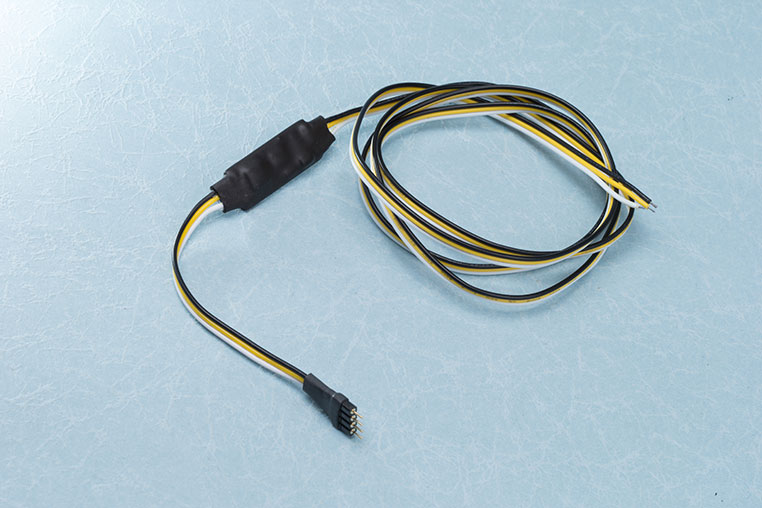

エルパラのシーケンシャルウインカーユニット 8ポート

---

•

  エルパラのシーケンシャルウインカーユニットは、ウインカーポジション機能も持っていますよね？

•

  そうなんですが、この場合は、それを使っても色替えはできません。

•

  ムムム……？

•

  なぜかというと、シーケンシャルウインカーユニットのウインカーポジション機能では、ウインカーと同じLED（アンバー）を常時点灯させるだけですから。

•

  ……そういうことか。

•

  色替えして白でポジション点灯させるためには、ウインカーポジションを作る時に使う「二色ウイポジ優先コントローラー」が必要になります。



エルパラで販売している二色ウイポジ優先コントローラー　※写真は旧式モデル

---

•

  2つのユニットを組み合わせるんだ。

•

  そうですね。今回はシーケンシャルウインカーユニットのウイポジ機能は使いません。

•

  なるほど、なるほど。

•

  これらのユニットと、ツインカラーパワーLEDをどうやって接続するかというと、このようになります。



---

•

  おおお～。こうつなげばシーケンシャルウインカーポジションが出来るのか！

•

  ハイ。接続方法としてはこうなるのですが、今回の質問者の方が聞きたいのは、ドライバーの問題ですね。

•

  大前提として、シーケンシャルウインカーユニットの出力は＋12Vで出てくるだけなので、そのままパワーLEDをつなぐことはできません。

•

  ふむ。普通のLEDだって、抵抗で電流制限して付けますもんね。

•

  パワーLEDの場合は、定電流ドライバーを使うか、あるいは抵抗を使うとすれば、容量の大きい抵抗を使って電流制限する必要があります。

•

  定電流ドライバーを使ってパワーLEDを光らせるとしたら、今回はツインカラーパワーLEDを使うから、片側につき8個ではなく16個必要になるのでしょうか？

•

  そうですね。質問者の方が言われているとおり、8連のシーケンシャルウインカーにするなら2色分の合計で16個必要になりますね。

•

  つまり両側ヘッドライトだと32個……。

•

  そうなります。

•

  それって、いくら位かかるのでしょう？

•

  CREE XB-DのツインカラーパワーLEDを使う一例ですが、白色点灯用には100ミリアンペア・アンバー点灯用には200ミリアンペアのドライバーなどを組み合わせます。

•

  違うドライバーを組み合わせるんだ？

パワーLED用ドライバー



パワーLED用のドライバーは、電流値によっていろいろな種類がある。 今回はPT-1010（100ミリアンペア）と、PT-1020（200ミリアンペア）を組み合わせて使用する方法などが考えられる。

PT-1010	PT-1020

•

  なぜかというと白色点灯はポジション点灯用ですから、明るさを抑えないといけませんよね。

•

  あ～そういうことか。

•

  パワーLED自体は300ミリアンペア流せますが、熱の問題もあるので、アンバーには200ミリアンペア、白には100ミリアンペアのドライバーなどを使います。

•

  ふむ。
  なるほど。

•

  で、PT-1010（100ミリアンペア）と、PT-1020（200ミリアンペア）は、エルパラの販売価格でいうとどちらも1個200円です（※執筆時点）

•

  …ということは、ドライバー代だけでも3200円。ヘッドライト両側で6400円。

•

  そこで質問者の方は、なんとかならないかと言っているわけです。

•

  ナルホド。なにか良い案はあるのでしょうか？

•

  定電流ドライバーではなく、抵抗を使って電流制限する手があります。
