ポジションは白、ウインカーはアンバーに切り替わるウイポジを作るには？
- 1
- 2
ウインカーポジション（ウイポジ）とは、一般的にはウインカーを常時点灯（スモール点灯）させることを指すが、今どきはもう一段進化させて「ポジション点灯時は白、ウインカー点灯時はアンバー」と2色を切り替える加工もある。この技で使われるのが2色発光LED（ツインカラーLED）。普通のLEDとは使い方が異なるので、プロに詳しく教わった。
2色発光LEDとは？
-
通常のウインカーポジションはアンバー色のウインカーが常時点灯する、というものですが……
●レポーター：イルミちゃん
-
2色発光LED（ツインカラーLED）を使って作ると、ポジション点灯時は白、ウインカー点灯時はアンバーという風に色の切り替えが可能になります。
●アドバイザー：イルミスタ 野本研究員
-
2色発光LED？ そんな好都合なLEDがあるんだ。
-
あるのです。特殊なフラックスLEDですね。
-
一見、普通のフラックスLEDですが……2色で光るって、どういう仕組みなんだろう？
-
フラックスLEDはもともと4本足です。それを利用して、2系統のプラスとマイナスがあるんです。
-
普通のフラックスは、4本足のうち2本がプラス・2本がマイナスでしたよね。
-
そうですね。2色発光LEDの場合は、白とアンバーそれぞれ専用のプラスとマイナスがあるんです。
-
LEDのパッケージに、Y（イエロー）とW（ホワイト）でプラスマイナスが表記されてますよね。
-
ホントだ。
-
Yのほうに電気を流せばアンバーに光り、Wのほうに電気を流せば白に光るわけです。
-
2色発光ってそういうことかー。
-
ようするに白とアンバーの光源が両方入っているのです。どっちを光らせるかは、足の違いで決まる。
-
世の中にはこんなLEDもあるんですねぇ。
-
このLEDを使うと、「ウインカー部分までポジション点灯させられる」ので、ポジションとして光る面積を拡大できたりもしますよね。
-
確かにLED自作とかライト加工の幅が広がりそう。

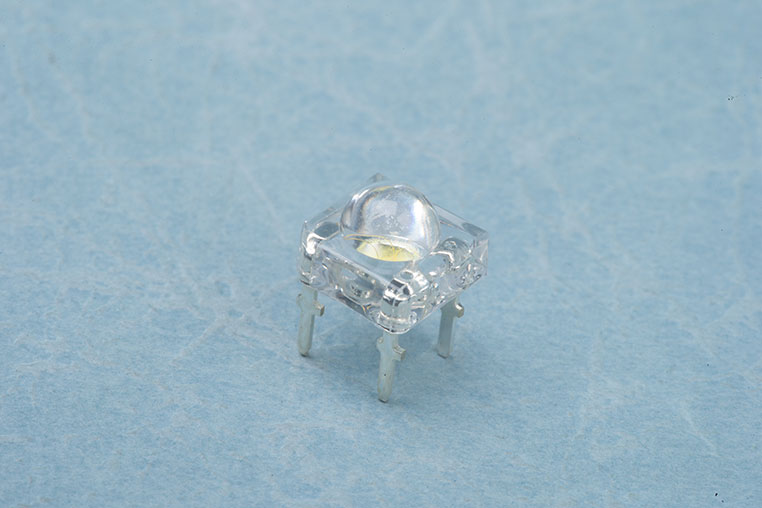

コレが2色発光LED
エルパラで販売されている「Flux白╱黄色 2色発光LED」。色の組み合わせは他にもある。

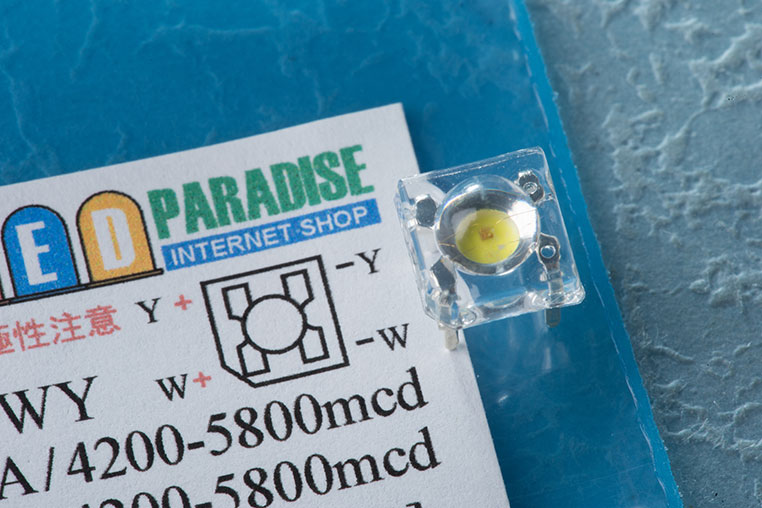

2系統のプラスとマイナスがある
2色発光LED回路の作り方
-
2色発光LEDはどうやって使うの？ という質問はよく受けます。
-
どんなLEDかイメージはつかめたけど、回路作りが分かりにくいですよね。…というわけで、ここからは具体的に使い方を紹介します。
-
シンプルに3個直列で組んだ例で説明すると、下の写真のようになります。
-
普通のフラックスLED（4本足）なら、どちらか片側のプラスとマイナスだけつないでいけばOKでしたが…
-
今回は2系統あるので、双方の色のプラスとマイナスを連結していきます。
-
LEDは一列だけど、回路としては2列になっているという状況ですね。
-
そうです。完全に独立しているんです。組むときの注意点としてはLEDの向き。これはパッケージを見てよく確認します。正しい向きはひとつしかありません。
-
それと普通のLED自作と違って、抵抗も1列に2個付いてますね。
-
白とアンバーは電圧も違うLEDなので、それぞれの抵抗値も変えます。
-
ほほ〜。抵抗値も2種類出てくるんだ。
-
今回はアンバー用が430オーム、白が270オームの抵抗を使っています。
-

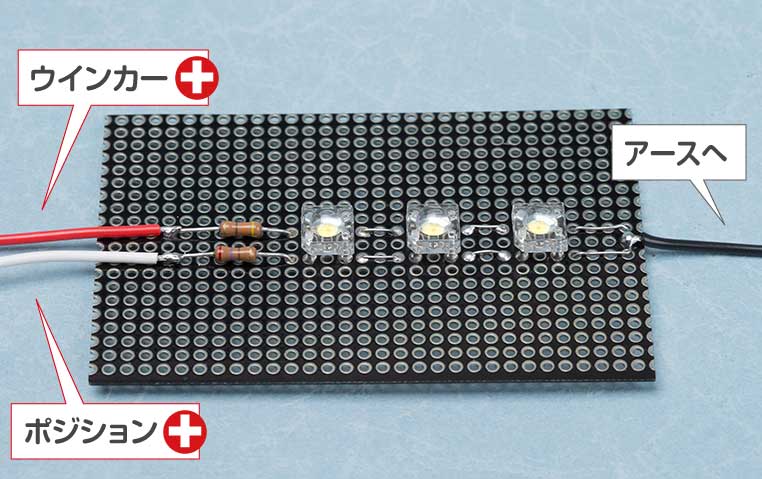

今回の作例だと、赤い配線コードから電気が入るとアンバーに光ります。
-
そして白い配線コードから電気が入ると、白に光ります。

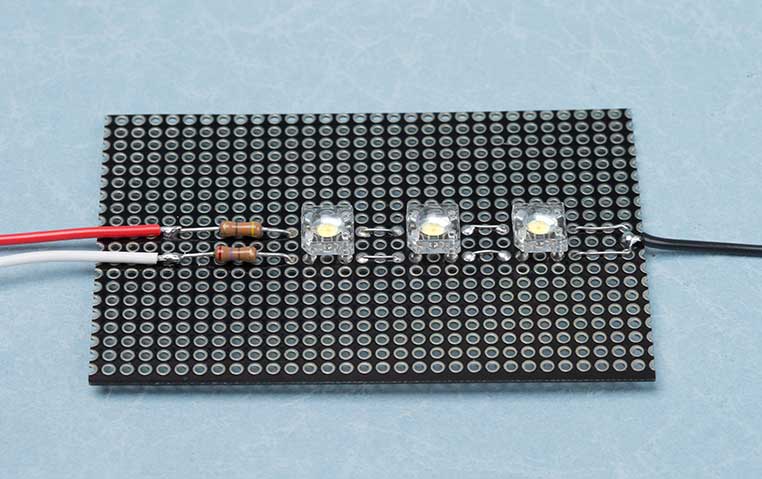

1列作ってみた

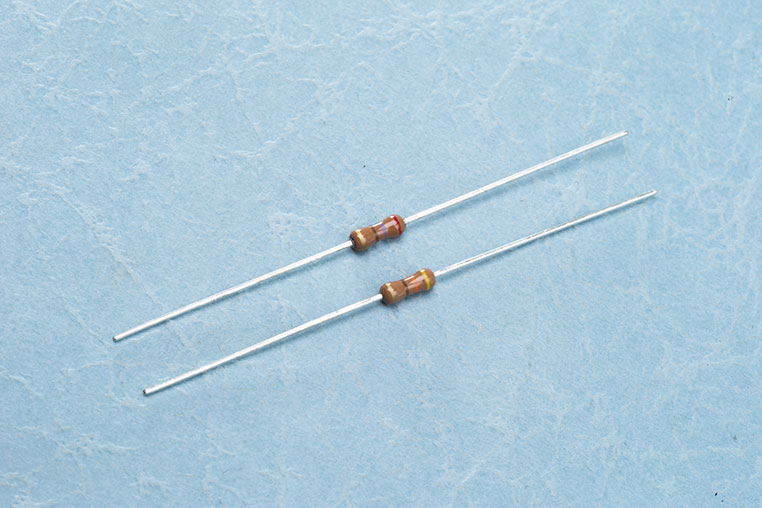

抵抗は430オームと270オームを用意した

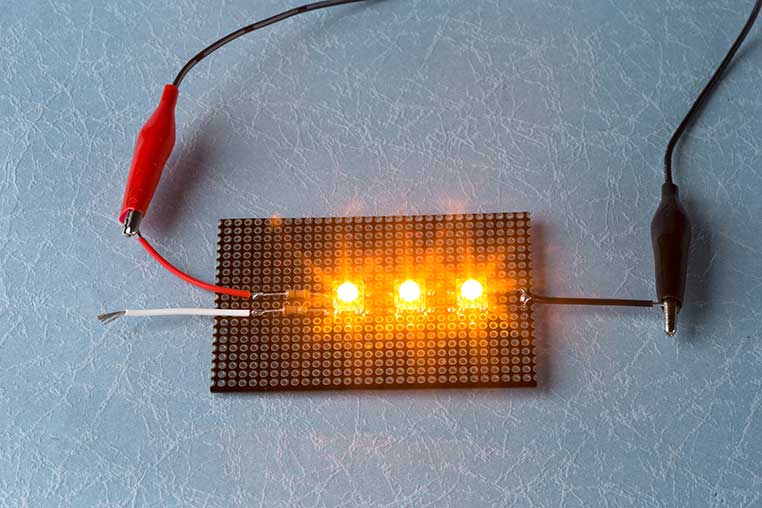

アンバー点灯（ウインカー用）
白点灯（ポジション用）
2色発光LEDだけでは問題点が残る
-
このLEDを使えば、ポジション時は白点灯、ウインカー時はアンバー点灯で切り替えできますね。
-
いや、この2色発光LEDだけでは不完全です。
-
……と言うと？
-
夜にポジションオンの状態で、ウインカー信号が入ると、2色とも光ってしまいます。
-
うッ。これじゃアンバーというより電球色みたいだ。
-
そうなんです。2系統から同時に電源を入れると、こうなってしまうのです。
-
電球色のウインカーっていうのはナシですね〜。どうするんですかコレ？
-
解決方法があるんですよ！

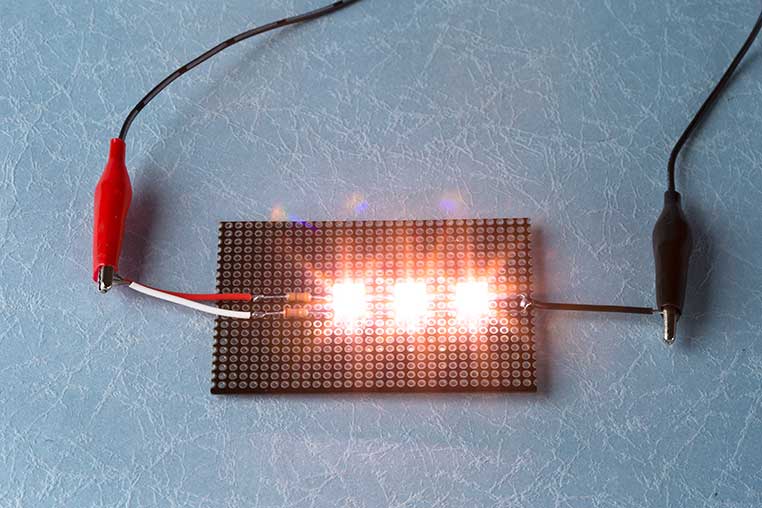

同時に光ったら色が混ざってしまう
白とアンバーが同時に光る問題点の解決方法は、次ページで！
