LED自作レシピ

---

ポジションは白、ウインカーはアンバーに切り替わるウイポジを作るには？

• 1
• 2

•

  2色発光LEDだけだと、ポジション点灯時にウインカー信号が入ると色が混ざってしまいます。

•

  この場合は、ウインカー点灯のアンバー色だけにしたいところですよね。そのために必要なのが「優先コントローラー」です。

ウインカー信号を優先するアイテム



2色発光LED同様に、エルパラで単品販売されている優先コントローラー

•

  優先コントローラーは、通常は白で点灯させて、アンバー点灯用の信号が来たときだけそちらを優先させる（白は切断する）というものです。

•

  どうやって使うんですかコレ？

•

  下の写真のようにつなぐだけです。黄色がウインカー用の配線、白がポジション用の配線ですね。

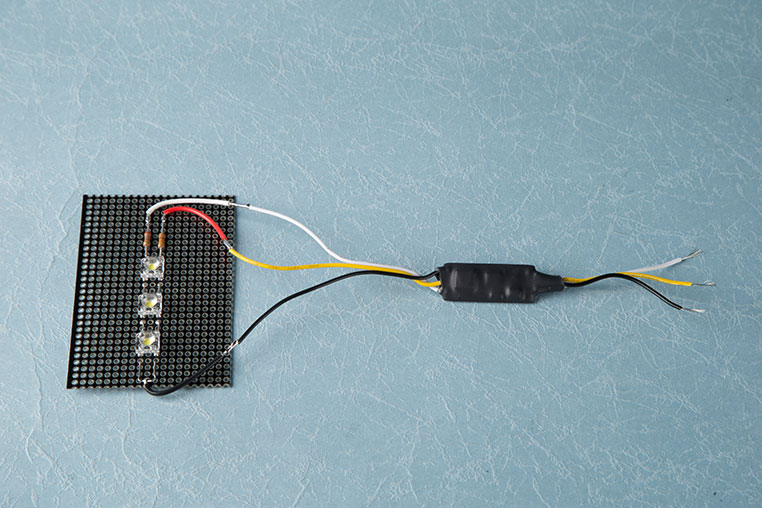

基板とのつなぎ方はこの通り


•

  ではまず、ポジションのラインに電気を流してみます。

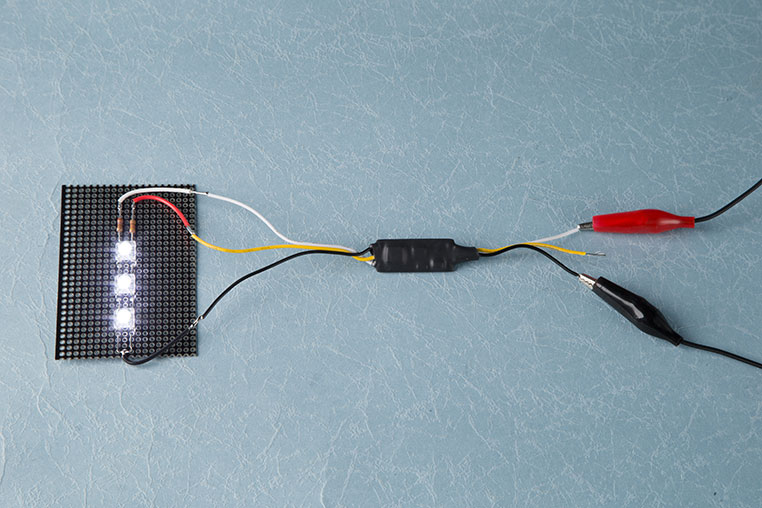

ポジション点灯時は白に光る


•

  そしてポジション点灯のまま、ウインカー点灯させます。つまり白と黄色の配線の、両方に電気を流します。

•

  LED単品だと2色が同時点灯して、色が混ざってしまいましたが……

今度はアンバーのみ点灯


•

  おお〜!! カンペキなウインカーポジション動作ですね！

•

  これでウインカーを切ると、自動的に白のみの点灯に復帰します。

•

  普通のウインカーポジションより芸があると言うか。とにかくカッコいい制御ですね。

•

  ちなみに2色発光LEDの色の組み合わせは、他にも「白╱青」「白╱赤」「青╱黄色」「青╱赤」がありますよ。

•

  ウインカーポジション用途であれば白╱黄色で決まりですが、他の色って……

•

  例えば、赤╱黄色を使って、ブレーキとウインカー部分を共用化させるといった具合ですね。

•

  なるほど！ 今回と同じ回路の作り方で、いろいろな技ができそうですね。
