流れるウインカー自作特集╱連載【第4回】
流れるウインカーの作り方【後編】

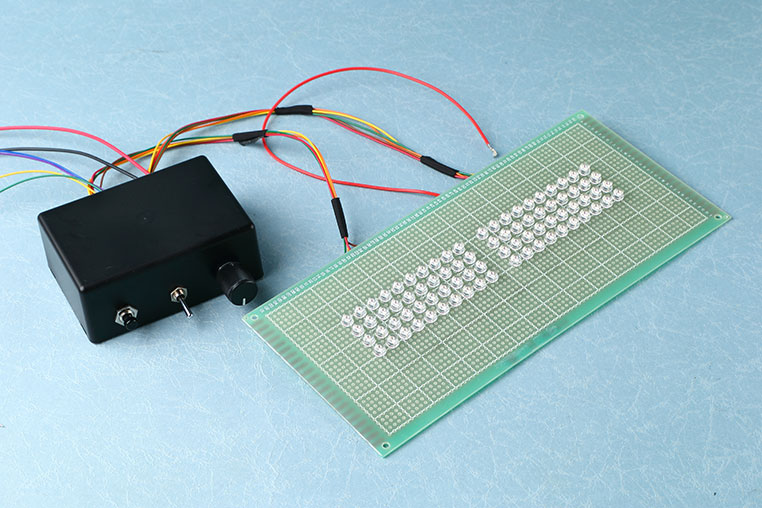

流れるウインカーの自作方法・後編は、流すための回路の作り方。プラス側の合流回路・マイナス側のブロック分け・ユニットとの接続をわかりやすく解説します。
プラス側の合流回路をつくる

抵抗の足を曲げる
-
前回、片側あたり10列(合計20列)ぶんのLED直列を作りましたね。
●アドバイザー:イルミスタ・野本研究員
-

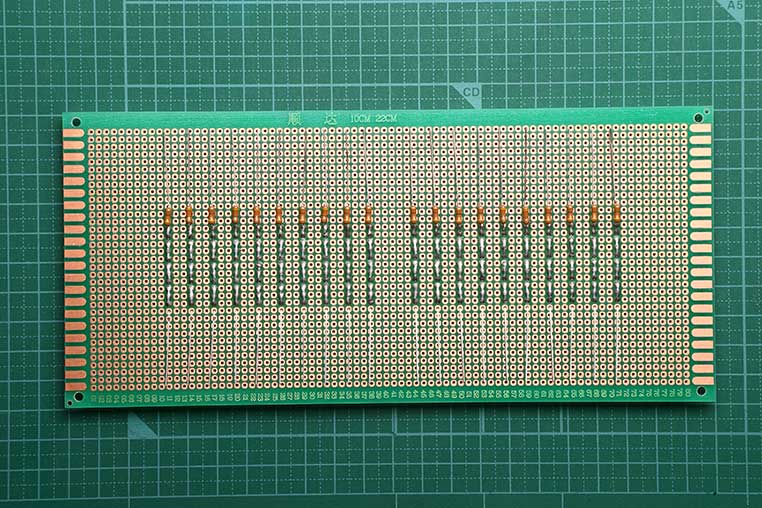

はい。下が前回までの工程の写真(↓)です。
●レポーター:イルミちゃん
-
今のところ、まだこの10列はつながっていません。単に直列が10列並んでいるだけです。
-
フムフム。
-
今回はまず、「プラス側だけを10列分合流させる」ところから始めます。
-
合流って、10列ぶん全部つなげてしまうんですか?
-
そうですね。この場面でスズメッキ線を使って、10列ぶんの回路をつなげていってもいいんですが、今回は「抵抗の足」を使いましょう。
-

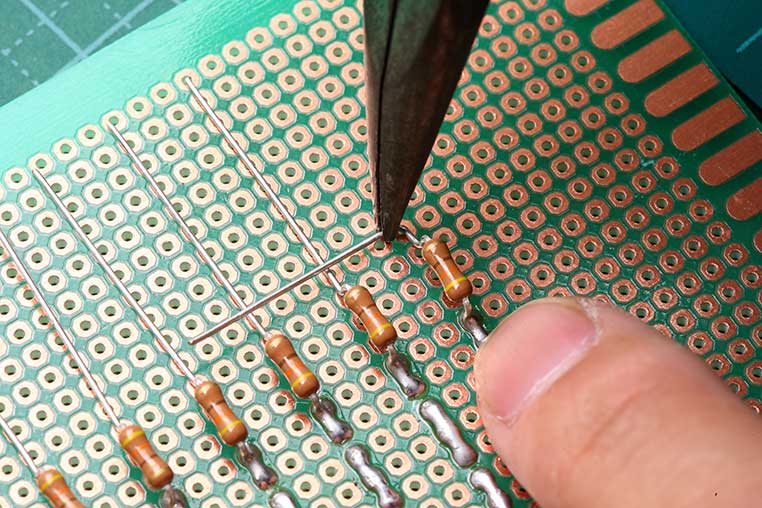

こうやって直列の先頭にいる抵抗の足を、隣の列に向けて曲げていきます。
-
なるほど〜。こうやればスズメッキ線を使わずに合流回路ができるんだ。
-

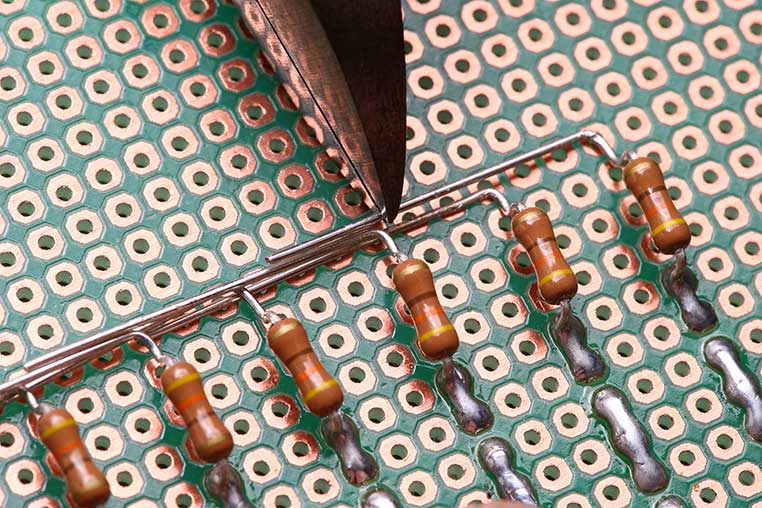

抵抗の足が長いので、3重に重なっているところはさすがにジャマ。余分を切り落としておきます。
-
ちょっとずつ足が重なるように、長めに残しながら切るんですね。
-
このほうがハンダ付けしやすいし、点で接触させるより接触不良も起こりにくくなります。

抵抗の足を曲げる

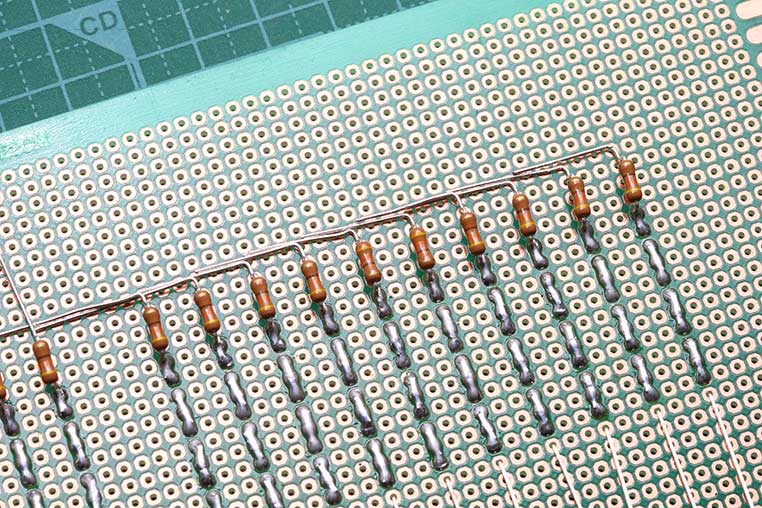

全列曲げるとこうなる

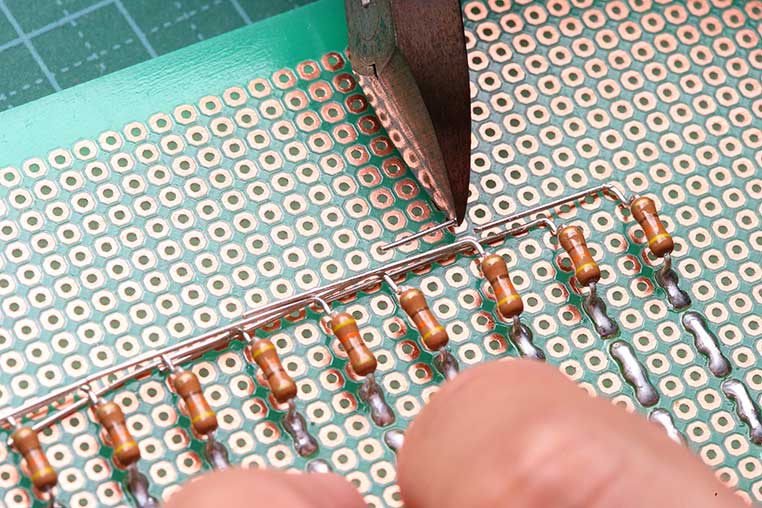

チョキ
こういう状態にする

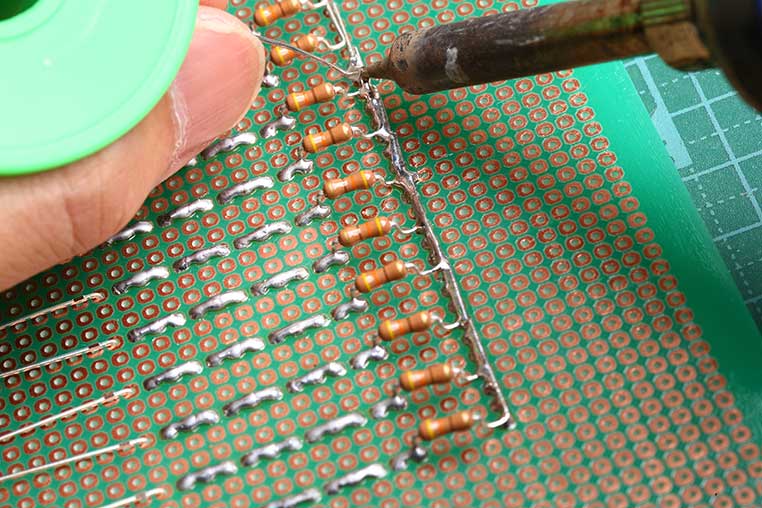

ハンダでつなぐ

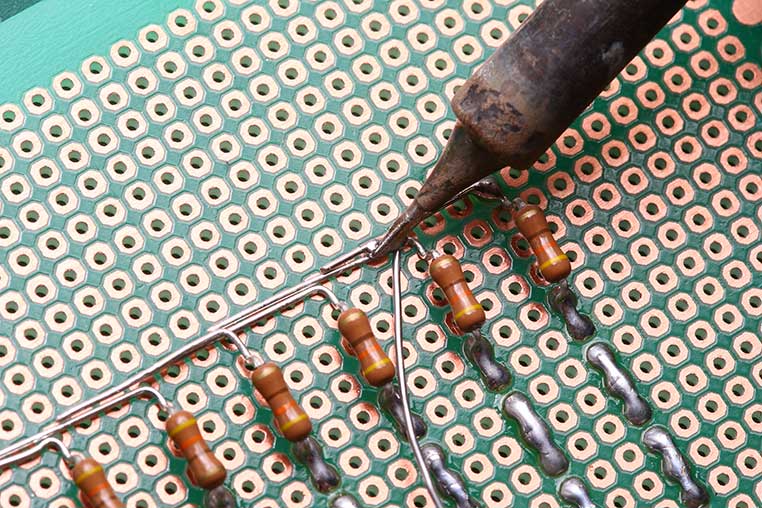

足を重ねたポイントにハンダ付け

-
ここは連続的にハンダを盛って、一直線につなげていきます。
-
なるほど、こうやれば全ての列を効率よくつなげられますね〜。

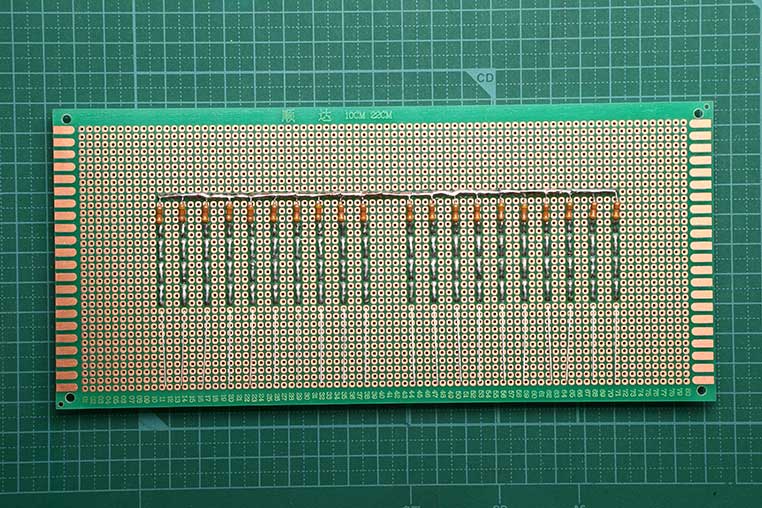

プラス側の合流完了!

今回は1枚の基板に左右分を作っているので20列ぶんまとめているが、実際にクルマ用として作るときは当然ながら左右基板は分かれる。
流れるウインカーの自作方法、次のページへ続きます
