ヘッドライトやテール加工後の防水処理方法
加工したヘッドライトやテールランプの防水対策について。ちなみに殻割りしたライトを殻閉じする際の防水シーリングの話ではなく、後から足したアクリルLEDやイカリング配線の出口部分のこと。配線をライトの外に出すために開けた穴は、当然水の侵入経路になりうる。ココはしっかり防水したい！
配線を通した穴はブチルゴムで塞ぐ
-
今日は加工したヘッドライトやテールランプの防水処理について教わります。
●レポーター：イルミちゃん
-
殻割りしたヘッドライトを殻閉じするときのシーリング方法については、以前解説した通りですが……、
●アドバイザー：球屋 森田研究員
-
しかし、加工ライトの防水対策はこれだけでは不十分です。
-
ヘッドライトをしっかり閉じたとしても水が入るってことですか？
-
そうです。水の浸入経路はシーリング部だけではありませんので。
-
ムムム。
防水の話こそ、重たい感じがしますね。 -
例として、ここに実際に球屋で加工したヘッドライトがあります。
-
加工メニューとしてはアクリル加工（2色発光）、SEリング（アクリル製イカリング）、インナーブラックペイントなんですが……
-
どれも球屋の人気メニューですね。
-
加工前と加工後の大きな違いとして、後から足したアクリルLEDやイカリングの配線を、裏側から出さないといけない。
-
今回の例だと、アクリル加工部に仕込んだ2色分のLED配線（4本）と、SEリングの配線（2本）を合わせて合計6本の配線を外に出さないといけないわけです。
-
この線って、どうやってハウジングの裏側に出すんですか？
-
もともと何もない場所に、穴を開けて配線を通します。そして裏側に出す。
-
そっか。
そこにも防水対策が必要になる。 -
そういうことですね。配線に合わせて、無駄なく細い穴を開けるのは当然のこととしても……
-
穴を開けるんだから、そのままでは水が入るんだ。
-
そうです。
そこでブチルゴムを使って防水処理します。 -
ブチルゴム？ 一般DIYユーザーにはあまり馴染みがなさそうな材料が出てきましたね。
-
こういう場面だとシリコンコーキングなどを使いそうなイメージですが、ハウジングの素材に対してコーキングを使ってもくっつかないんです。
-
え!?
コーキングだとはがれる？ それは大変。 -
コーキングは、別の場面では僕らもよく使います。ただ、ハウジングに対して使うのはNGです。素材同士の相性の問題ですね。
-
いっぱい盛ってもダメですか？
-
どれだけ盛っても接触面は一番下だけ。くっつかない素材相手なら、すぐ取れる。
-
なるほどぉ。
-
というわけで、配線を外に出したポイントをブチルゴムで塞ぐんです。
-
それと、配線が根元でバラバラ〜っとなっている状態だと水が入りやすいので、収縮チューブを使ってぎゅっと圧縮してまとめておきます。
-
そのうえで、背面側からブチルゴムを盛るんですね。
-
そうですね。
-
ところで、このブチルゴムって後から取れるんでしょうか？
-
取ろうと思えば取れますよ。逆に言うと、取ろうとしないと取れないので、防水対策になる。
-
カンタンに、ポロリンと取れてしまってもダメですもんね。
-
ブチルゴムは熱でドロドロになることもない。耐熱性もあります。
-
ライト加工経験豊富なプロがブチル推しな理由は、いろいろとあるんですね〜。納得。
-
ベースに使うヘッドライトが中古で、バルブのパッキングも劣化していそうだったら、バルブ挿入口もブチルゴムで埋めるとなおいいですね。
-
配線を出すときの出し方にも、ポイントがあります。
-
と言いますと？
-
上向きに穴を開けて出すことはしません。当然ですが、上に穴が向いているほうが水が入りやすいので。
-
あ〜、言われてみれば。当然そうなりますね。
-
できるだけ下向きに配線を出すのが基本です。
-
光モノから近い場所からすぐ裏に出そうとか、そういう考え方ではない。
-
水が入りにくい場所から配線を出せるように、そこまで配線を持ってきてから出す、というやり方ですね。どこがいいかはライト形状によっていろいろです。
-
あの〜、下から出すほうが有利なら、ヘッドライト底に穴開けて出せばいいのでは？
-
ヘッドライト下の車体側に配線を逃がせるスペースがあることを確認できるなら、それでもいいですが、取り付け時に断線させる可能性なども考えるとリスクもある。
-
そっか。
-
僕ら加工屋の場合は、最終的なヘッドライト取り付けをお客さん側で行うケースも多いので、取り付け時に支障が出そうな出し方はしないんです。
-
そういうことかー。配線の出し方ひとつに、プロはいろいろこだわってますね〜！
レンズとハウジングの境界はシーリング剤で防水する
殻割りしたヘッドライトの閉じ方については「プロの防水シーリング方法」を参照。
アクリル加工したヘッドライト
加工後のヘッドライト裏側

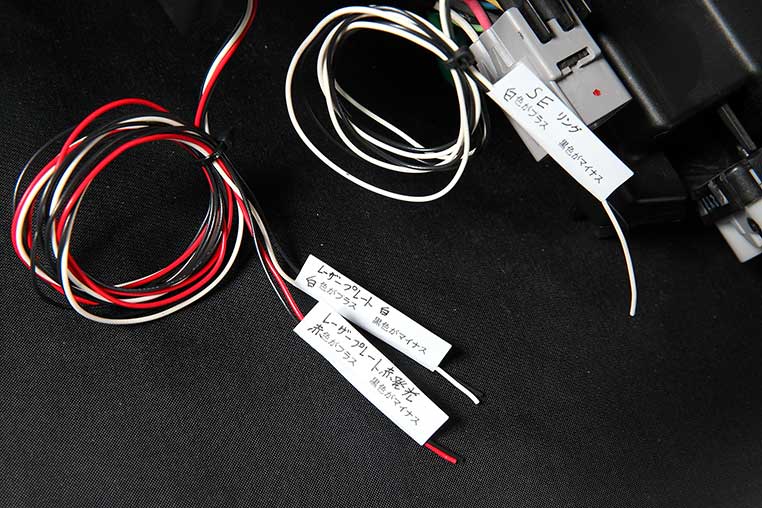

アクリルやイカリングの配線が出てくる

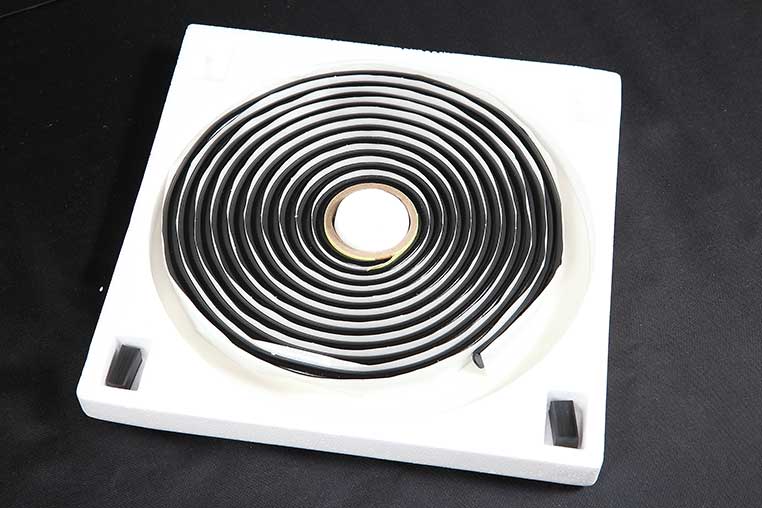

ブニョブニョしたブチルゴム

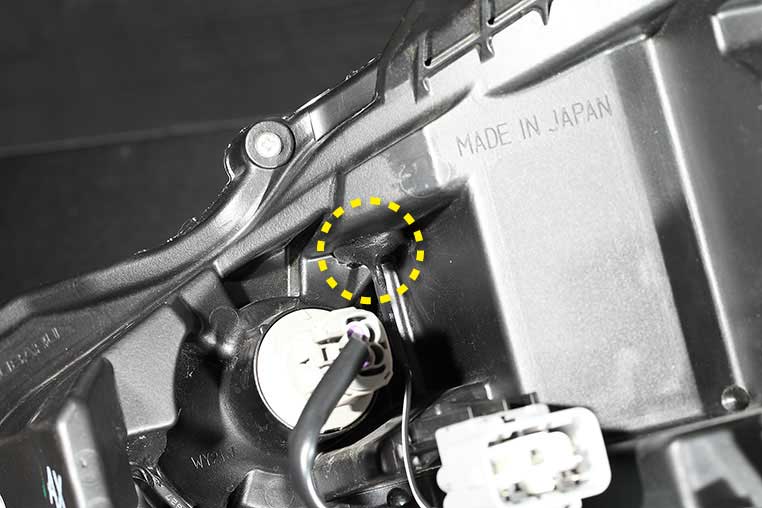

LEDの配線穴をブチルで塞ぐ
こっちはイカリングの配線

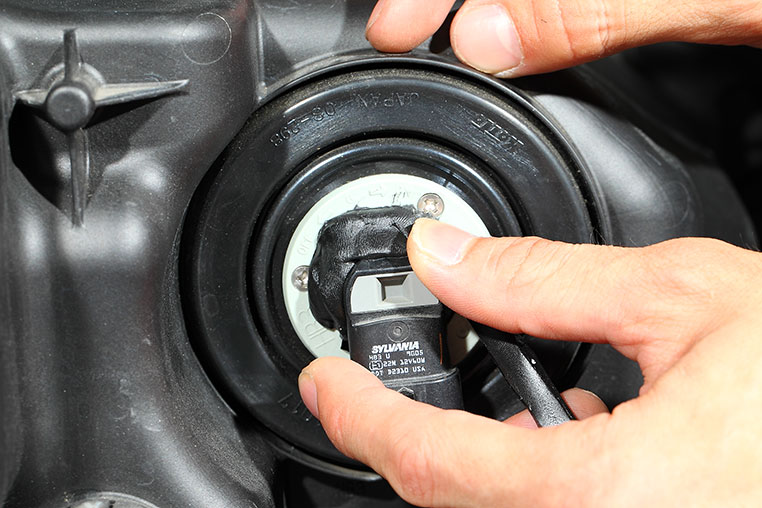

バルブ挿入口の防水処理
詳しいやり方は「ヘッドライトやフォグの曇りの原因は、バルブ挿入口が怪しい！」を参照。

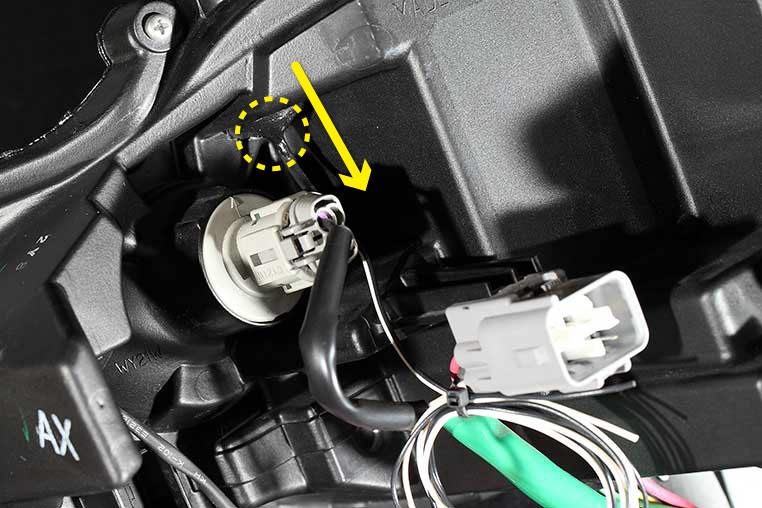

そもそも水が入りにくい向きで配線を出す
下方向に穴を開けて通す
