オートブレーキホールドキットのDIY取り付け方法
- 1
- 2

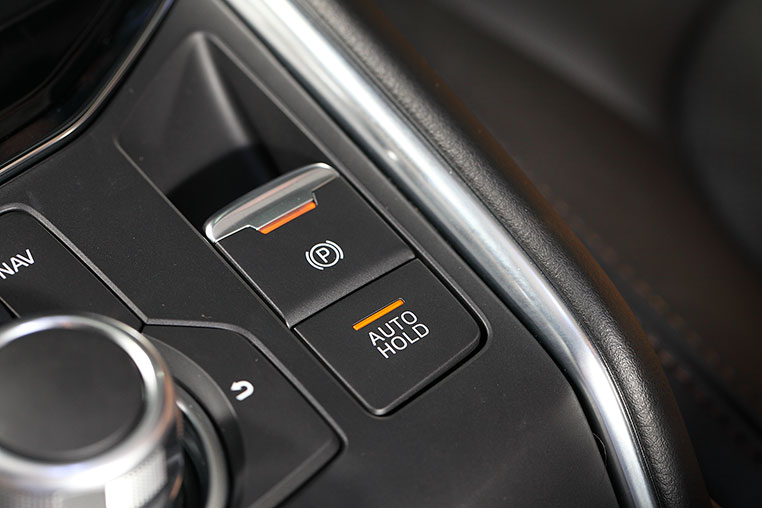

![CX-5のオートブレーキホールド機能](../images/column-279-06.jpg)
オートブレーキホールドキットの取り付け方。ここでは作業内容を3ステップに分けて、わかりやすく解説する。カプラーオンの車種専用キットなので、電装ユニットを取り付けたことがない初心者でもDIYでできる。
オートブレーキホールドキット取り付け作業は簡単?
-
前回はオートブレーキホールド機能について、きほんを教わりました。
●レポーター:イルミちゃん
-
今日は具体的に、オートブレーキホールドキットの取り付け方法を解説していきます。作業内容としては、主に下の3つです。
●アドバイザー:DENKUL 岡本研究員
-
これで全てなら……電装ユニットの取り付けとしては、シンプルなほう?
-
そうですね。
ここではCX-5を例に説明していきますね。
✔ ブレーキホールドスイッチ裏のカプラー割り込み
✔ シートベルト線への接続
✔ ヒューズボックスからIG電源取り出し

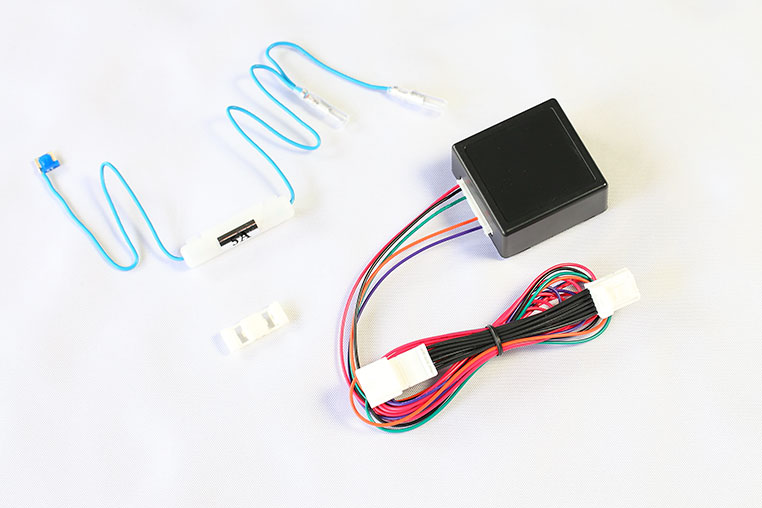

![DENKULオートブレーキホールドキットCX-5用](../images/column-279-07.jpg)
DENKULのオートブレーキホールドキット・CX-5用
ブレーキホールドスイッチ裏での作業
-
CX-5のオートブレーキホールドスイッチは、センターコンソールのパネル後部に付いています。
-
ということは、このパネルの裏に、目的の配線カプラーがある。
-
ですね。まずは、センターコンソール周りをバラします。
-
スイッチパネル自体もツメが噛んでいるだけなので、手で引っ張って外せます。
-
スイッチパネルの裏の、オートブレーキホールドスイッチにつながるカプラーを抜きます。
-
車種によって、どのカプラーだか分からない場合は?
-
それは大丈夫です。デンクルのオートブレーキホールドキットは完全に車種別設計になっていて、取説に車種ごとのカプラー位置情報を載せていますので。
-
なるほど。車種ごとに、指定のカプラーを抜けばよいだけですね。
-
抜いたら、製品側のカプラーを差し込みます。製品側のカプラーもオスとメスに分かれているので、付くほうを付けます。
-
カプラーオンだから、逆差しなどの心配はないんですね〜。
-
製品側のもういっぽうのカプラーに、抜いた純正カプラーをつなぎます。
-
これでブレーキホールドスイッチ線への割り込みは完了。

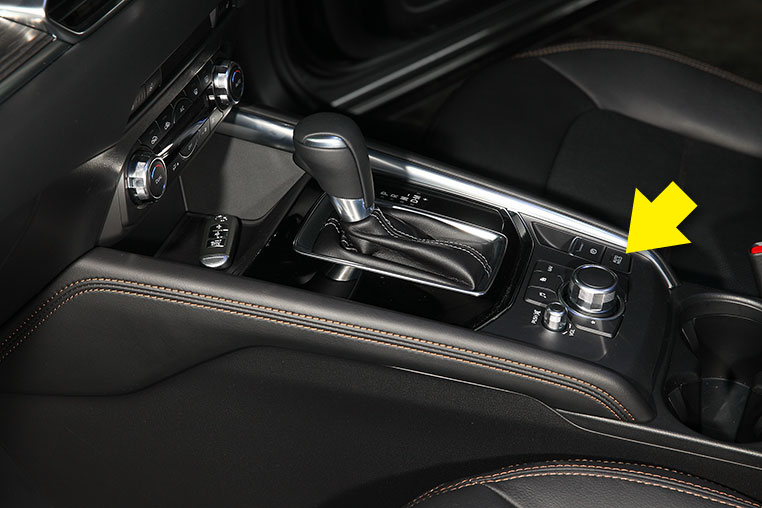

![CX-5のセンターコンソールボックス](../images/column-279-08.jpg)

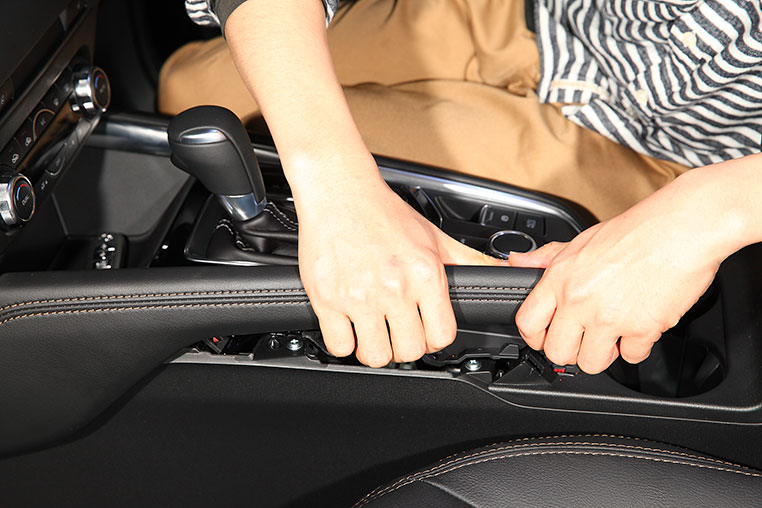

![コンソールボックス左側の枠取り外し](../images/column-279-09.jpg)

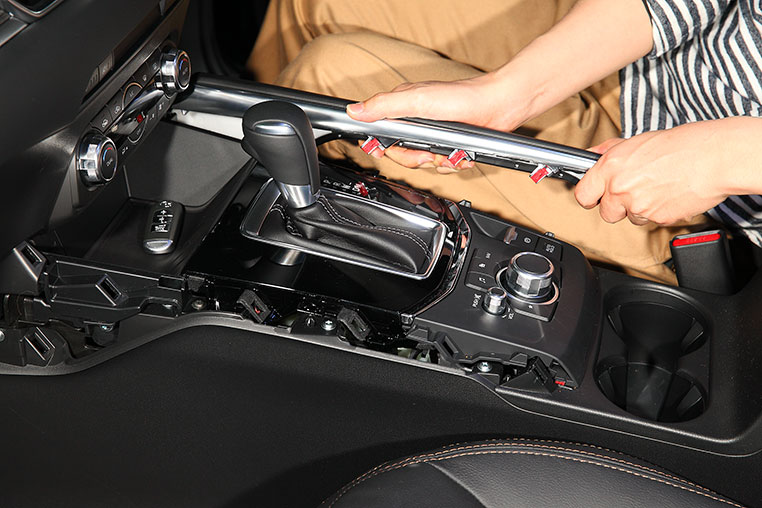

![コンソールボックス右側の枠取り外し](../images/column-279-10.jpg)
まず左右の枠部分を取り外す。

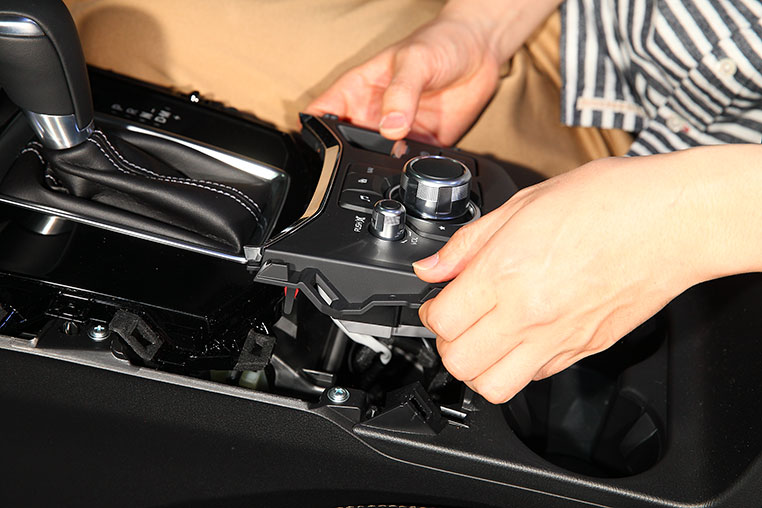

![コンソールスイッチパネル取り外し](../images/column-279-11.jpg)

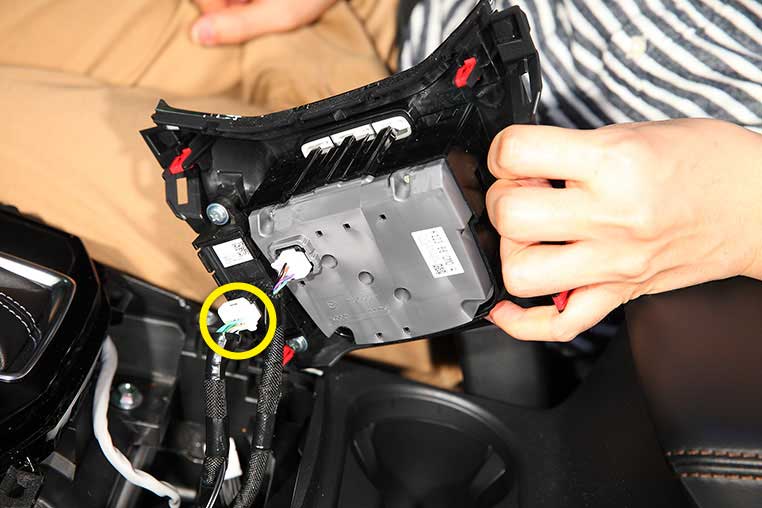

このカプラー
![オートブレーキホールドスイッチの純正配線カプラー](../images/column-279-12.jpg)

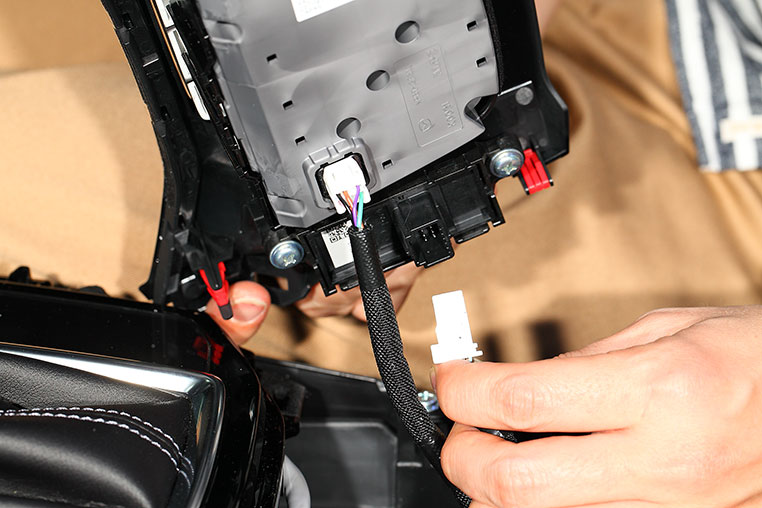

ツメを押しながらカプラーを引く抜く
![カプラーの取り外し](../images/column-279-13.jpg)
スポ!

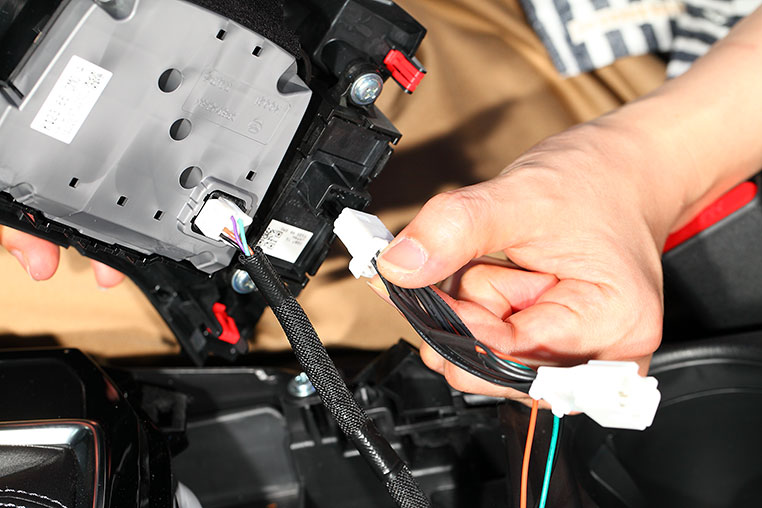

![オートブレーキホールドキットのカプラー差し込み](../images/column-279-14.jpg)

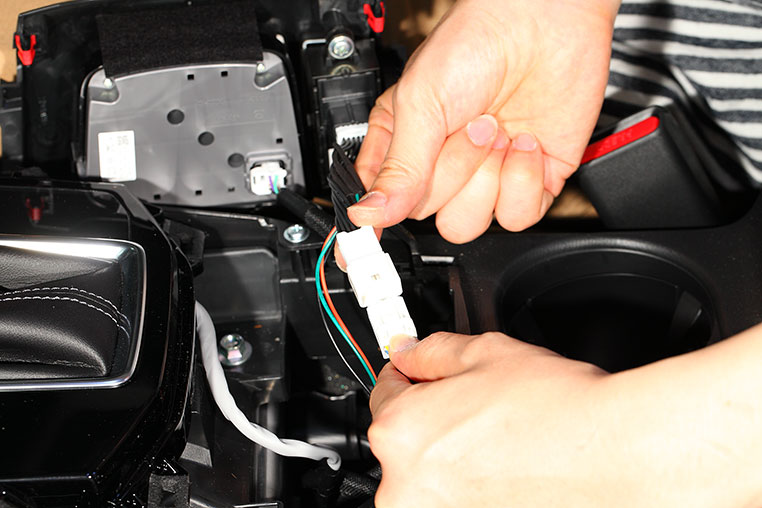

![オートブレーキホールドキットのカプラー差し込み その2](../images/column-279-15.jpg)

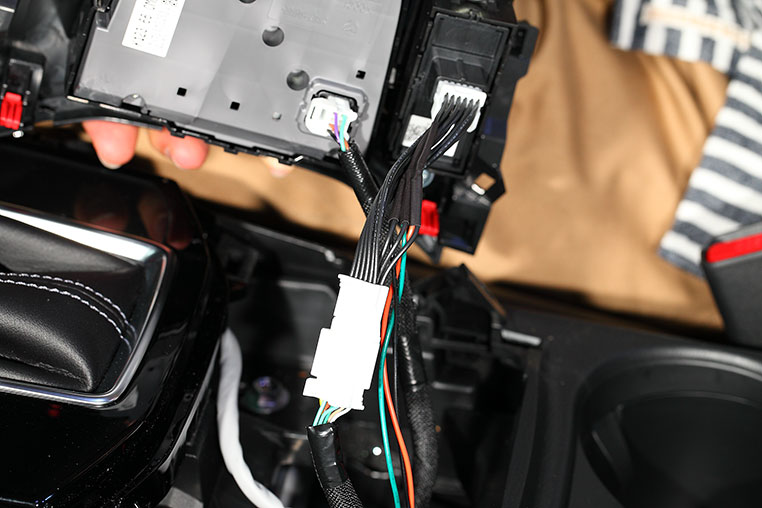

![カプラー割り込み後の状態](../images/column-279-16.jpg)
シートベルト線への接続
-
次に、シートベルト線への接続があります。
-
そんな線があるんだ。
-
シートベルトを装着しているかどうかを、検知している線ですね。これはシート下で捕まえることができます。
-
このカプラーや配線の情報も、車種ごとに説明書に記載してあります。
![シートベルト線の取り出し](../images/column-279-17.jpg)
CX-5の場合はエレクトロタップで合流させる。
ヒューズからのIG電源取り出し
-
最後に電源取り出しですが、これはヒューズからIG電源を取ります。
-
CX-5の場合は、ヒューズボックスが助手席側です。
-
デンクルのキットには、エーモン製のヒューズ電源が付属しています。
-
IG電源ヒューズと、入れ替えで付ければいいんですね。
-
といっても、検電テスターで調べる必要などもなく、車種ごとの位置情報を説明書に記載しているので……、
-
つまり、機械的に指定ヒューズと入れ替えるだけ♫
-
それと、ヒューズ電源を付けた直後に、オプションのスイッチをかませておけば、いつでも電源を切って純正状態に復帰させることが可能になります。
-
まあ、一度付けたらあまりオフにはしなさそうな製品ですが、こんなスイッチもあるよ、ということで。
ステップを外す
![助手席側ステップ取り外し](../images/column-279-18.jpg)

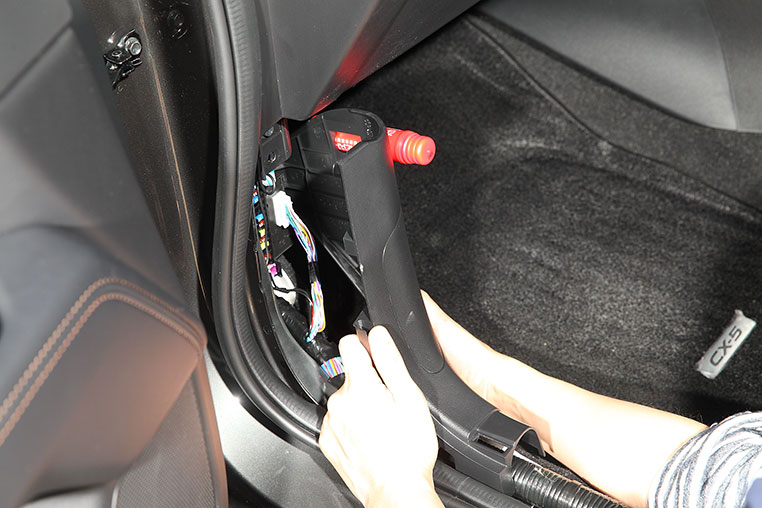

キックパネルを外す
![キックパネル取り外し](../images/column-279-19.jpg)
奥にあるネジを手回しで外してから、手前に引っ張る。

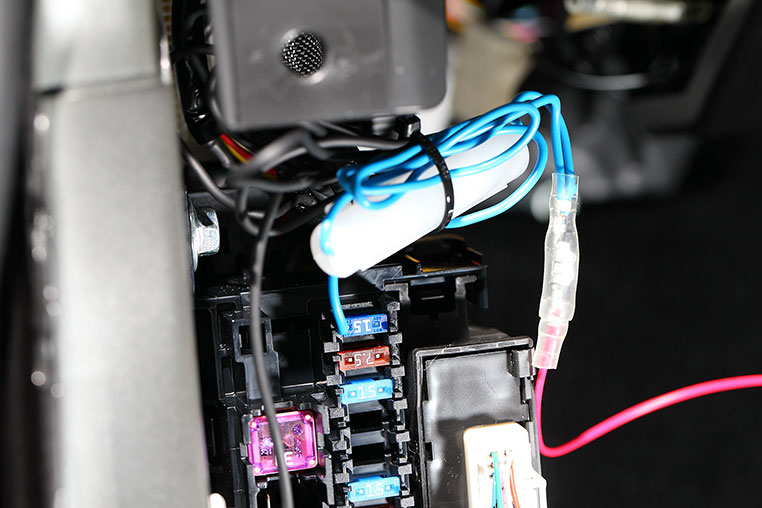

ヒューズ電源を付ける
![ヒューズ電源による電源取り出し後](../images/column-279-20.jpg)

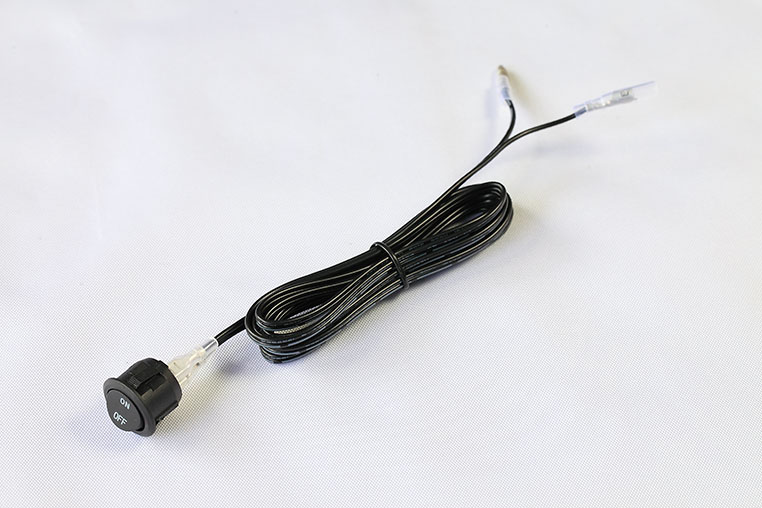

![純正復帰用のオプションスイッチ](../images/column-279-21.jpg)
純正復帰用のスイッチはオプション品。
