LEDテールランプのブレーキ4灯化

---

純正テールランプを、配線加工無しでブレーキ4灯化（全灯化）する方法

純正では光らない部分まで光らせる、ブレーキ4灯化（全灯化）方法を解説。ここでは純正テールランプ無加工、さらに配線加工もなしのカプラーオンキットを使う。モデル車は30ヴェルファイアだが、30アルファードはもちろん、他の車種でも近い手順でできる。

•

  今日は実際に、30系アルファード╱ヴェルファイアへの取り付け方法について解説します。

  ●アドバイザー：DENKUL 岡本研究員

•

  まず、おさらいからです。純正テールランプのブレーキ点灯は、外側パートに限られています。昼間のブレーキ点灯は、こんな感じ（↓）

  ●レポーター：イルミちゃん

30ヴェルファイアの純正ブレーキ点灯


•

  それを4灯化（全点灯化）すると！ 本来は昼間は光らないバックドア側のテールまで、ブレーキ点灯させることができます（↓）

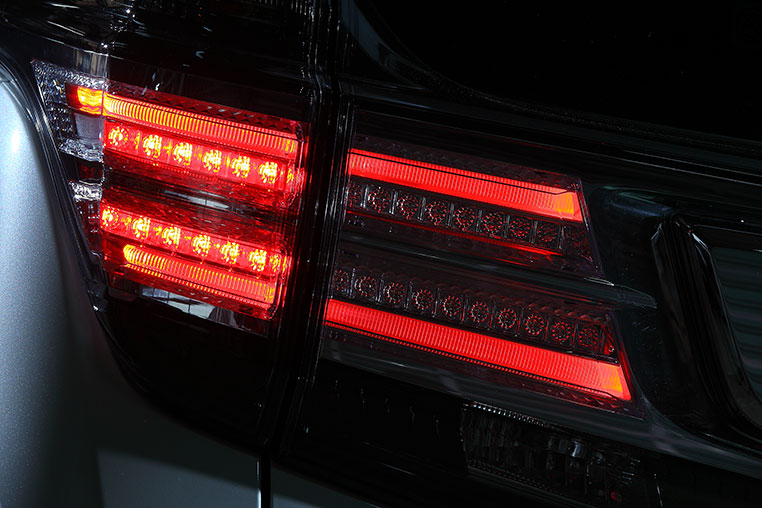

30ヴェルファイアのブレーキ4灯化後


•

  ちなみに30アルファードは、テールの形はちょっと違いますが、状況としては同じです。

•

  だから今回のやり方で、アルファードでもヴェルファイアでも4灯化できるわけですね。

•

  そうなんです。

•

  そして配線を傷付けたり加工したりせず、カプラーオンでテールランプのブレーキ4灯化（全灯化）ができるのが、DENKULのブレーキプラスキット（↓）

DENKUL 30系アルファード╱ヴェルファイア専用ブレーキプラスキット



デンクルのブレーキプラスキット・30系アルファード╱ヴェルファイア用。車種別専用設計。他車種用も存在している（デンクルHP参照）。

•

  取り付けは、テールランプ裏側の純正配線カプラーに割り込ませます。そのために、まずはバックドアの内装パネル（内張り）を外します。

•

  この作業は「バックドア（リアハッチ）内装パネルの外し方」（↓）で、バッチリ詳しく解説しています。

ほぼノーカットで、内張り脱着方法を解説


•

  バックドアの内張りを外すと、こんな状態（↓）になっています。

内装パネル（内張り）の外れたバックドア


•

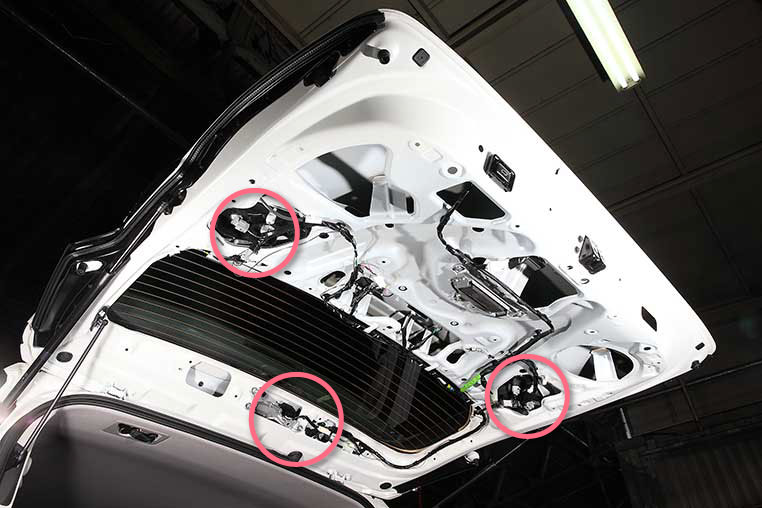

  DENKUL（デンクル）カプラーを割り込ませる箇所は、下の3箇所（↓）です。

•

  まず、バックドア（リアハッチ）側のテールランプの裏側あたりにある、純正のカプラーを見つけます。

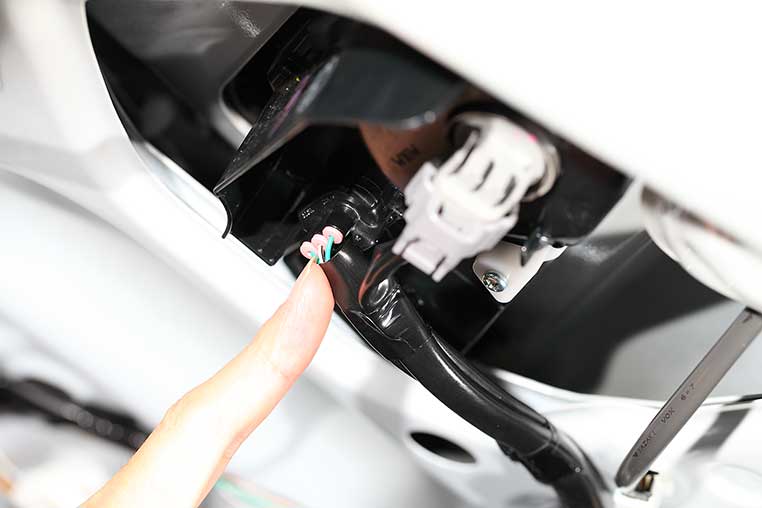

この黒いカプラーがソレ



グレーのカプラーは無関係なので、抜かない。

•

  これが、純正テールランプにつながる配線カプラーです。

•

  黒い方のカプラーですね。これをどうしますか？

•

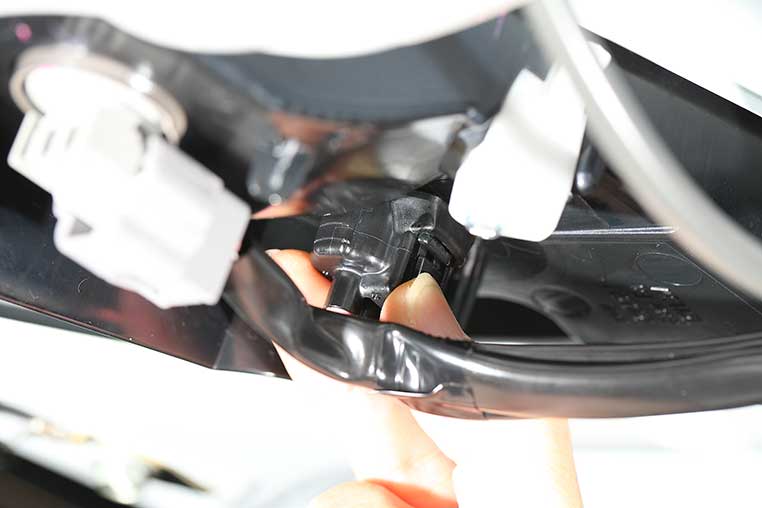

  抜きます。カプラーにはツメがあるので、ツメを押しながら引き抜きます。


•

  手作業でいいんですね。

•

  手でOKです。カプラー外しみたいな工具も便利ですが、ココはなくてもできます。

抜けた！


•

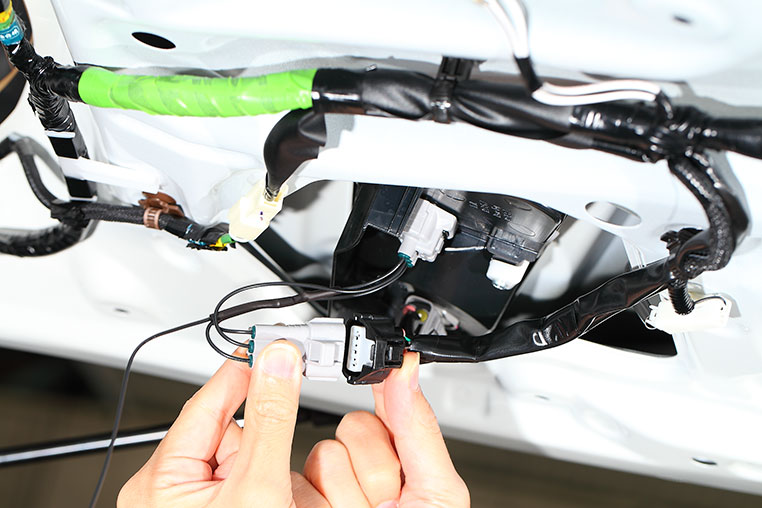

  次に、製品側のカプラーを差し込みます。


•

  抜きっぱなしで宙ブラリンのカプラー（つまり車体側の線）にも、製品側のカプラーをつなぎます。


•

  これって……どのカプラーをどこにつなぐとか、間違えませんか？

•

  それはないです。カプラーはオスメス形状になっていて、テール側（オス）には、製品側のメス、車体側（メス）には製品側のオスしか、つなげようがありません。

•

  そっか。
  間違えようがないのか。

•

  そうですね。付かないときは、そのカプラーは違うよ〜ってことですね。

•

  配線ミスが起こらない。いいですね〜。

•

  それがカプラーオンのメリットでもあります。

•

  なるほど、なるほど。

•

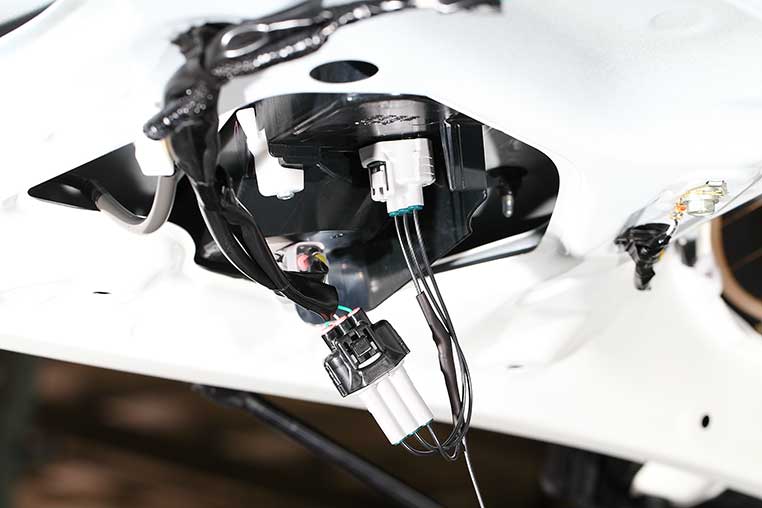

  こうやって2つのカプラー接続をすると、割り込みが完了したことになります。


•

  テールランプは左右にあるので、反対側も同様に割り込ませます。

反対側もやることはまったく同じ


•

  ……ということは、製品側のカプラーに、左右指定があるんですか？

•

  いいえ。ないです。左右のテールのカプラーに割り込ませるので、同じカプラーが2セットずつありますが、どっちがどっちのテールにつながっても大丈夫です。

•

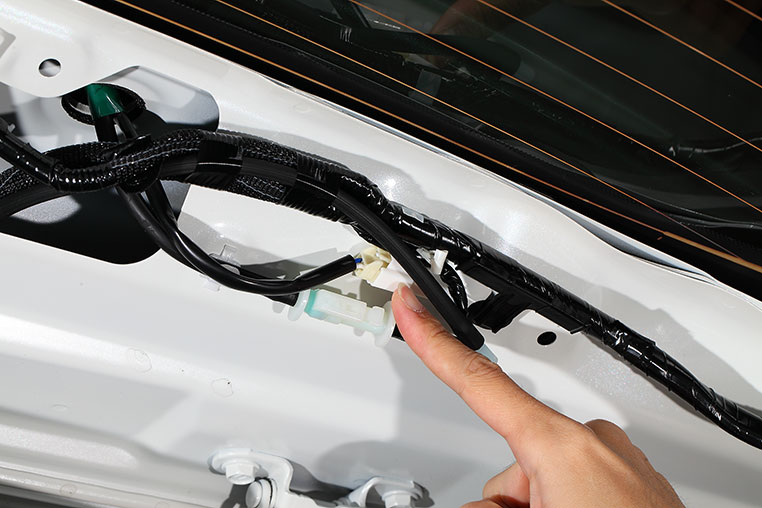

  次はバックドア上部の、ハイマウントストップランプの裏側付近に注目。ここにはハイマウントランプにつながる、純正配線のカプラーがあります。


•

  ここにブレーキの信号が流れているので、それをカプラーオンで取り出します。

•

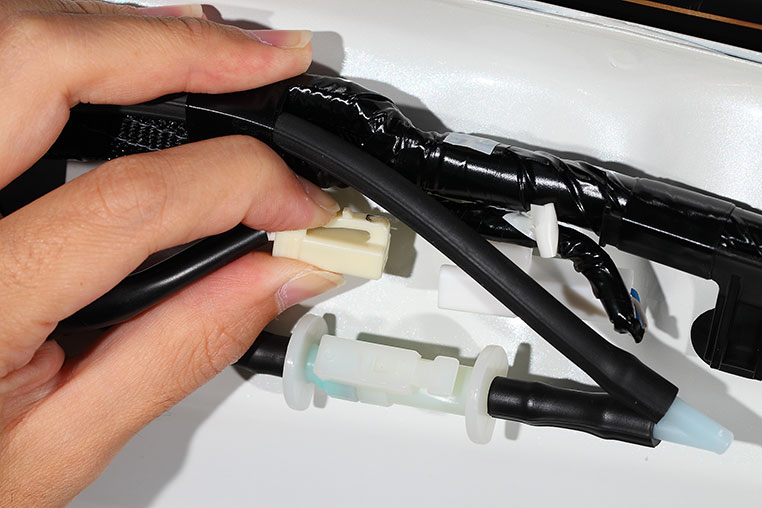

  まずは、純正のカプラーを引き抜きます。

ツメを押しながら引き抜く


•

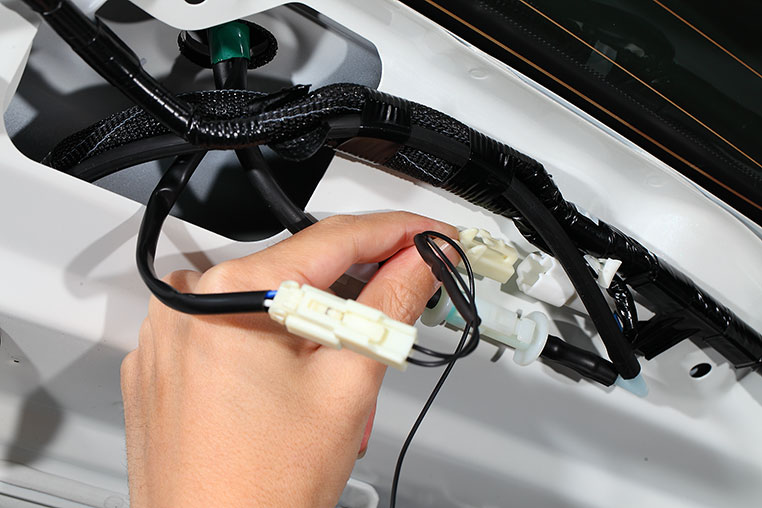

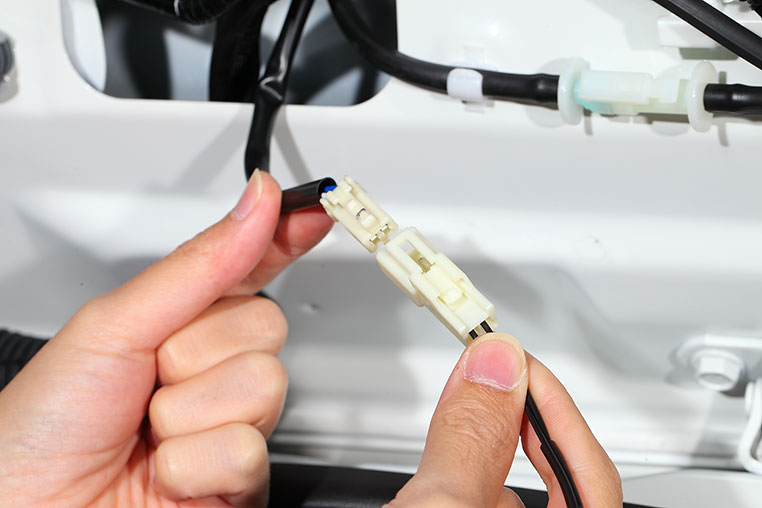

  抜いたら、純正配線のカプラー（オス）に、製品側のカプラー（メス）をつなぎます。


•

  そして、もともとつながっていたランプ側のカプラー（メス）に対して、製品側のカプラー（オス）をつなぎます。


•

  これでハイマウントストップランプの線にも、割り込んだ格好になりますね〜。

•

  取り付けは以上です。あとは配線がプラーンとなったままなので、純正配線などにくくりつけておきます。

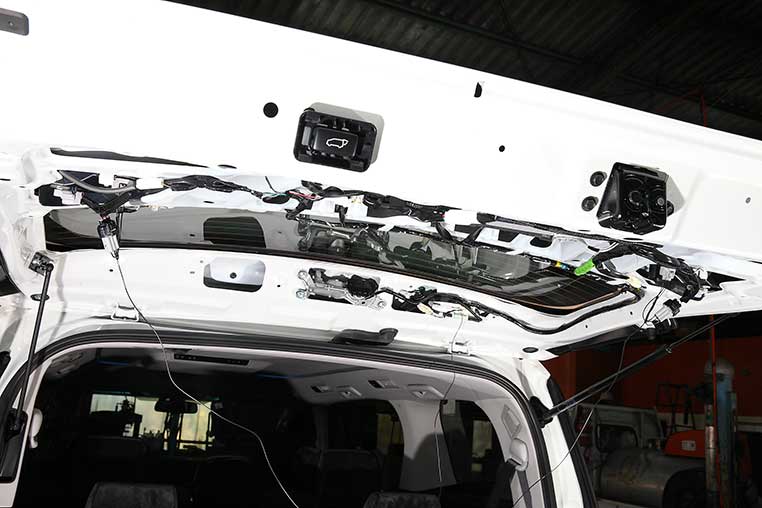

接続しただけだと、こんな状態なので……

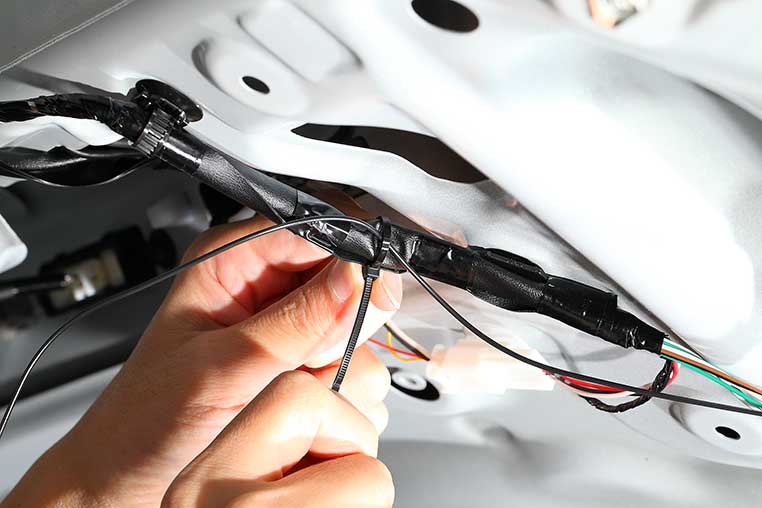

タイラップなどで純正配線にくくりつける

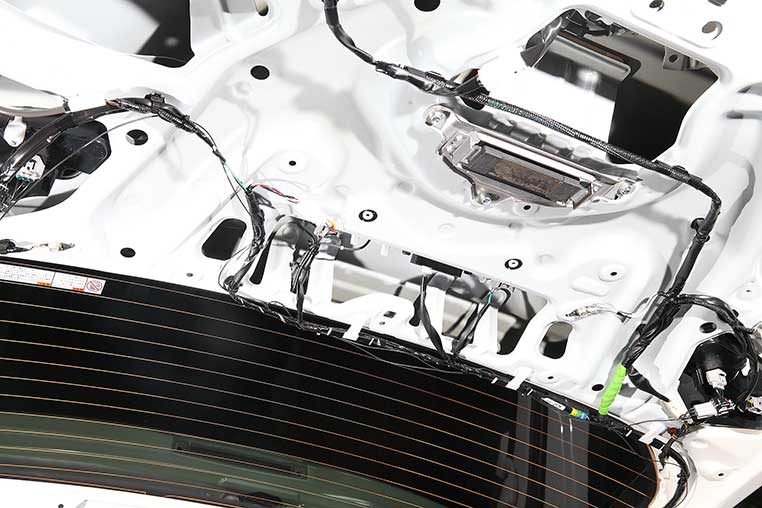

純正配線に沿わせれば、目立たなくなる


•

  純正配線に沿わせておけば、内張りを戻すときに干渉したり……といった問題も回避できますよ。

•

  純正配線を切る、被覆を剥くなどの加工は、一切ナシ！ 30系アルファード╱ヴェルファイアのブレーキ4灯化が、できました〜♫
