車のLED照明に使う調光器の選び方

車中泊やアウトドア用にLED照明を付けたら、明るさを変えられる調光器があると便利。そこでボルトやアンペアなどの基本的なところから「車で使える調光器の選び方」を押えておこう。

•

  今日の話題は車で使う調光器の選び方です。

  ●イルミスタ・アウトドア：長さん

•

  おや？ 〈イルミスタ・アウトドア〉からDIYラボに出向している長さんなのに、アウトドアの話じゃないんだ？

  ●レポーター：イルミちゃん

•

  調光器は車中泊やアウトドアに大きく関わる部品ですので。

•

  ほほう。

•

  というのも、車中泊とかアウトドアで車を使う人が、LEDダウンライトやLEDライトバーを付けるケースが増えていまして…

•

  そういえばエルパラやイルミスタで販売している、車用のLEDダウンライトも大ヒットしているそうな。



エルパラの12V車用LEDダウンライト 3W 15LED

---

•

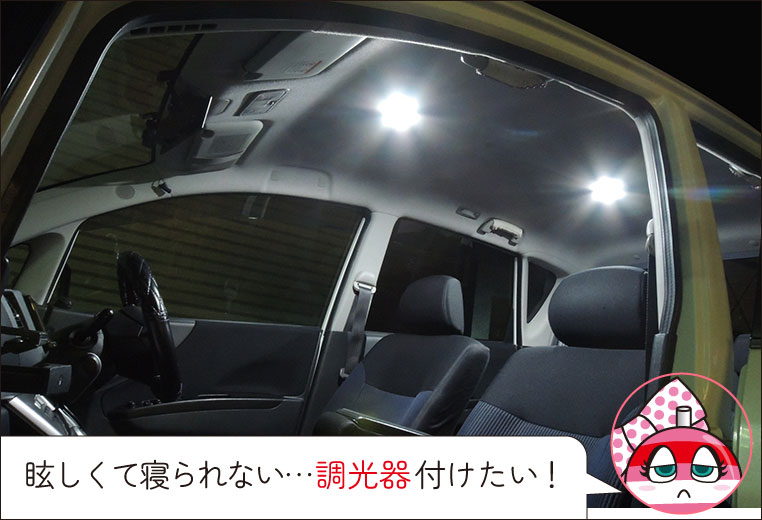

  それで例えば車中泊用途でLEDダウンライトを付けたら、やっぱり調光機能がほしいところじゃないですか。

•

  あー。ダウンライトで室内が明るくなるのはいいけど、寝る前にフルパワーの明るさだと眩しいよねぇ。


•

  LED照明は、明るさによって雰囲気がずいぶんと変わりますから、そういう意味でも調光器がほしいところ。

•

  なるほど。

•

  そこで今回は、車で使う調光器の選び方を、超初心者向きに基本的なところから解説していきたいと思います。

•

  まずは、車で使える調光器の条件からいきます。

•

  そういえば、調光器には「車用」とか「家庭用」とか書いてなかったりするもんね。

•

  そうなんです。そこでまずは、DC12Vに対応しているかどうかを確認します。

•

  そうではないものも、あるよと。

•

  中には家庭用のAC100V用の製品もありますので。

•

  AC100V用は家のダウンライト用の調光器、みたいな感じですね。

•

  そうですね。まあ調光器の場合は5V～24Vのラインナップが多いので、たいていのものは12V対応にはなっているとは思いますが、全てではないので。

•

  まずは対応電圧をチェック、と。

•

  次に重要なのが、対応する電流（アンペア）の量です。

•

  それこそ、調光器によっていろいろありそうですね。

•

  そうなんです。対応電流は2アンペア程度のものから、30アンペアといったものまであります。

•

  そんなに幅広くあるのか～。

•

  電圧とは違ってこちらのほうが選び方が難しいですよね。

•

  初心者の人は、何アンペア位あったらいいのか判断がつかないと思うし。

•

  あくまでも目安としてですが、例えば1個0.2アンペアの車用ダウンライトを4灯天井に埋め込んだら、0.8アンペア流れますよね。

LEDダウンライト（0.2A）を4個付けた

0.2A×4＝0.8A

•

  いっぽうLEDライトバー（58センチ）を付けると、1灯あたりで0.75A位いったりします。

LEDライトバー（0.75A）を4個付けた

0.75A×4＝3A

•

  ライトバーを4本も付けたら、それなりの電流量になるんですね。

•

  ここで重要な注意点。「計算上3アンペアだから、容量3アンペアの調光器を選ぶ」というのは危険なのです。

•

  マージンの大切さは、エルパラ・平川研究員もいつも言っていますね。

•

  そうですね。余裕を持って2倍、3倍……例えばここでは定格電流8アンペアの調光器を選んでおけば安心できる、といった具合です。

•

  そうやって考えると、思ったより大きい容量の調光器が必要になりそうな……

•

  まあ、それを計算にいれても、車のLED照明用途としては、定格電流5～8アンペアもあれば十分なケースがほとんどだと思います。

•

  えーっと、つまり電圧が12Vに対応していて、電流が5～8アンペアに対応する調光器が車に向いていると。

•

  はい。スペック上からは、そういうことになります。ただ実際に車で使うとなると、他にも選び方に関わるポイントがあります。

•

  次は調光器のサイズについてです。

•

  ふむ。

•

  車で使う調光器の場合は、コンパクトな方が都合がいい。

•

  パネルの裏に隠したりするから。

•

  そうなんです。本体サイズが大きいと、車内で隠せる場所が限られてしまいます。

•

  ふむ。

•

  特に一般的に販売されているボリューム（ツマミ）式の調光器は、長い部分で9センチ前後のものが多く、比較的大きめです。



リモコン付きボリューム調光器（8174）

---

•

  そもそもボリューム（ツマミ）付きの調光器を車で使おうとするのに無理があるのでは？

•

  確かにリモコン調光タイプの調光器を選べば、本体サイズは小さく、気にする必要はなくなりますよね。

•

  車のLEDカスタムではこのタイプがよく使われていますね。

ミニRF調光コントローラー



エルパラで販売開始になった、mini RF 調光コントローラー

---

•

  はい。リモコン調光タイプなら、本体は裏に隠して設置できるのがメリットですから。

•

  ふむ。

•

  しかしですねぇ、いっぽうで「ボリューム調光器を使いたい」派も少なくないと思うのです。他ならぬ私もそうなんです。

•

  そうねぇ。操作感的に捨てがたいのは、分からなくはないけど……

•

  そこで！ 取り付け方法にひと工夫すれば、ボリューム調光器を車内で使うこともできるよ、というお話もしたいと思います。
