車を便利にする電装DIY

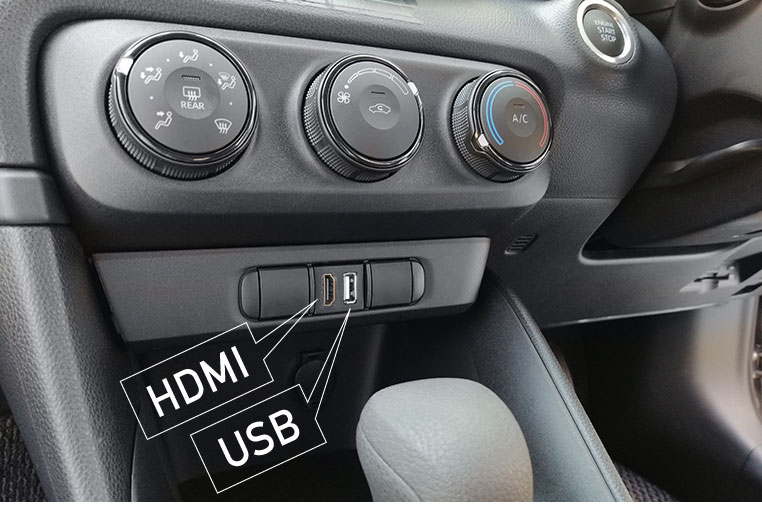

空きスイッチホールにUSBやHDMIの入力端子を持ってくると便利

USBやHDMIの入力端子を増設できる延長ケーブルを紹介。取り付け位置は、使いやすい純正の空きスイッチホール。そこにUSBやHDMIをプスッと挿せるようにできるので、カーナビの背面にHDMIやUSB端子があるとしたら、ぜひやりたい。

空きスイッチホールを活用するUSB/HDMI延長ケーブル

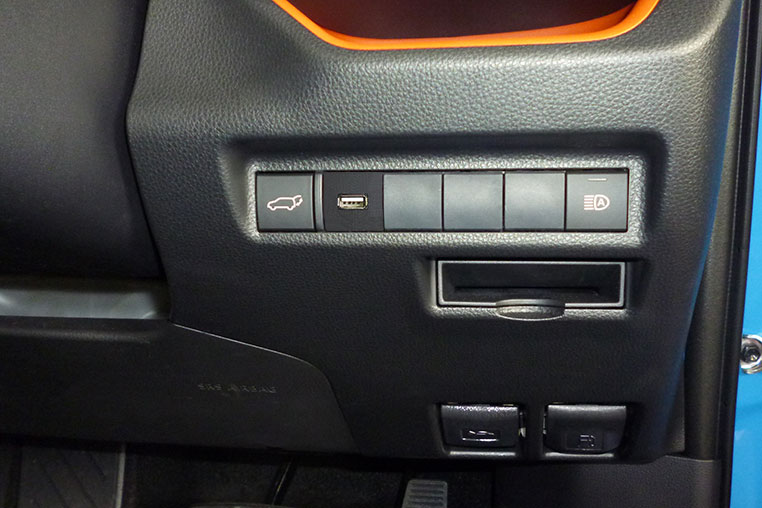

ビートソニックの「USB13」を取り付けた例

ビートソニックの「USB12」を取り付けた例

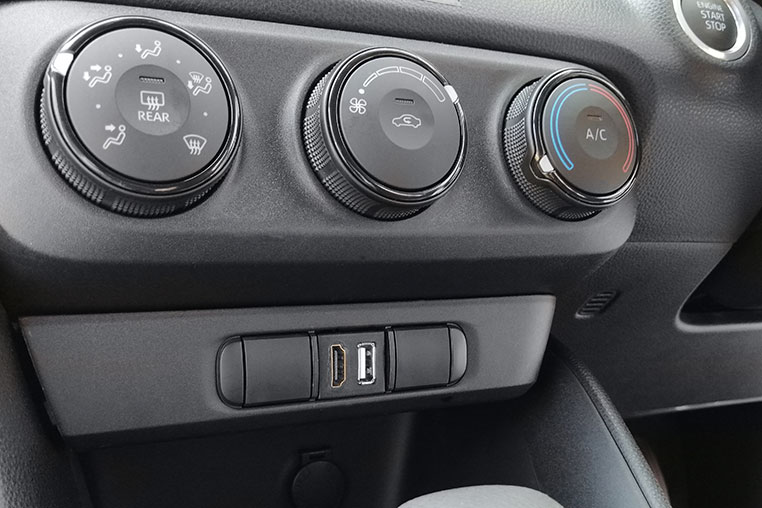

ビートソニックの「USB14」を取り付けた例。前者2つとは適合する空きスイッチホールのサイズが異なる。

✔ なお、延長ケーブル側のHDMI端子は一般的な「タイプA」だが、カーナビ側のHDMI入力端子はいくつか種類があるので、場合によっては変換ケーブルも必要になる。

Amazonでも販売されているビートソニック UCH3D

今回登場した3種類を整理すると、「USB12」はHDMI延長ケーブル、「USB13」はUSB延長ケーブル、「USB14」はHDMIとUSBのセットの延長ケーブルとなっております。

USB12

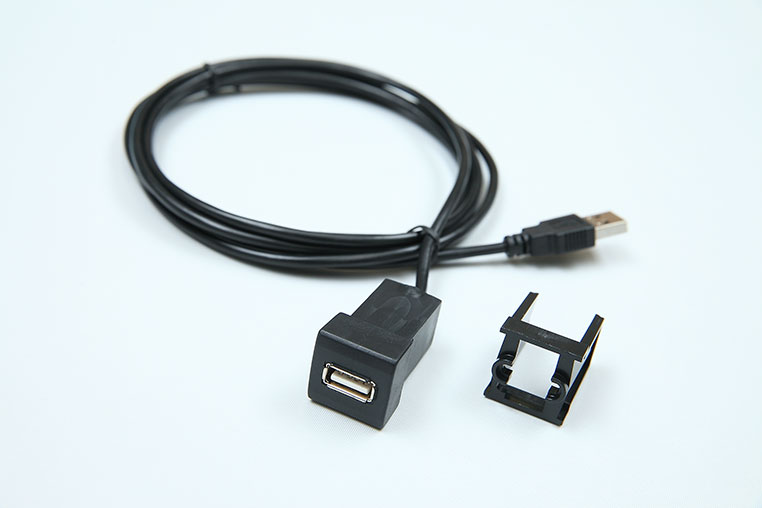

USB13

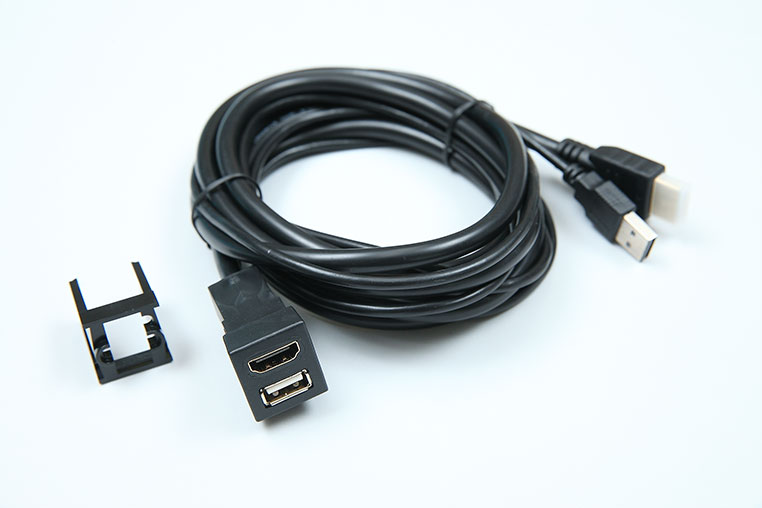

USB14

詳細スペックは、ビートソニック「USB12/13/14」参照。

これらは、トヨタ╱ダイハツ車の空きスイッチホール用になります。
空きのスイッチホールがあれば、付けられるのでしょうか？
空きスイッチホールのサイズ・形状も、車種や場所によって変わりますから、合う・合わないの問題はありますね。
そうか。
空きがあっても、サイズが合わないかもしれない。
例えばアルファードは、もっと大きめのスイッチホールの空きしかありません。「USB12」や「USB13」のような正方形に近い小型のスイッチホールには、余りがないんです。
では今回のタイプは付けられない。

✔ 既存製品にはもう少し大きめの「USB10」もあり、これはアルファードに適合する。また、ホンダ車用の「USB11」もある。

※ビートソニック「USB10/11」参照。

いっぽうハリアーを例にすると、小さい正方形の空きスイッチホールがあったりする。
そのへんは車種によって事情がいろいろなんですねぇ。
現状のトヨタ車の場合、厳密にいうと、空きスイッチホールのサイズは5種類くらいありますので。
そんなにあるんだ。
ですから、ビートソニック公式サイトで適合表を公開しています。製品の詳細サイズも記載しているので、空いているパネルのサイズを測って適合を判断することもできますね。
オプション装備の内容によっては、塞がっている可能性もある？

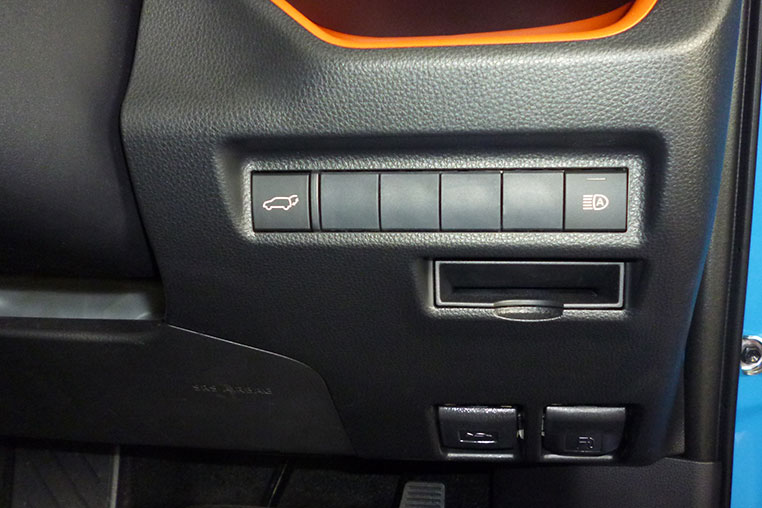

そうですね。まずは、実車の空きスイッチホールを確認して、そのサイズを測ってみましょう。
そういう意味ではフルオプションの車より、チラホラ空きがあるくらいのほうが後付けを楽しめるなぁ。
ちなみに、小さい正方形タイプの空きスイッチホールですと、2つくらい余っている車種は、けっこうザラにありますよ。

DIY Laboアドバイザー：渡邊悠二
カーエレクトロニクスの雄、ビートソニックにおける技術部のホープであると同時に、同社の「顔」としての活躍も期待される人物。プログラマー出身で、ITにも車にも強いが、いちばん得意なのは料理という説も。●ビートソニック TEL 0561-73-9000
