バッ直の知識

---

エーモンのバッ直ケーブルには種類があるが、どう違う？

バッ直ケーブルの選び方。DIY用品の定番・エーモンのバッ直ケーブルには種類があるが、それぞれどのような違いがあるのか。初心者でも選べるように、わかりやすく解説する。

•

  電源をバッテリーから直接取るためのコードを、バッ直ケーブルと言いますが……

  ●レポーター：イルミちゃん

•

  エーモンにも、バッ直に使えるケーブルはいくつかありますよ。

  ●アドバイザー：エーモン 中塚研究員

•

  そこ。

•

  ……え、何か？

•

  「エーモンのバッ直ケーブル」といっても、一種類ではないんですよね。

•

  そうですね。バッテリーから直接電源を取るためのケーブル、という意味では以下の3種類がありますので。

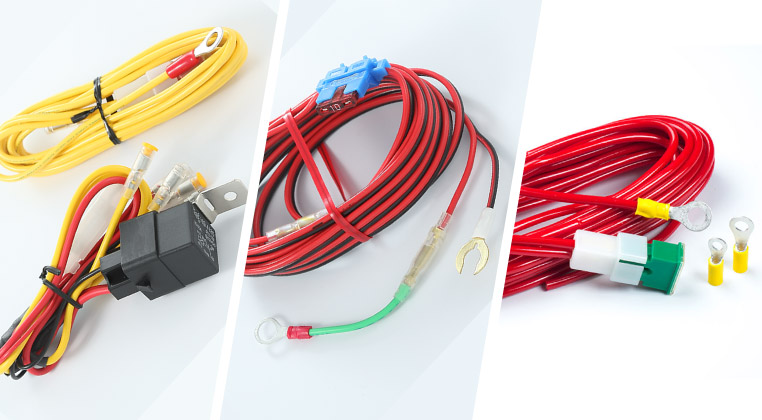

エーモンのバッ直ケーブル

✔ リレー付電源ケーブル（2049）

---

✔ 電源取り出しコード（E341）

---

✔ 大容量電源取り出しコード（1188）

•

  定番はリレー付電源ケーブルですが、リレーなどは付いていないシンプルなバッ直用のコードもあります。

•

  しかし、例えばアンプ取り付けで「電源をバッ直で取るならどれがいい？」となったら、どれがいいのか分からない人も多いと思う。

•

  なるほど。では、3つのバッ直ケーブルの違いを説明しておきましょう。

•

  リレーが付かないシンプルなバッ直ケーブルから解説すると、まず電源取り出しコード（E341）があります。



Amazonでも販売されているエーモン 電源取り出しコード（E341）

•

  この「E341」は、エーモンのバッ直ケーブルの中では最も細く、容量が小さいタイプです。

•

  そうか。
  配線コードの太さの違いもあるんだ。

•

  そうですね。「E341」は1.25スケアの太さで、容量は10アンペアまで、です。

•

  10アンペアということは、消費電力に換算すると……

•

  12V車の場合は120Wです。つまり「120W以下の電装品に対してバッ直で常時電源を供給する」目的なら、E341でもOKです。

•

  なるほど。

•

  そして、もっと大容量の電源がほしいなら、大容量電源取り出しコード（1188）を使います。



詳細はAmazonのエーモン 大容量電源取り出しコード（1188）

•

  この「1188」は5スケアの極太ケーブルが使われておりまして、最大40アンペアもの電流が流せます。40アンペアのスローブローヒューズが付いています。

•

  40アンペアは、消費電力に換算すると……

•

  12V車なら480Wですね。

•

  容量がぜんぜん違うんだ。

•

  そうなんです。ですから、大容量の電装品……例えば大型のパワーアンプのバッ直ケーブルなどに使うのなら、こういったケーブルを使います。

•

  なるほど、なるほど。

•

  ただ「E341」は電源線とアース線がセットになっているのに対して、「1188」は電源ケーブル（プラス線）のみです。

•

  まあ、電源だけバッ直で取れればいいんですけどね。

•

  しかし、例えば大容量のパワーアンプを付けるときなど、大きな電流が流れるのはプラス線だけではないわけですよ。

•

  ……むむ。

•

  同じだけの電流がマイナス線側にも流れますから、アースケーブルも太いものを使っておくのが望ましいです。

•

  そういえば……そういう理屈になる。

•

  というわけで、「1188」に対応する「大容量アースコード（1189）」も用意してあります。



詳細はAmazonのエーモン 大容量アースコード（1189）

•

  これはつまり、1188と同じ配線スペックの、マイナス線バージョンということね。

•

  もうひとつが、リレー付電源ケーブル（2049）です。



【Amazon.co.jp限定】エーモン リレー付電源ケーブル (2049)

•

  「2049」の容量は30アンペア……つまり12V車なら、360Wまでの電装品に使えます。

•

  バッ直ケーブルにリレーが付くと、なにがヨイのでしょうか？

•

  リレー無しのシンプルなバッ直ケーブルだと、常時電源をバッテリーから直接取ることしかできません。

•

  まあ、バッテリー自体が常時電源ですので……それは当たり前ですが？

•

  しかしリレー付電源ケーブルを使えば、ACC電源（アクセサリー電源）などと連動させて、ACC電源もバッ直で取れることになります。

•

  バッ直なのに、ACC電源……？

•

  正確に言うと、バッ直で取った常時電源を、ACC連動で流す……ということですが、要するに大容量で安定したACC電源を確保できます。

•

  なるほど。

•

  リレーに連動させる電源をイルミ電源にすれば、大容量のイルミ電源も取れますね。

•

  つまり、ほしい電源の種類が、バッ直で手に入るってことか。

•

  そういうことでございます。

•

  エーモンのバッ直ケーブルの違いが分かったぞ～。

•

  容量の違いは重要なので、もう一度整理しておきます。

エーモン バッ直ケーブルの容量（電流と消費電力）

リレー付電源ケーブル（2049）	30A（360W）以下
電源取り出しコード（E341）	10A（120W）以下
大容量電源取り出しコード（1188）	40A（480W）以下
大容量アースコード（1189）	40A（480W）以下

※カッコ内の消費電力は12V車の場合。24V車なら、その倍まで対応できる。

---

•

  使う電装品の容量（消費電力）を確認して、超えないように選びましょう
