基礎知識まとめ

チップLEDの自作方法

チップLEDをユニバーサル基板に付ける方法

ランドにハンダを盛る

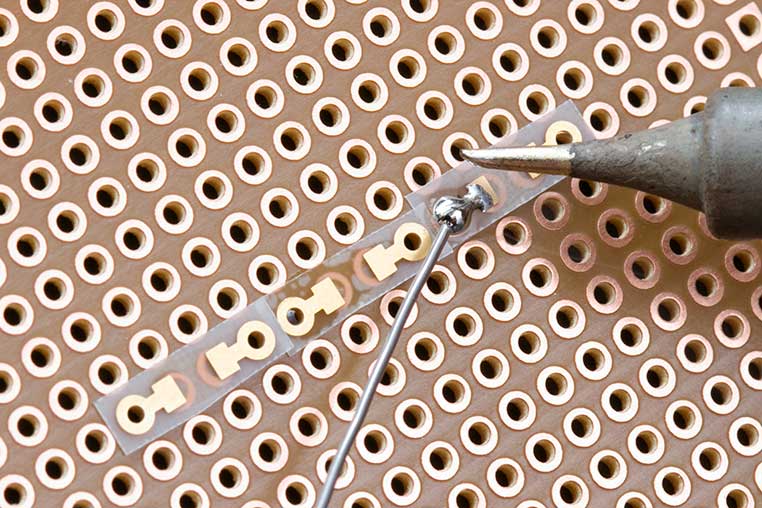

平川チップLEDをハンダ付けするときはまずランド側の片側にハンダを盛ります。これは専用基板でもシール基板でも同じ。

片側のランドにハンダを盛る

次のLEDのランドとつなぐ

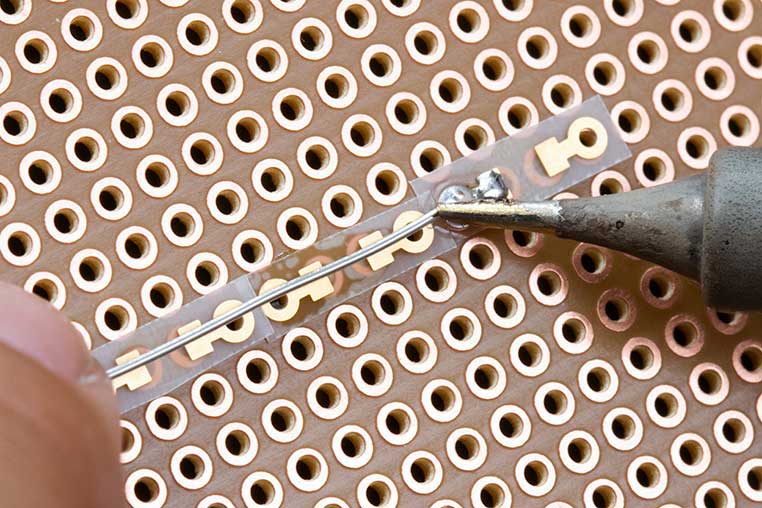

平川今回は「白色の3528を3個直列にする」ので、2個目のチップLEDへつなぐためのスズメッキ線を埋め込みます。

スズメッキ線をハンダに埋め込む

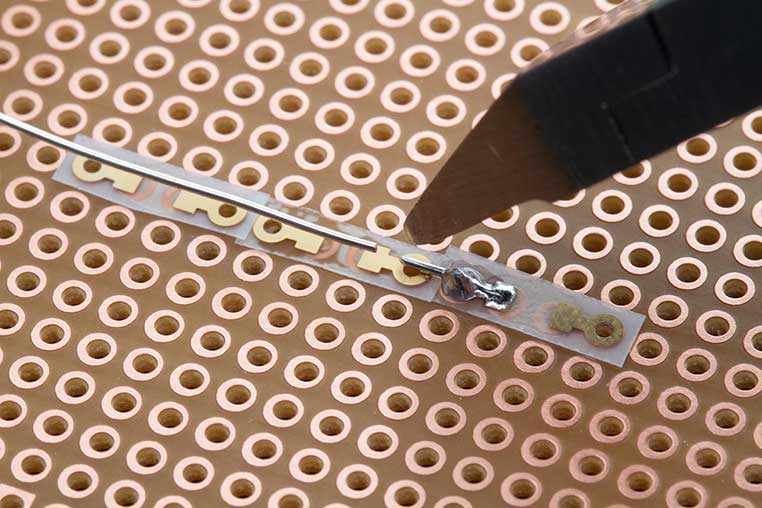

平川このスズメッキ線は隣のLEDのランドまで届けばよいので短くカットします。

スズメッキ線をカット
イルミ

シール基板だけではLED同士の接続はできないので、橋渡しが必要になるわけですね。

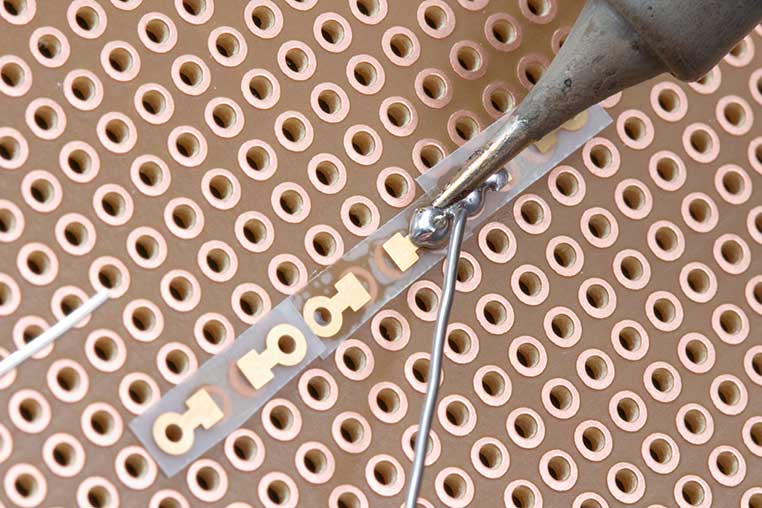

平川そして2個目のLED側のランドにもハンダを先に盛っておきます。

隣のLEDのランド(片側)にもハンダを盛っておく

チップLEDを付ける

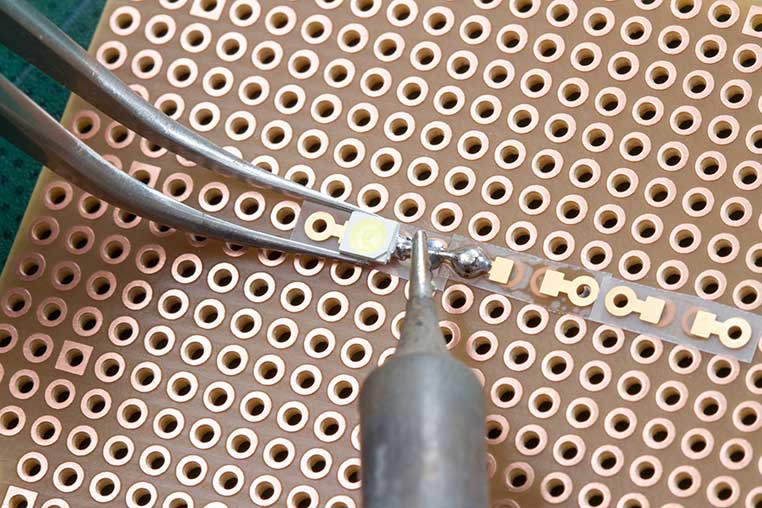

平川まず1個目のチップLEDを付けます。先に盛ってあるランドのハンダを溶かしながら付けます。写真は1個目のLEDのマイナスをハンダ付けしているところ。

1個目のチップLEDのマイナスをハンダ付け
イルミ

今回使った3528は、切りかき=マイナス。でもこれはチップLEDの仕様によって変わるので注意です。

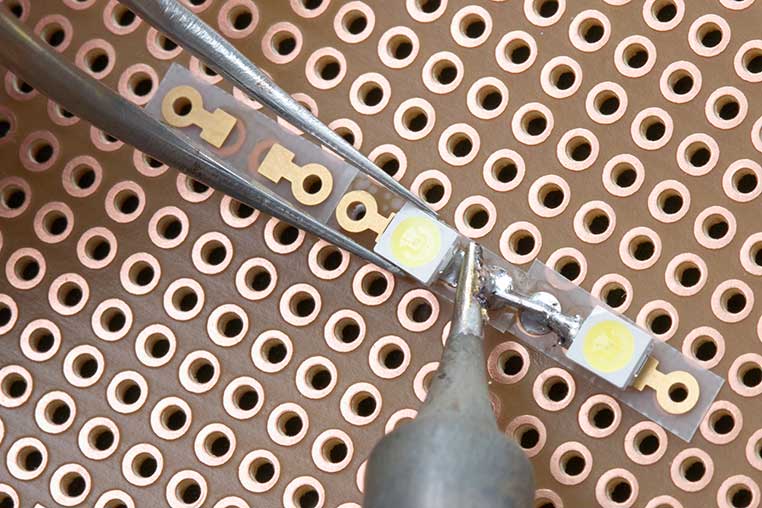

平川作業しやすいよう基板の向きを変えて、2個目のLEDのプラスをハンダ付けしているところです。

2個目のチップLEDのプラスをハンダ付け
イルミ

これで1個目のマイナスと、2個目のプラスがつながるわけです。

平川続いて2個目のマイナス側をランドにハンダ付けしています。

2個目のチップLEDのマイナスをハンダ付け

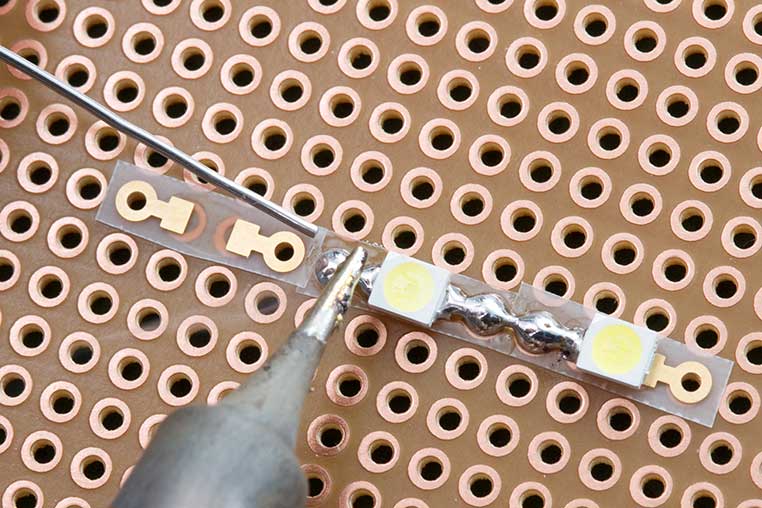

平川2個目から3個目をつなぐために再びスズメッキ線を埋め込み、3個目LEDのランドに届く長さでカットしているところ。

2個目と3個目のチップLEDをつなぐためのスズメッキ線を埋め込み

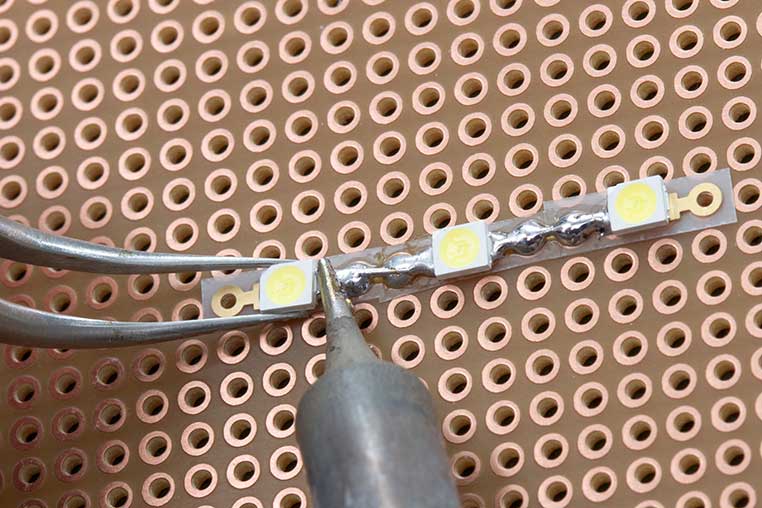

3個目のLEDのプラス側をハンダ付けしているところ。先にハンダを盛っておいて、溶かしながら付けるのは同じです。

イルミ
3個目のチップLEDのプラスをハンダ付け
