DIY向けのLEDネオンチューブを使った、LEDネオンサイン=文字が光る看板の作り方。ちまちました根気のいる作業にはなるが、難易度は高くないし、街で見かけるようなLEDネオン文字を安く作れる。
LEDネオンサインボードの土台を用意
-
ひぃー。
●DIYラボ別館：所長
-
と、とりあえず開けるしかないか。
●DIYラボ別館：ユキマちゃん
-
その前に、エルパラ・平川研究員がここにいるのはマズイぞ……って、あれ？
-
いつの間にか姿を消している。
さすがね。
ねぇ。
ちょっといいかしら？
DIYラボ本館：イルミちゃん
-
こっ…これはこれは、そっそそ……総務課のイルミちゃん。
-
？
こんにちは……。 -
所長は黙っててよ。……こんなところまで、はるばるなんの用？
-
……また何か、やらかそうとしてるの？
-
まだ何もやってない！
アンタがジャマするから。 -
まだ？
私、なんかジャマした？ -
（墓穴を掘ってるじゃないか。ドジドジ）
-
……。
（しまった） -
それより、今ちょっと出られる？
-
ほう……
いきなり連行する気？ -
わ、私はどうなるのでしょうか？
-
ああ。
所長は大丈夫ですよ！ -
わー、そうですよねー！ 分かって頂けると思っていましたが……。今回の件につきましては私は何も……
-
ちょっと、ちょっと……。
-
恒例の、DIYラボ・年末スペシャルの打ち合わせをしたいんで、ちょっとユキマちゃんをお借りしようと思って。
-
あん？
-
年末スペシャル？
-
あ！ あ～～～そっちね！
-
私ね、いい企画を考えたんだけど、それで……
-
今は無理ね。
-
どうせ年内は、もう別館は活動しないんでしょう？ この間「飾り熊手」を光らせて、すっかり手じまいモードだったし。
-
ふふふ。
ところがどっこい…… -
どっこい？
-
な、なんでもないわよ。大掃除が終わったらそっちに行くから、待ってなさいよ！
-
じゃあ、あとで本館の会議室に来てよね。
-
ふー。
なんとかうまくかわせたようね。 -
うまく……っていうか、ボロ出しまくりじゃないか。聞いてられんよ、まったく。
-
自分だって可愛い部下を切り捨てて、身の保身に走ろうとしたクセに！
-
あれは演技に決まっとるだろ。2人とも捕まったら企画が進まないじゃないか。
-
まあまあ、ケンカしないで。今回は2人ともいい仕事をしてくれましたよ。
●アドバイザー：エルパラ 平川研究員
-
あ。
戻ってきた。 -
アンタ、いったいどこに逃げてたのよ？
-
裏道からいったん本館の倉庫に戻って、コレを取ってきたんだ。イルミちゃんがこっちに来ている隙に。
-
考えてみると、ネオンサインボードを作ろうとしているのに、土台のボードを忘れていたのを思い出して。
-
これは何の板ですか？
-
「発泡PPシート」っていう名称ですね。これはエルパラでは売っていないので、市販品ですが。
-
吊り下げ看板などに……って書いてあるね。
-
今回は450ミリ×900ミリサイズを用意しました。
-
看板用のネオンサインボードだから大きいのがいるんだ。
-
サイズ的にこっそり持ち出すのは無理あると思ったけど、3人がこっちで押し問答しているおかげで、楽勝だったよ。
-
ピンチをチャンスに変えるとは……さすが私の一番弟子ね。
-
…はいはい。
-
なるほど。こういうボードに、LEDネオンチューブを曲げながら固定して作るのか。
-
よーし、今度こそ取りかかろう！
LEDネオンサインの作り方。まずはボードの仕込み
-
まずは、型紙を用意します。
-
ちょ、ちょっと待った！ こんなふうに上手く文字を描くこと自体が難しいと思うんだが？
-
これは書いたわけじゃないんですよ。フリーフォントなどにもネオン文字の書体はあるから、そういうのを利用して、プリントアウト後に貼り合わせただけなんです。
-
なるほどね。ネオン文字用のフォントがあるのか。
-
例えばこういうやつね。
-
それはやめてぇ～!!
-
まあ、ここまでは各自が自由に書体と文字を決めるとして……ここからがネオンサインボードの作り方ね。
-

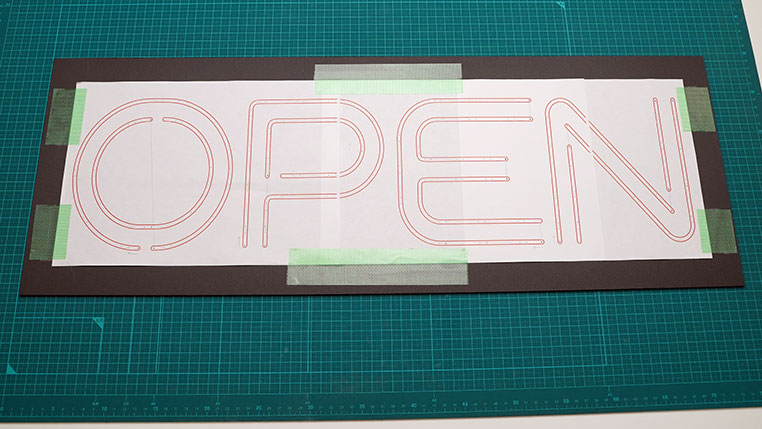

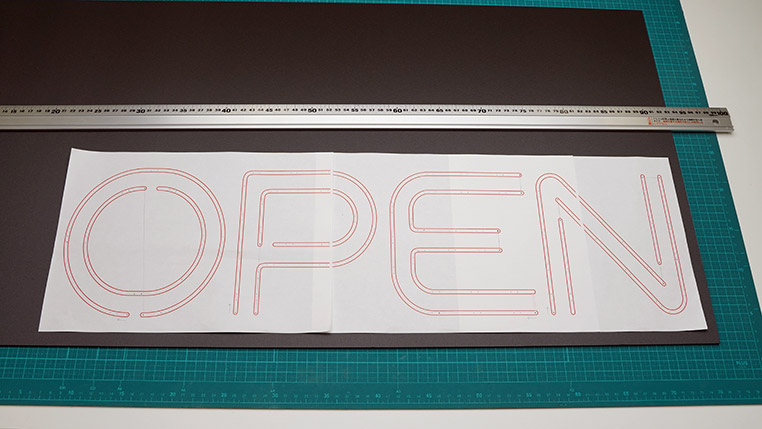

次に、さきほどの発泡PPシートのようなボードに、型紙を置きます。
-
今回はこのように切り出しました。
-
型紙の文字に合わせて、ホルダーの位置を決めます。
-
ホルダーって、1文字に対してこんなに使うんだ。
-
そのへんはまあ文字の形によるけど、こうすればシンプルなホルダーでも文字の形はできる。
-
なるほどね。確かに数があれば、レールホルダーがなくてもできそうだ。
-

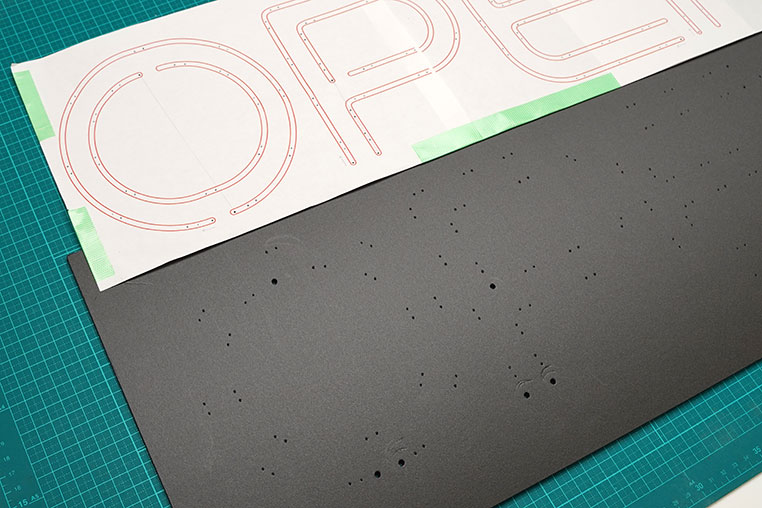

マーキングできたら、いったんホルダーをよけて、先の尖った工具でPP発泡シートに穴を開けます。
-

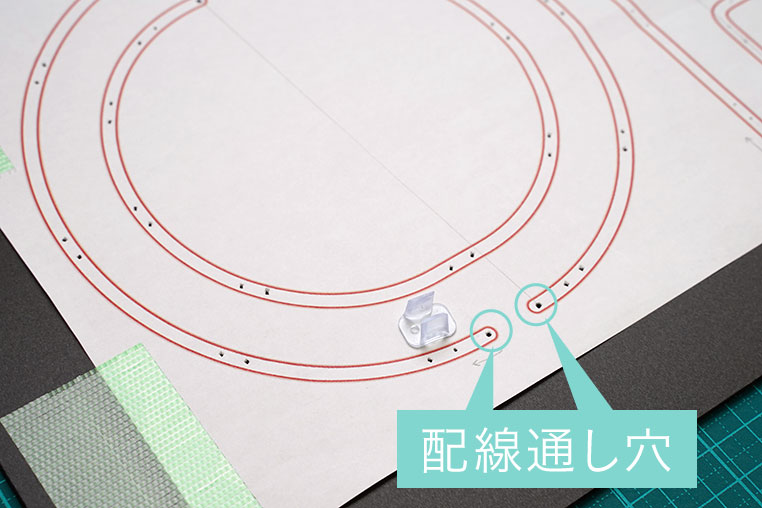

ポイントはホルダー位置決めの段階で、LEDネオンチューブ配線の「通し穴」を、どこにするかも考えておくこと。
-
配線はこの穴を通して、ボードの裏側に出すんだね。ナルホド。
-
その位置には、ホルダーがカブらないようにする。
-
これを繰り返して全ての文字のマーキングができたら、型紙を外します。
-

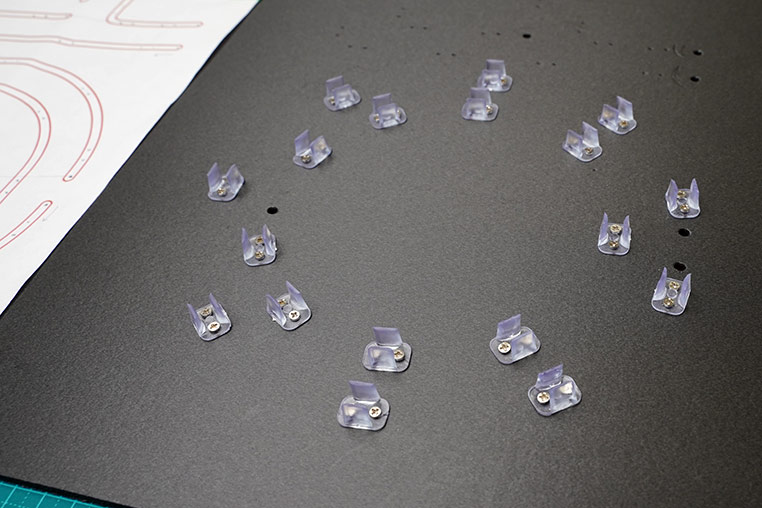

そして今度は、ボードに直接ホルダーを付け直せばいいんだね～。
-

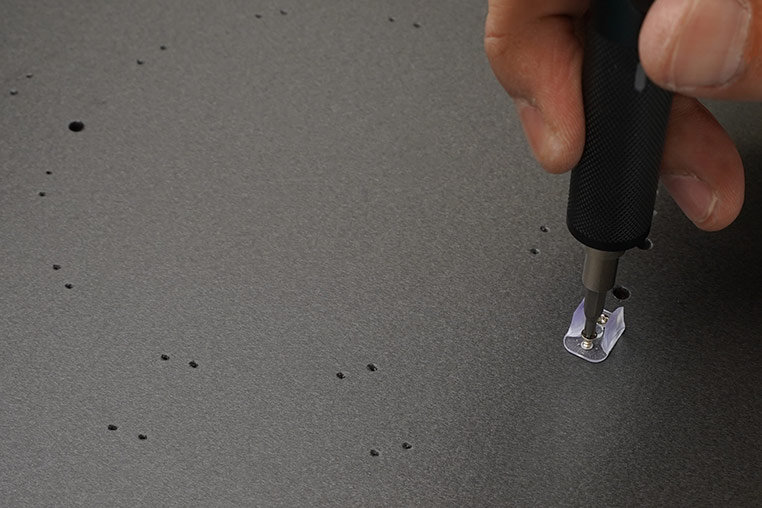

そうですね。1個のホルダーに対して2箇所、M2.1タッピングビスで固定します。
-
これ、けっこう時間のかかる作業だね。今回だと164本のネジ留め……。
-
終わったら呼んでね。果報は寝て待て……と。
-
……。
ヘボン式で「SHOCHO」（所長）

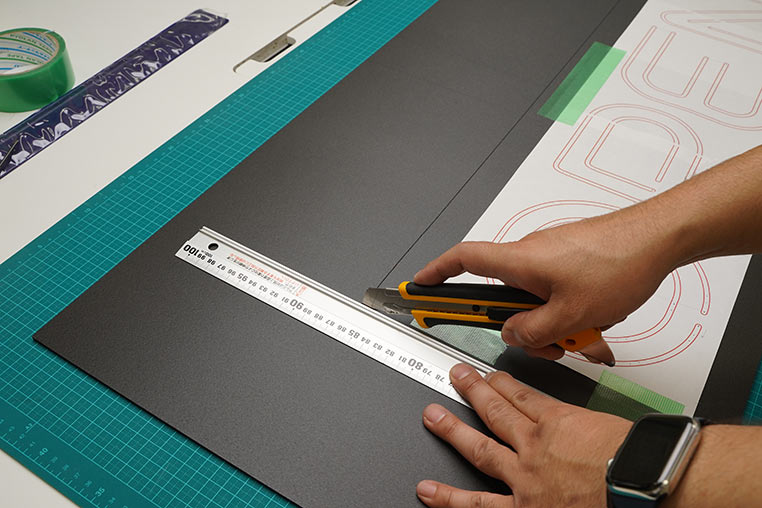

型紙を合わせ、適切なサイズにボードを切る
発泡PPシートはカッターでも切れる。カッターマットの上で作業しよう。

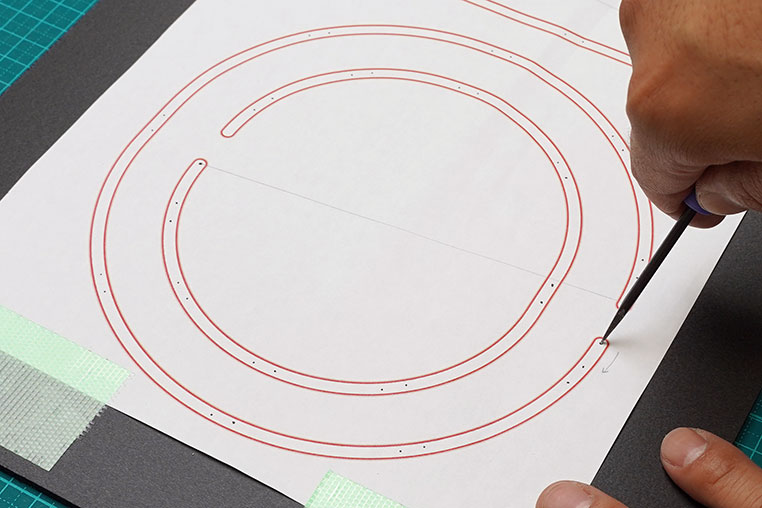

ホルダーの位置を決めたら、ネジ留め用の穴にペンをさして、型紙にマーキング（↑）
配線通し穴は、実際の配線が通せるサイズまで、広げておく。

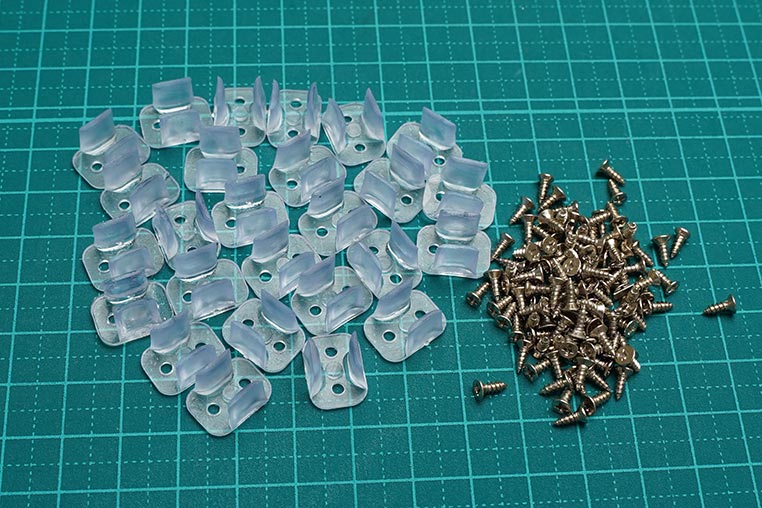

つまり、ホルダー数の2倍のM2.1タッピングビスがいる。

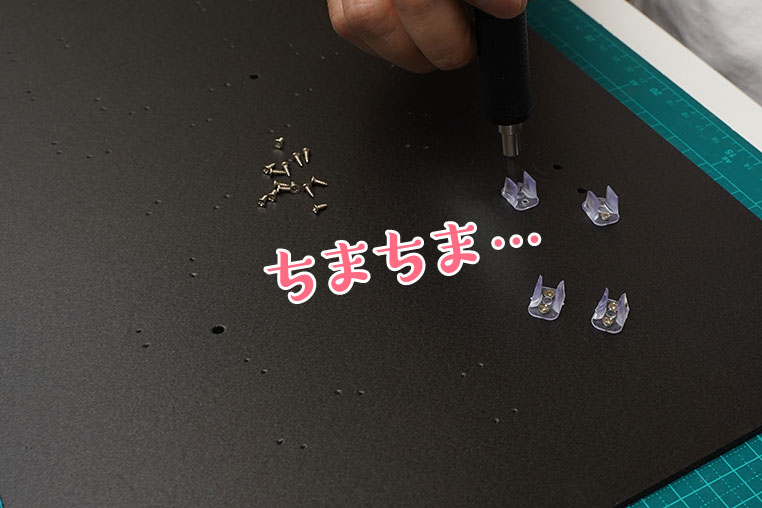

ちま ちま ちま……
-
……ふぅ。

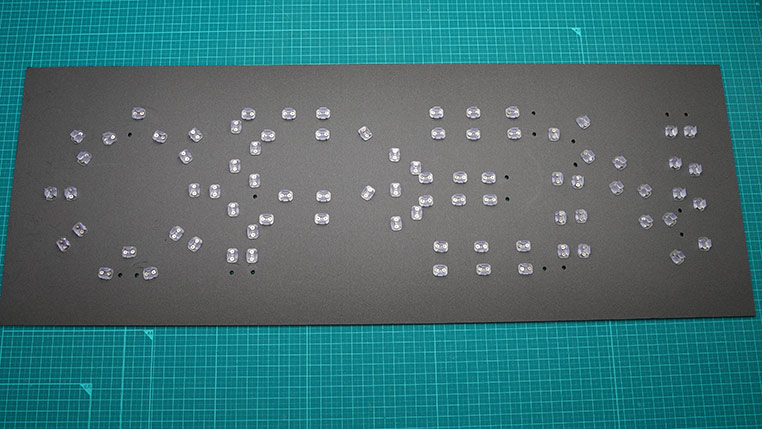

できたぞ。 -
LEDネオンチューブを固定する準備ができたんだ～。お疲れさま〜。
-
そうなんですけど、型紙はまだ捨てないように。
-
……さあ、本当にこれで、LEDが文字の形に曲がるのか？
