アクリルヘッドライト加工方法（第15回）

ヘッドライト加工の具材固定にはコーキングが大活躍

ヘッドライト加工では、インナーの具材の固定が非常に重要。今回の工程では、光源になるLEDテープや反射板として使う基板などを固定するのだが、接着にはコーキングを使う。プロの加工者の具体的なやり方をここで解説。

•

  前回、アクリルをキレイに面発光させるための反射板（基板）の配置が決まったので、次は固定方法を解説します。

  ●アドバイザー：球屋 森田研究員

前回までの状態


•

  そういえば光源として仕込んだLEDテープも、まだ仮付けの状態でしたね。

  ●レポーター：イルミちゃん

•

  LEDテープの裏面についている両面テープ接着は、そんなに強いものではないので、これだけでは剥がれてしまう可能性があります。

•

  ヘッドライト内で使っている具材ですから……剥がれたらタイヘン。

•

  そうなんです。熱にさらされるし、LED自体も熱を持つし、両面テープだけでは頼りない。

•

  じゃあ、どうしましょう？

•

  ココでもコーキングが大活躍するんです。

コーキング


•

  アクリル板の固定にも使いましたが、LEDテープの固定にも使うんだ。

•

  まずは基板で作った反射板はいったん外して、光源を先にコーキングで固定させます。

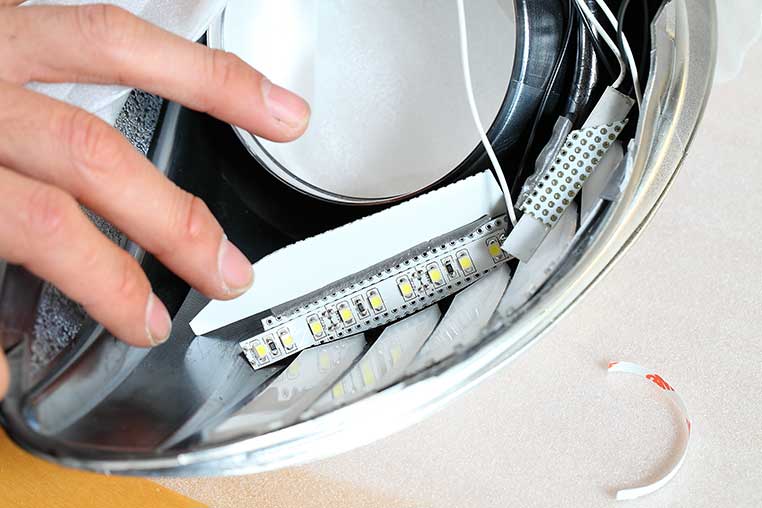

奥に見えるのは白のLEDテープと反射板。手前の青LED用に貼った反射板は、外してある状態。

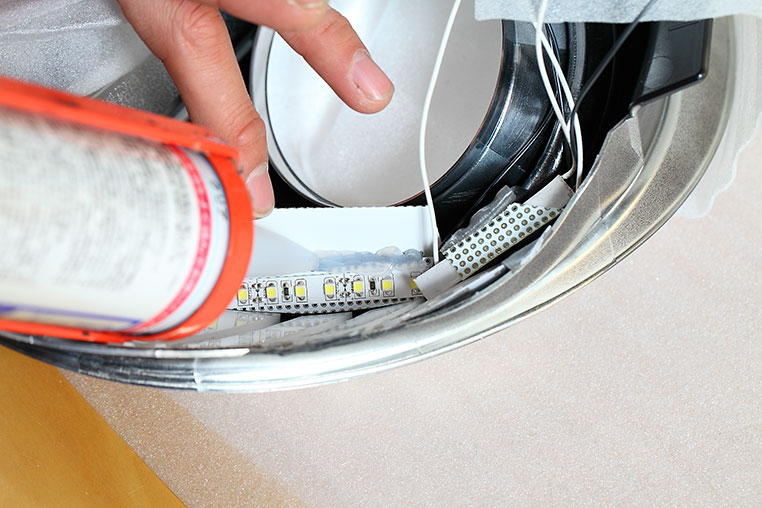

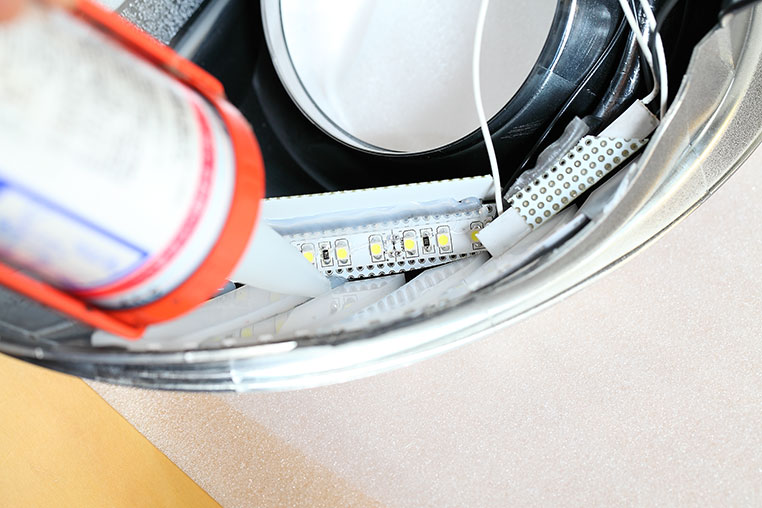

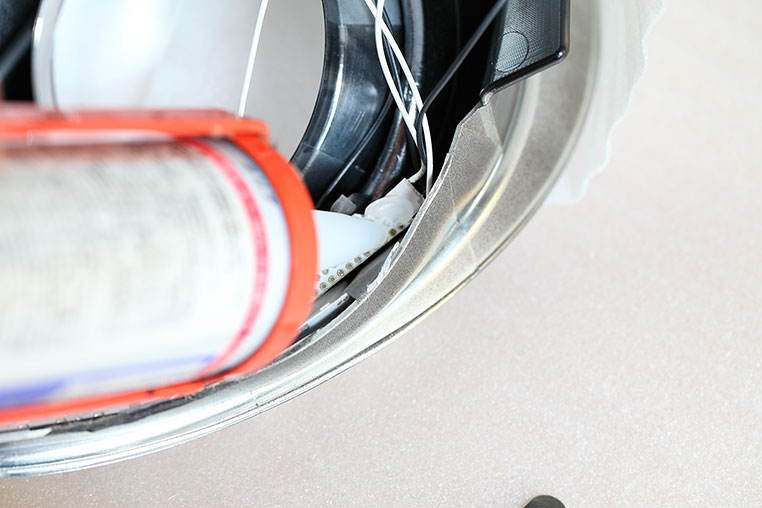

コーキングを盛る

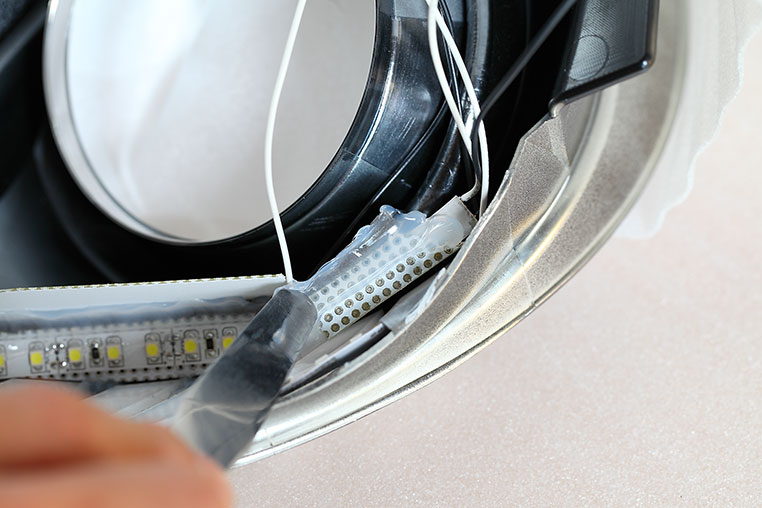

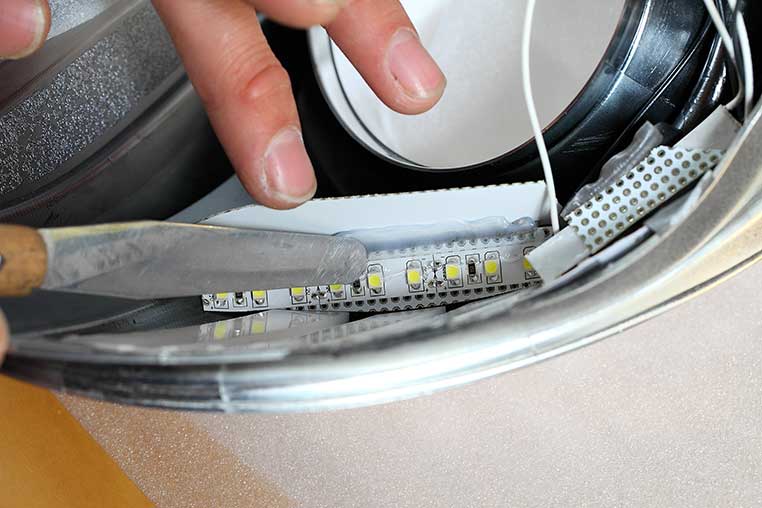

ヘラで伸ばす

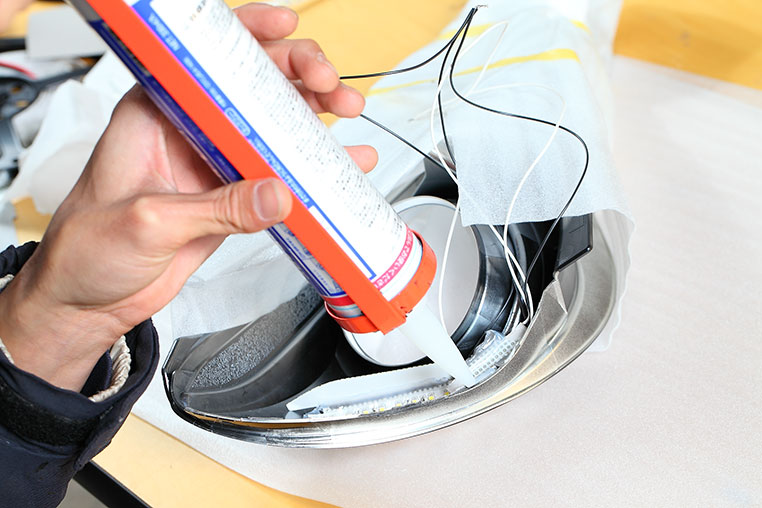

下側にもチョンチョン打つ


•

  下にも付けると、コーキングがアクリルに付きそうですが……、

•

  クリアのコーキングを使っているし、べつに少しぐらいアクリル板に付いても問題ないですよ。ベチャっと上から載せるようなマネはしませんが。

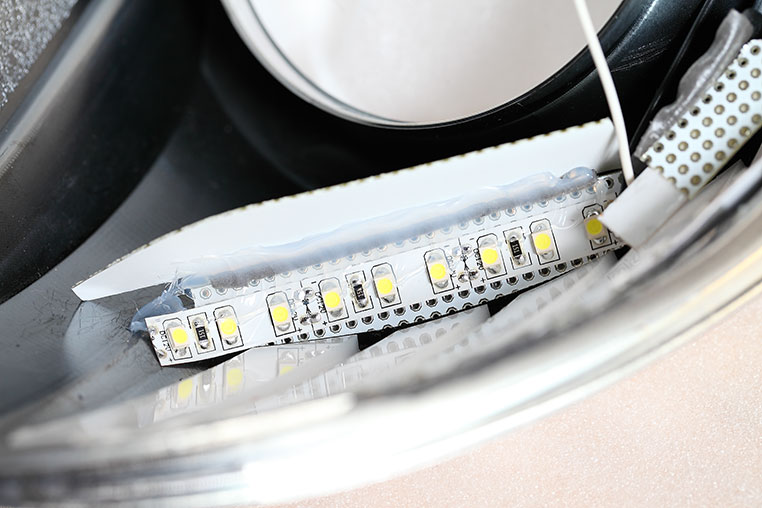

こんな感じでOK！


•

  へぇ〜。こうやって仮組みしたLEDテープと反射板を、固定していくんだ。

•

  なお、コーキングは大量に盛らなくても強度は出せます。要所要所をポイントで押さえに行く、で十分です。



固定が目的なので、全面に盛る必要もない


•

  もっと盛ればより頑丈になるのでは？ ヘッドライト内でポロリンってなったらタイヘンなんでしょ？

•

  いや。山と盛ったコーキングが固まっても、それで強度が出るわけじゃないです。実際に接着に役立っている量は、下の部分だけなんで。

•

  なるほど。

•

  それと、盛りすぎると乾くのに時間がかかる。要所要所を押さえるような塗り方でも、十分、引っ張らないと取れない位の強度は出せます。

•

  ヘッドライト加工においては、コーキングって便利なんですね〜。

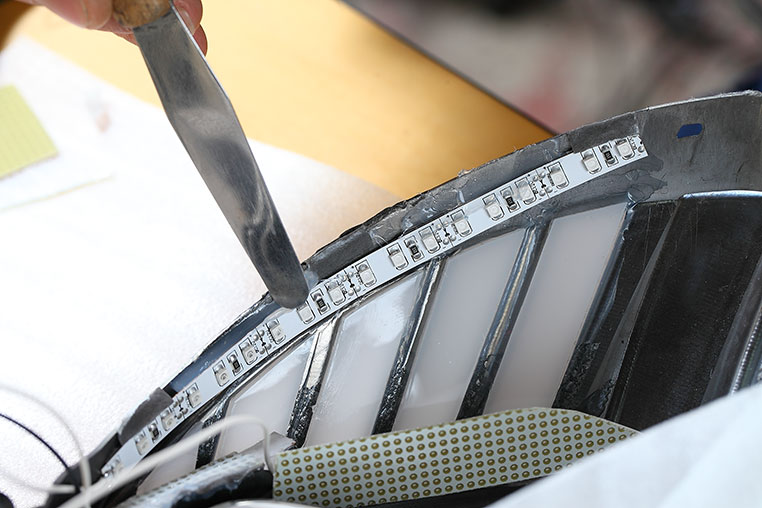

反対側のLEDテープも固定



•

  というわけでまずは、光源のLEDテープを固定しました。

•

  そしてここで、半日程度は時間を置いて、コーキングを硬化させます。

•

  ほ〜。
  どんどん作業を進めてはダメな場面なんだ。

•

  そうなんです。まず、光源（LEDテープ）が絶対に動かない状態にしたい。そうしないと反射板の固定作業をしているうちに、光源が動いてしまったりするので。

•

  せっかく前回整えた、キレイなグラデーション発光が、崩れてしまう！

•

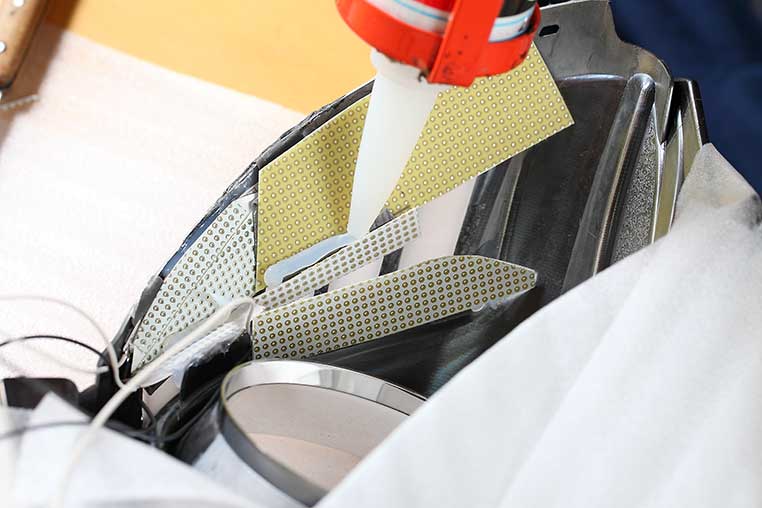

  半日〜1日経過したら、例の反射板（基板）をコーキングで固定します。


•

  今度はコーキングを使って、前回、マスキングテープで仮固定していたのと同じ状態に戻していきます。

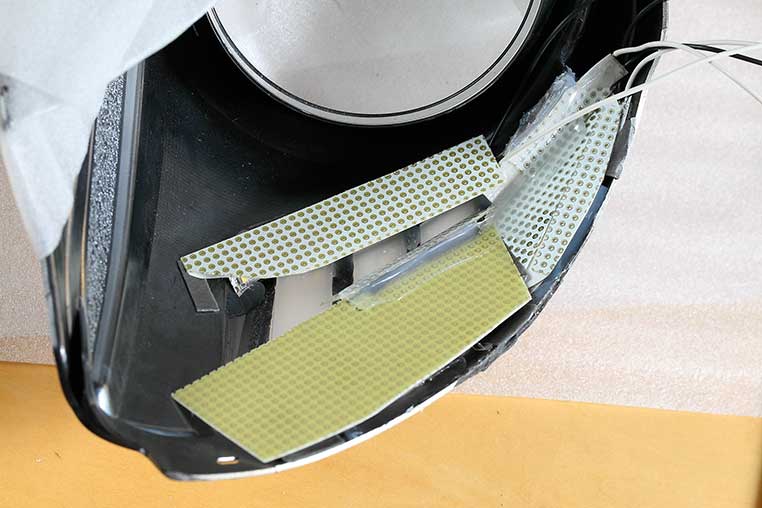

コーキングを付けたあとの状態

•

  アクリル用のLEDテープは切り分けて使っているので、配線数が多くなりますよね。

•

  1本あたりにプラス、マイナスの2本ずつありますからね。

•

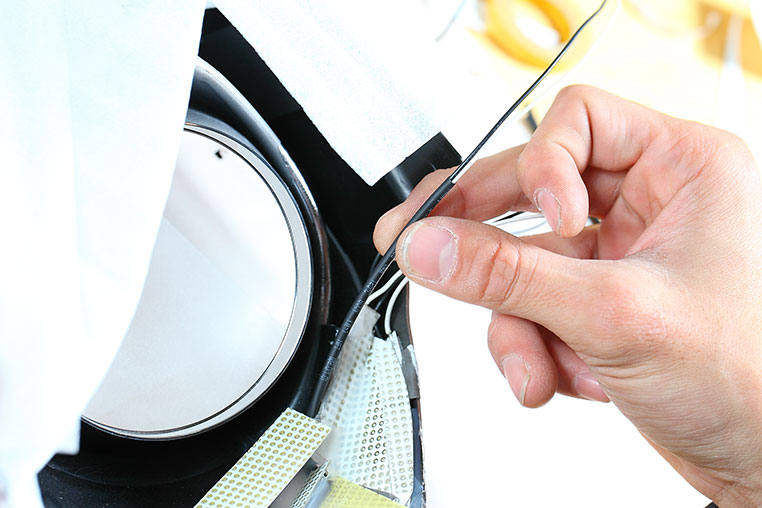

  配線がゴチャゴチャしているのはイヤなので、収縮チューブを使ってまとめます。



•

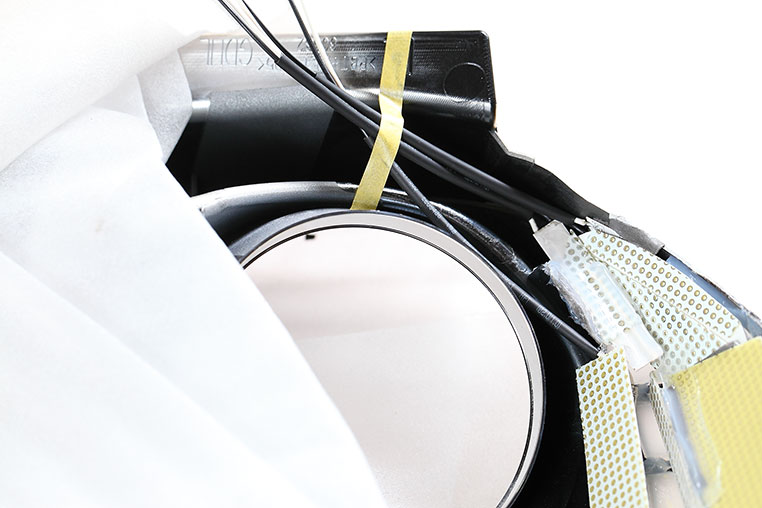

  各LEDのプラスとマイナスを1本化するだけでも、ずいぶんスッキリしました。

•

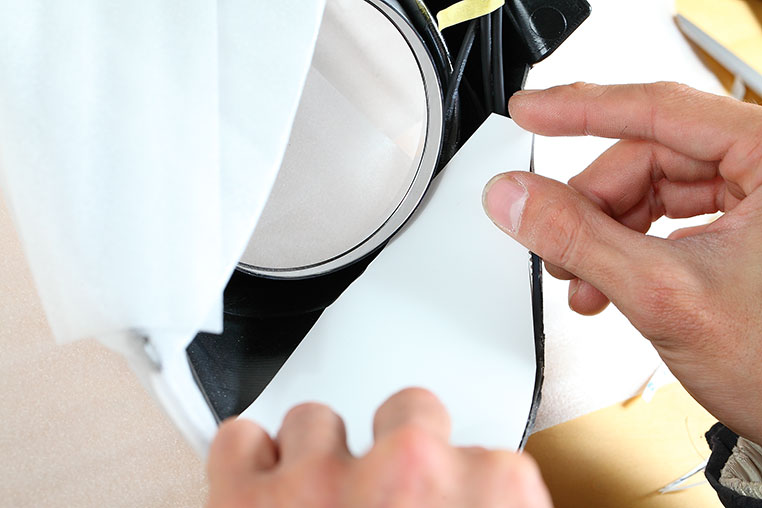

  最後にカッティングシートを上から貼ります。アクリル加工部分全体を覆うような感じですね。


•

  これは、なんのため？

•

  外に光が漏れるのを防ぐためです。なにも処理しないと、インナーの外側のラインから光が出て、見えてしまったりするので。

•

  意図しない光漏れ……ですね。

•

  あくまでもアクリルだけが光っている状態にするため、漏れはガードしたいわけですね。

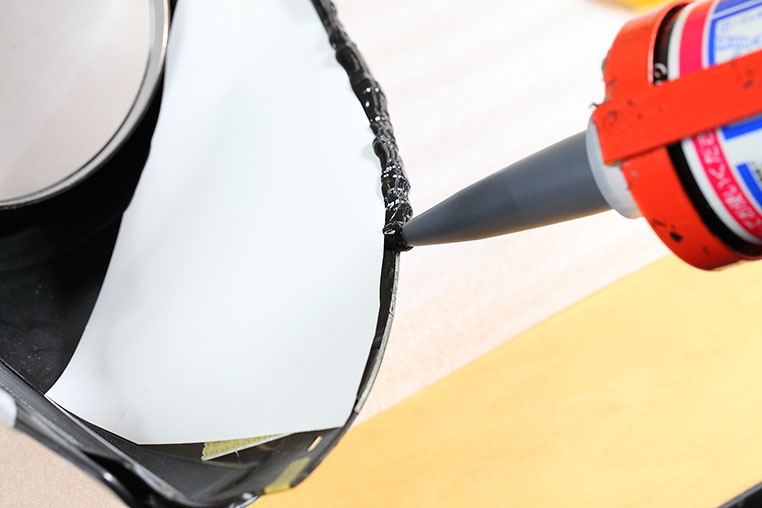

これも固定はコーキング


•

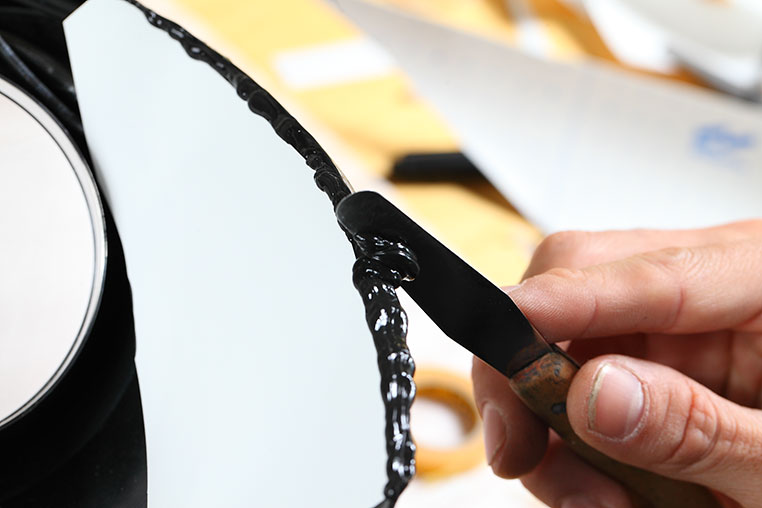

  フチの線に沿って、コーキングを塗って固定するんだ。

•

  全部をコーキングで覆うような付け方をすると、仮にあとでリメイクのためにバラす、なんて時に大変なことになります。フチだけで十分。

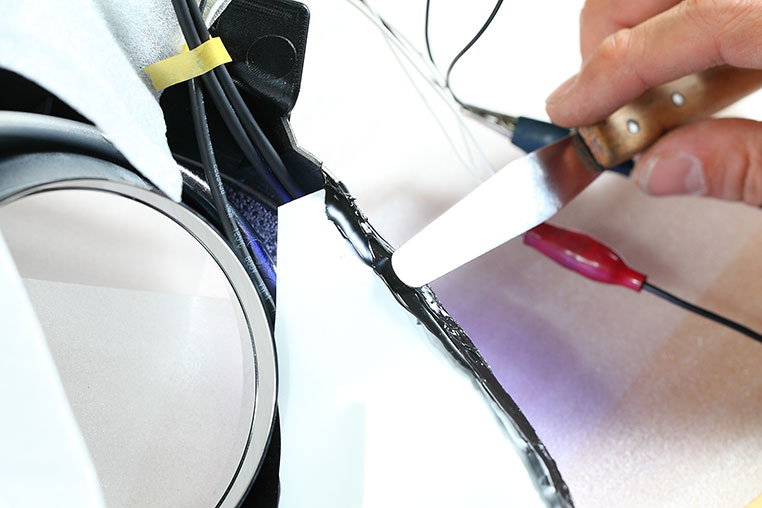

余分なコーキングを除去


•

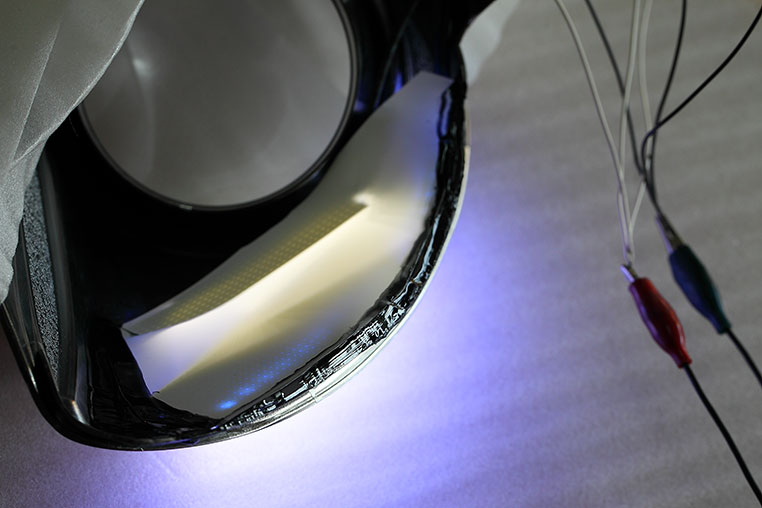

  ここでいったん、LED光源を仮点灯させてみます。すると、まだスジ状に光が漏れている（↓）のが見えます。


•

  実際にライトに組み込んだ時、この光がレンズ側に反射したら写り込む可能性もある。だからこういう部分は、コーキングで塞いでおくほうが無難かなと思います。



フチのラインからの漏れをなくしておく
