レクサスにiPhoneの画面を映すミラーリング方法。しかもデジタル映像入力でキレイに!
- 1
- 2
![レクサスの純正モニターにiPhoneの画面をミラーリングしている](../images/recipe-83-01.jpg)
レクサス純正モニターに、iPhone(スマホ)の画面をミラーリングする方法。従来のアナログ方式のやり方ではなく、デジタル映像入力で高画質なミラーリング。情報が揃っていればDIYでもできる作業だ。
レクサス純正モニターに相応しい、高画質ミラーリング環境を作る
-
「外部入力のないレクサスが増えても、デジタル映像入力を可能にするHVXの知識」の続きです。
●レポーター:イルミちゃん
-
ここからは具体的に、HVXを使ってレクサスの純正モニターにスマホ(iPhone)の画面を映す方法を解説していきましょう。
●アドバイザー:ビートソニック ワタナベ研究員
-
従来のアナログ方式のミラーリングではなく、デジタル映像入力による高画質ミラーリング方法なんですよね。
-
そういうことです。まずは、HVX(本体ユニット)の取り付け方法について。
-
純正モニターと純正デッキの間に割り込む……という話でしたが、なんだか難しそうな。
-
……と思うかも知れませんが、実際の作業はカプラーオンで割り込むだけです。
-
ホホウ。
-

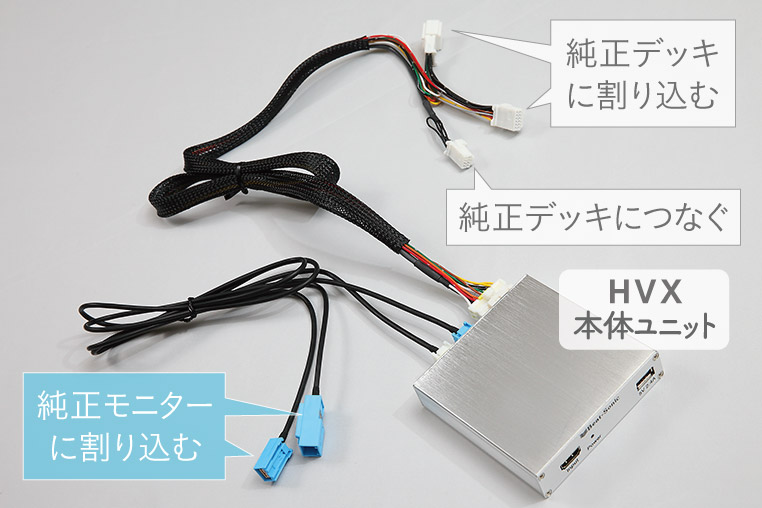

HVXの本体ユニットと、付属のハーネスはこうなっています(↓)
-
白いカプラーがデッキ側、青いカプラーがモニター側に割り込むカプラーです。
-
それぞれオス・メスになっていて、割り込めるようになっているんだ。
-
ハイ。
実際の接続図はこうなります。 -
ただ、カプラーオンで割り込ませるためには、純正モニターと純正デッキを取り外さないといけません。
-
レクサスは、純正モニター(ナビ)を外すのが大変なんですよね。
-
パネルを外す手順などが完全に車種ごとなので、外し方を知らないと難しいでしょうね。
-
ふむ。
-
でもご安心を。その分解手順についても、ビートソニックの公式サイト上で詳しく解説しているのです。
-
なるほど! そこをガイドしてくれるなら、HVXの取り付けはそれほど難しくはなさそう。
-
モニターとデッキさえ外れれば、配線作業はカンタンですからね。
-
HVXのユニット本体はどこに置くのでしょうか?
-
配線の長さには余裕を持たせてあるので、グローブボックス内などに設置するのがよいかと思います。
-
あとはこのHVX本体に対して、スマホを接続すればいいわけか。
-
今回はiPhoneを例に、HVX本体との接続方法を解説していきましょう。
使用アイテム

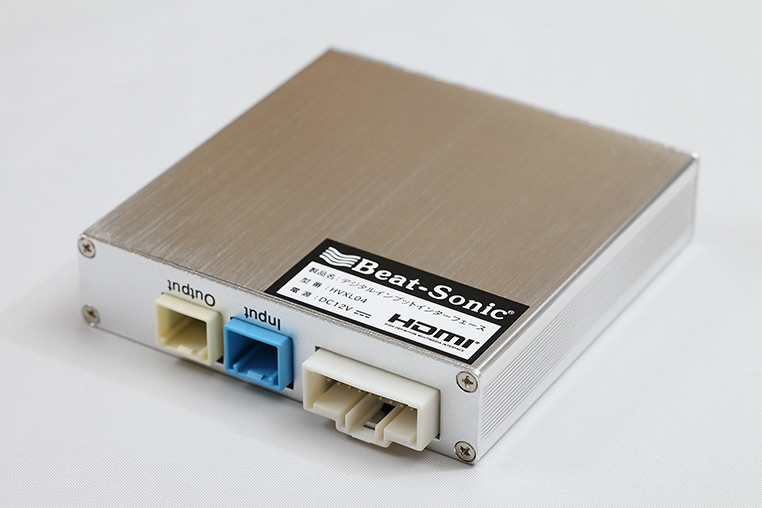

![ビートソニックのHVXシリーズ 本体ユニット](../images/recipe-83-02.jpg)
ビートソニックのHVXシリーズ
HVXの背面

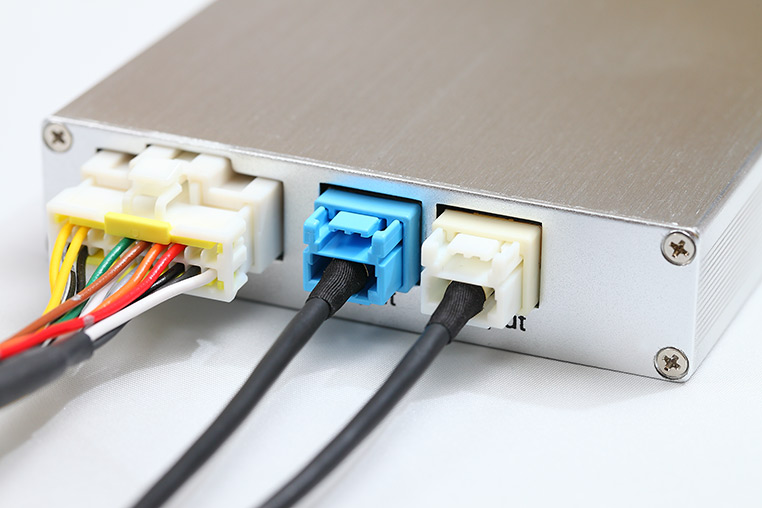

![HVXの本体背面側](../images/recipe-83-03.jpg)
![HVXの本体と、付属ハーネス](../images/recipe-83-04.jpg)

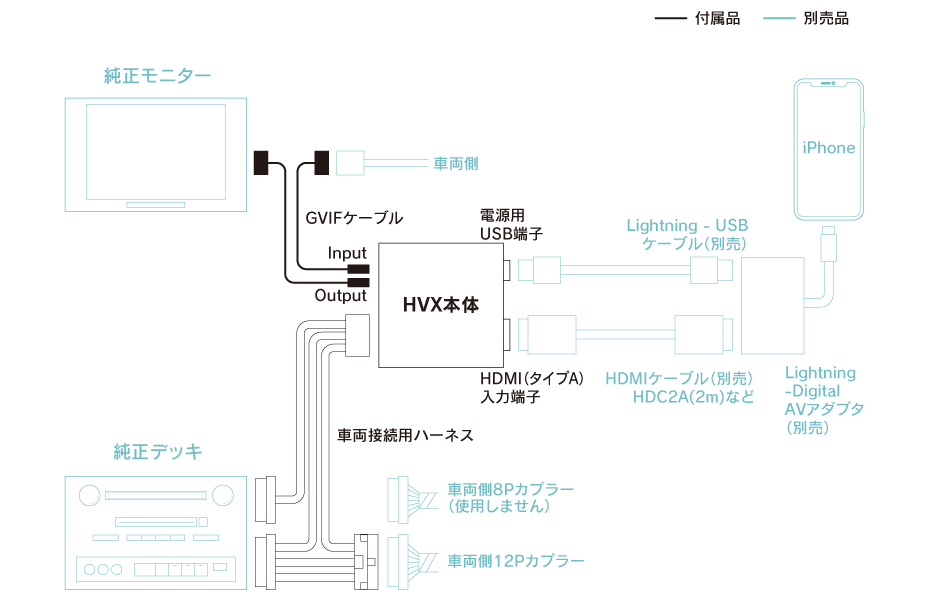

![HVX取り付けの配線図(接続図)](../images/recipe-83-05.gif)
✔ レクサスのモニターやデッキの外し方は車種ごとにバラバラなので、ここでは詳しくは解説しない。
✔ ビートソニック公式サイトのHVXシリーズから、車種別の製品詳細に入ると、取り外し手順PDFが用意されている。

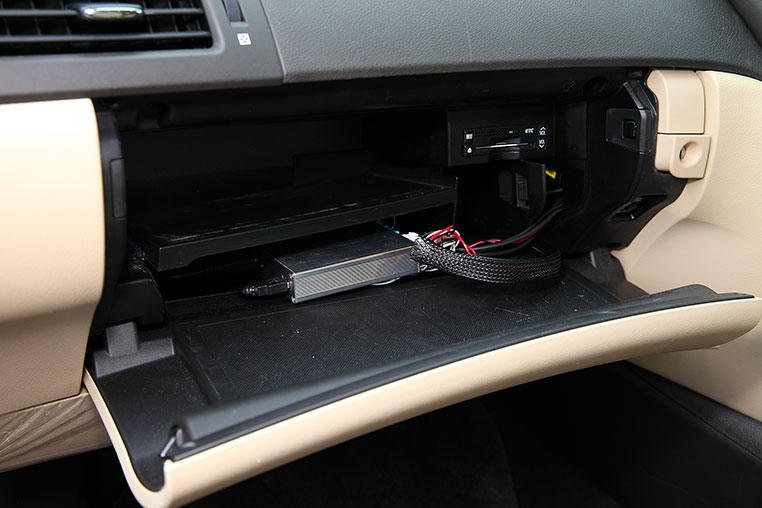

![レクサスのグローブボックス内にHVX本体を設置](../images/recipe-83-06.jpg)
ビートソニックデモカー・レクサスHSの設置例。
iPhoneの画面をレクサス純正モニターにミラーリングする方法
-
iPhoneは、HVXのオモテ面のポートにつなぎます。
-
HDMIポートと、USBポートがありますね。
-
USBポートは、iPhoneへの給電用です。データ通信とは関係ありません。
-
ミラーリングしていると、電池がどんどん減るから。
-
そうですね。HVXは、2.4Aの急速充電にも対応しています。スマホ判別ICみたいなものが入っていて、スマホの機種を認識して、最適な急速充電を行います。
-
そして、データ通信はHDMIのほうで行うんだ。
-
iPhoneの場合は、ここでアップル純正の「Lightning - Digital AVアダプタ」(※)を使います。
-
「Lightning - Digital AVアダプタ」を使えば、USBで給電しつつ、HDMIでHVXとつなげます。
-
接続方法としては、これで全てです。
-
べつに難しいところはなさそうですね。
-
工夫する余地としては、USB充電ポートとHDMIポートを延長して、車内の手元に設置しておくと、より便利です。
-
これなら、グローブボックスを開けてゴニョゴニョiPhoneを接続するといった作業を毎回する必要がなく、スマートです。
-
……なにコレ。
どうやったんですか? -
こういう製品が別にあるんですよ。
-
このUSB10は、トヨタ車やダイハツ車、ホンダ車などのスペアスイッチホール(空きスイッチパネル)に、USBとHDMIを設置するための延長ケーブルです。
-
これを使えば、HVXの本体ユニットは奥に隠してもいいってこと?
-
そういうことですね。HDMIとUSBさえ延長してオモテに出しておけば、他は触る必要がありませんので。
-
こんな便利アイテムがあるなら、HVXの本体は、純正モニター裏とかに隠してしまえるのでは?
-
スペースがあればそれも可能なんですが、レクサスの純正モニター&デッキ裏は、そんな余裕がない車種が多いと思います。
-
……そういうことね。
-
ですので、本体設置場所としては、グローブボックス周辺が現実的だと思いますよ。
-
なるほど。それにしたって、HDMIとUSBをオモテに設置しておくほうが、断然スマートですね。
-
と思います。まあ、見た目を気にしなければ、USB10などはなくても、接続はできます。
-
それでは! レクサス純正モニターに、デジタル信号でiPhoneミラーリング!
-
このように、YouTubeもレクサス純正モニターで観られるってことです。
-
既存のアナログ外部入力を使ったミラーリングとは異なり、iPhoneのデジタル映像信号をそのまま純正モニターに出力しているので、圧倒的に高画質です。
-
さあ、そして、HDMI出力できるのは、なにもiPhoneだけではない……ということで次の実験に続きます。
![HVXの表面](../images/column-930-07.jpg)

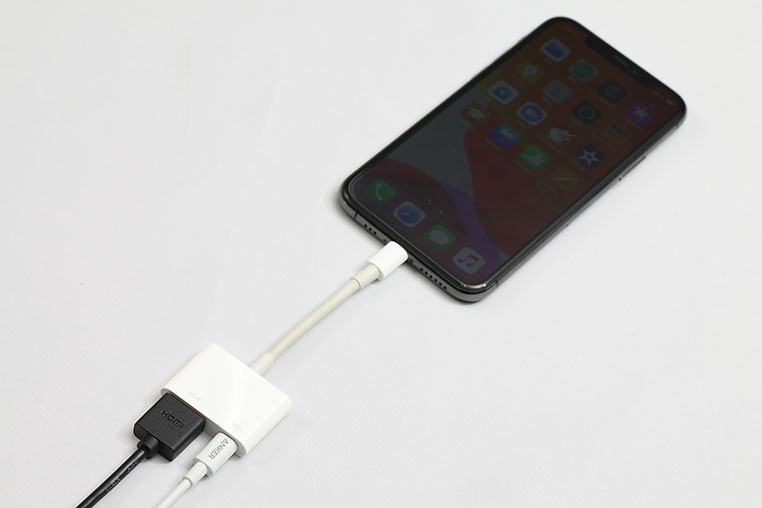

![iPhoneとLightning - Digital AVアダプタ](../images/recipe-83-07.jpg)
※ Lightningコネクタを持つiPhoneやiPad用のオプションアイテム。Apple Lightning - Digital AVアダプタはAmazonなどでも入手できる。

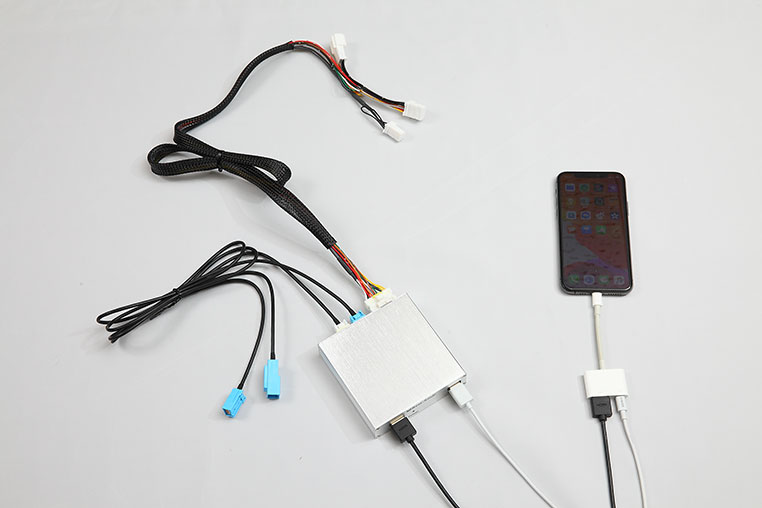

![HVXの配線の全体像](../images/recipe-83-08.jpg)

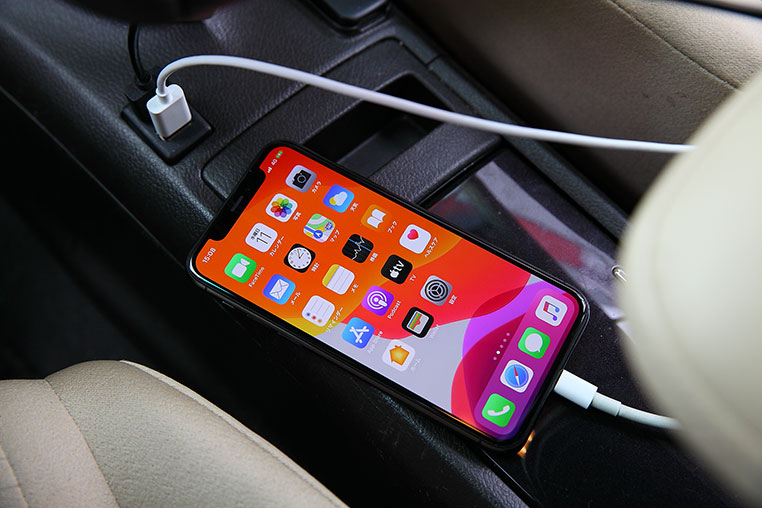

![レクサスのコンソールにUSBポートとHDMIポートを増設し、iPhoneを接続している](../images/recipe-83-09.jpg)

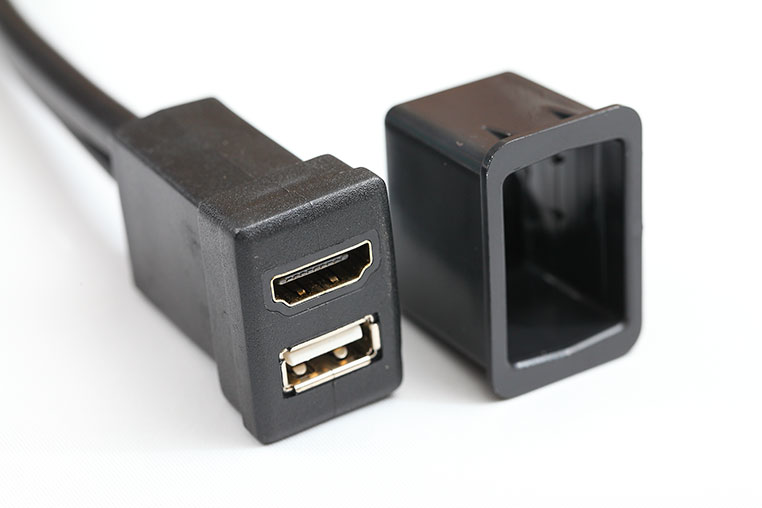

![ビートソニックのUSB10](../images/recipe-83-10.jpg)
ビートソニックのUSB10

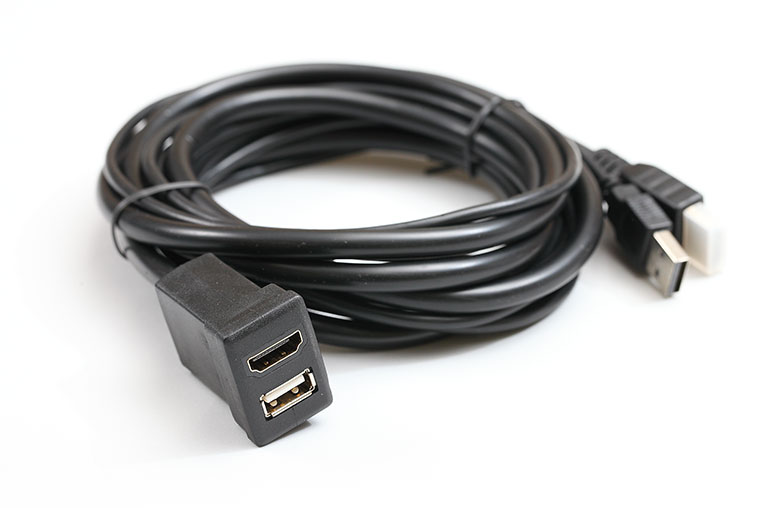

![ビートソニックのUSB10の全体像](../images/recipe-83-11.jpg)
✔ HDMIとUSBを延長しつつ、空きスイッチパネルに増設する仕組み。

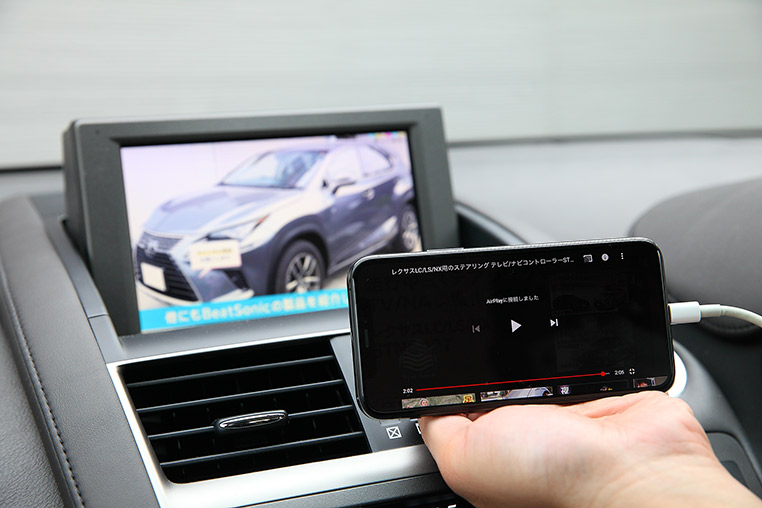

![iPhoneの画面が、純正モニターにミラーリング出力できた](../images/recipe-83-12.jpg)
![ビートソニック・渡邊悠二](../images/adv-watanabe.jpg)
DIY Laboアドバイザー:渡邊悠二
カーエレクトロニクスの雄、ビートソニックにおける技術部のホープであると同時に、同社の「顔」としての活躍も期待される人物。プログラマー出身で、ITにも車にも強いが、いちばん得意なのは料理という説も。●ビートソニック TEL 0561-73-9000
