地デジガイド(第3回)
地デジチューナーを車に取り付ける方法╱効率のいい配線の取り回し
![地デジチューナーを取り付けた車](../images/recipe-67-16.jpg)
地デジチューナーを車に取り付ける際の、効率のよい配線の取り回しについて。配線ケーブルを完璧に隠そうとすると非常に手間がかかるが、ちょっとしたコツがわかれば「ラクな割にスマート」な取り付けができる。
アンテナケーブルをフィルムアンテナに貼り付ける
-
「地デジフィルムアンテナの付け方╱位置や向きのルールは…?」の続き。
●レポーター:イルミちゃん
-
前回、フィルムアンテナをフロントウインドウに貼り付けたので、次はアンテナケーブルの取り回しです。
●アドバイザー:ビートソニック ワタナベ研究員
-
アンテナケーブルの先の、四角い端子部分(給電部分)を、フィルムアンテナに貼り付けます。
-
固定は端子裏面に両面テープが付いているので、シートを剥がして貼り付けるだけなんですが……
-

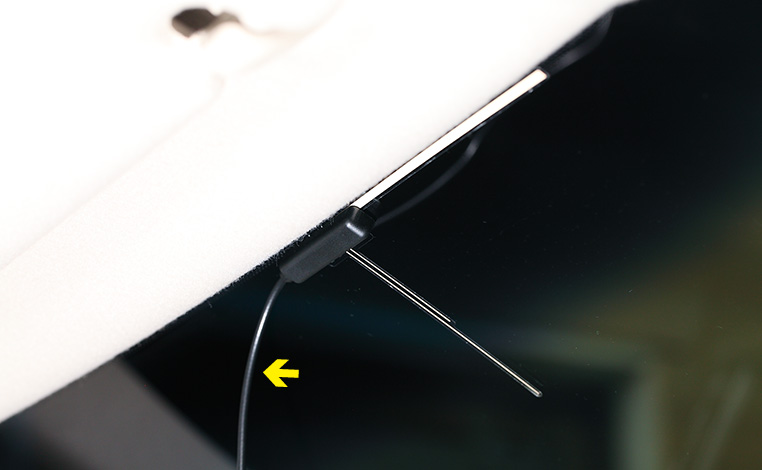

このときに、アンテナケーブルがフィルムアンテナのL字のカド方向にくるように付けるのがポイントです。
-
つまり、上のような向き(↑)で貼り付ける。
![地デジチューナー付属のアンテナケーブル](../images/column-725-05.jpg)
ビートソニックの地デジチューナーHFT3に付属の、アンテナケーブル。
![アンテナケーブルの端子部分(給電部分)](../images/recipe-67-05.jpg)

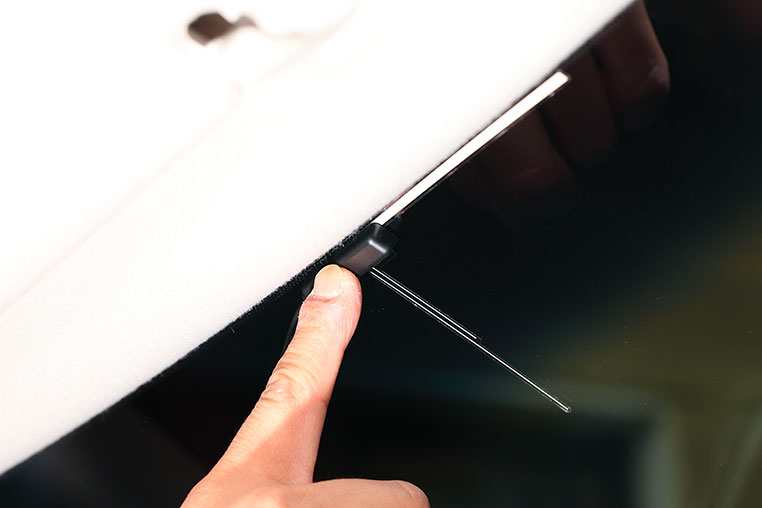

![アンテナケーブルの端子を固定](../images/recipe-67-17.jpg)
![アンテナケーブル端子を固定する向き(配線を出す方向)](../images/recipe-67-18.jpg)
アンテナケーブルを隠して取り回す方法
-
次はアンテナケーブルの取り回しです。
-
配線は隠して、キレイに仕上げたいですね~。
-
フロントガラス上端に沿って貼り付けたアンテナの場合は、天井裏に隠して助手席側ピラー方向へ進みます。
-

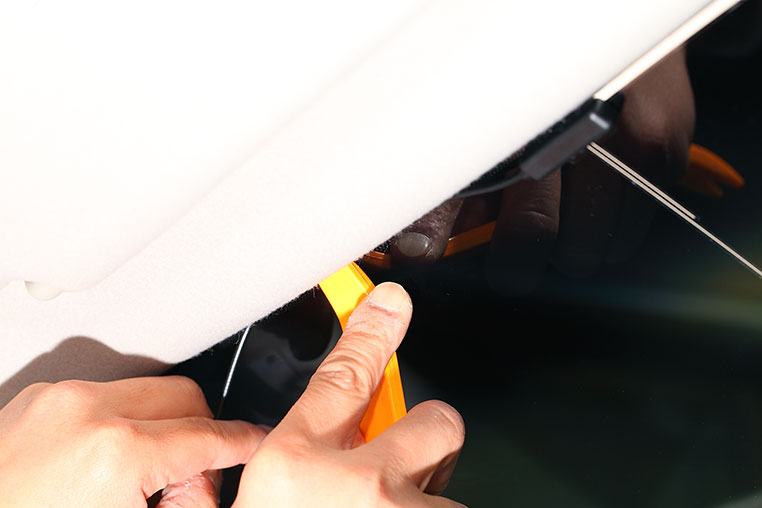

ここ(↑)では内張りはがしを使って、天井裏に押し込んでいます。
-
とりあえず、この方法でピラー付近まではアンテナケーブルを隠せますが……その先はどうする!?
-
ピラーの内部を通って、アンテナケーブルを下に降ろしましょう。
-
ということはピラー内張りを外すのか。
-
そうなんですけど、ピラーを外さなくてもいけるケースも多いです。
-
ホホウ。
-
まず、天井内張りとピラーの重なっている部分は、上から隙間にアンテナケーブルを押し込んでいけます。
-
とりあえず、ピラー内張りを渡って、反対側まで出ましたが、ここからは?
-
ドア開口部に沿って付いている、防水のゴムモール(ウェザーストリッパー)を外します。
-
すると鉄板とピラー内張りの間に隙間があって、そこから配線を隠せるケースも多いんですよ。
-
ほ~。
-
まず防水ゴムモールが付いている側まで、アンテナケーブルを渡します。
-
ここから先は、ピラー内張りと鉄板の隙間にアンテナケーブルを入れながら、下へ降ろしていきます。
-
配線を通したら、防水ゴムモールを戻してフタをしていきます。
-
おお~。
本当にピラーを外さずに行けてしまうのか。 -
ただ、この方法でどこまでアンテナケーブルを運べるかは、車種によりますけどね。
-
今回のケースだと、ダッシュボード横を通って、下まで通せました。
-
ワタナベ研究員の「できるだけラクしよう」という感じがまた、これはこれでいいですね♪
-
……そうじゃなくて、地デジチューナーの取り付けはけっこう一般的な人でもやる作業なので、できるだけ難易度を下げようとしているわけですよ!
-
……ナルホド。
(そういうことにしておこう) -
ただし、ピラーを外すのが簡単な車種であれば、外すに越したことはないですけどね。
-
それはなぜ?
-
ピラー内張りを外してしまえば、内部で配線の固定もできますので。
-
あ~。
配線留めの金具とかタイラップとか。 -
そうなんです。今回の方法だと、押し込んで隠すだけで固定はできない。中で配線が遊んで、パタパタ異音の原因になったりもします。
-
……なるほど。
-
それと、そもそも2本目、3本目とアンテナケーブルを通すうちに、隙間に入らなくなってくるケースもあります。
-
……そういえば、アンテナは4個もあるんだった。
-
その場合は、ピラー内張りを外して通しましょう。
-
この場合でも、完全に外さなくても浮かすぐらいで、配線を隠すことはできます。
-
しかし完璧にやるなら、いったん外してしまって、配線を内部で固定したほうがいい。
-
そういうことですね。

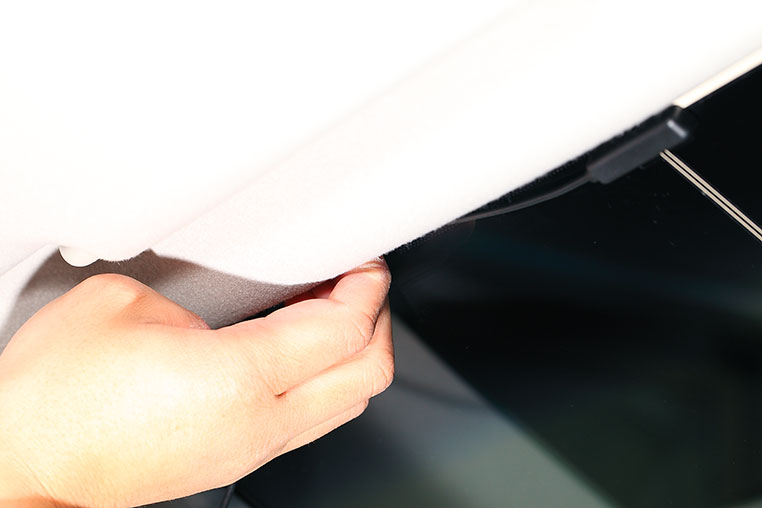

![フロントガラス上端に沿って貼り付けたアンテナケーブル](../images/recipe-67-19.jpg)
![内張りはがしでアンテナケーブルを天井裏に押し込む](../images/recipe-67-20.jpg)
グイグイ

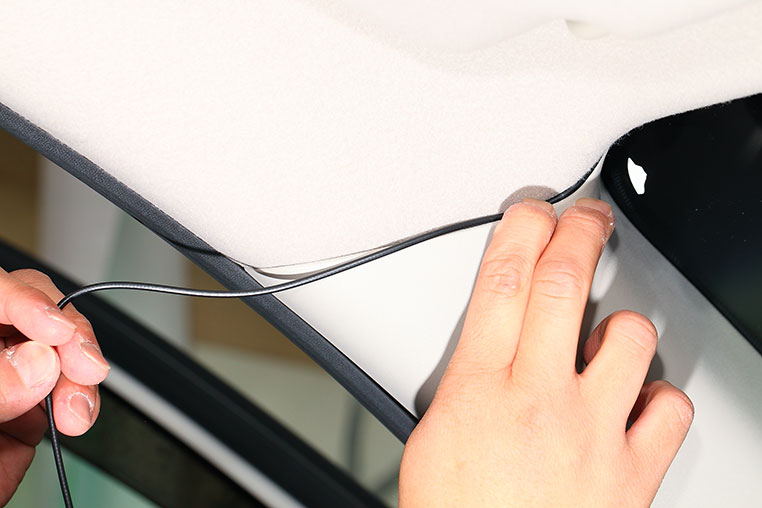

![アンテナケーブルをピラー上部に押し込む](../images/recipe-67-21.jpg)
グイグイ
手で引っ張ってモールを外す

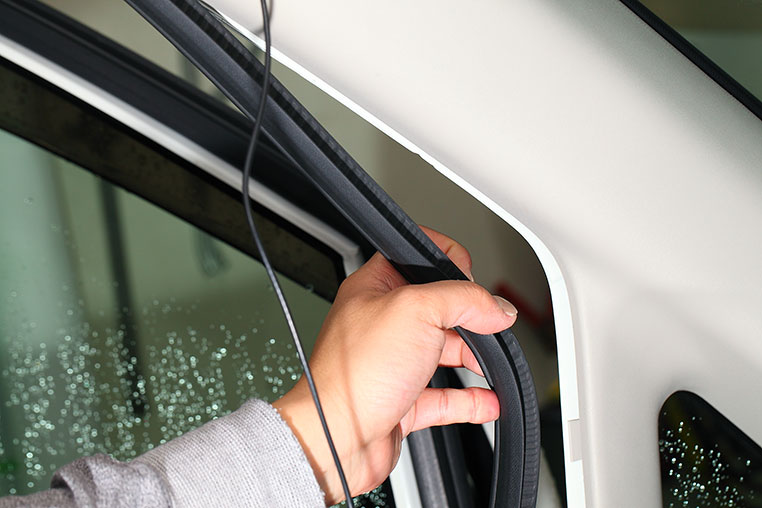

![防水のゴムモール(ウェザーストリッパー)を外す](../images/recipe-67-22.jpg)
![アンテナケーブルを防水ゴムモール側まで渡す](../images/recipe-67-23.jpg)

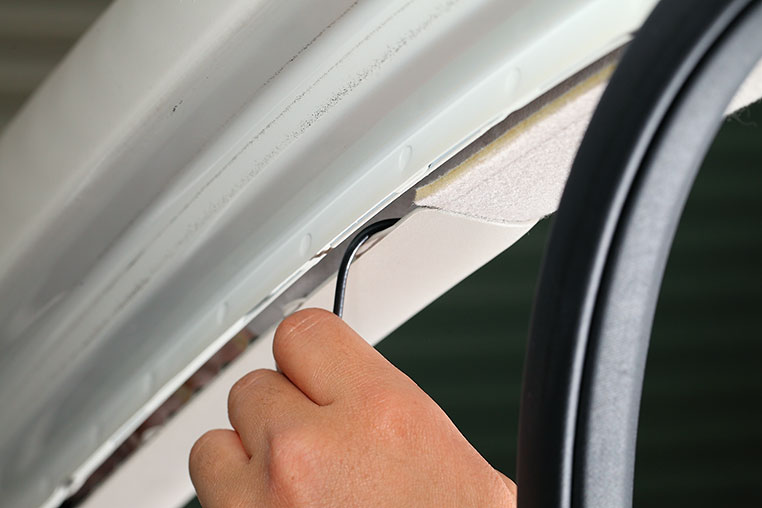

![ピラー内張りと鉄板の隙間にアンテナケーブルを入れる](../images/recipe-67-24.jpg)

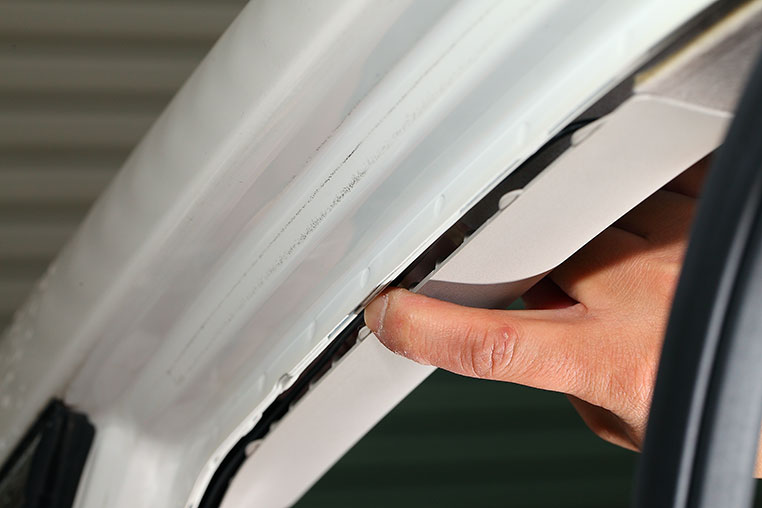

![アンテナケーブルを隙間に押し込みながら下に降ろす](../images/recipe-67-25.jpg)
グイグイ

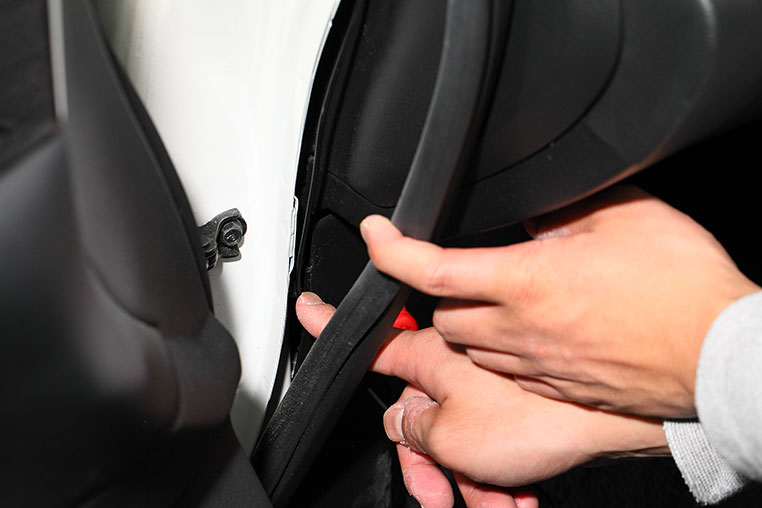

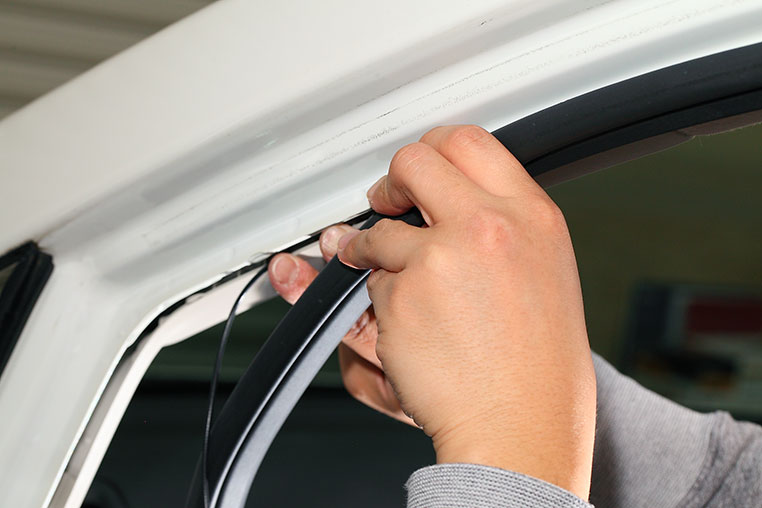

![配線を通したら、防水ゴムモールを戻す](../images/recipe-67-26.jpg)
![配線を隠しながら下まで通すことができた](../images/recipe-67-27.jpg)

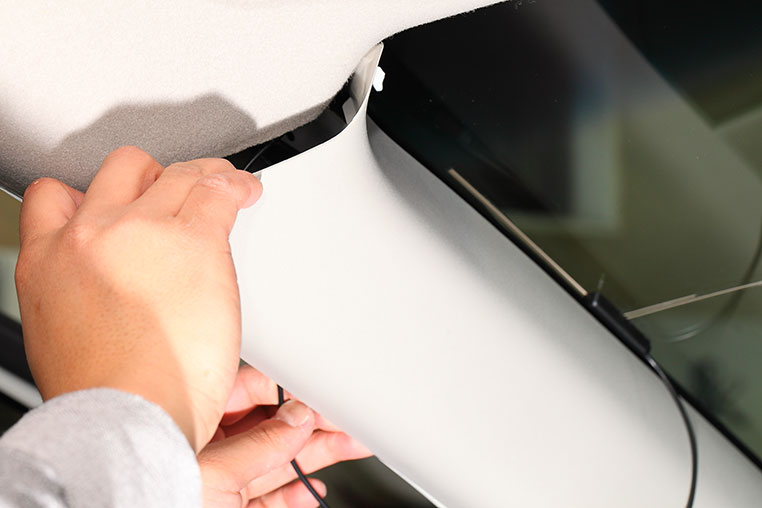

![ピラー内張りの上部を浮かせる](../images/recipe-67-28.jpg)

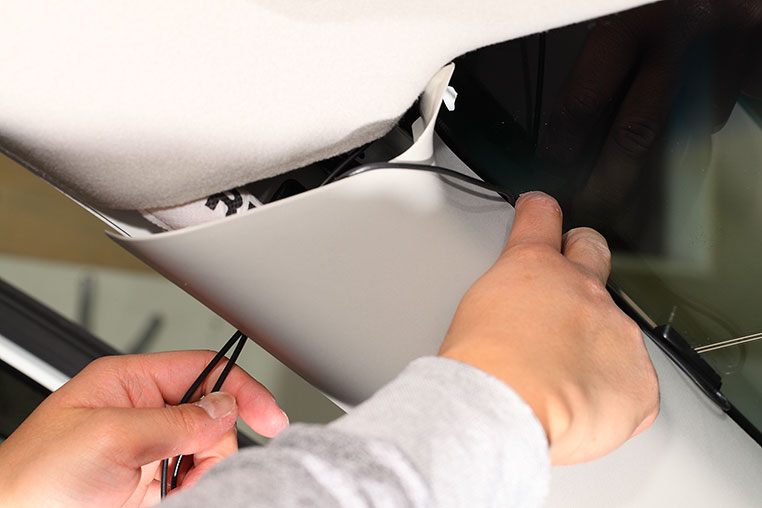

![ピラー内張りを浮かせて配線を隠しながら通す](../images/recipe-67-29.jpg)
地デジチューナーの設置
-
ここまでの作業を繰り返して、4本のアンテナケーブルを降ろしてきます。
-
4本分集まってきたら……
-
アンテナケーブルをつなぐ相手は、地デジチューナー本体です。
-
4本のアンテナケーブルをつなぐ端子が、本体に並んでいますね。
-
ハイ。
ですから接続はカンタンです。 -
地デジチューナー本体は、車内のどこに置くの?
-
グローブボックスの中に入るなら、そのあたりでいいと思います。その裏でもいいですけど。
-
あるいは、助手席の下なども置き場所の候補になりますね。
-
そんなところに置いて、一番遠いアンテナのケーブルは届くのかな?
-
アンテナケーブルは長いので、よほどの位置関係でない限り届きます。
-
アンテナケーブルは少し特殊な端子(※SMA端子)が使われているので、延長は(できるけど)あまり一般的ではありません。
-
フムフム。
-
だから、最初から十分な長さで設計されているものなんですよ。
-
なるほどね。
-
それよりも、延長が必要になるかどうかは、地デジを映すモニターとの位置関係次第です。
-
そういえば、地デジチューナーとモニターの接続ってどうやるんだ?
-
そこは次回解説しましょう。
![4本のアンテナケーブルを地デジチューナー本体につないだ](../images/recipe-67-30.jpg)
![グローブボックスに置いた地デジチューナー本体](../images/recipe-67-31.jpg)

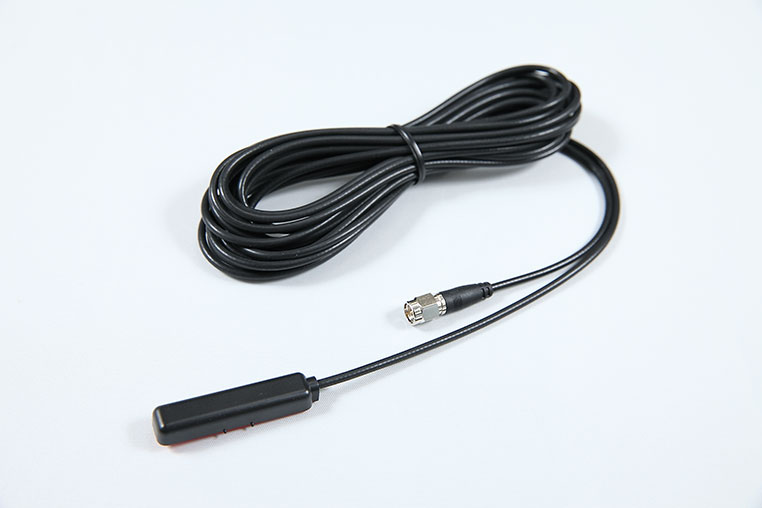

![アンテナケーブル](../images/recipe-67-32.jpg)
![ビートソニック・渡邊悠二](../images/adv-watanabe.jpg)
DIY Laboアドバイザー:渡邊悠二
カーエレクトロニクスの雄、ビートソニックにおける技術部のホープであると同時に、同社の「顔」としての活躍も期待される人物。プログラマー出身で、ITにも車にも強いが、いちばん得意なのは料理という説も。●ビートソニック TEL 0561-73-9000
