ウインカーポジションキットの取り付け②

ウインカーポジション取り付け方法╱配線方法

• 1
• 2

ウインカーポジションキットの取り付け方法の続き。前回、あらかじめユニット側に端子を付けておくところまでやった（↑）ので、あとは車両に配線する作業。左右のウインカー線を純正配線に割り込ませる際には、逆につながないように注意しよう。

「ウインカーポジション取り付け╱作業の流れと配線図」の続きです

•

  前回、ユニット側の配線の仕込み（端子の取り付け）をしたので、今日は、実際に車両に配線していく作業を解説します。

  ●レポーター：イルミちゃん

•

  順番に決まりはないですが、今回はまず左ウインカー線に割り込ませる手順からいきます。

  ●アドバイザー：CEP 服部研究員

•

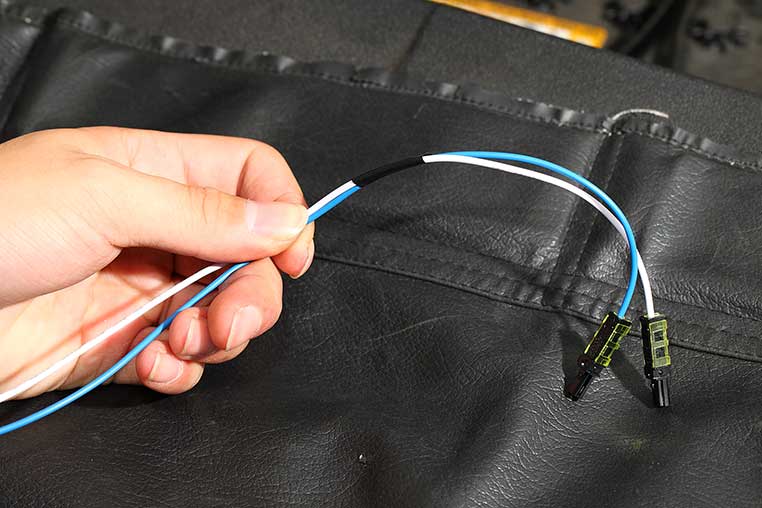

  ということは、まず「青」と「白」の配線ですね。この2本を左ウインカー付近に持っていきます。

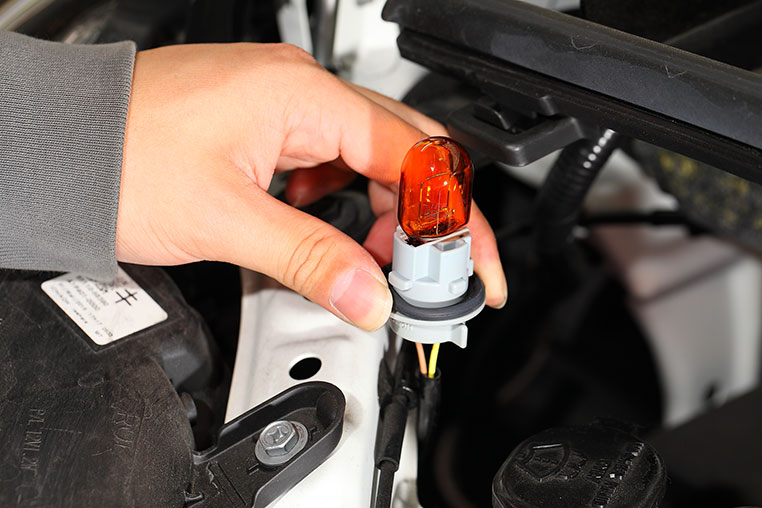

ウインカーバルブを抜く


•

  純正のウインカーバルブを抜くと、後部には2本の純正配線がつながっています。

•

  これはプラス線とマイナス線ですね〜。

•

  そうですね。で、どっちがプラス線なのかを知りたいので、検電テスターで調べます。



テスターの使い方が分からない人は「検電テスターの正しい使い方」参照。

•

  ここではウインカーをオンにしたとき、ウインカー点滅に連動して検電テスターが反応する線を探します（それがプラス線）

•

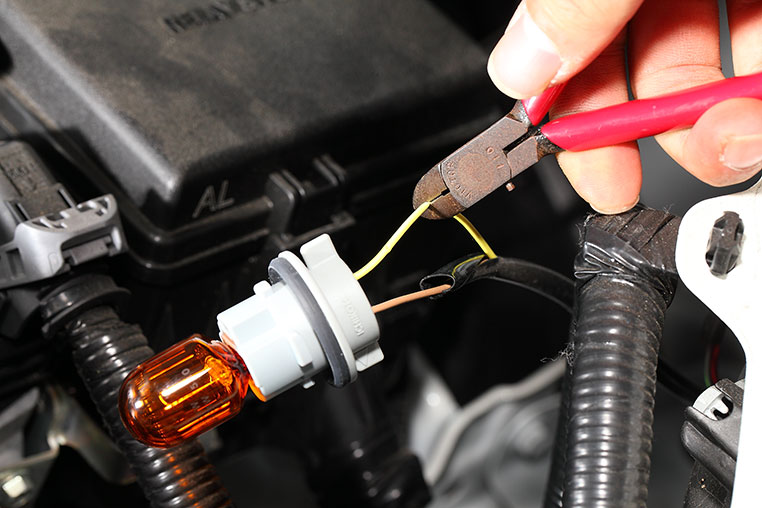

  今回は純正配線2本のうち、黄色がプラスで、茶色がマイナスでした。そこで、黄色のプラス線をカットします。



マイナス線に対しては何もしない。

•

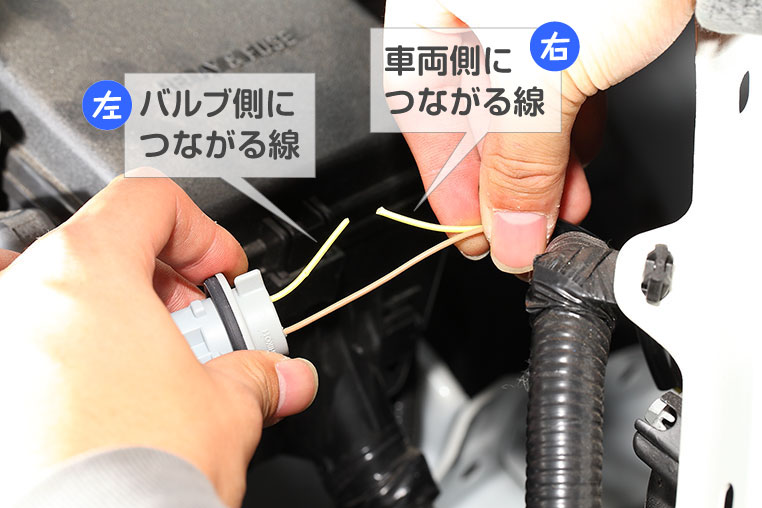

  カットすると「バルブ側につながる線」と「車両側につながる線」に分かれたことになりますよね。


•

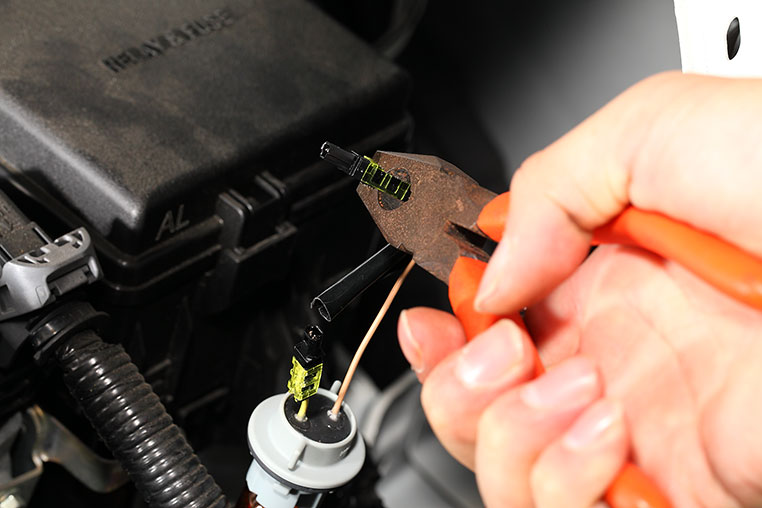

  そしてカットした純正配線の「バルブ側」「車両側」の両方に、接続コネクターを付けます。



ギボシ端子を使ってもよい。

•

  ユニット側の「青」と「白」には、事前に接続コネクターを付けてあるので……これで割り込めますね！

•

  この場面が重要なんですが、ユニット側の「青」と「白」のうち、「白」のほうが出力線です。

•

  出力線とは、ユニットから電気を送り出す線ですね。

•

  そうです。この「白」を「バルブ側につながる純正配線」につなぐことで、ユニットがウインカーバルブを光らせる仕組みです。

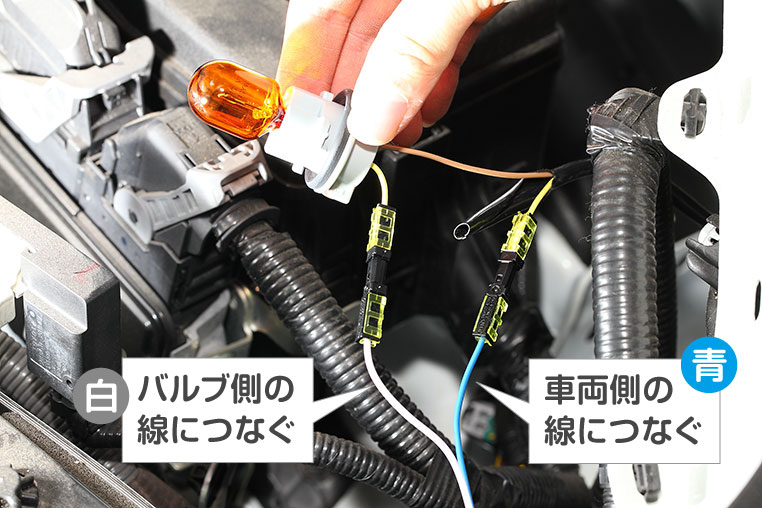

こういう風につなぐのが正解


•

  ここでもし「青」のほうをバルブ側につなぐとどうなるだろう？

•

  それは……つまり、「白」の出力線を車両側につなぐことになるので、以下のような症状になります。

✔ ひとくちメモ

●白を車両側につなぐと、車両側の線に出力することになるので、目的のウインカー以外のウインカー（今回でいうとフロント以外のウインカー）がポジション化されるという、ややこしい事態を招く。

---

●その場合は、挙動としてフロントウインカーが光らなくなる。この症状が出たら、逆向きを疑おう。
•

  ウインカーの線は車両側で全ウインカーがつながっているので、そういう事態になります。

•

  ……なるほどぉ〜。
  この場面は注意です。

•

  右ウインカーにも、同様の配線作業をします。

•

  右ウインカーにつなぐ線は「茶色」と「紫色」。

•

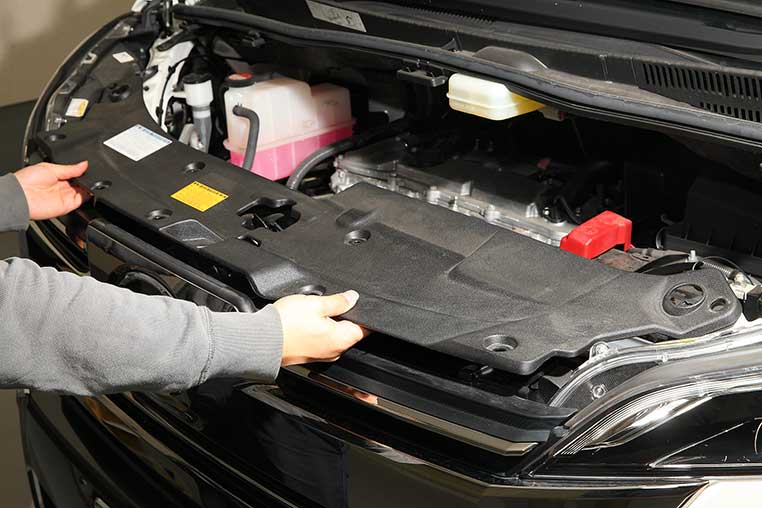

  エンジンルームにカバーが付いている車は、配線作業の前にカバーを外しておきましょう。



カバーはピンやネジで固定されているだけなので、外すのはカンタン。今回のモデル車は30ヴェルファイア。

•

  カバーを外したら、茶色と紫色の配線を、右ウインカー方向に取り回します。


•

  そして純正ウインカーのプラス線を調べて、カットするのは同じですね。

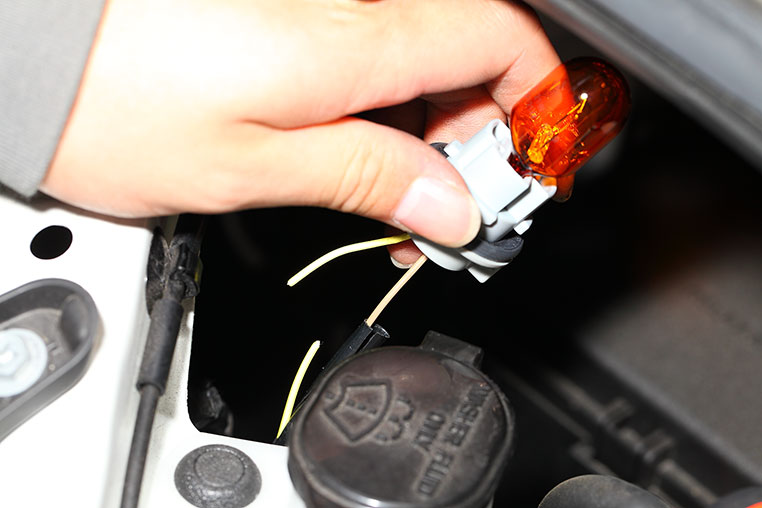

右ウインカー・プラス線をカットして……


•

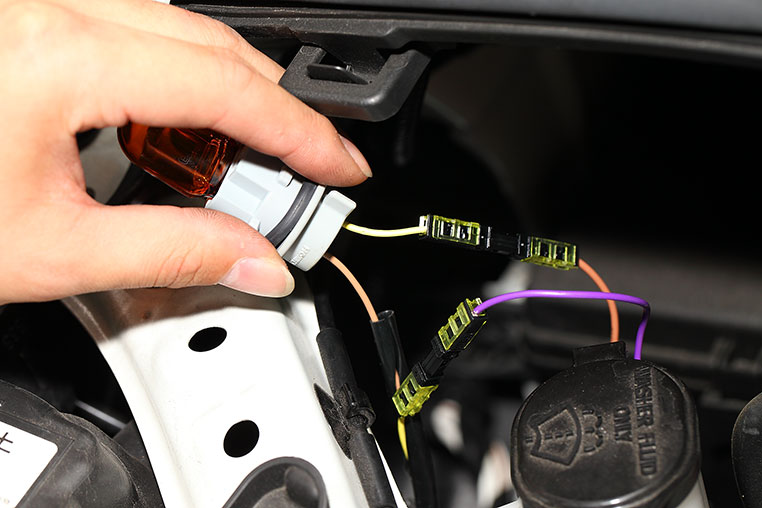

  右ウインカープラス線をカットしたら、「茶色」をバルブ側に「紫」を車両側に接続します。

このように合流させる


•

  この場面も、逆につながないよう注意しましょう。

•

  ユニット側オレンジ色の配線は、ポジション（スモール）ランプのプラス線につなぎます。

•

  ここは、純正配線をカットする必要はないんですね。

•

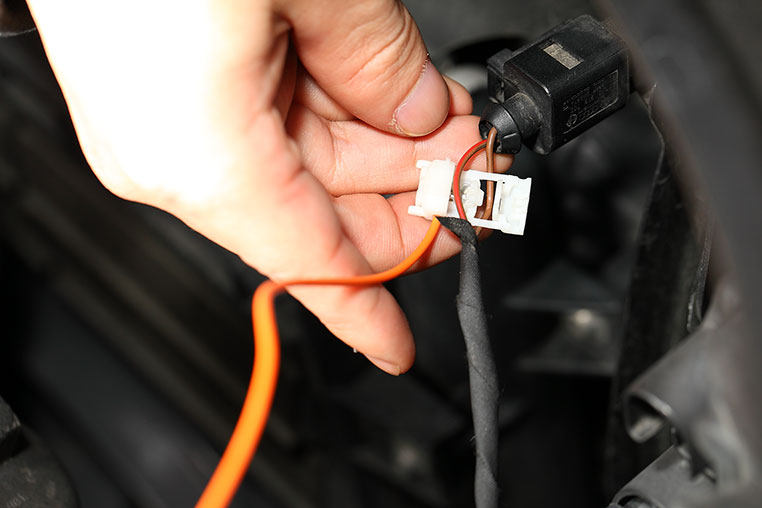

  そうですね。エレクトロタップ等で普通に合流させればOKです。

ほとんどの車はポジションバルブ裏から電源を取れる



検電テスターでプラスとマイナスを調べて、プラス線に合流させればOK

•

  ただ、今回取り付けしている30ヴェルファイア（アルファード）は、ちょっと特殊な例なのですが、ヘッドライト裏からはスモール連動の電源が取り出せません。

•

  30アルファード/ヴェルファイアのスモール電源取り出しは、別記事「ヘッドライト裏からスモール+12V線が取れない車の対応策」で詳しく解説しているので、そちらを参照してくださいね。

•

  ユニットの電源としては常時電源とアース（マイナス）が必要ですが、エンジンルームで作業しているので、これらはバッテリーに直結するのが早いです。

•

  というわけで事前にクワ型端子を付けてあるので……

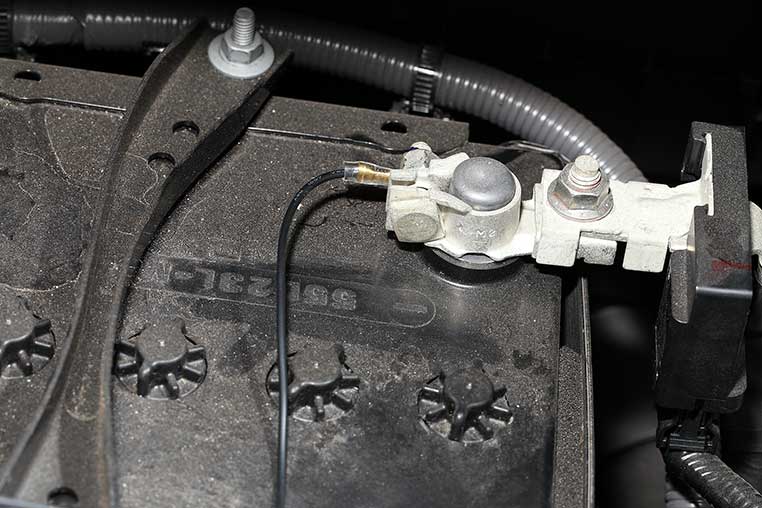

「赤」をプラスターミナルに接続



「黒」をマイナスターミナルに接続

•

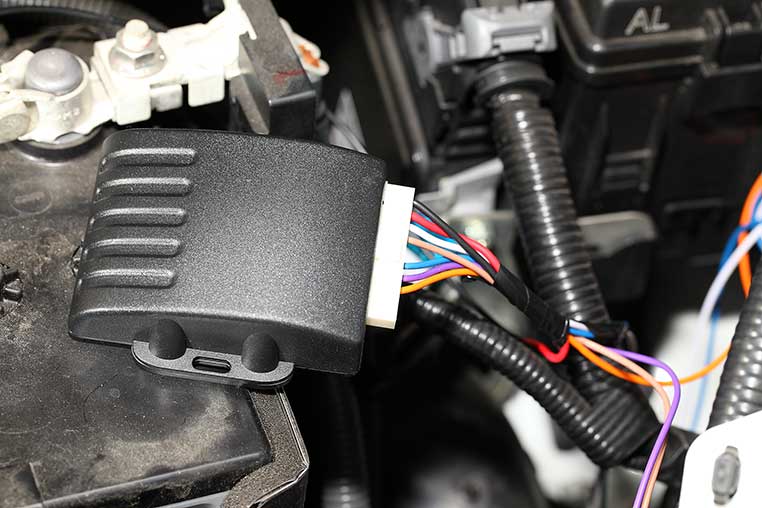

  あとは、ユニット（↓）の設置です。


•

  今回のようにフロントのみウインカーポジション化する場合は、エンジンルーム内で配線が完結するので、ユニットもエンジンルーム内に設置するのがオススメです。

•

  そうすれば、わざわざ配線を室内に引き入れる手間がはぶけますね。

•

  例えば車のヒューズボックス位置付近などは、エンジンルーム内の中では水がかかりにくいし、熱も持ちにくい場所なので……

•

  ユニットの設置場所として、狙い目！

•

  ただ、ユニット自体は防水ではないので、簡単な防水処理はしておきます。


•

  なお、ユニットの設置場所によってどっちか片側のウインカーに配線が届かない、というようなケースでは配線を延長します。

•

  これでウインカーポジションの配線作業、すべて終了です！

「ウインカーポジション＋LED化の場合、ハイフラ対策はどうやるの」もオススメ記事です
