オートライト後付け完全ガイド（第6回）

---

オートライト取り付け方法╱車速信号の取り出しとスイッチ増設

• 1
• 2
• 3

•

  オートライトの取り付けもいよいよ大詰めです。

  ●レポーター：イルミちゃん

•

  前回、電源関連を取り出して、純正ヘッドライト＆スモール線への割り込みも終えました。ただ、今回は「車速連動タイプ」のオートライトを付けようとしています。

  ●アドバイザー：CEP 服部研究員

•

  普通のオートライトとの違いは、「後付けオートライトの選び方。車速連動タイプとは？」を参考にしてください。

•

  というわけで、車速信号も取らなくてはいけません。これはライトスイッチ裏では取れません。

•

  車速信号の取り出しって……どこからになるんだろう？

•

  ほとんどの車はナビ裏から取れます。ナビも自車位置の精度を高めるために、車速信号を拾っていますので。


•

  ではさっそく！ 車速信号線を求めて〈配線取り出し隊〉探索開始！

•

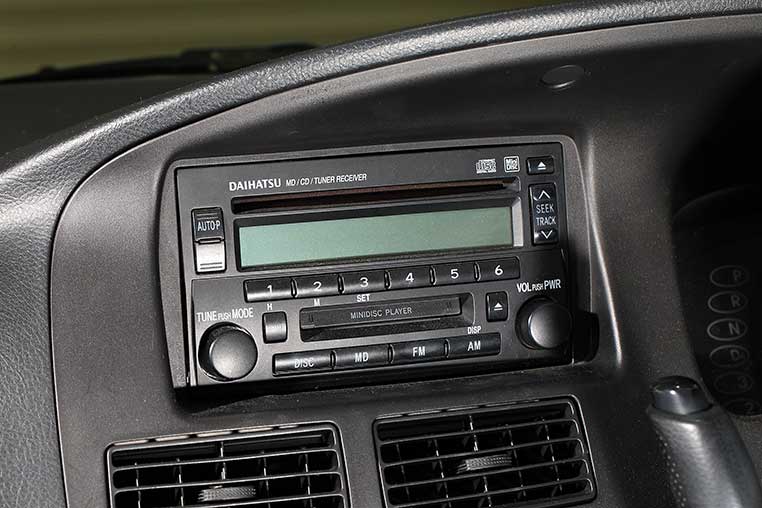

  ナビ裏にアクセスしたいので、まずはナビを外すんですよね。

•

  今回のモデル車のムーヴは、横長のインパネがナビにまでかかっているので、このインパネを外します。

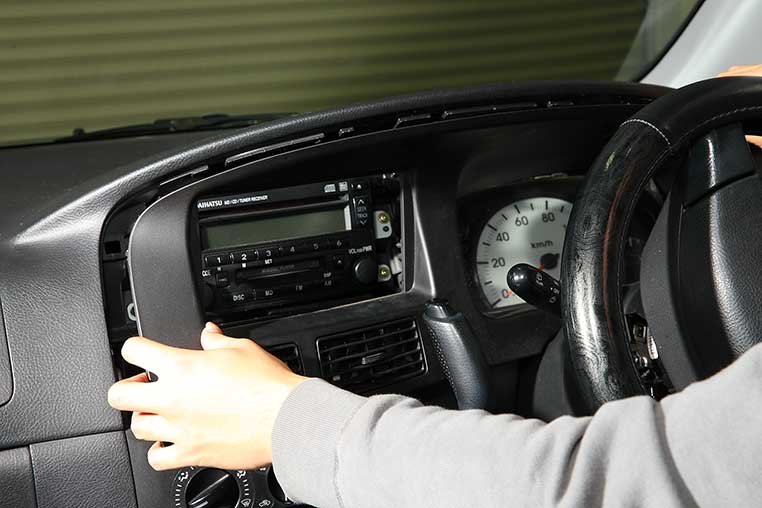

インパネのクリップを取る（2か所あった）


•

  この車の場合は2個のクリップを外したら、あとはツメのハメコミで固定されているだけ（↓）。手で引っ張って外せます。


•

  そしてナビのステーは、4本のネジで固定しているパターン（↓）がほとんどですね。



•

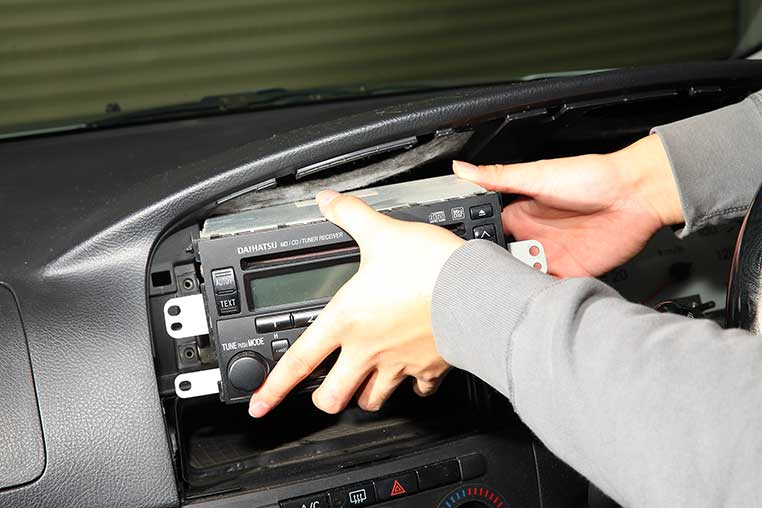

  ナビが外れましたが？

•

  ええっと、あった！ 今回のムーヴの車速信号線はコレ（↓）ですね。


•

  ちょっと待ったぁ！ なぜソレが、車速信号線だと分かるの？ 検電テスターも当てていないのに。

•

  車速信号線は、検電テスターでは調べられないじゃないですか。

•

  え？
  なぜに？

•

  だって……。
  走行しながら、テスター当てる気ですか？

•

  ウ。
  それは……無理。

•

  なので、どのコネクター（ピン数）のどの線（位置と色など）なのかを、車種ごとに、コムエンタープライズのWebサイト上でも公開しているんですよ。

CEPのホームページ

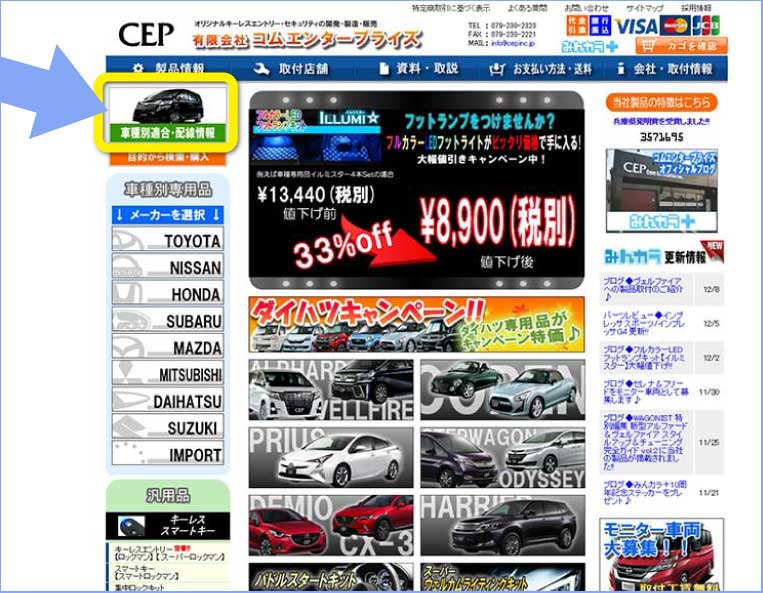

左上の「車種別適合・配線情報」から、車種ごとの配線情報を調べることができる。



CEP（コムエンタープライズ）のWebサイト

•

  データ掲載が追いついていない車種でも、直接コムエンタープライズにお問い合わせいただければ、配線図から調べることが可能です。 （※CEPのオートライトを購入した人向けのアフターフォロー）

•

  配線がどれだか分からず「付けられない！」にはならないんだ。

•

  そうですね。検電テスターで探すのが難しい線、というのもありますから、アフターフォローは重視していますよ。

灰色の線を、車速信号線に割り込ませる


•

  配線の分岐は、「エレクトロタップ（配線コネクター）の正しい使い方」を参考にしてください。

•

  最後に「後付けオートライト機能のオンオフ」をするための、スイッチを増設します。

•

  スイッチ自体は付属していますね〜。

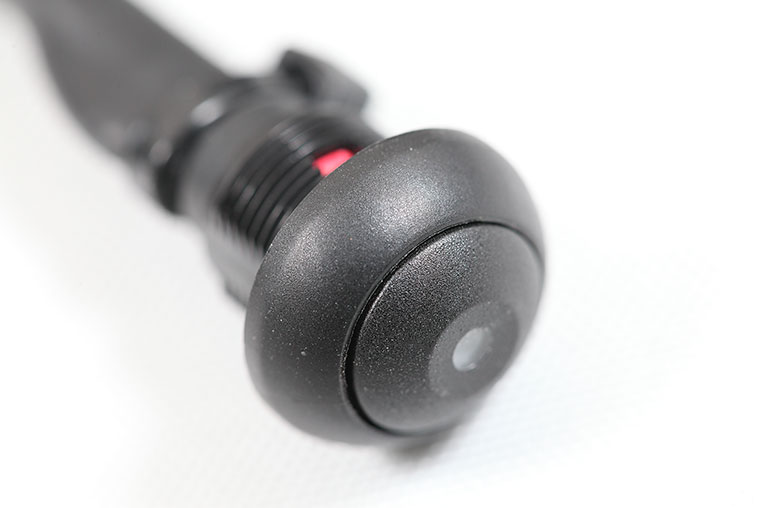

CEPオートライトの「車速連動タイプ」の付属スイッチ。

•

  取り付け位置は決まっていませんが、純正の空きスイッチパネルがあるならそこがオススメですね。

•

  そのほうが純正っぽくていいですね。

•

  空きスイッチパネルにアクセスするために、少しパネルをバラしましょう。以下はムーヴの場合の手順です。

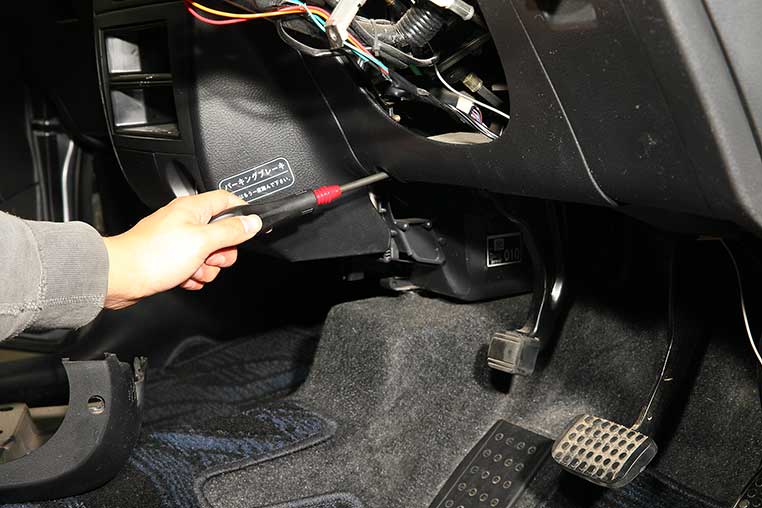

アンダーカバーを外す（左右にネジ2本）

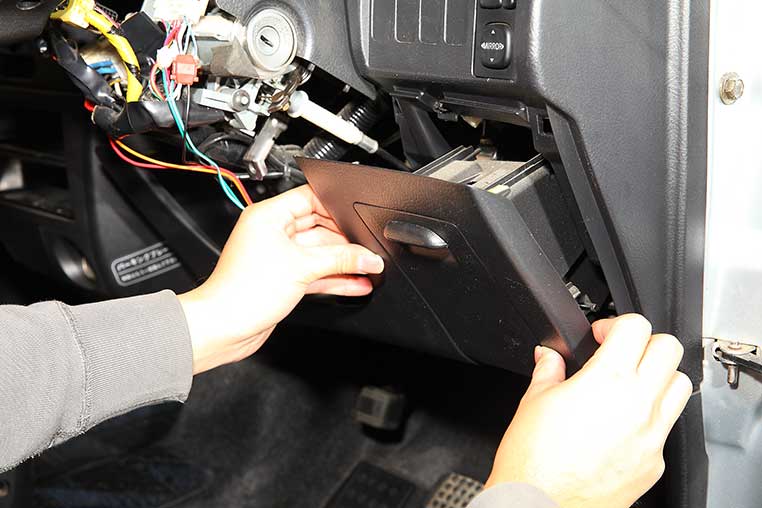

空きスイッチパネル下のパネルを外すと……

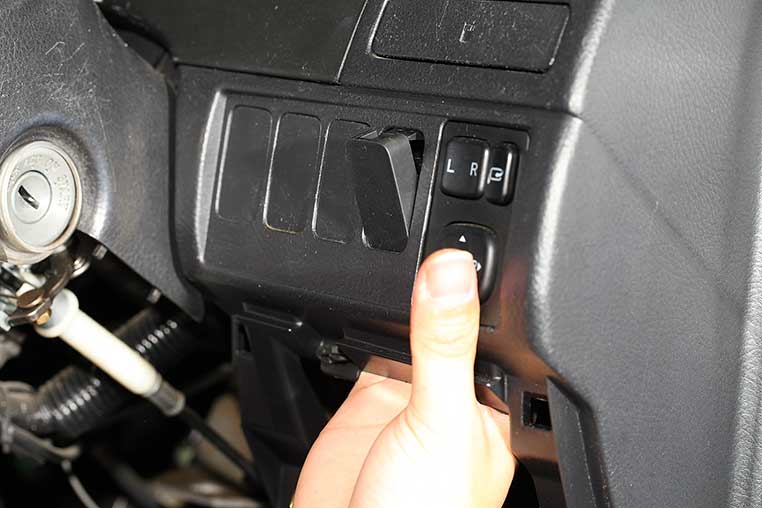

裏から手を入れ、空きスイッチパネルをツメを解除しつつ、手前に押し出せる


•

  空きスイッチパネルが取れました〜。

•

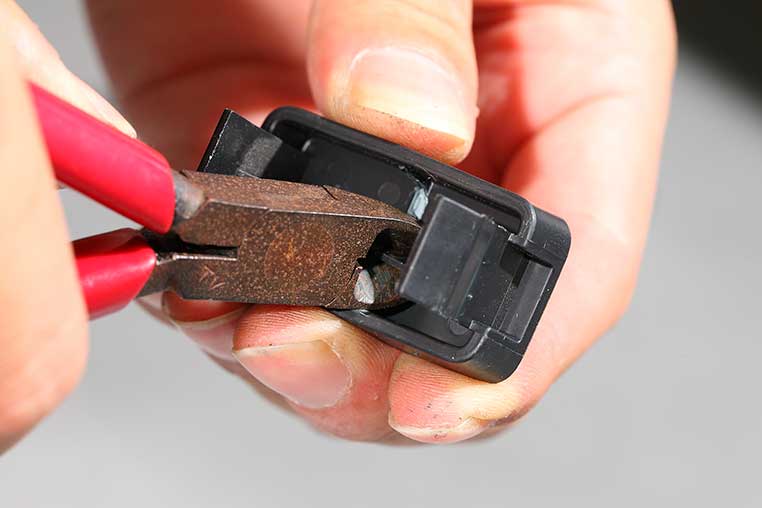

  このパネルに穴開け加工をします。裏側に仕切りがあったら、先にニッパー等で、もぎ取っておきます。



モギッ

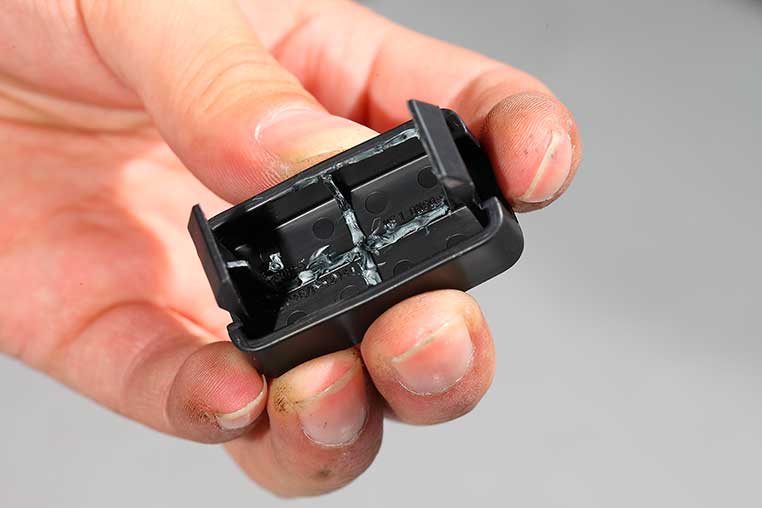

こうなればOK


•

  この加工は、スイッチを裏からナットで固定するための準備ですね。

•

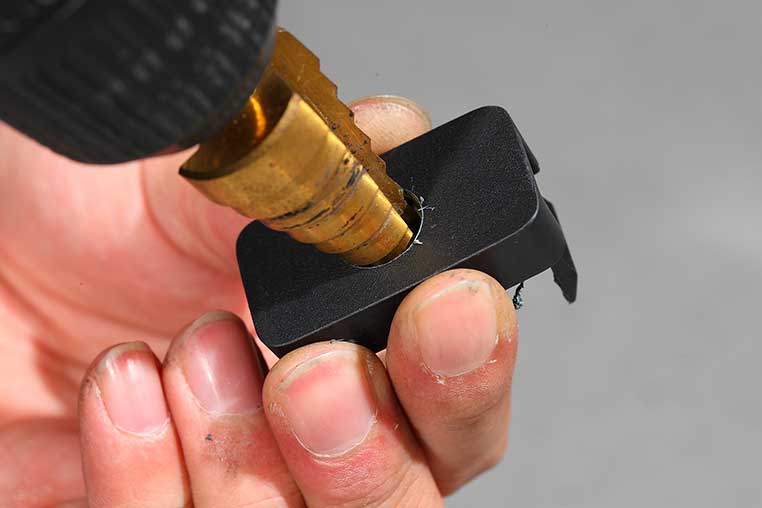

  では、いよいよ穴開け加工！

•

  ドリルの刃は、14ミリ位で開けるといいです（車速連動タイプの付属スイッチの場合）

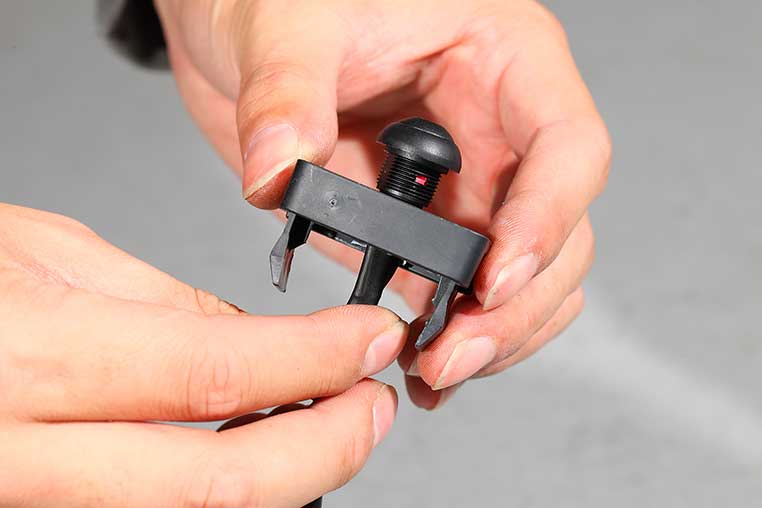

スイッチを通しておいて…

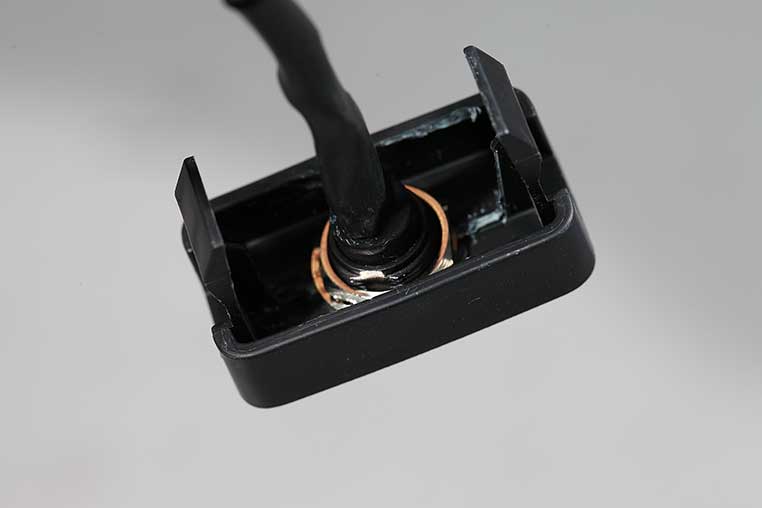

裏から付属のワッシャーとナットで固定

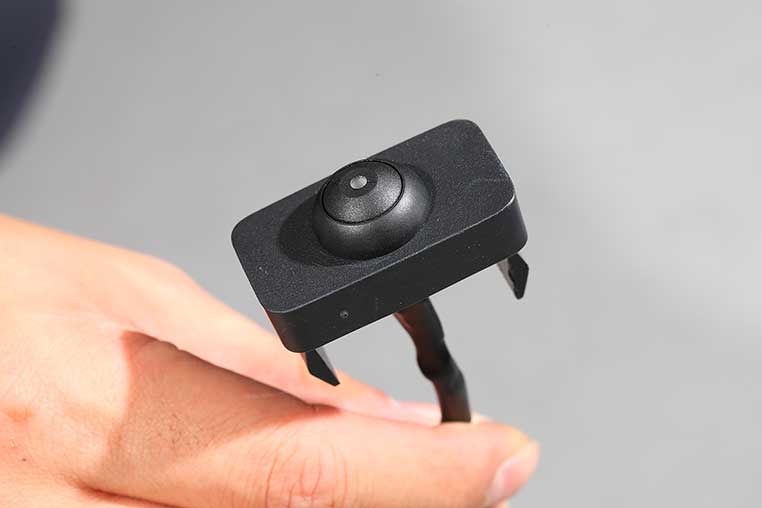

スイッチ増設完了


•

  スイッチ埋め込みができました。次へいきます。

•

  明るさを検知してオートライト動作させる、光センサーを設置します。これはダッシュボード上の、ピラーの根元あたりが狙い目です。

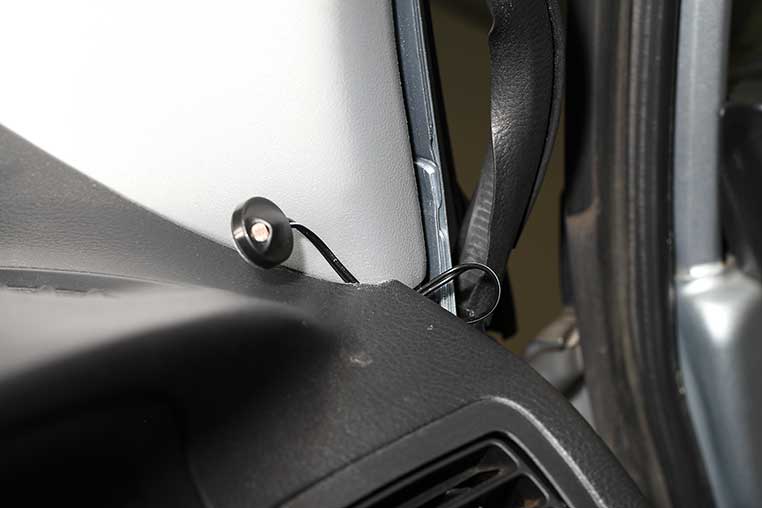

コレが光センサー



配線が目立たないように、隠しながらピラー根元へ



•

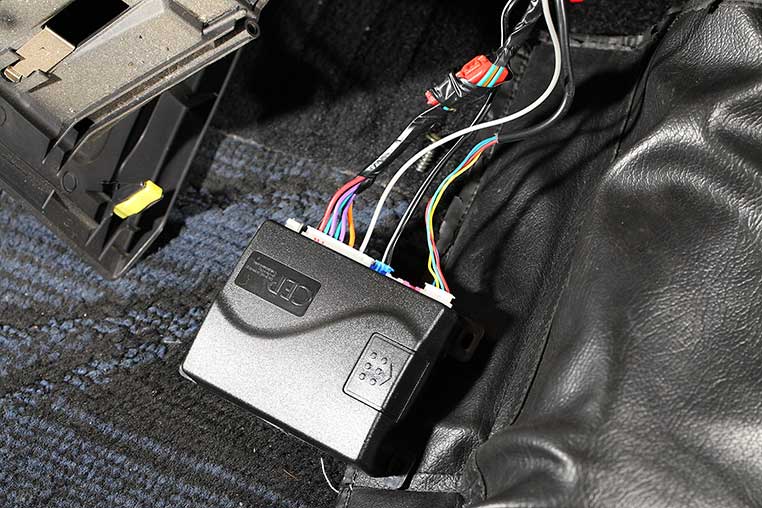

  これで全ての配線作業が完了。最後に、ハーネスをユニット本体に接続します。


•

  このユニットは配線をつなげたら、普段はもう触る必要はないんですよね。

•

  ハイ。設定はスイッチでできますので、アンダーカバーの上側など、見えない場所に隠してしまいます。

•

  オートライトの後付け、完了しました！
