ウインカーポジションのQ＆A

---

ポジションをウインカー化（兼用・入れ替え）することの問題点

• 1
• 2

ウインカーポジション点灯の位置を変える目的で、ポジションをウインカー化して「兼用」した場合、または、ウインカーとポジションを「入れ替え」した場合、それぞれに起こる問題点を知っておこう。

•

  「ウインカーポジションキットを使い、ポジションにウインカー機能を持たせるにはどうすればよいか？」という、読者・ひろちサンの質問への回答・後編です。

  ●レポーター：イルミちゃん

✔ 前編は、「ウインカーポジションで、ポジションをウインカー化（兼用）できるか？」

•

  前回、電気的には可能だという話をしましたが、ここでは問題点について触れます。

  ●アドバイザー：CEP 服部研究員

•

  フムフム。

•

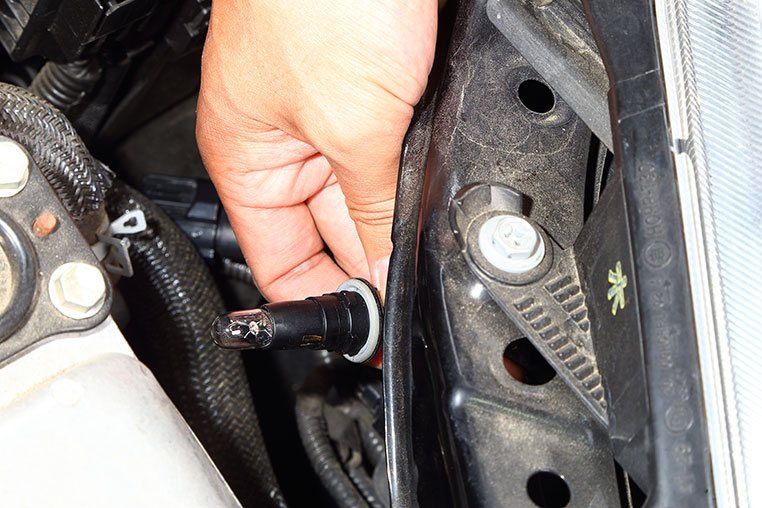

  ひろちサンは「ポジションに、T16のアンバーを入れている」とのことでしたが、一般的にはポジションバルブといえば、T10の小さいバルブです。


•

  それに対してウインカーには、もっと大きな電球が使われています。



✔ 電球ウインカーの場合は、T20やS25などのバルブ型式が採用されていることが多い。

•

  今回の話のようにウインカーポジションキットを使って、ポジションにウインカー機能を持たせる場合、単に配線作業だけでやろうとしたら、T10バルブにウインカー機能を持たせることになってしまいますよね？

•

  あ、そっか。

•

  T10のアンバーのバルブは売られてはいるのですが、T10バルブをウインカーとして使うのは暗すぎる。

•

  ……そもそもポジション用ですもんね。

•

  ハイ。消費電力でいうと、ポジションランプは5Wの電球です。いっぽう、ウインカーは21Wの電球が使われています。消費電力も明るさも、全然違うのですよ。

•

  ウインカーは、昼間でもハッキリ見える明るさが必要ですからね～。

•

  そして、この消費電力に合わせて、リフレクター（反射板）やレンズなどの熱設計がなされています。

•

  と、いうことは……

•

  仮にポジションのところに、加工して21Wのウインカーバルブを入れたとしても、「大丈夫なの？」という問題が出てきます。

•

  熱でリフレクターが溶けたりとか……。

•

  場合によっては、その可能性はありますよね。

•

  ……服部研究員が、前回から消極的だった理由はこれか。

•

  そのあたりの物理的なことがクリアできると仮定して、配線的にできるかできないか、という点で回答すれば、可能ですけど……という話なんです。

•

  仮に5Wの電球のままでアンバーを入れて、ウインカー点灯させるとしたら……

•

  暗くて、日中見えないと思いますよ。それこそ危ないですからダメですね。さらにウインカーを5Wにしたら、ハイフラにもなる可能性もあります。

•

  どっちにしても、明るさの問題でNGですね。

•

  ハイ。ウインカーとしての視認性を考えると、当然ながら21Wの電球を使わないとダメですね。

•

  この壁を超えるのは、なかなか難しそうです。

•

  さらに、「ウインカーとポジションを入れ替え」となったら、もっといろいろな問題点が出てきます。

•

  ウインカーポジション化するにあたり、ウインカー位置がイマイチだからポジションに持っていきたいという場合、「兼用」のほかに考えられるのが「入れ替え」でしたね。

•

  そうです。それも、配線的には可能な話ではありますが……

•

  CEPのウインカーポジションキットでやるとしたら、どうつなぐんでしょう？

•

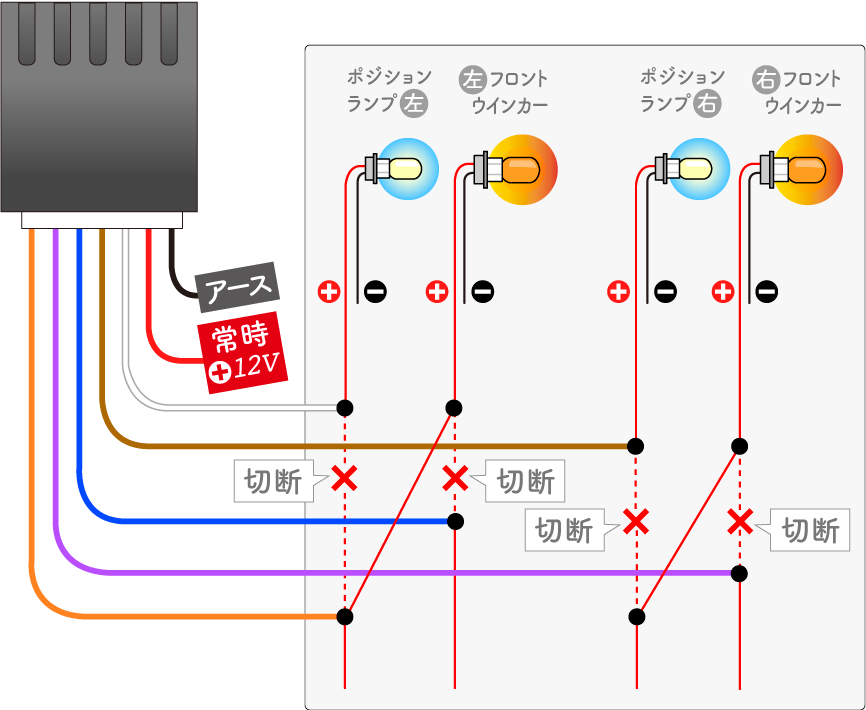

  配線図でいうと、こういうことです（↓）

ウインカーとポジションを入れ替えて、ウインカーポジション化する場合の配線図


•

  ウインカーとポジションの双方のプラス線を切って、クロスさせています。

•

  フムフム。

•

  ユニットからすると、入力がウインカー、出力がポジション……というのは前回の「兼用」と同じです。

•

  違うのは、ウインカー線も切るところですね。

•

  そうです。「入れ替え」の場合は、もともとの純正ポジションの線を、ウインカー線につながないといけない。その先が、新しくポジションになりますから。

•

  ナルホド。

•

  しかし、さっきの話と同じく、まず両者のバルブ形状と消費電力の違いが問題になる。

•

  そのままだと、ウインカーは暗くなり過ぎ、ポジションは明るくなり過ぎますね……。

•

  そういうことですね。で、無理矢理バルブタイプを入れ替える問題点も同じです。

•

  フーム。

•

  入れ替えの場合は別の問題もあって、車両側のポジション用の出力がウインカーに流れて、ウインカー用の出力がポジションに流れるので、前者のほうでヒューズの問題が出てきます。

•

  ポジション用の配線の先に、消費電力の大きいバルブを付けるから……。

•

  そうなんです。もともとポジションが想定している電流より、大きな電流が流れることになります。

•

  ポジションのヒューズが飛びますね。

•

  だからといって、ヒューズのアンペア数を安易に上げることもできません。

•

  ヒューズのアンペア数を勝手に引き上げるのは、危険だからNG。

•

  そうです。そもそも配線の太さなども含めて、ポジションランプの消費電流に合わせて設計されているものに、ウインカーの消費電流が流れるというのは問題アリです。

•

  ……だからこそ、ヒューズが飛ぶわけですからね。

•

  細かく見ていくとなにかとハードルが高いのが、ウインカーとポジションの入れ替えなのです。
