電源の分岐・分配に使えるワンタッチコネクターの新作

電源分岐や電源分配に使うコネクターの新作を紹介。「ワンタッチ電源分岐ターミナル」「ワンタッチコネクター」というネーミングに現れている通り、従来の手順を大幅にショートカットして、電源の分岐や分配ができてしまう。
小型でワンタッチ! 便利な電源分岐ターミナル
-
「配線の分岐コネクター最新事情。2本線を1個で分岐できる!」の続き。まだまだ新型コネクターがある。
●レポーター:イルミちゃん
-
電源線(主線)を分岐させて、電源を分配したいときに便利なコネクター類を紹介しましょう。
●アドバイザー:エルパラ 平川研究員
-
同じ分岐でも、純正配線の途中に割り込ませるのとは別ですね。
-
そうです。ここで紹介するのは、1本の配線を、2本……あるいは3本以上に分配するコネクターです。
-
だとすると、以前に教わった端子台に近いイメージか。
-
「電源を分配する」用途は同じですが、端子台よりはるかにコンパクトで簡単に分配できるのがこれ(↓)
-

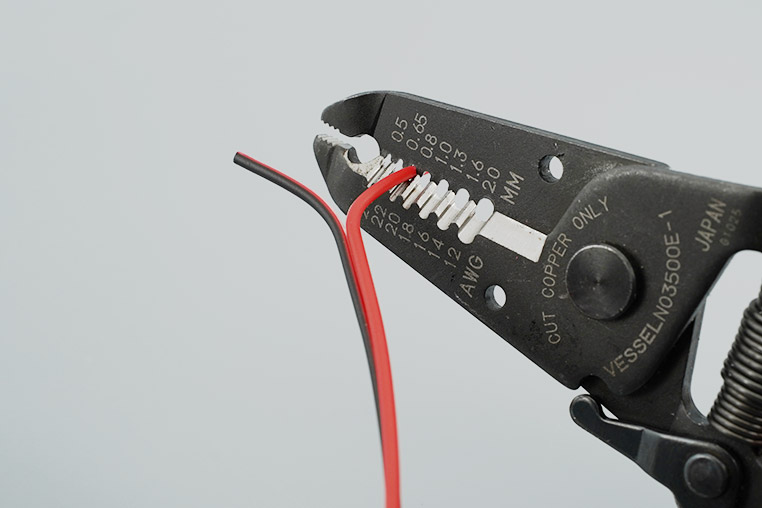

使い方はまず、配線の被覆を8ミリむきます。
-
8ミリと言われても、厳密にやるのが難しそうですが。
-
分岐ターミナルの裏側に、8ミリのゲージがあるので、そこを使って測れますよ。
-
おお、なるほど。
-

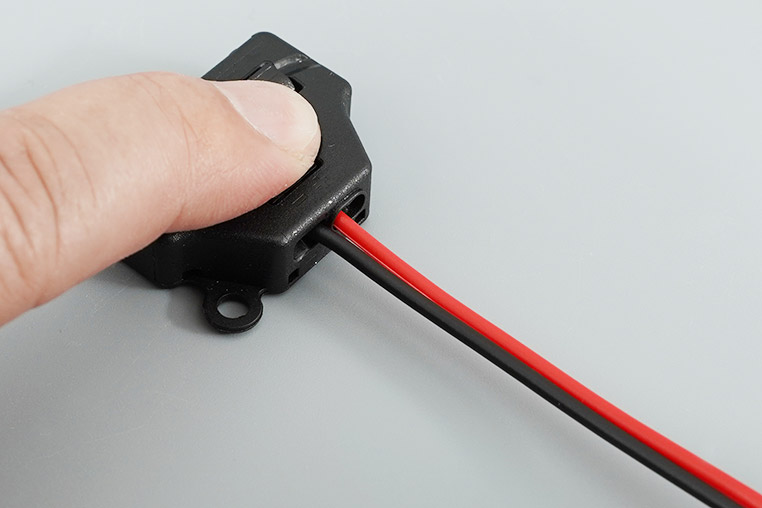

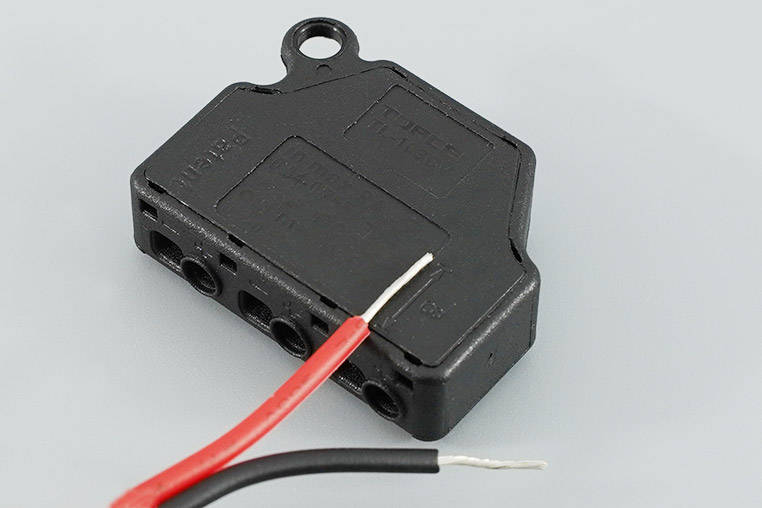

そして、ロックボタンを押しながら、被覆をむいた配線を奥までしっかりと差し込みます。
-
で、ロックボタンから手を離すことで、配線がロックされます。
-
へー。
-

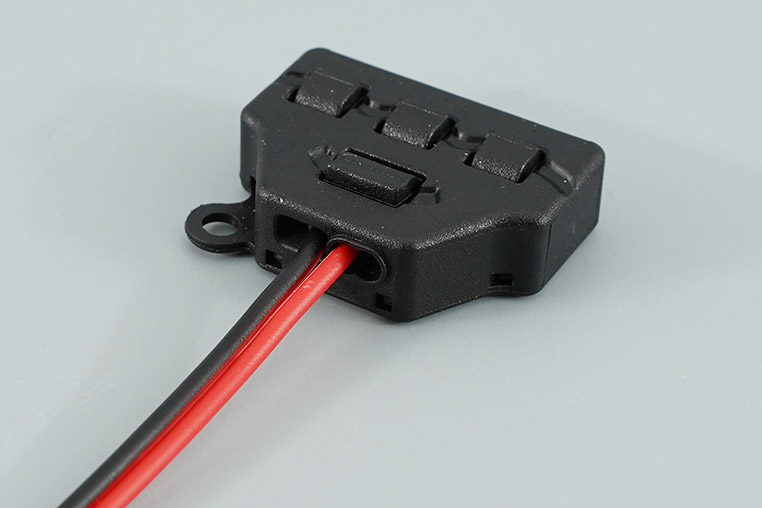

今差し込んだのが、入力側(電源側)です。
-
ふむふむ。
-
出力側も同様のやり方で、配線をつなぎます。プラス・マイナスを間違えないように。
-

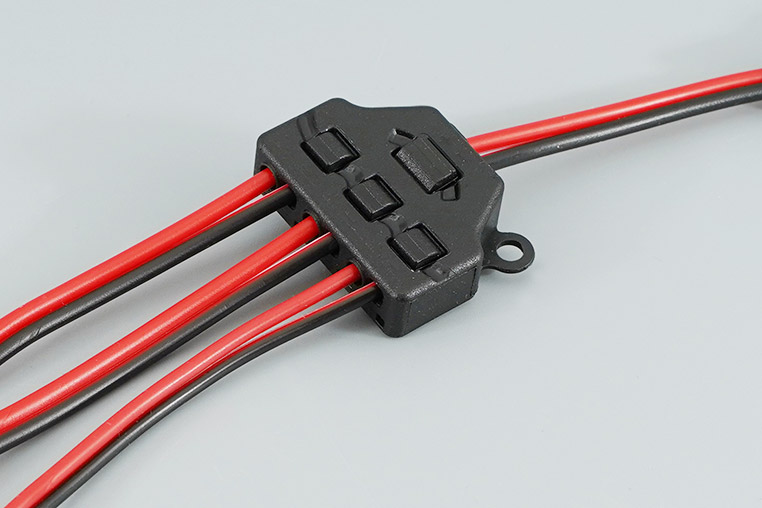

ここでは、テープLEDの電源を分配する目的で、赤黒DCプラグケーブルを3セットつないでみました。
-
ということは、テープLED側のDCジャックにそのままつなげるから……
-
簡単に、3本のテープLEDに電源を分配できますね。
-
1個のコネクターで3分配だから、分岐コネクターの数も減らせる。
-

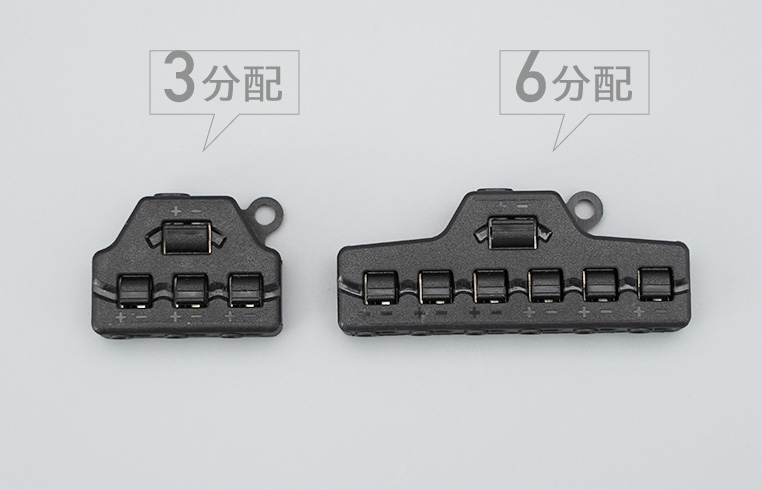

さらにもっと分配数の大きいタイプもありまして……
-

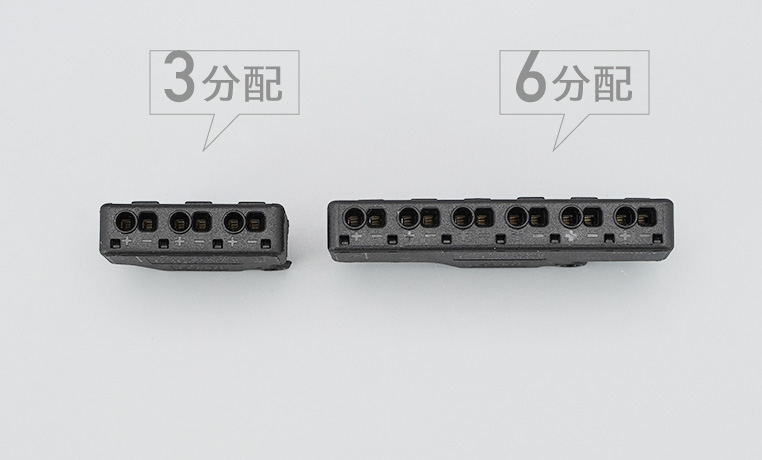

大きいほうは、出力が6系統もある。
-
つまり、電源の6分配が可能ですね。
-
配線の被覆むき以外は工具もいらないし、カンタンに電源を分配できますね~。
-
ただ、当然ながら出力が増えますから、電源が足りるかどうかには注意が必要です。
-
確かに。そういえば、ターミナル自体にも入出力のキャパがありますよね?
-
メーカー公表の定格では入力側(電源側)9アンペア、出力側がそれぞれ1.5アンペア……となっていますが、この手のコネクターは、実際の運用はその半分程度で見たほうが無難だと思います。
-
ふむ。
そのあたりは、注意して使いましょう。

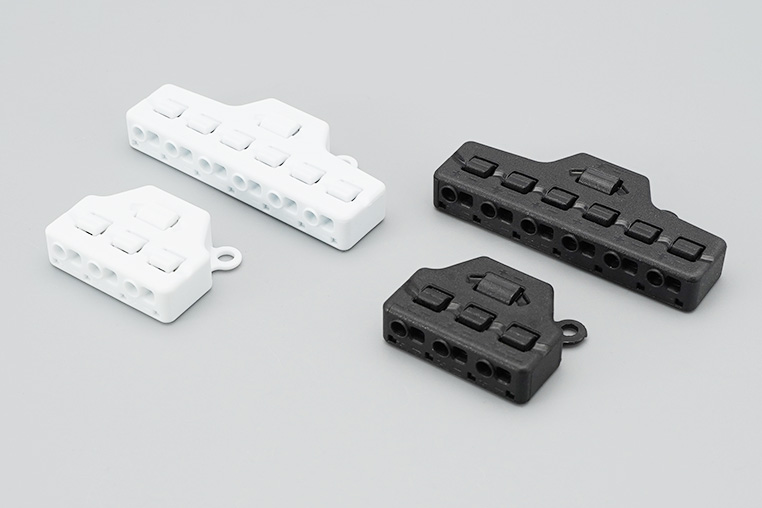

ワンタッチ電源分岐ターミナル。2タイプ、2カラー(白と黒)の4種類あり。エルパラで買える。







ワンタッチコネクターも電源の分配に便利
-
ワンタッチコネクターも、電源の分配に使えるコネクターですね。
-

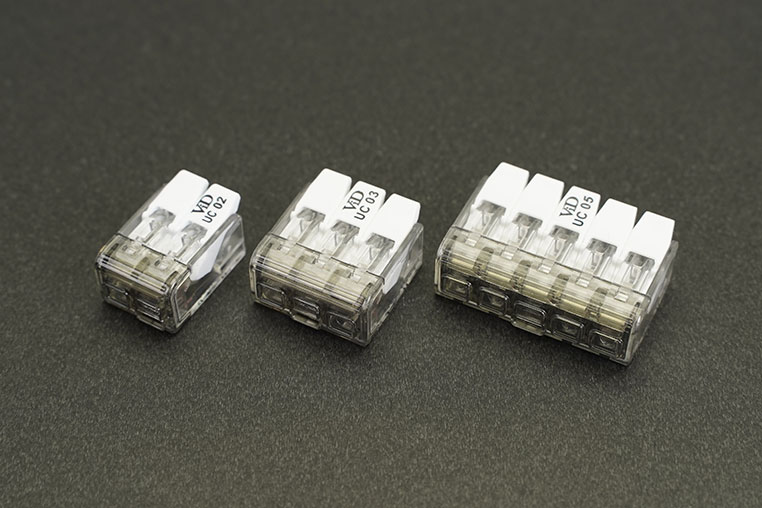

2ポートの「UC-02」は配線の接続用ですが、3ポートの「UC-03」や5ポートの「UC-05」なら、電源の分配ができます。
-
ワンタッチというからには、カンタンそうですが?
-
そうですね。こちらはまず、配線の被覆を、11ミリむきます。
-
……11ミリ。
またしても指定が細かい。 -

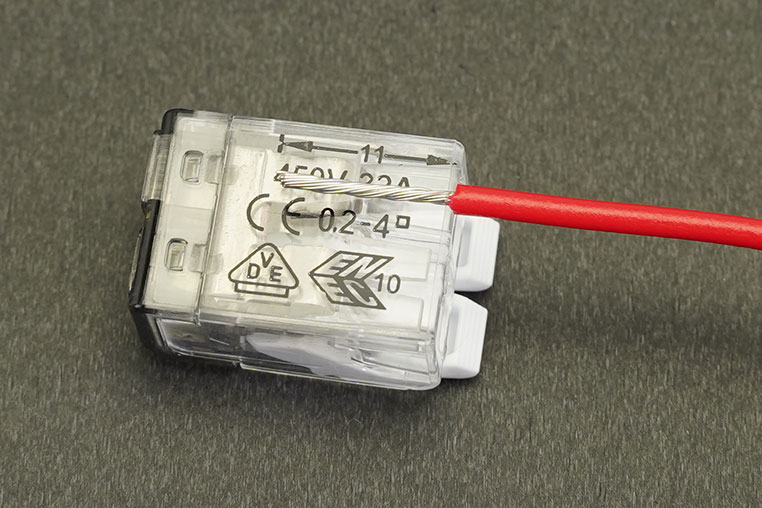

これもコネクターの裏側にゲージがあるので、芯線の長さを11ミリに合わせればOKです。
-

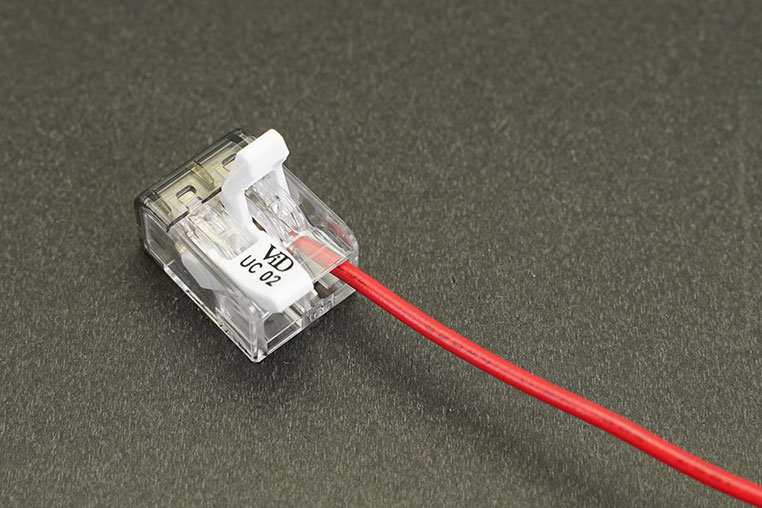

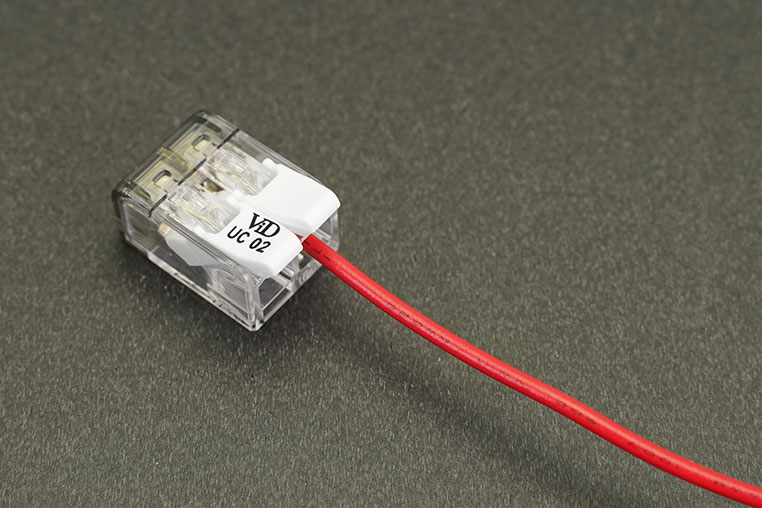

そしてレバーを引き上げた状態で、配線を差し込みます。
-

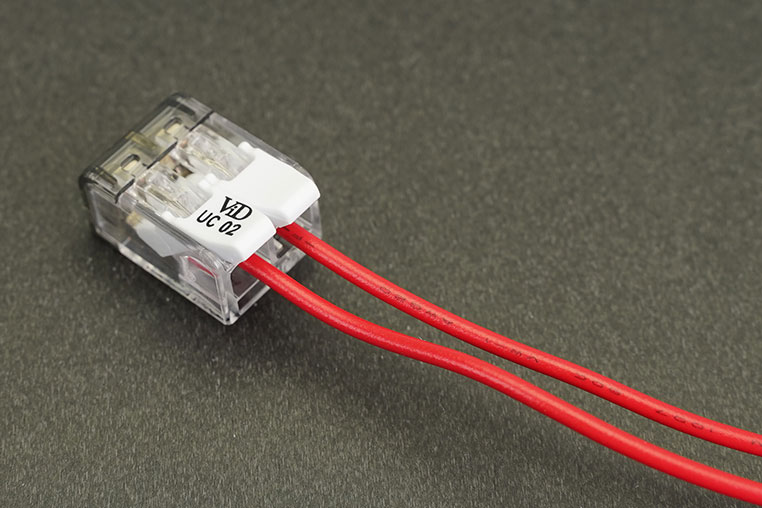

あとはパチンとレバーを倒すだけ。
-
同じことを繰り返していけばいいんだ。
-

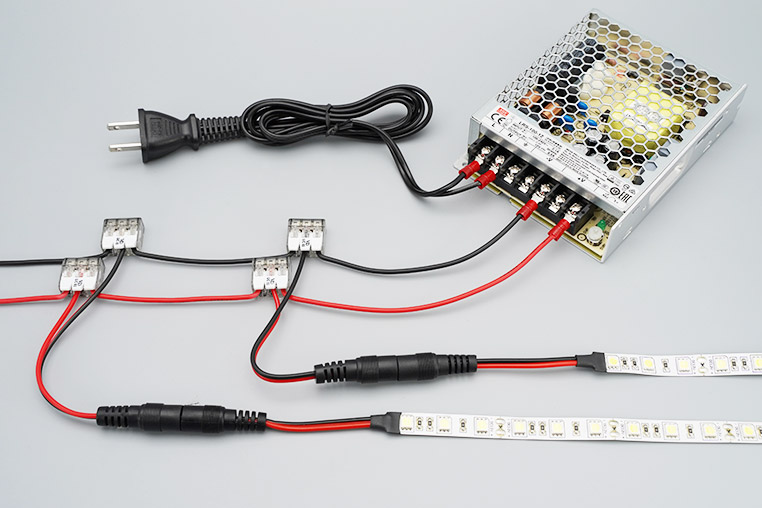

3ポートの「UC-03」であれば、主線の送りができますね。
-
なるほど。3分配を繰り返しながら、電源線を延長していけるんだ。
-
ワンタッチコネクターは適合する配線の範囲も広いので、太さの異なる配線が混在する状況でも使えて便利です。

エルパラで販売しているワンタッチコネクター





✔ ひとくちメモ
ワンタッチコネクターの適合配線は、単線の場合で、Φ0.5〜2.0mmの配線に適合。撚り線はΦ0.7〜4.0mm
配線分岐にエレクトロタップを使うときは「選び方」に注意! これを間違うと「接触不良」が起こる。DIYラボ〈動画部〉がYouTubeでも解説しているので、ぜひ見てね。
