光るエンブレムの進化版!? 最新の純正レクサスエンブレムをライン発光させる技

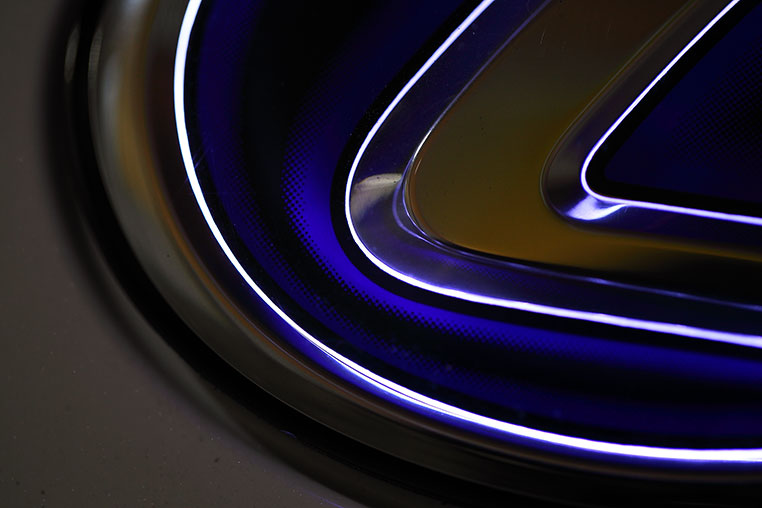

光るエンブレム化した、最新の純正レクサスエンブレム。しかも従来の光らせ方とは違うライン発光で、より凝った精緻な印象だ。加工難易度は高くDIYはオススメしないが、「どうなっているのか？」知ることもまたDIYの楽しみ。

•

  球屋のレクサスUXデモカーなんですが、実はリアエンブレムが光ります。

  ●レポーター：イルミちゃん

•

  最近の車は、リアエンブレムにもセンサーが入っていたりするので出来ないことも多いですが……

  ●アドバイザー：球屋 森田研究員

•

  センサー？

•

  例えばレクサスRXを例にすると、タッチでバックドアを開けるためのセンサーが入っています。

•

  センサーでバックドアが開くんだ。

•

  しかし、レクサスUXはそういうものは入ってないので、何か出来そうだな～と。

•

  なるほど……。

•

  レクサスUXというキャラクターを考えても、少し遊びゴコロを出してもいいかなと。

•

  それで、光るエンブレムをやってみたんだ。

•

  ……と言っても、以前に流行った「光るエンブレム」の手法ではないんですよ。

✔ ひとくちメモ

---

いわゆる「光るエンブレム」は、純正エンブレムを剥がし、車体とエンブレムの間に導光体（アクリル素材など）を挟む手法が一般的。

•

  いまどきのエンブレムは、昔の手法では光るエンブレムにはできません。

•

  それはなぜ？

•

  そもそも純正エンブレム自体が、全部塗装なんですよ。

•

  どういうこと？

•

  レクサスの純正エンブレムは触ると半球体。この球面の裏面に凹凸があって、裏側から塗装されている、という作りなのです。


•

  エンブレムのメッキ部は、裏から見ると凹んでいるだけ。そこにメッキを吹いて、そのあと青でベース部分が塗られ、最後に黒で全面を覆っている……という作りです。

•

  つまり1枚モノってこと？

•

  そうなんですよ。1枚モノのクリアのお皿を、裏から塗装して立体感を出している、というカンジですね。

•

  ほー。
  よく出来ているなぁ。

•

  そういう構造になってしまったので、いわゆる光るエンブレムは作れなくなってしまったんですよ。

•

  なるほど。
  では、これはナゼ光っているのか？

•

  コレ、塗装面を削っているんですよ。

•

  光っているラインは、塗装を削った部分ってこと？


•

  そうなんです。エンブレムの背面側から塗装を部分的に（ライン状に）削っているんです。

•

  削った部分だけLEDの光を受ける。

•

  クリアのアクリルを削って、傷を入れると面発光するのと同じリクツですね。光源としては後ろに枠みたいのを作って、LEDを仕込んでいます。

•

  ナルホド。

•

  全部が手削りです。

•

  ひええ〜。
  手作業なんだコレ。

•

  ここは手でやるしかない。だから厳密に言えば、レーザー加工ほどの精度はないです。


•

  なんだかすご〜く難しそう……。球屋はドMな加工屋さんなので、それもまた悦び？

•

  塗料がめっちゃ分厚いので、削るのは大変です。初期段階は棒ヤスリぐらいの荒い番手で削らないと、太刀打ちできません。

•

  ほー。

•

  もちろん最後はペーパーですけどね。

•

  メッキの外側ギリギリのラインで、細～く削っていくんだ。

•

  最初に削っているときは楽しかったですが、2回目以降はやりたくないタイプの加工ですね。

•

  ワハハ。

•

  一歩間違うと、「ピッ」と関係ないところを削ってしまうリスクも大です。

•

  傷付けたら、そこも光ってしまって超目立つっていう……。

•

  マスキングはもちろんするんですが、マスキングで保護しきれるものではないし、エンブレム自体もそんなに安くはないし。

•

  失敗したらウン万円みたいなやつ。

•

  極度の緊張感を楽しみたい人以外には、オススメできない技です。
