電動シャッターの「挟み込み事故」を防止する障害物検知センサーは後付けできる

電動シャッターの挟み込み事故が問題になっている。エレベーターの感覚で「挟まったら止まる」と思っているかもしれないが、挟み込み防止装置がなければ止まらない。障害物検知センサーの後付けは、ローコストでできる解決策。

•

  電動シャッターにおいては「挟み込みによる事故」が、何件も起こっていて問題になっています。

  ●アドバイザー：CEP 服部研究員

•

  事故？ 電動シャッターって、挟まれたら止まってくれるのでは？

  ●レポーター：イルミちゃん

•

  なんとなく、そういう淡い期待を持っていますよね。

•

  違うの？

•

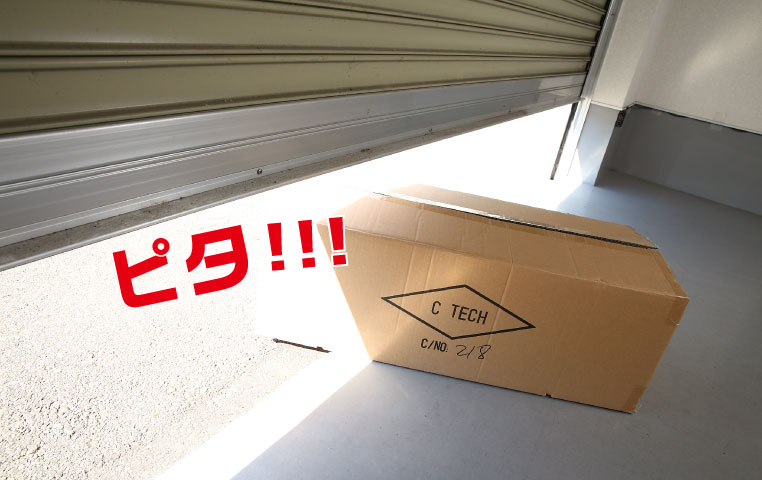

  「挟み込み防止装置」が何も付いていない電動シャッターの場合は、基本的に障害物があっても止まりません。


•

  ……冷静に考えると恐いですね。どこまで押しつぶすんだろうか。

•

  モーター側にも過電流の制御などが入っているのが普通ですので、ある程度まで負荷がかかれば止まるはずですが、その時点でかなりの力がかかっています。

•

  荷物がペチャンコにされてから止まっても遅い……ですね。

•

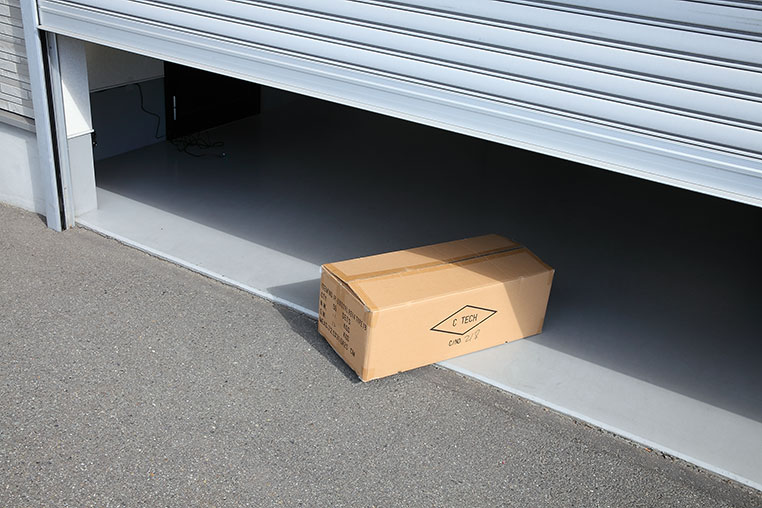

  シャッターの重量もあるので、想像以上の力がかかります。

•

  つまり、人が挟まってしまう大事故も起こりうる。

電動シャッターの滑り込みは想像以上に危険!!


•

  冷静に考えると、なにも対策していない電動シャッターはかなり危険性がありますね。

•

  そうなのです。実はこの電動シャッターの安全性問題については、国も動き始めているんですよ。

•

  ホホウ。

✔  現時点では、障害物検知センサーの設置までは義務づけられてはいないが、国も挟み込み防止装置（※障害物検知センサーなど）の設置を「推奨」する段階にはきており、消費者庁からもシャッターメーカーに対して通達が出されている。

•

  電動シャッターには、挟み込み防止機能を付けましょう、という流れにはなってきているんだ。

•

  そうですね。お金の問題もあって義務化とまではなっていませんが、今後設置される電動シャッターは、障害物検知センサー等も付けられるケースが増えると思われます。

•

  ……もう、電動シャッターが付いている人は？

•

  それは、後付けするしかありませんよね。

•

  なるほど。それで、車の電装品メーカー・コムエンタープライズも動き出した、ということか。

•

  電動シャッターの挟み込み事故を防止するために、障害物検知センサーを開発しました。

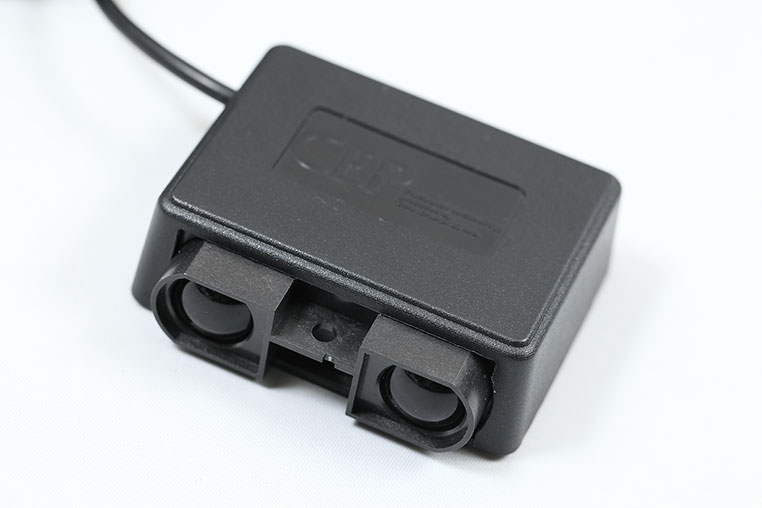

障害物検知センサー


•

  これでどうやって、挟み込みを防ぐんでしょうか？

•

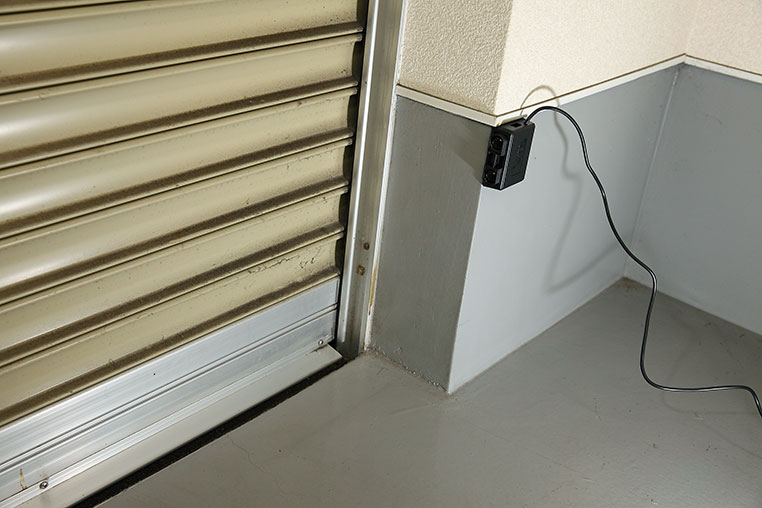

  壁に貼り付け固定しまして……


•

  測距センサー（そっきょセンサー）と呼ばれるセンサーで、ようするにセンサーから反対側の壁までの距離を測っているのです。

•

  何か、電波みたいのが出ているとか？

•

  赤外線ですね。
  その跳ね返りで距離を見ています。

•

  フムフム。

•

  で、その間に何か障害物があったら、距離が変化します。それを読み取って電動シャッターを停止させるんです。


•

  ナルホド。機能は素晴らしいけど、これを電動シャッター側とどう配線するのかが気になるところです。

•

  コムエンタープライズが作ったんだから、障害物検知センサーもDIYで後付けできるってコトですよね？

•

  そうですね。

•

  つまりコストも安く、電動シャッターの挟み込み防止装置を導入できる！

•

  そういうことです。

•

  具体的にはどうやるの？

障害物検知センサーの導入は、2つのパターンに分かれます



---

•

  ふむ。

•

  ひとつは、コムエンタープライズの電動シャッターリモコン（エアリースター）をすでに付けているか、これから付ける人。

•

  電動シャッターのリモコン後付けは、前にやりましたね（↓）



✔ 「電動シャッターリモコンの追加・故障時の交換はDIYで安くできる!?」参照。

>>>リンク先で詳しく読む。

•

  この場合は、オプションの「障害物検知センサー」を付け足すだけですから、配線もカプラーオンでできます。



コムエンタープライズのエアリースターのオプション品として用意された障害物検知センサー

•

  へ－！
  カプラーオンで済むんですね。

•

  そうですね。センサーを貼り付け固定して、配線はカプラーオンでつなぐだけです。

•

  導入の敷居は、かなり低いと言えそうです。

•

  もうひとつのパターンは、もともと電動シャッターリモコンまで付いている人。

•

  シャッターメーカー純正のリモコンが付いている状態ですね。

•

  ハイ。その場合にも、障害物検知センサーだけを後付けできます。

•

  ホホウ。

•

  コントローラーとセンサーがセットになった、「障害物検知センサーキット」というアイテムがありますので。



コムエンタープライズの障害物検知センサーキット

•

  つまり、どんな電動シャッターであれ「現状でリモコン付きなら、センサーの後付けはDIYでできる」ってことだ。

•

  ちなみに「古いタイプの電動シャッターで、リモコンが付いていない」ならば、まず電動シャッターのリモコン化を先にすればよいわけです。

•

  そんな場合は、「電動シャッターリモコンの後付け（リモコン化）方法」から始めましょう。

•

  リモコンの後付けと同様、障害物検知センサーの後付けも、DIYで安く導入することが可能です。
