電球ウインカーのリアを、どうやって流れるウインカーにしたのか？

• 1
• 2

純正では電球（バルブ）だった60ハリアー後期のリアウインカー。それをLEDにして、さらに流れるウインカー化する。単にシーケンシャルウインカーにするのではなく、いかにカッコよくできるかがテーマ。この加工のスペシャリティ・球屋のやり方を取材した。

この記事は「60ハリアー後期で〈リアシーケンシャルウインカー化〉に成功」の続きです

•

  球屋が手がけた60ハリアー後期・リアシーケンシャルウインカー加工の中身に迫ります。

  ●レポーター：イルミちゃん

•

  まず60ハリアー後期は、「C-HRのように純正の構造を生かしてシーケンシャルウインカーにする」ことが出来ないパターンの車なんです。

  ●アドバイザー：球屋 森田研究員

C-HR（※オプションLEDテール）などとは違って、ハリアーはウインカーもバックランプも電球が使われている。
•

  横に長いシーケンシャルウインカーを作るためには、テールランプ内側（ハッチ側）も加工して、内側から流し始めたい。

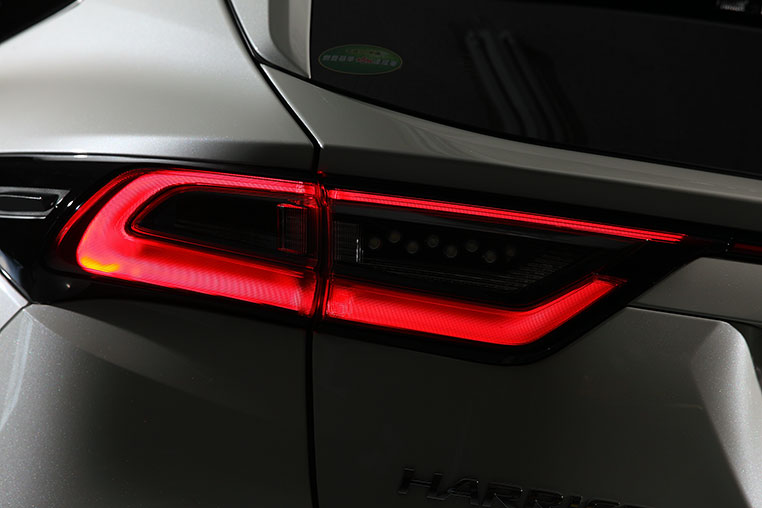

内側から流れ始めて……

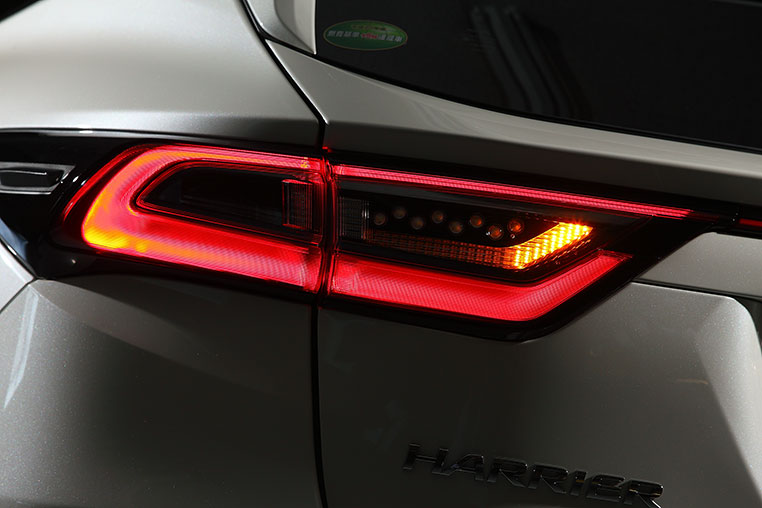

そのまま、ライン状に光が伸びていって……

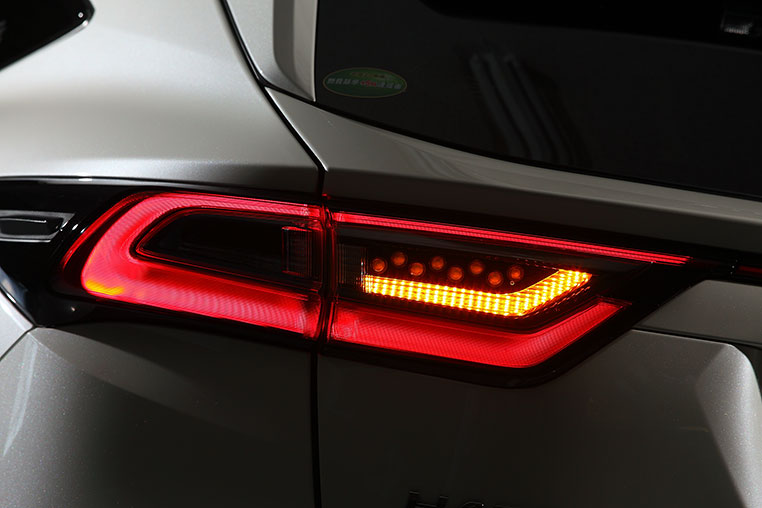

外側のウインカー部分まで伸びきる


•

  テールランプの横幅いっぱい使った、理想的なシーケンシャルウインカーですね。

•

  これをやるためには、内側（ハッチ側）テールランプの、バックランプ部分から加工しないといけません。

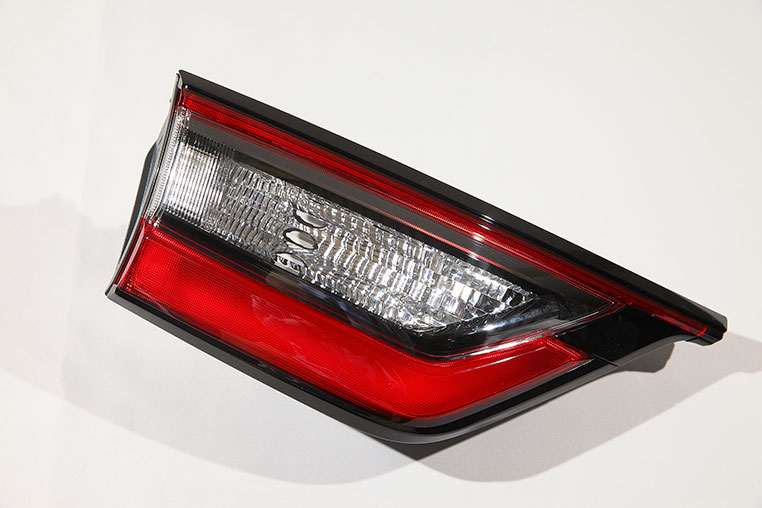

純正テールの内側部分


•

  そしてハリアーの場合は、バックランプも電球。なので、ここにはリフレクターが入っていますが……

•

  これは取っ払うしかないですね。その上で、アクリルで作り直しています。

•

  ただ、加工で作り直すにしても、見た目としては純正風に見せたい、というのがあります。

•

  フム。

•

  そこで、アクリルを使うことで、ライン状に見える流れるウインカーに仕上げました。


•

  ウインカーにアクリルを使うと光量が下がる、という話もありましたが？

  ※「ウインカーLEDにアクリルを使うことを、基本的には推奨しない理由」参照。

•

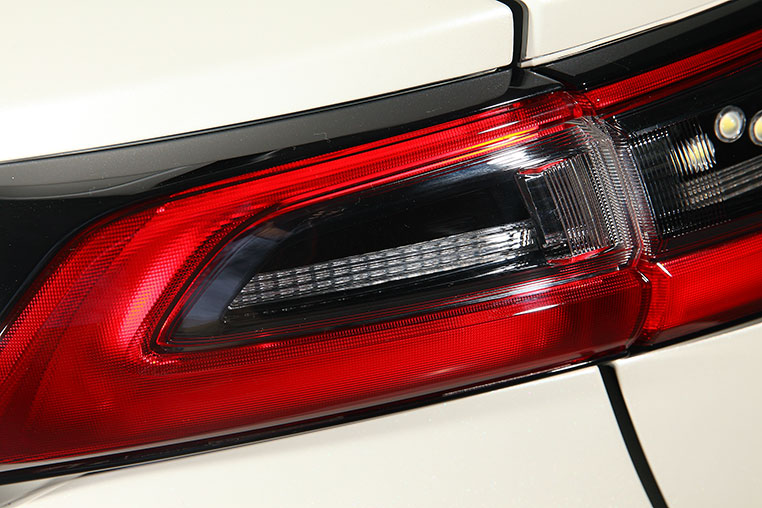

  いつもの透明アクリルブラスト加工ではなく、光量を犠牲にしないために波板状のアクリルを使っているんです。


•

  明るさは犠牲にしたくない。しかしLEDの粒々感も、直接的には見せたくない、という場面で使ったりするアクリルです。

•

  アクリルメイクといっても、いろいろあるんですね。

•

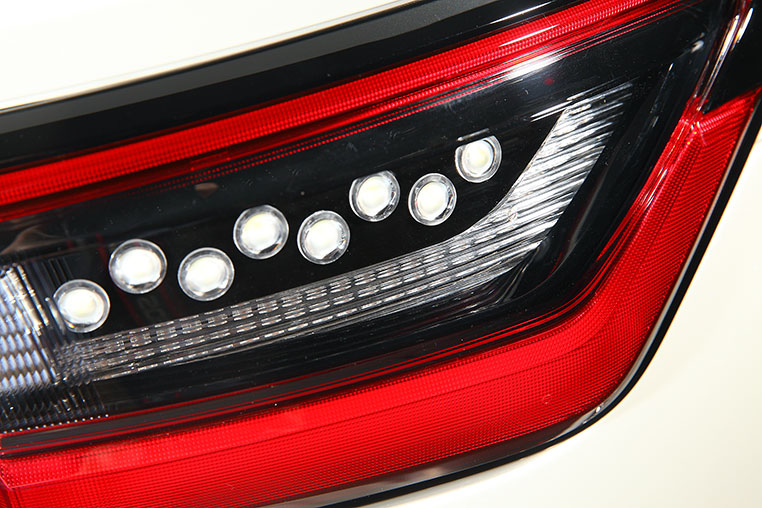

  バックランプ部はインナーをブラックアクリルで作り、チップLED＋レンズで、あえて粒感を出しました。

•

  ウインカーと同じように、面発光にしなかったのはナゼ？

•

  なぜかというと、ハリアーのテールランプは、もともと純正の状態でスモール点灯部分が面発光なんです。


•

  赤いテールランプが面発光、流れるウインカーも面発光ときて、さらにバックランプまで面発光だと、さすがにちょっとメリハリがない感じ。ノペっとしてしまう印象だったのですよ。

•

  あ〜、なるほどぉ。

•

  そこで、デザイン面からバックランプをアクセント的に使っています。

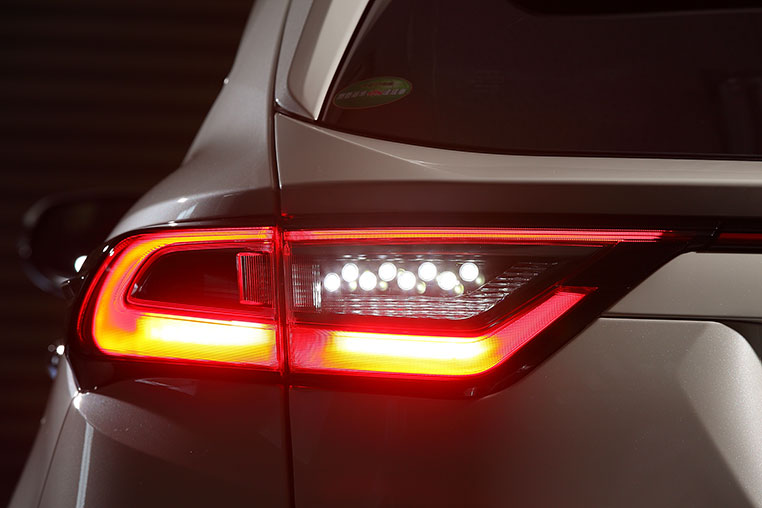

バックランプ点灯


•

  もちろん、これは好みの問題。バックランプ部も（粒ではなく）面発光にしたいという要望なら、それも可能です。

•

  そのあたりは、加工モノだから自由度があるわけですね〜。

•

  そうなんです。最近は基本的に純正形状を生かした加工が増えましたが、60ハリアー後期のシーケンシャルウインカーは、いわゆる従来からの加工手法で作った感じですね。

•

  むしろ加工屋の本領発揮、と言えそうです。

最後に、今回のリアシーケンシャル加工の概要をまとめておきます

※詳しくは、球屋の「60系ハリアー後期リアシーケンシャルウインカー」メニュー参照。

DIY Laboアドバイザー：森田広樹
LED加工専門店・球屋代表。アクリルづかいを筆頭に、最先端のライト加工技の探求者。実際にお客さんの10台中9台はアクリル加工をする、というほどのエキスパートだ。派手さよりも「完成度と質感」を重視。デザイン性の高さでも全国屈指。
