エアコン吹き出し口を光らせるLEDキットとは？（200系ハイエース標準ボディ用の場合）

エアコン吹き出し口をLEDで光らせたい・光色を変えたいのでRGB LEDを使いたい・できるだけ簡単に＆低予算なのでDIYでやってみたい…という人にピッタリの「RGBダクトライトキット」が登場。まずは200系ハイエース用が出たところなので、配線作業などを解説。

•

  「イルミスタが車種別のLEDキットを販売開始…！」の記事でお伝えした、新展開の続報です。

  ●レポーター：イルミちゃん

•

  エアコン吹き出し口をRGB LEDで光らせる「RGBダクトライトキット」を紹介します。

  ●アドバイザー：イルミスタ 野本研究員

•

  エアコン吹き出し口にLEDを仕込む技って、昔からの定番ですよね～。

•

  イルミスタの施工実例も多いメニューですね。やり方を以前に解説したこともありますが、RGB LEDを使っているのでいろいろな部品が必要でした。

•

  RGBコントローラーとかね。

•

  それもあるし、RGB LEDは4芯線のコードが必要なので、専用の分岐コードと延長コードも必要になります。

•

  RGBって専用部品が多いんですよね。このあたりが難しいイメージ。

•

  ですので、このメニューはキットを利用するとやりやすくなりますね。

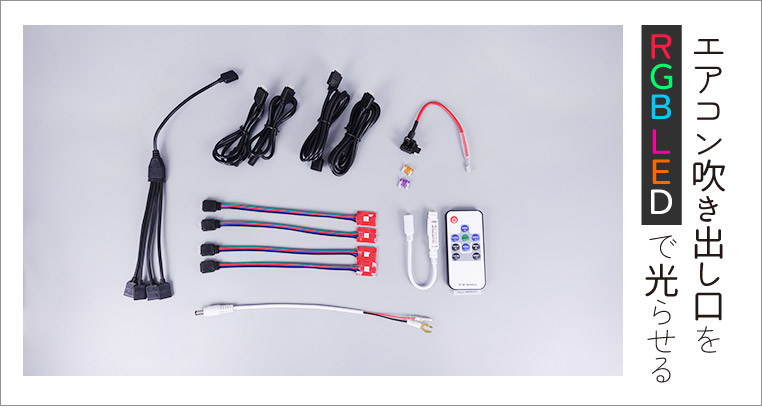

イルミスタのRGBダクトライトキット 200系ハイエース標準ボディ用

---

•

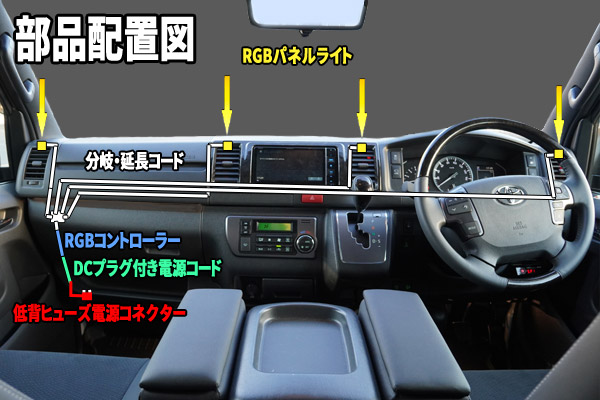

  各部品の接続イメージは、こんな感じです。


•

  4箇所のエアコン吹き出し口に仕込んだRGBパネルライトの配線を一箇所に集めて、RGBコントローラーにつなぐ、という流れです。

•

  エアコン吹き出し口にLEDを仕込むところは、どうやるのでしょうか？

•

  その場面では少々加工が必要ですね。

•

  フムフム。

•

  エアコン吹き出し口のパイプ部分に穴を開けます。


•

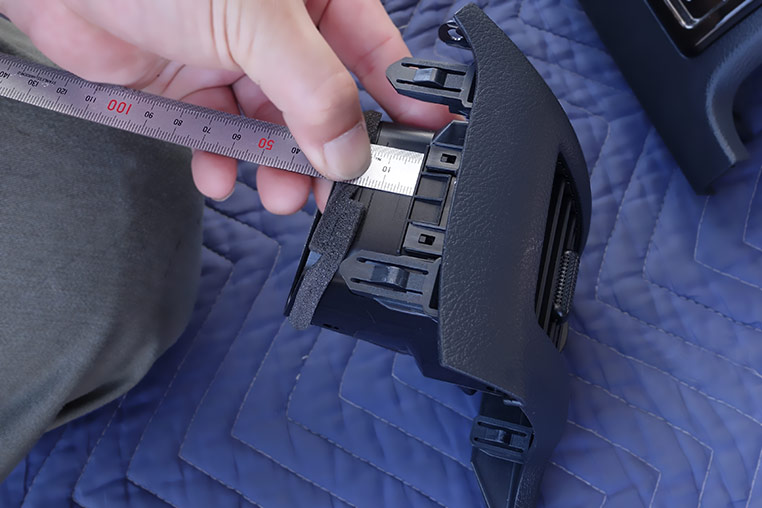

  200系ハイエースでは上写真でスケールを当てたところから、8ミリ奥に入った位置に6ミリの穴を開けます。

•

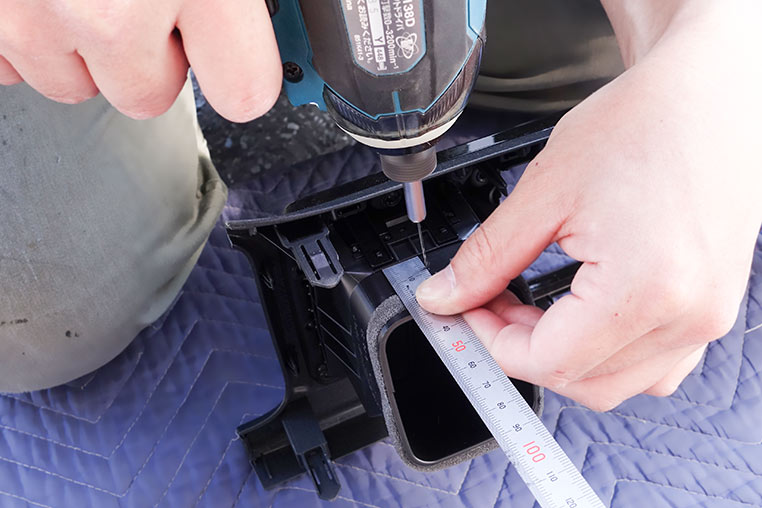

  まず細い刃で下穴を開けて……


•

  このあと6Φの穴を開けます。

•

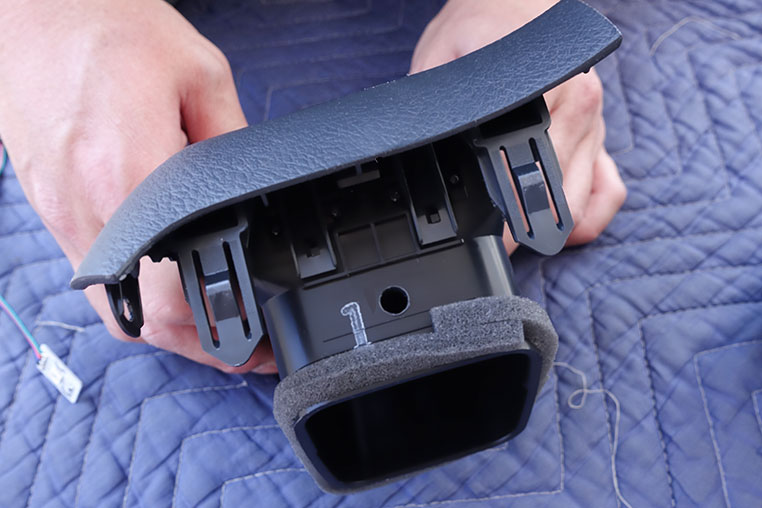

  穴開け加工後のパイプがこちら。


•

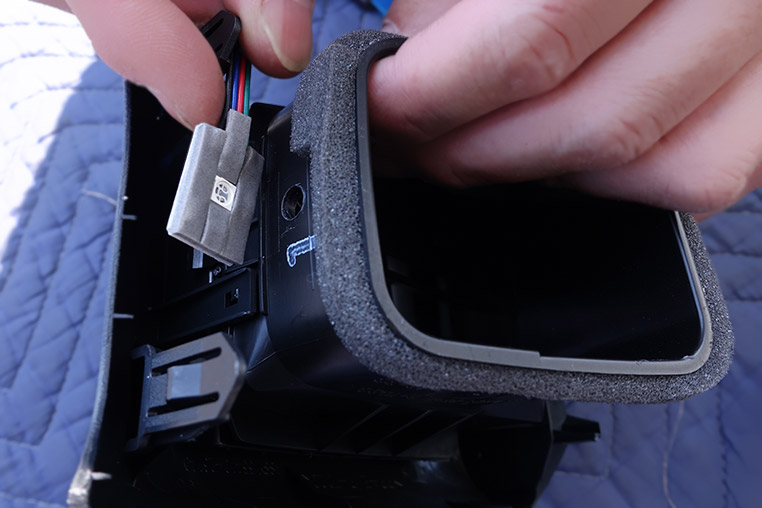

  穴開け加工した周囲を脱脂したあと、キットの「5050 RGB 1LEDパネルライト」を貼り付けます。


•

  このときに、LEDの発光部分を穴に合わせるように貼り付けます。


•

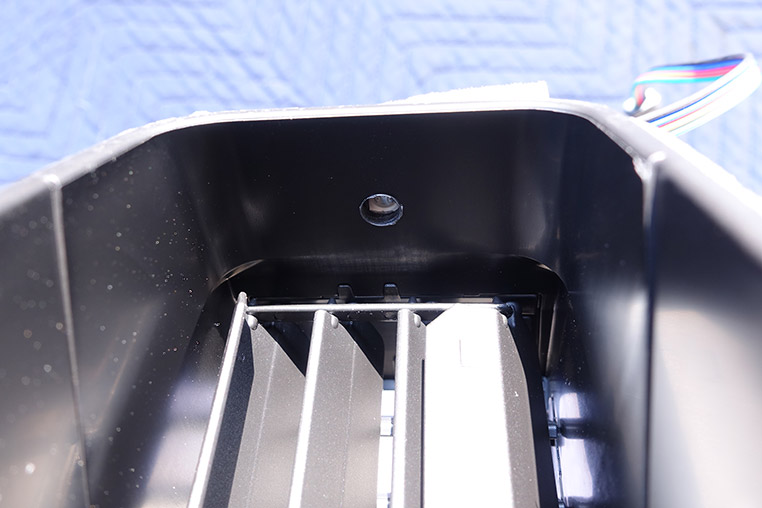

  穴を覗き込んでチップLEDが見える状況になっていればOKですね。

•

  他の3箇所のエアコン吹き出し口にも、同様の作業を行います。

•

  あとは配線作業ですね。

•

  RGBコントローラーは、電源取り出し場所（ヒューズボックス）近くに置くので、向かって右側のLEDほど長い延長コードが必要です。

•

  それらも全部キットに付属している。

•

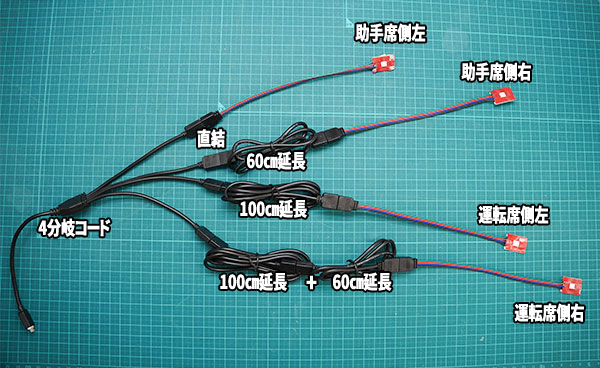

  付属の延長コードをこのように組み合わせて使います。


•

  なるほど。こうやって組み合わせて、延長の長さを変えていくんですね。

•

  実際に配線を通すときは、先に延長コードを単独で通してから、上写真のように接続します。

•

  そしてLED用の延長コードを合流させるのが「4分岐コード」ね。

•

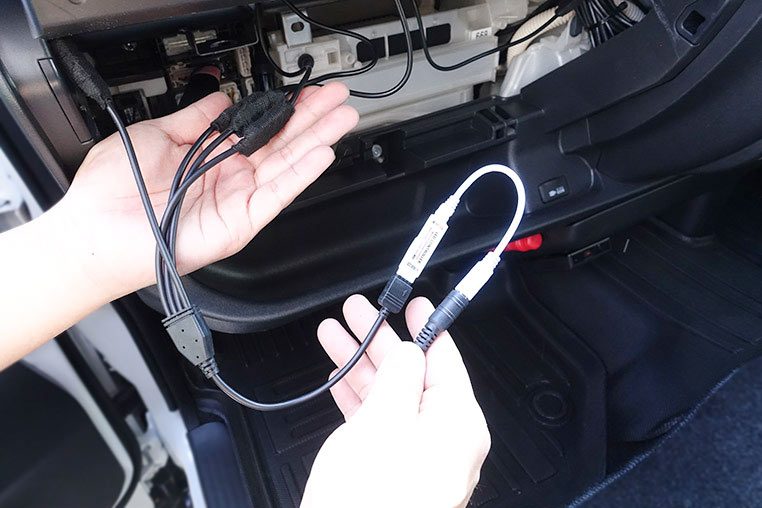

  延長コードをグローブボックス裏に通してから4分岐コードを接続し、その先にRGBコントローラー（※写真の白いコード）につなぎます。


•

  このとき接続部が抜けないようにスポンジテープなどを巻いておくと安心ですね。

•

  あとはこのRGBコントローラーに対して、電源を取ればOKってことだ。

•

  RGBコントローラーには「DCプラグ付き電源ケーブル」をつなぎます。

•

  この「DCプラグ付き電源ケーブル」の先が、ギボシ端子付きのプラス線と、クワ型端子付きのマイナス線に分かれています。


•

  プラス線は「ヒューズ電源コネクター」に、マイナス線はボディアースします。

•

  このキットも電源はヒューズから取ればいいんですね。

•

  どのヒューズから電源を取るのかは、説明書にも案内があります。走行中にずっと光らせていたいならACC電源を、夜だけ光らせたいならイルミ電源を取ります。

TAIL（10A）	イルミ電源
ACC NO.5（15A）	ACC電源

※200系ハイエースの例。詳細はキットの説明書の図解参照。

---

•

  ヒューズを決めたら、純正ヒューズを抜いて「低背ヒューズ電源コネクター」のヒューズ足側の端子に差し込み…


•

  ヒューズ電源コネクターを、元の純正ヒューズが刺さっていた位置に差し込み直します。

•

  クワ型端子付きのマイナス線は、ヒューズボックス付近のボルトに共締めして、ボディアースします。


•

  「RGBダクトライトキット」の取り付け方は以上です。

•

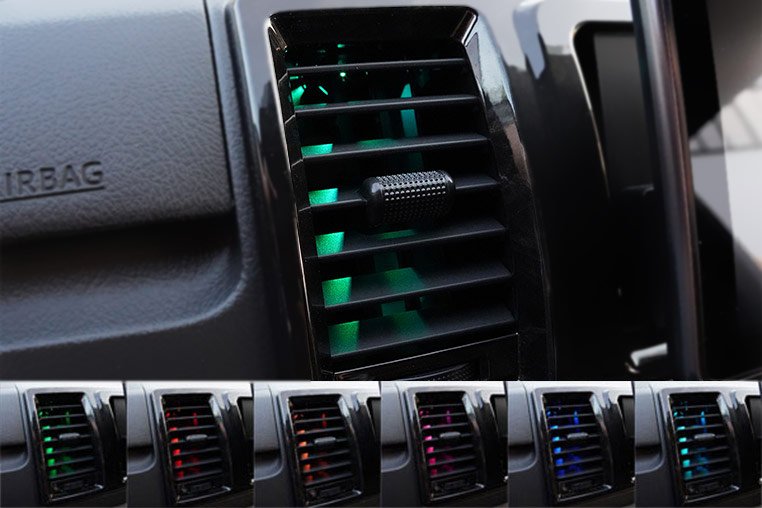

  RGB LEDを使っているので、リモコンを使って色の変更ができますよ～。
