LEDダウンライトキットの取り付け方法（200系ハイエース編）

• 1
• 2

LEDダウンライトが車種別にキット化されたニュースに続いて、取り付け方法をわかりやすく解説。200系ハイエースの天井に6個のLEDダウンライトと、エアコンパネルの空き部分に調光用のボリュームを埋め込んでいく。

•

  「車種専用の〈LEDダウンライトキット〉とはどういうものか？（200系ハイエース編）」の続き。

  ●レポーター：イルミちゃん

•

  ここからはLEDダウンライトキットを、200系ハイエースに取り付けてみましょう。

  ●アドバイザー：イルミスタ・野本研究員

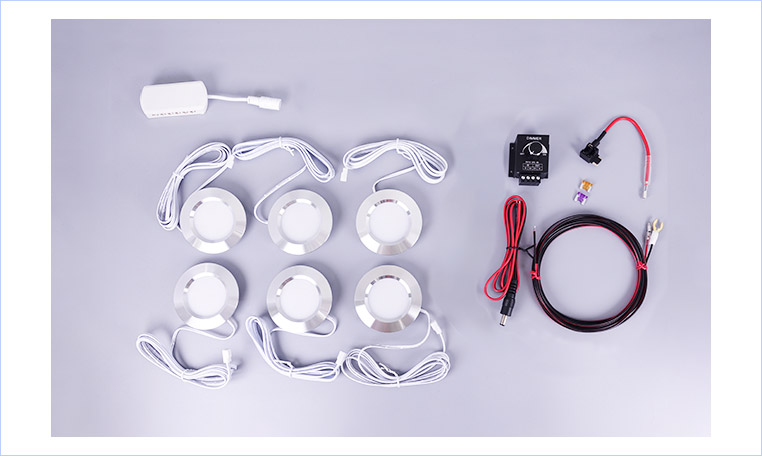

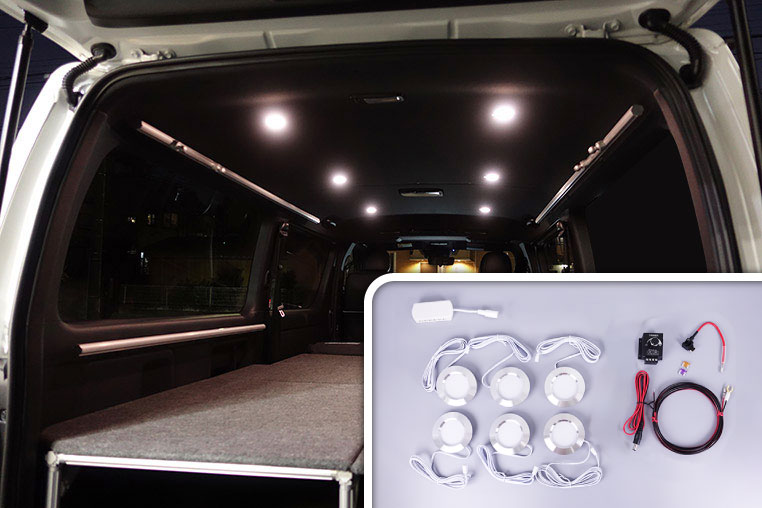

ここで使っているのは「LEDダウンライトキット・200系ハイエース用」

✔ よりカンタンに取り付けたい人には、「LEDダウンライトキット リモコン調光 ハイエース専用」もある。

•

  今回は「ライト数6個」のキットを使って説明しますが、個数が変わっても作業内容はほぼ同じです。

•

  ふむ。LEDダウンライトキットのライト数は、2個〜6個で選べますよ。

•

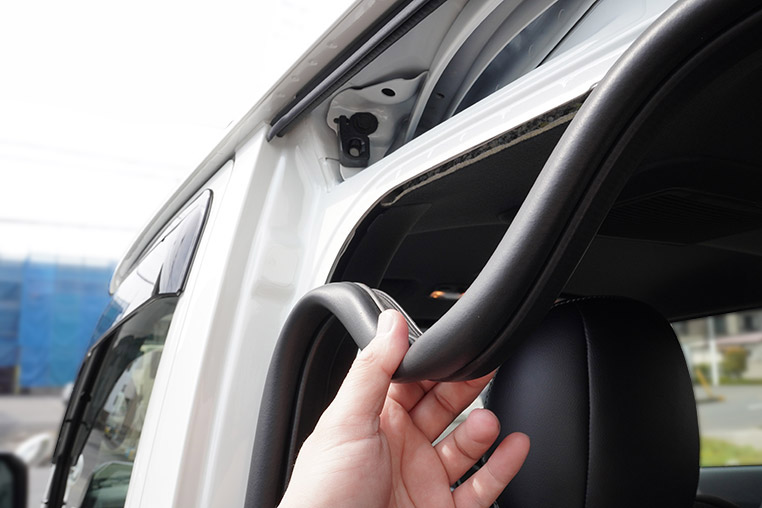

  配線作業に入る前に、助手席及び助手席側スライドドアのウェザーストリップを一部外しておきます。


•

  引っ張るだけで取れます。完全に外す必要はないです。

•

  この時に左スライドドア側のアシストグリップも外しておきましょう。

•

  他に外す部品としては……

•

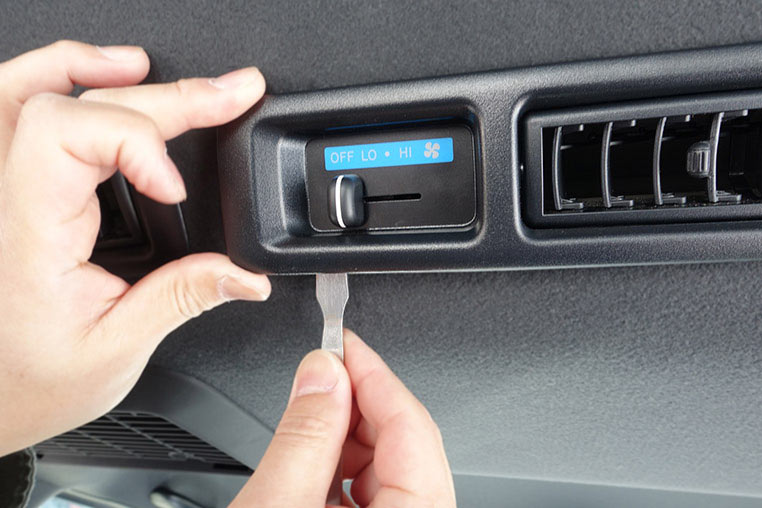

  リヤのエアコンパネルを外します。


•

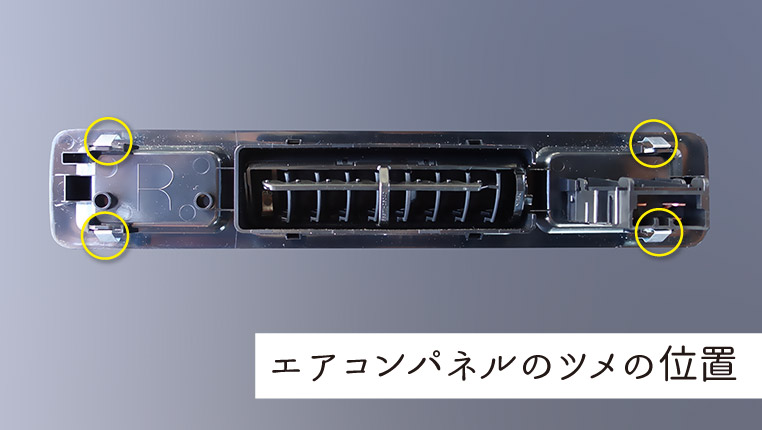

  このパネルは4箇所にツメがある（↓）ので、ヘラや細めのマイナスドライバーをツメの近くで差し込んで、取り外します。


•

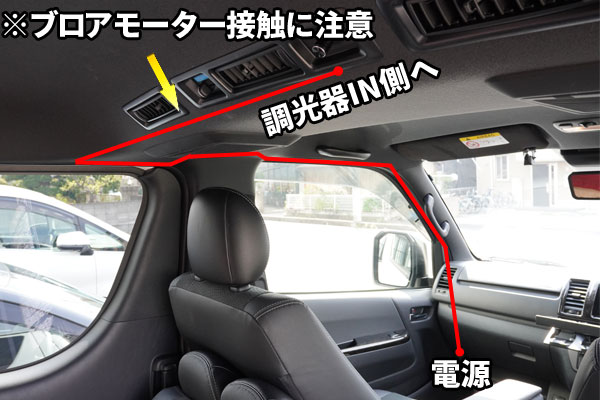

  エアコンパネルを外したら、LEDダウンライトキットに付属する「赤黒2P平行線」をこのように通します。


•

  「赤黒2P平行線」の片側にはギボシ端子とクワ型端子が付いていて「端子が付いている側」＝電源側。これはヒューズ付近に残します。そして「端子の付いていない側」が天井方向に通っています。

•

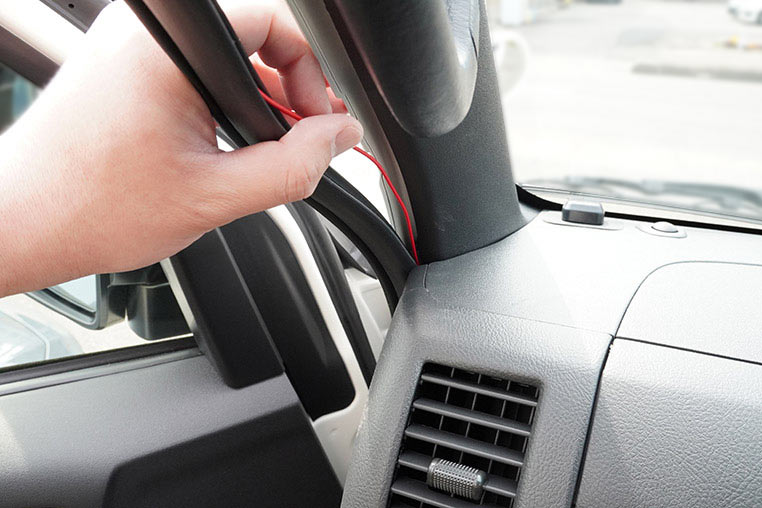

  実際に配線を通すときは、天井方向からピラーに沿って下に降ろしていました。


•

  ピラー内張りまで外さなくても、ウェザーストリップを浮かせた状態で、配線を隠していけます。

•

  今回は「小型ボリューム調光器」が付属するほうのキットを使うので、リアのエアコンパネルに穴を開けて、調光器のボリュームノブを埋め込みます。

•

  けっこうスパルタンな取り付け方をするんですね？ 端子は接続済みのキットだけど、穴あけ加工はやるんだ。

•

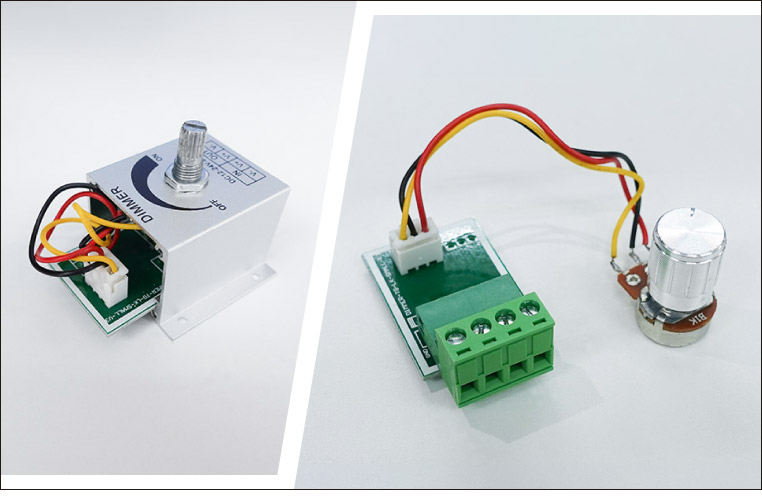

  ポン付けでもいいんですが……付属の小型ボリューム調光器はけっこう簡単にバラせますからね。



分解方法は「調光器を分解して、調光ボリュームだけを車内に埋め込む技」参照。

•

  分解したうえで、ボリュームツマミだけを埋め込むと、後付け感なく純正風に取り付けできますよ。

•

  なるほどね。キットといえど〈イルミスタ野本流〉ということで、進めます。

•

  パネルに開ける穴のサイズは、6Φのドリルを基準に微調整していきます。

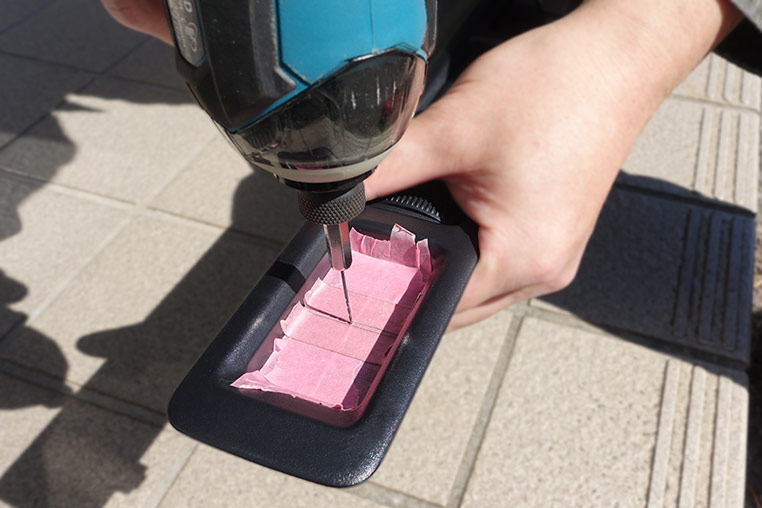

先に細いドリルで下穴を開けたあと、6Φの穴を開ける。

---

•

  穴が大きすぎるとブカブカになって固定できなくなりますので、そこは注意です。


•

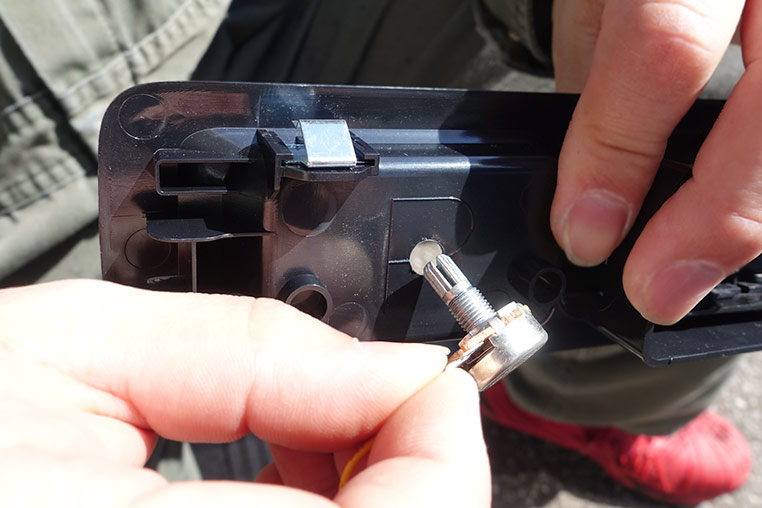

  そして調光器のボリュームノブを通して……


•

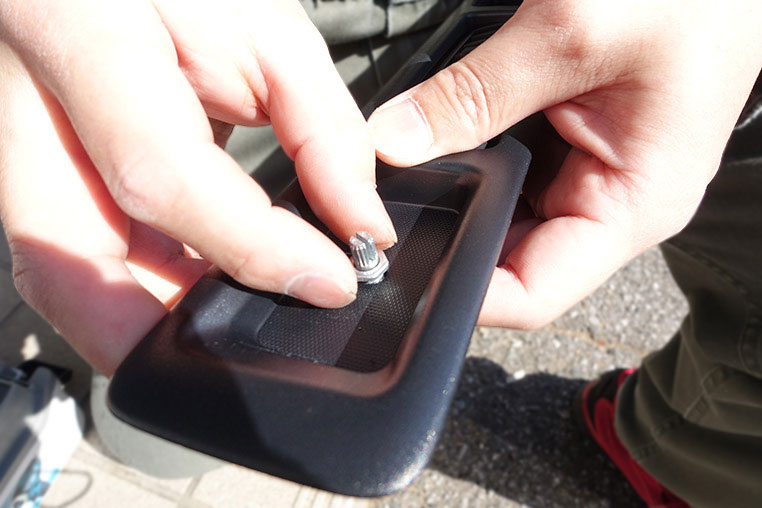

  オモテ側からボリュームツマミを付け直します。

•

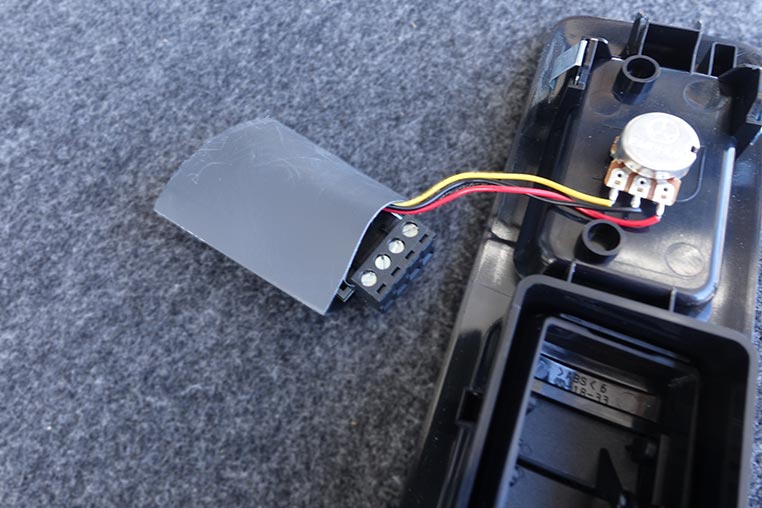

  分解した調光器の基板などは、熱収縮チューブやビニールテープで覆って絶縁しておきましょう。


•

  調光器を分解したり埋め込む作業が難しいと感じる人は、ポン付けで調光器を固定してもいいんですよね？

•

  それでもいいんですが、その場合は、ボリューム調光器の取り付け場所で悩むと思うんで、リモコンタイプの調光器が付属するキット（※）を選んだほうがいいですね。

「LEDダウンライトキット リモコン調光 ハイエース専用」を使う場合には、リアエアコンパネルの取り外しや穴開け加工は不要。

•

  穴開け加工するのがイヤだという人も、そっちのタイプがいいですね。

•

  そうですね。ただまぁ、LEDダウンライトキットの場合はどのみち天井に穴開け加工が必要ですけどね。

•

  それもそうか。作業の後半はややスパルタな内容になりそうです。

•

  次は天井にLEDダウンライトを埋め込みましょう。

•

  今回は「ライト数6個」のキットを使っている想定なので、6箇所に埋め込みます。

•

  まずは位置決めですね。ダウンライト同士が平行かつ等間隔になるように、養生テープやマスキングテープを使って位置決めします。


•

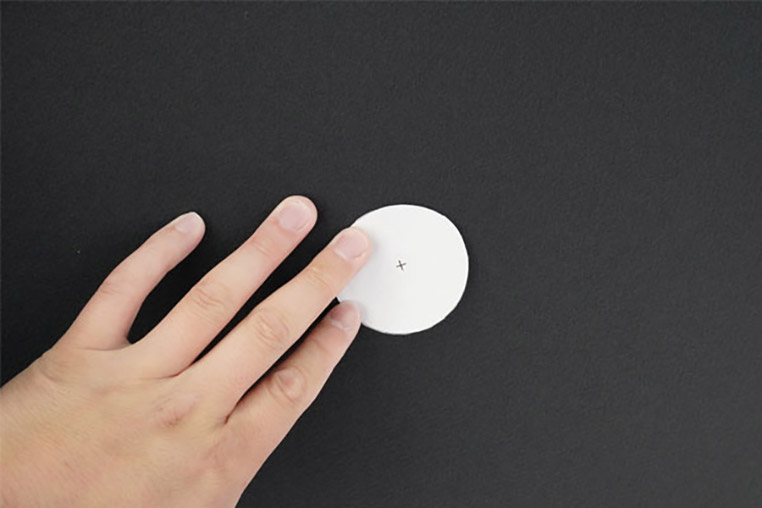

  位置が決まったら、LEDダウンライトキットに付属する型紙をあてて、カット位置をマーキングしておきます。


•

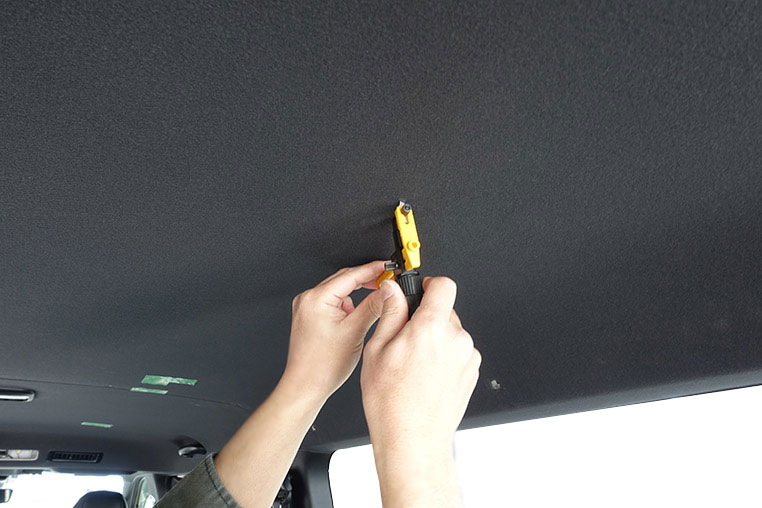

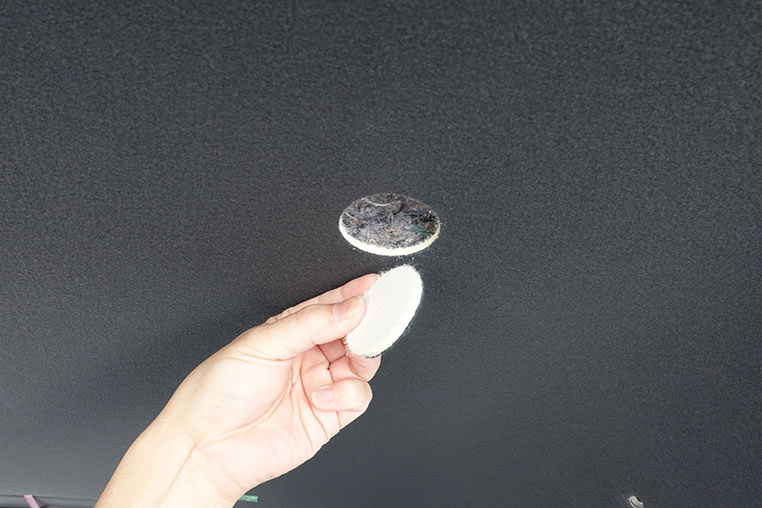

  そしてカッターで天井内張りをカットします。



写真ではコンパスカッターを使用しているが、型紙が付属するので普通のカッターで作業可能。

---

•

  言うまでもありませんが、切ってから後戻りはできませんので、位置決めは慎重に。

•

  天井内張りを切るときは、カッターの刃を入れすぎると鉄板に接触する恐れがあるので、刃を入れすぎないように注意しましょう。


•

  同様に、他の場所にも穴を開けます。

•

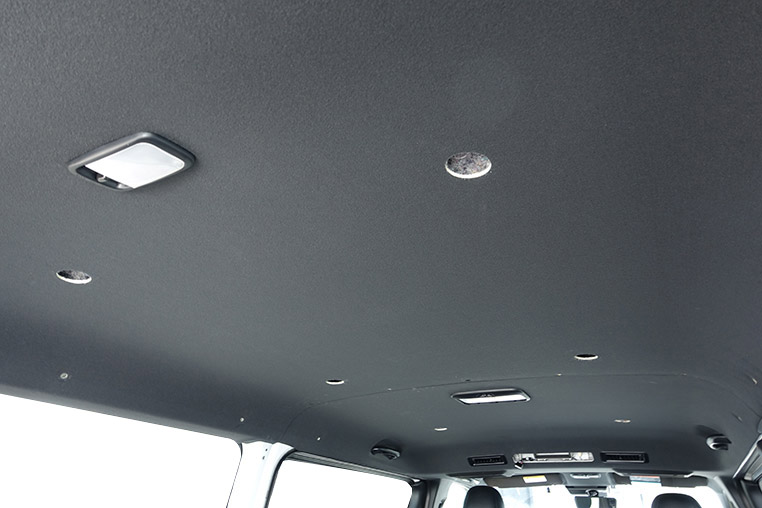

  今回は6個のLEDダウンライトキットを使っているので、天井の6箇所に穴を開けました。


•

  次はLEDダウンライトの取り付けと、配線作業です。
