ドア開放を後方に伝えるLEDドアワーニングライト埋め込み（後編）

LEDドアワーニングライトをパワーLED埋め込みで作る方法を、プロのLED加工職人に教わる。今回は配線のやり方について。なお定番的なテープLED貼り付けとは違う本格的な技なので、この加工を頼んだ場合の工賃も聞いた。

LEDドアワーニングライトの配線方法

「ドア開放を後方に伝えるLEDドアワーニングライト埋め込み」の続き。

●レポーター：イルミちゃん
前回はLEDの埋め込み方を解説しましたが、今回は配線作業の補足をしておきます。

●アドバイザー：イルミスタ野本研究員
そういえばLEDドアワーニングライトって、どこから電源を取っているのでしょうか？
今回はカーテシランプが付いている車だったので、電源はその配線からの分岐で取っています。
それなら、ドア連動で光ってくれる。
LEDのプラス線とマイナス線をそれぞれカーテシランプの配線に合流させるだけなので、電源の取り方としてもカンタンです。
ふむ。
ただ、今回はLEDドアワーニングライトなので「単にドア連動で光らせるだけではなく、点滅もさせたい」条件がありました。
点滅させたほうが後続車へのアピールとしても有効ですね。
ということで、点滅させるためにコントローラーも使い、間に割り込ませています。

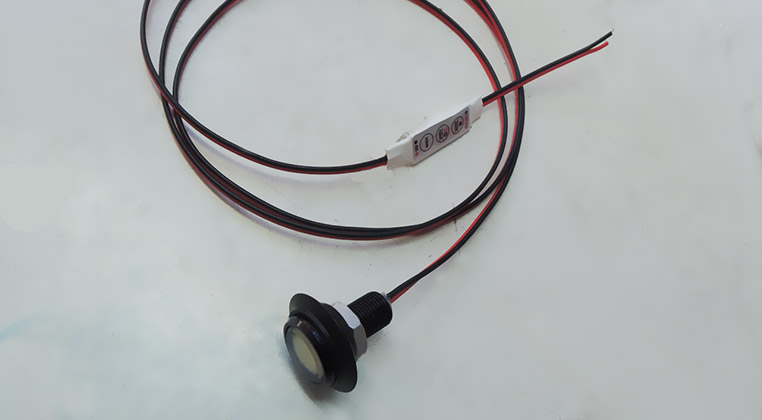

エルパラでも販売しているミニ点滅調光コントローラー

LEDを点滅させたいときに使うコントローラーとしては、定番的なユニットです。
ちなみに今回埋め込んだイーグルアイは1.5WのパワーLEDですが、容量は足りるんですね？
このコントローラーは最大4アンペアまで対応していて、5メーターのテープLEDでも使えるくらいなので、まったく問題ないですね。
なるほど。
しかもパワーLED イーグルアイも、市販モデルよりは電流値を抑えていますし。
ん……？
なんのこと？
イーグルアイは安価で明るいパワーLEDではありますが、それだけに耐久性はそれほど高くはありません。
ほほう…？
ハッキリ言ってしまう野本研究員。
なので、イルミスタで仕事として受けている施工に使うときは、分解して中身を作り替えていたりもするのです。
そんなことまでやっているのか！レンズをフラット加工するだけではなくて。
まず中の抵抗を交換して、抵抗値を変えています。
抵抗値を上げて、電流量を減らしている…？
そうです。製品版だと100ミリアンペア強の電流が流れているんですけど、抵抗値を上げて40～50ミリアンペアまで抑えています。
実に野本研究員らしい手法だ。
もともとがパワーLEDで明るいので、電流を半分にしぼっても十分明るいですよ。
その抵抗の交換とはつまり、チップ抵抗の打ち替えなのでしょうか？
イーグルアイに使われているのは、普通のカーボン抵抗です。
なるほど。ハンダが扱える人なら、DIYでもできるかも。
それからレンズ自体も接着剤で付いているんですが、外れることもあります。なので、防水処理もして改めてレンズを閉じ直しています。
製品版のイーグルアイとはもはや別モノですね。
同様に、点滅調光コントローラーのほうも分解して加工しました。
そちらは……なにを？

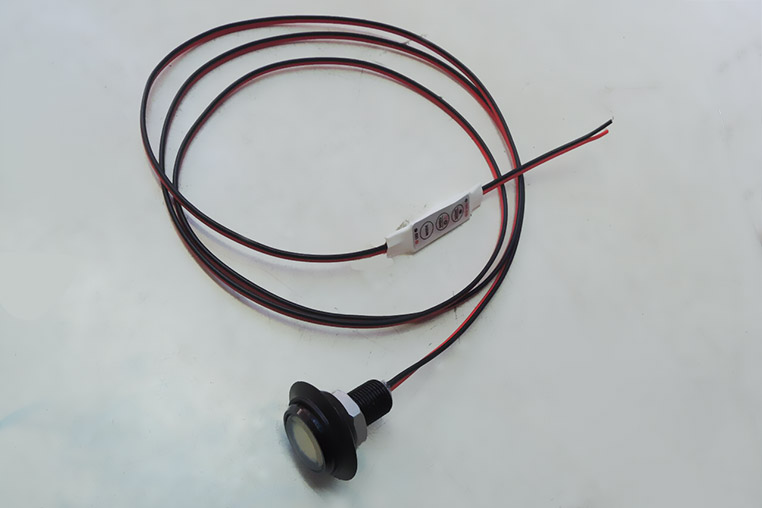

点滅調光コントローラーの配線はもともとはDCジャック付きのケーブルになっていますが、それを外して配線コードをハンダ付けし直しています。
DCジャックより直結配線だ、みたいな感じか。

パワーLED イーグルアイから点滅調光コントローラーまで、配線を直結させている。

そうですね。それが一番接触不良トラブルも少ないので。
DIYで作る場合にどこまで参考にするかは別にして、LED加工のプロっていうのは、こうやってリスクを抑える努力をしている点は見逃せません。
DIYでやる人なら修理も自分でできるでしょうから、ここまでしなくていいかも知れません。ただイルミスタの仕事で行う場合には……の話です。
そんな野本研究員に今回のLEDドアワーニングランプ加工をお願いしたら、いくらかかるのでしょうか？
部品代とその部品の加工代・取り付け作業など全部含めて、片側╱1万7600円位～（税込）でしょうか。
DIYではできそうにないな〜と思った人は、LED加工専門店・イルミスタに頼むのがオススメです。

DIY Laboアドバイザー：野本貴之
