エアコン吹き出し口（ダクト）をRGB LEDで光らせる技
エアコン吹き出し口（エアコンダクト）の光らせ方。やり方はいろいろあるが、ここでは光モノ専門店・イルミスタの最新の手法をレポートする。使用LEDは、作業がラクになる完成品のRGBパネルライト。RGB LEDの配線についても解説。
エアコン吹き出し口にLEDを付ける時のコツ
-
光モノ専門店「イルミスタ」で、密かに人気のメニュー「エアコン吹き出し口LED」をレポートします。
●レポーター：イルミちゃん
-
エアコン吹き出し口を光らせたい、という人はけっこう多いです。
●アドバイザー：イルミスタ 野本研究員
-
どういう技かと言うと、こんな感じに光ります（↓）
-
上はアルファードの例ですが、RGB LEDを使っているので、色も変わります。
-
これって、エアコンダクトの中にLEDを仕込んでいるんですよね。
-
そうですね。
-
ということは、小さいLEDじゃないと入りませんね？
-
砲弾型などを使う人も多いと思いますが、イルミスタでは、5050（5060）チップLED搭載の、パネルタイプのLEDを使いました。
-
5050は、1発あたりの明るさとしては有利なチップLEDなので。
-
しかもRGBフルカラーなんですね。
-
エアコンの吹き出し口を光らせる技としては、単色LEDでもいいんですけど、「5050 RGB 1LEDパネルライト 22mm×16mm」は完成品になっていて、自分で組み立てる必要がないので導入しやすいのです。
-
なるほどね。
基板にLEDをハンダ付けする作業とか、いらないんだ。 -
そういうことですね。もっと明るい3LEDタイプもあるんですが、吹き出し口に仕込むには大きくてやりにくいので、1チップ型がいいと思います。
-
それを隠して仕込むんですね。
-
エアコン吹き出し口の奥の作りは、車種によって違うので、仕込み方はケースバイケース。コツは、光源を見せないことです。
-
手前のほうに付けたらダメですね。
-
吹き出し口前面から、5センチ位は奥にセットすることが多いです。
-
この技って、フィンが自動でスイングする車は接触しませんか？
-
フィンのさらに奥のほうに付けるので、それは問題ないですね。
-
なるほど。
-
それと、普通の視点で覗き込んでも光源が見えないようにするためには、上側にLEDを付けるのもポイントです。
-
光源は見せずに、フィンに当たっている間接光で演出する技、ですね。

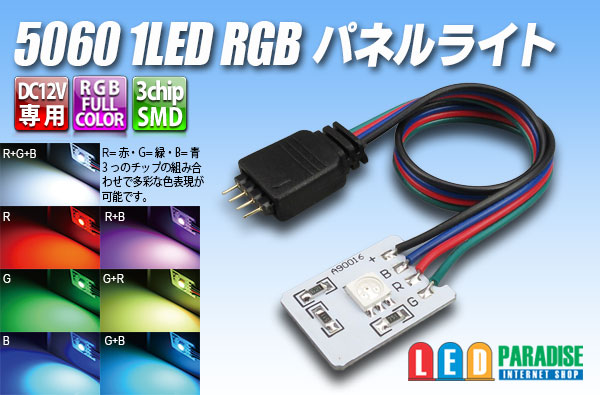

エルパラで販売している 5050 RGB 1LEDパネルライト
RGBコントローラーも必要。どれを使うの？
-
RGBフルカラーLEDを使う場合は、コントローラーが必要になります。
-
RGBコントローラーにもいろいろありますが……
-
24KEY RGBコントローラーが、定番的に使うコントローラーですね。
-
あるいはミニRF RGBコントローラーを使います。
-
ミニRF RGBコントローラーを使う場合、受光部を奥に隠してもリモコンが届くというメリットがあります。
※RFは電波通信。従来の赤外線通信より使い勝手が良い。
-
24KEYも、リモコン操作できる点は同じですよね？
-
「24KEY RGBコントローラー」は受光部をリモコン方向に向けて出しておく必要があります。
-
なるほど。
そこが若干制限を受けるんだ。 -
ただ、ボタンひとつで好きな色に切り替わる、といった操作性の面では、「24KEY RGBコントローラー」のほうが上です。
-
どっちがいいかは好みってことですね。
-
そうですね。ちょくちょく色やパターンを変更する人は、「24KEY RGBコントローラー」がいいとは思います。
エルパラで販売している 24KEY RGBコントローラー
RGB LEDの配線取り回しはどうやっているのか？
-
しかし、RGB LEDって、配線が多くて大変なイメージがありますけど。
-
RGBはプラス線の他に、R（レッド）、G（グリーン）、B（ブルー）の3本のマイナス線があるので、合計4本ありますよね。
※プラス線が共通となる「アノードコモン」の場合。
-
とはいえ、実際には4本くっついた状態で1本として扱うので、そこはあまり意識しなくても大丈夫。車内に配線を取り回す手間は、単色LEDでもRGB LEDでも大差ないですよ。
-
なるほど。
-

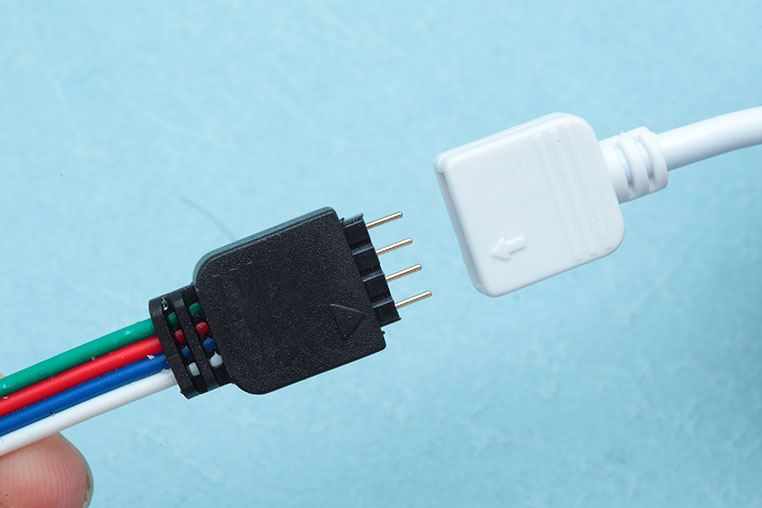

RGB LEDと、RGBコントローラーの接続は、LEDテープライトを例にするとこんな感じ（↓）なのですが……
-
エアコンの吹き出し口を光らせる場合って、1箇所だけでなく複数の吹き出し口を光らせますよね。
-
RGB LEDを1個（あるいはテープLEDを1本）だけ光らせる場合と違って、途中で分岐させないといけません。
-
そういえばRGB配線の分岐って、どうやるんだろう？
-
カンタンな方法としては、こういう4芯線の分岐コードもあるんですけどね（↓）
-
カプラーオンで分岐ができるんですね。
-
同じように、延長コードもあります。
-
ただ、イルミスタで施工するときは、こういう分岐コードとか延長コードは使わないんですよ。
-
それはなぜ？
-
コントローラーから後席のエアコン吹き出し口まで、という最大の距離を考えると片側で3メーター前後の配線が必要になるんですね。
-
そういえば……。
-
コネクター接続の延長コードを継ぎ足しでつないでいくと、それだけ抜けたり接触不良になるリスクが増えます。
-
うーむ。
そういう問題があるんですね。 -
RGB配線といえど、理想は1本モノでつなぐことなんですね。
-
そんなケーブルあるの？
-
こんなのがあるんですよ。メーター売りしています（↓）
-
コネクターなどは付いていません。延長に使えるプレーンな4芯線です。
-
RGBケーブルの、業務用っぽい！
-
そうですね。車体に合わせて、必要な長さを切り出して使っています。
-
世の中にはなんでもあるんですね〜。
-
例えばRGBコントローラーをダッシュボード裏のセンター付近に置くとしたら、そこから右と左に、まずそれぞれ1本モノで取り回すんですよ。
-
アルファードだと、例えば3メーターずつ2本みたいな感じですね。
-
で、それぞれ途中の吹き出し口のLED配線を分岐させていくんです。
-
分岐はどうやるの？
4芯線では、エレクトロタップも使えないし。 -
途中で配線を切って、間に4ピンのコネクターを入れるんです。
-
オス側の足に2本分まとめてハンダ付けすることで、分岐ができます。
-
なるほど〜。
-
あるいは、配線付きのコネクター（↓）もあります。
-
こういうのを、スプライス端子などを使って、メインの線につなげば分岐になります。
-
ハンダ付けかスプライス端子のどっちか、ですね。
-
それが一番接触不良の起こりにくいやり方ですね。ただ、ハンダ付けが苦手、という人にはコネクター付きの延長コードとか分岐コードがありますよ。
-
LED加工のプロがやっているRGB配線の取り回し術は、エアコン吹き出し口に限らず、参考になりそうです。
ナビ横のエアコン吹き出し口LED
ダッシュボード端のエアコン吹き出し口LED
後席用のエアコン吹き出し口LED

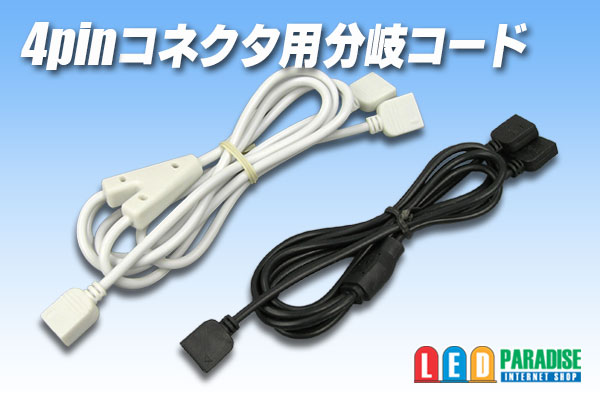

RGB用の分岐コード
エルパラで販売している 4ピンコネクタ用分岐コード

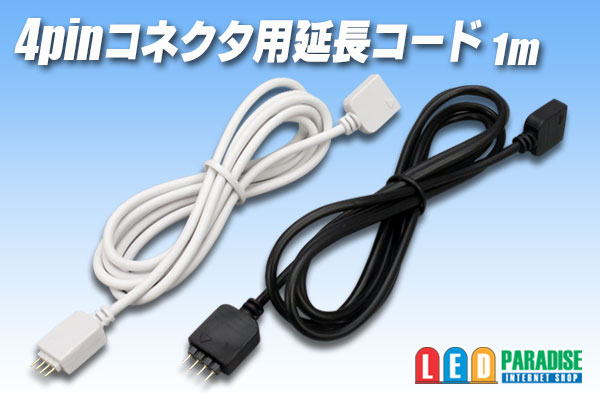

RGB用の延長コード
1メーターの4ピンコネクタ用延長コード

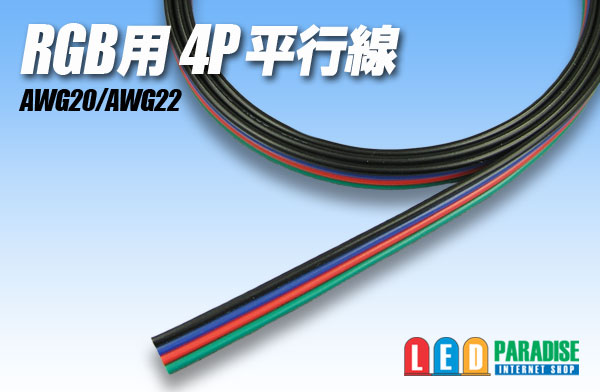

RGB用4P平行線
エルパラで1メーターあたり100円で販売されているRGB用4P平行線（品番：6451）。1本モノでは最大10メーターまで対応している。0.3スケアと0.5スケアの2種類。
一番遠い後席の吹き出し口LEDに合わせて、長い1本モノを切り出す。

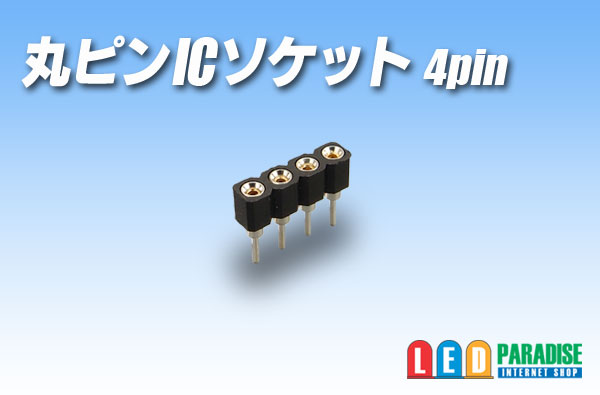

丸ピンICソケット4ピン

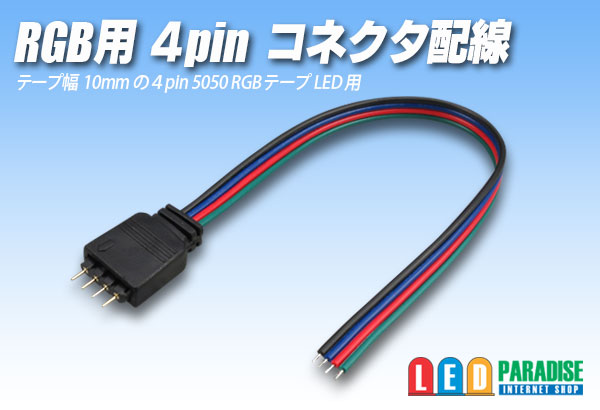

RGB用4ピンコネクタ配線
