純正SMD（LED）打ち替え

---

SMDインナーランプを加工して色替え・光量アップする技（後編）

• 1
• 2

SMDインナーランプのLED打ち替えの知識を、プロの施工例をもとに解説。なおチップLEDの打ち替えは、純正SMDインナーバルブの基板を活かしたやり方。これで光の色替えだけでなく、光量アップも叶えている。

•

  「純正イルミで使われているSMDインナーランプを加工して色替え・光量アップする技」の続き。

  ●レポーター：イルミちゃん

•

  N-BOXのSMDインナーランプには、3528チップLEDが使われていましたが……

  ●アドバイザー：イルミスタ 野本研究員


•

  同じ3528チップLEDを使って打ち替えても、色は変えられますが明るさは大して変えられません。

•

  抵抗値を変えて、純正より電流を多めに流す……というのはやるにしても。

•

  そうですね。オーナーさんの希望によっては、それでは物足りないこともあります。

•

  どうするのでしょうか？

•

  そんなケースでときどき使うのが、T4.4ミッドパワーLEDです。今回はこれの青を使いました。

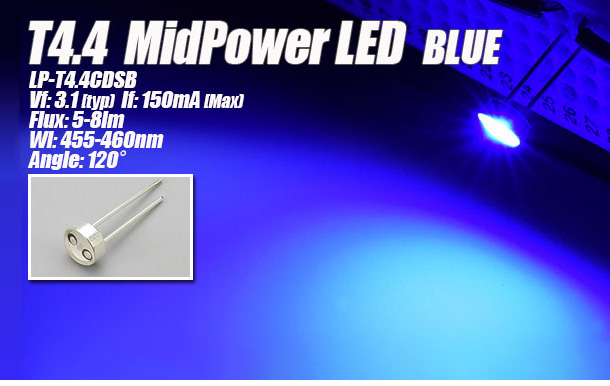

エルパラで販売しているT4.4 MidPowerLED 青色 LP-T4.4CDSB

---

•

  え、これ、足が付いているLEDですけど…？

•

  そうなんです。本来は狭い場所で使われているT5ウェッジバルブ用のLEDですね。

•

  チップLEDを外したところに、こんな2本足のLEDは付けられないでしょう？？？

•

  そうです。ちょっと加工してからでないと、チップ型LEDの打ち替えには使えないんですけど。

•

  もしかして足を切って使うとか？

•

  ハイ。曲げて切り落とします。L型に足を少しだけ残しておいて、そこにハンダ付けするイメージです。

•

  ほええ…！

•

  SMDインナーランプ側のLED基板から、わずかに浮いているような感じでハンダ付けすることは可能です。

•

  そこまでして違うLEDに載せ替えるとはね…。

•

  3528チップLEDだと最大でも20ミリアンペアしか流せないのですが、このLEDは最大150ミリアンペア（※推奨は50ミリアンペア以下）も流せるので明るくなりますよ。

•

  「ミッドパワー」という位ですもんね。パワーLEDに近いレベルの電流量！

•

  ただ、電流が多くなるほど熱の発生も増えるので、これを打ち替えに使うときは35ミリアンペアぐらいまでに抑えて使っていますが。

•

  ……けっきょくそんなに抑えるんだ。さすが野本流。

•

  だとしても、3528はマックスで20ミリアンペアです。実際には10～15ミリアンペア程度で使うものと考えたら……

•

  2～3倍の電流を流せて、しかも余裕の駆動ができる。

•

  そうなんです。熱は抑えつつ、3528より明確に明るくできますよ。

•

  SMDインナーランプ加工で、まさかそんな技を使っていたとはね～。

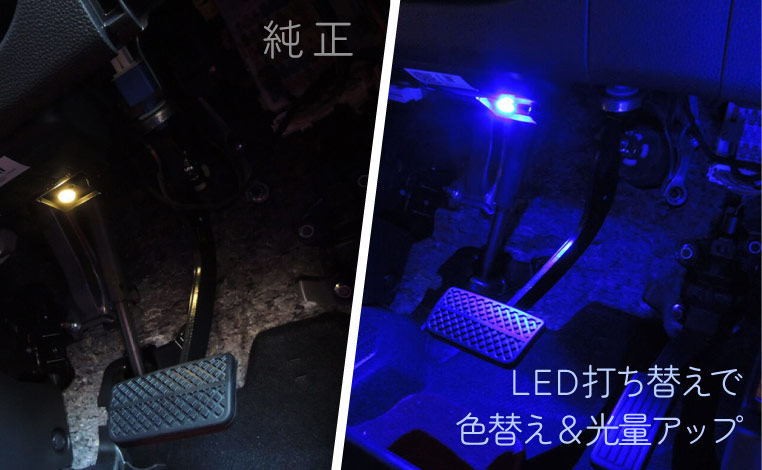

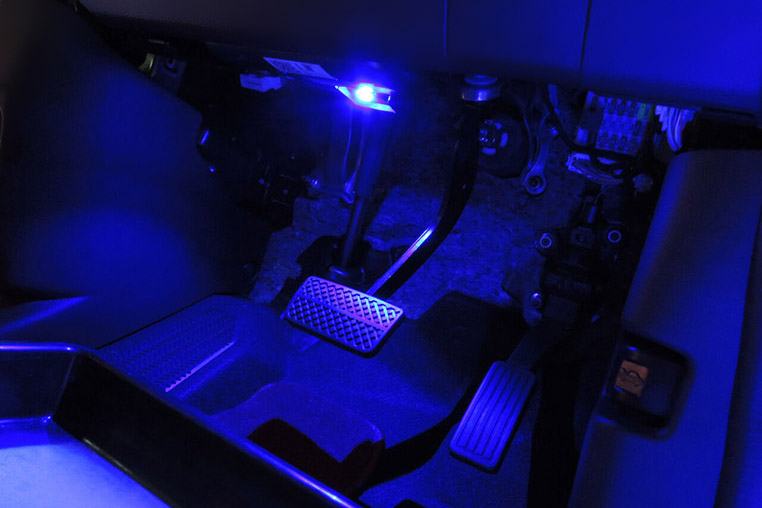

SMDインナーランプのLED打ち替えで、色替えしつつ光量アップした純正フットランプ。

---

•

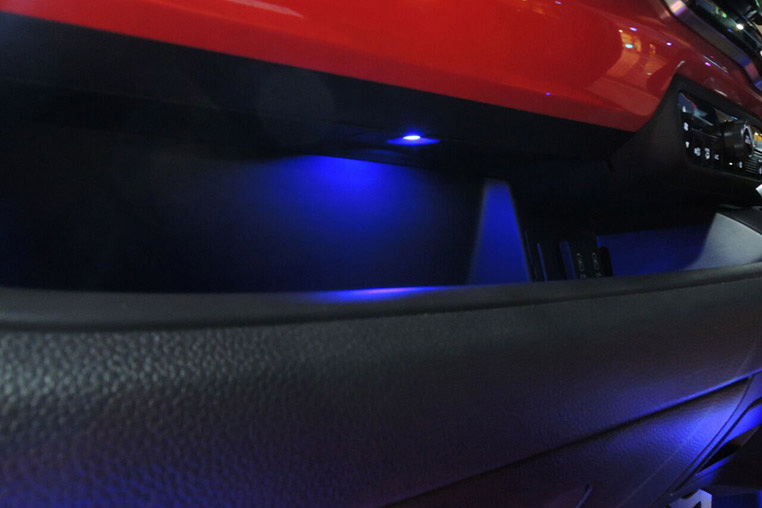

  同じやり方でグローブボックス照明なども明るくできましたよ。


•

  純正と同じ明るさで青に色替えするだけだと、むしろ暗く感じてしまうかもしれないから、光量アップも大事なポイントですね。

•

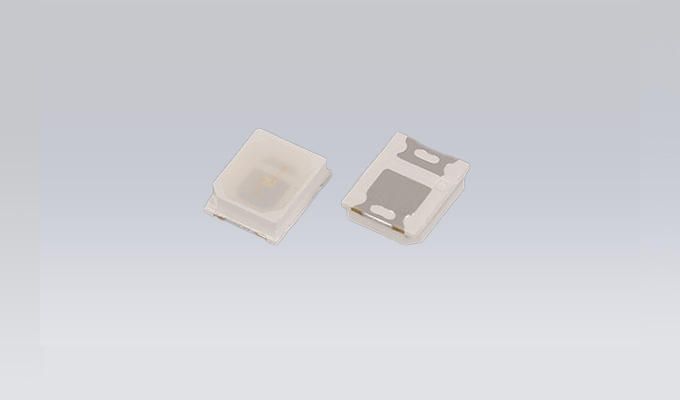

  3528チップLEDからの打ち替えで明るくする方法としては、同じサイズだけど「照明用」という位置付けの2835チップLEDを使う方法もあります。

•

  ほほう。これなら自然な打ち替えができそう。



カラーバリエーションはエルパラの2835チップLEDを参照。

---

•

  そうですね。3528と2835は言い方が違うだけで、同じサイズのチップLEDなので。

•

  同じサイズだけど明るくなる？

•

  流せる電流量が2835のほうが多いですから、明るくなりますよ。最大で60ミリアンペア流せます。

•

  ホー。じゃあ、そっちのほうが話が早いのでは？

•

  そうなんですが、過去には何度かその方法も試してきた中でいうと、耐久性に関しては3528に比べて2835は落ちるのかな、という印象があります。

•

  むぅ…？

•

  たまたまの可能性もありますが、わりと早く切れてしまったことが何回かあったので、僕の中での2835の信頼性は3528より下なんですよ。

•

  へえぇぇ～。加工者が実験して言っているだけに参考になるな。

•

  まあ、同じサイズで電流量を多めに流していた結果ですから、熱の面では不利なのかなと。

•

  確かに。

•

  それで3528チップLEDからの打ち替え用に、いいLEDは何かないだろうかと検討した結果が、T4.4ミッドパワーLEDだったのです。

•

  なるほどねぇ。

•

  「純正の基板を活かして付けられるLED」となると、選択肢は限られます。ちょっと無理矢理付けている感もなくはないけど。

•

  3528チップLEDは、純正でもよく使われていますからね。打ち替え時の離れ技バージョン的に、知っておくと良さそうだ。

•

  T4.4ミッドパワーLEDの色は、白・青・アイスブルー・ピンク・赤・黄・緑がありますよ。



①	T4.4ミッドパワーLED╱白
②	T4.4ミッドパワーLED╱青
③	T4.4ミッドパワーLED╱アイスブルー
④	T4.4ミッドパワーLED╱ピンク
⑤	T4.4ミッドパワーLED╱赤
⑥	T4.4ミッドパワーLED╱黃
⑦	T4.4ミッドパワーLED╱緑
