DIYでのLED打ち替えに失敗する例が増えている!? その理由は…

近ごろDIYでのLED打ち替えに、失敗する例が増えている。これには明確な理由があって、基板上に使われている純正のチップLEDに変化の傾向が見られるから。打ち替えに挑戦する前に、知っておきたい。

•

  今日はLED打ち替えのよくある失敗について、です。

  ●レポーター：イルミちゃん

•

  「LED打ち替えにDIYで挑戦して失敗した〜」という人が、以前よりも増えていますね。よく相談を受けます。

  ●アドバイザー：イルミスタ 野本研究員

•

  なぜなのでしょう？

•

  基板上に使われているチップLEDが、小型化する傾向にあるからでしょうね。

•

  以前に「LEDの打ち替え方法」を教わりましたが、あれより小さいと？


•

  そうですね。上の例は3528チップLEDだから、まだ比較的やりやすいほうです。

•

  今どきの純正LEDは、どんなタイプが増えているのでしょうか？

•

  3528よりもっと小さくなってきています。1608とか2012とか、よく出てきますね。

•

  なんのことだか分からない、という人はこちらを参照してください（↓）

チップLEDの名前はサイズを表す



詳しい違いは、「チップLEDの種類と選び方」参照。

•

  ところで「1608」とは、1.6ミリ×0.8ミリのチップLED。ようするに極小です。


•

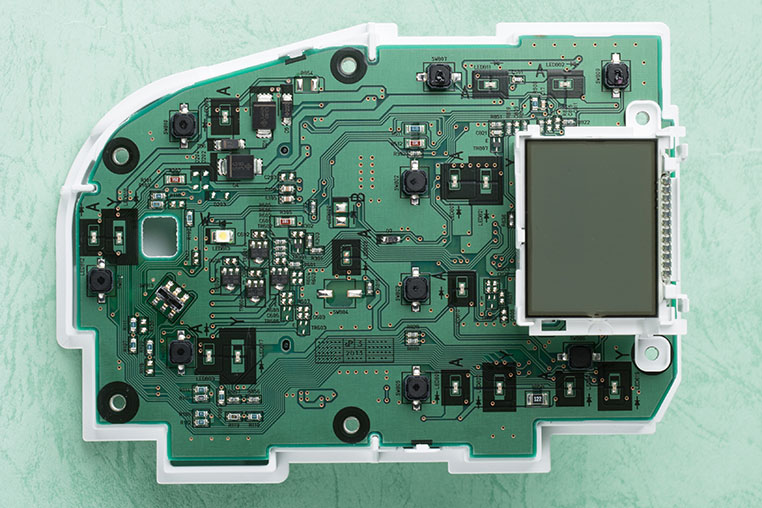

  このように、一見すると基板のどこにLEDが付いているのか分からない状態（↑）

•

  それはよく言われますね。

•

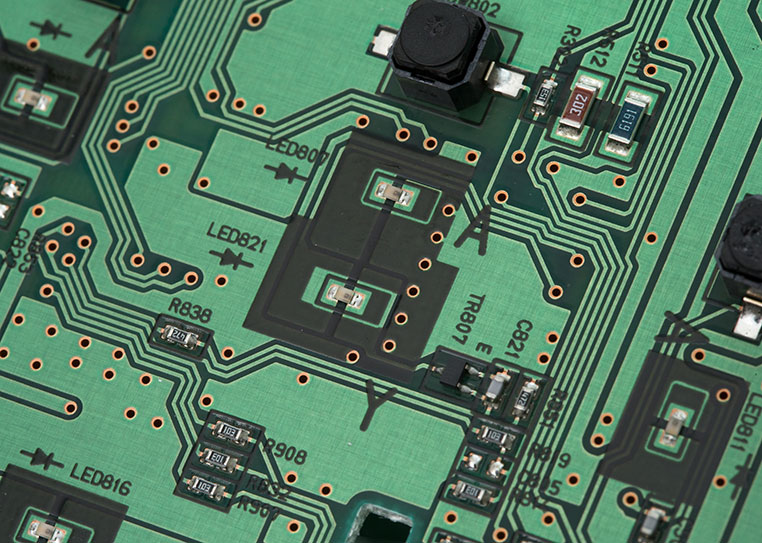

  ちなみにこの部分（↓）が、1608チップLEDですよ。

•

  1608クラスの極小チップLEDで、失敗が増えるのはナゼなのでしょう？

•

  小さくなったことで増えている事故は、「純正LEDを外すときにランドまで取れてしまった」ケース。



✔ ランドとは？

LEDなどの電子部品を、基板上にハンダ付けする部分のこと。
•

  LEDだけを取りたいのに、その下のランドごと、もげてしまうんですね。

•

  LEDが小さくなるということは、ランドも小さくなっています。無理矢理な外し方をすると、カンタンにはがれてしまいます。

•

  な、なるほどね。

•

  熱が十分にかかっていない（ハンダが溶けていない）状態で、無理にLEDを外そうとするとランドが取れてしまう。これはどのLEDでも同じですが、3528より1608のほうがこの事故は圧倒的に多いですね。

•

  あの〜、純正基板のランドがはがれてしまったら、もうLEDが付けられなくなりますよね？ どうなるんだろ……

•

  そういう基板が持ち込まれて、「どうにかして」と頼まれることは多いです。

•

  さすが、DIYユーザーの駆け込み寺「イルミスタ」ですね〜。

•

  まあ、実際のところは、補修すればなんとかなるケースがほとんどなので。

•

  基板の補修って？

•

  ランドは取れているので諦めて、その先の回路から直接配線をLEDにつなぐ、といった手はあります。

•

  ほー。
  それって普通の配線を足すってことですか？

•

  そうですね。極細の配線コードを使って、LEDと回路を直結するんです。

•

  へぇー。
  バイパスを作るわけか〜。

•

  直せなかったケースというのは、ほとんど無いですね。

•

  LED打ち替えに失敗したらイルミスタに駆け込もうっと。そう考えると少し気がラクだ。

•

  ……そういえば最近、僕、修理してばっかりのような気がする……

•

  気のせい、気のせい♪
