調光器の選び方講習①╱選定時に注意するべきポイントはまず「容量」

• 1
• 2
• 3
• →

選択肢の増えてきた調光器の選び方を、数多くのLED調光器を取り扱っているエルパラに聞く。LEDテープライトやLEDダウンライトを付けたら眩しすぎた、または状況によって好みの明るさにしたいという要望は多い。しかしどの調光器を選べばいいのかはわかりにくいので、ここで初心者向けに解説。

•

  今日の話題は、最近なにかと出番の増えている調光器。

  ●レポーター：イルミちゃん

•

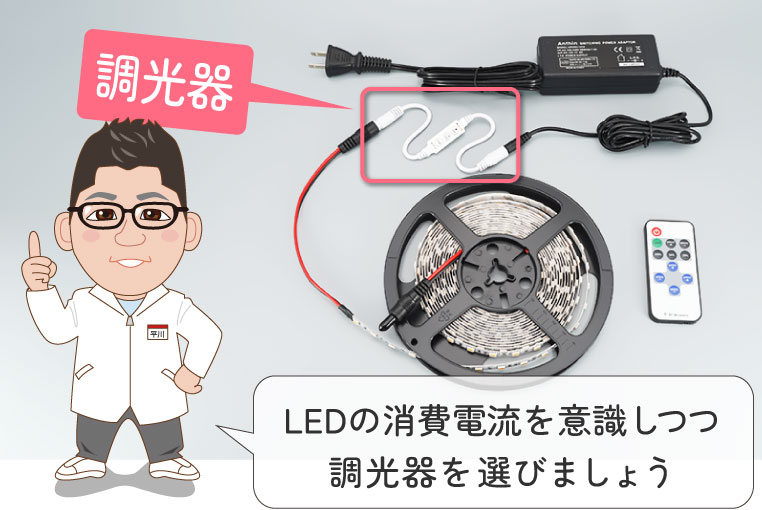

  おさらいですが、LEDテープライトやLEDダウンライトの明るさを調節するためにあるのが調光器です。

  ●アドバイザー：エルパラ 平川研究員

•

  例えばアウトドアや車中泊向けに、LEDダウンライトなどを導入する例が増えていますが……


•

  いざ取り付けみたら、眩しすぎた～なんていうケースはよくあります。最近のLEDは明るいからね。

•

  調光器を付けておけば、好みの明るさに調整もできるし、状況によって明るさを変えられるので便利ですよ。

•

  だけど調光器といっても、いろいろ種類がありますよね。

•

  それはそうなんですよね。エルパラで扱っている調光器だけでも、20種類以上ありますね……。

•

  そんなにあるのかッ。

•

  もちろん「売れ筋」などに絞ればもっと少なくはなりますが、ニーズもいろいろですので。

•

  初心者の人にとっては、どれを選んでいいか分からなくなるよね。

•

  そうなんです。そこで、調光器の選び方をガイドしようと思います。

•

  そもそも何を基準に選んだらいいのかすら分からない、という人にオススメの講習です。

•

  調光器を選ぶにあたって、最初にまず確認しないといけないのは、対応する電圧（入力電圧）と容量（定格電流）ですね。

•

  いきなり難しそうな話から入りましたが…。

•

  難しくはありません。例えば車（DC12V車）で使うのであれば、入力電圧はDC12Vに対応している調光器を選ぶ、というだけのことです。

•

  つまり、そうではないのもあるよ～ってことですね。

•

  といっても、調光器はDC5V～DC24Vのラインナップが多く、ほとんどのモデルはDC12Vには対応していますけどね。

•

  ふむ。

•

  しかし世の中には家庭用の、AC100Vの調光器もあります。そういうモノは12V仕様のLEDテープライトやダウンライトには使えません。

•

  だとすると家でLEDテープライトを使うときの調光器は、どうなるのでしょうか？

•

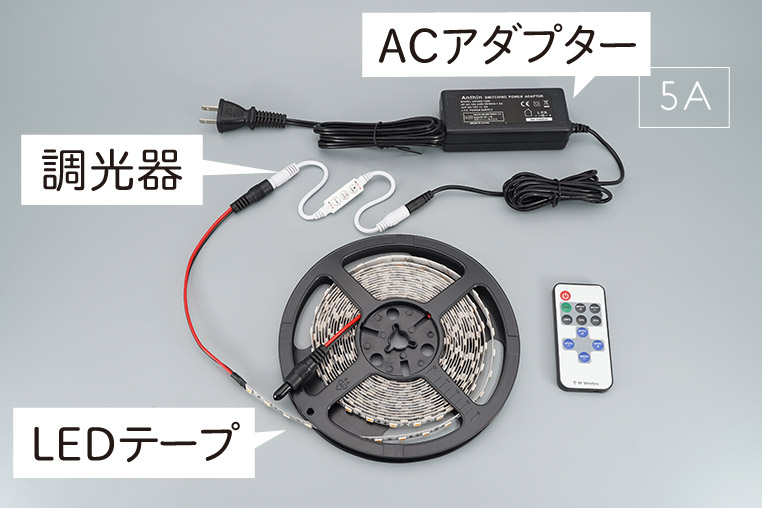

  家の電源（AC100V）では、そのままLEDテープライト（DC12V仕様が多い）を光らせることはできないので、スイッチングACアダプターや電源ユニットを用いて、DC12Vに変換します。


•

  つまりLEDテープライトを光らせる時点でDC12Vに変換していますから、調光器はやはりDC12Vのものを選べばいいわけです。

•

  そういうことか。

•

  それから定格電流についてですが、これは言い換えると「容量」みたいなものです。

•

  電流だから単位はアンペアで示されますね。

•

  制御したいLEDテープライトやLEDダウンライトの合計が、何アンペア程度消費するのかを考えて、余裕を持って容量が足りる調光器を選びましょう。

•

  ……ひとくちにLEDテープライトといっても、消費電流はいろいろだしなぁ。

•

  3チップで明るい5050テープLEDとシングルチップの3258テープLEDでは、消費電流も差があります。

•

  明るいほうが、電気も使うのは当然ですね。

•

  長さによっても消費電流は変わります。例えば5メートルのLEDテープライトをそのままの長さで使うとすれば……それに対応する調光器の種類も限られてきます。



LEDテープライトは5メーターで売られているモノが多い。カットして使うなら、それに応じて消費電流も下がる。

---

•

  では、調光したいLEDテープライトやLEDダウンライトの合計消費電流が分かっていないと、調光器の容量は選べませんね。

•

  そうですね。LEDテープライトの消費電流を把握しておく必要がありますが……このときにLEDの方は「消費電力」で示してあるかもしれません。

•

  あー。LEDテープライトは消費電流（アンペア）ではなくて、消費電力（ワット）で表記してある例も多い。

•

  例えば「定格電力72W」と書かれたLEDテープライトだとしたら、以下の計算式でざっくり消費電流（アンペア）が分かります。

アンペア数の計算方法

電力÷電圧＝電流（アンペア）

---

つまり72Wが定格電力のテープLEDは……

72W÷12V＝6A

---

※実際には計算通りではなくマージンを取っておくことが大切。

•

  仮に72W＝6アンペアものLEDテープライトをそのままの長さで使うとしたら、6アンペア以上の容量が必要になりますね。

•

  マージンも考えないといけません。調光器の容量から見て、最大でも8割程度にはおさまるように選びます。

•

  リアルに6アンペア必要なら、8アンペア位の容量の調光器が必要になる。

•

  そういう話です。ただ上の例は消費電流が大きめの例で、一般的にはそこまでの容量が必要になるケースは少ないでしょうが。

•

  アウトドアや車中泊で人気のLEDダウンライトだと、目安としてはどの位の容量が必要なんでしょう？

•

  エルパラで一番人気の定番モデルを例にすると、LEDダウンライト1個あたりが3ワットです。



エルパラの12V車用LEDダウンライト 3W 15LED

---

•

  3ワットだと、3W÷12V＝0.25Aだから……1個あたりは0.25アンペアか。長いLEDテープライトに比べたら少ないのね。

•

  天井に6個のLEDダウンライトを付けたとして、1.5アンペア位となります。


•

  容量2アンペアの調光器を使っていれば、なんとかギリギリいけるかな、くらいのイメージですね。

•

  調光器の容量の選び方は、なんとなく掴めた気がしてきました。

•

  ここまでの話は必須条件。ここから先は、使い勝手や好みの問題で「どの調光器がいいのか」が分かれてきます。
