車中泊に便利!? 外部電源専用のLEDダウンライトキットが登場

車用LEDダウンライトを、車の電源ではなくポータブルバッテリーなどで光らせたい人向けの専用キットがある。「外部電源とLEDダウンライトをつなぐために必要なもの」がセットになっているので、この用途を求めているならかなり便利。LEDダウンライトと外部電源の接続方法もわかりやすく解説する。

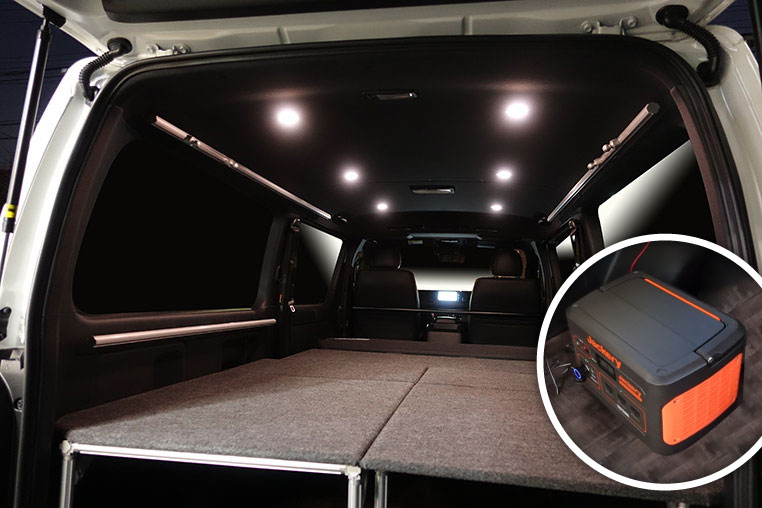

ポータブルバッテリーなどの外部電源でLEDダウンライトを光らせる

以前にイルミスタの「LEDダウンライトキット」を紹介したことがありますが……

●レポーター：イルミちゃん

「車種専用の〈LEDダウンライトキット〉とはどういうものか？（200系ハイエース編）」参照。

これに関連しての続報が入りました。
LEDダウンライトキットに、外部電源点灯専用モデルを追加しました。

●イルミスタ・アウトドア：長さん
外部電源専用…？
車両から電源を取るのではなく、ポータブルバッテリーやサブバッテリーなどの外部電源を使う人向け、ということです。
あー、車中泊とかアウトドア用途ね。
はい。このキットは、あるユーザーの方から頂いた問い合わせが元ネタなんです。
ほほう。
その方の要望は「LEDダウンライトを付けたいんだけど、車両から電源を取るのではなく、車中泊するときだけポータブル電源で光らせたい」でした。
普段は光らなくてもいいよ、ってことね。
そうなんです。……となると、電源の取り方も変わってきます。
車両側の配線やヒューズから電源を取る必要はないですね。
その代わりに「外部電源とつなぐためには、どんな部品が必要になるのか？」という話になってくるので、それをキット化しました。
なるほど。
今回のキットは、特に車種などは関係なく使える内容なので、汎用品として発売しています。
確かにポータブルバッテリーやサブバッテリーを使う前提なら、車種は関係ありませんね。
そういうことです。それではキットの中身を説明していきましょう。

外部電源とLEDダウンライトをどう接続するのか？

LEDダウンライトは、本当の意味で12V車向けに作られた（DC13.8V仕様の）LEDダウンライトです
これはエルパラやイルミスタでは、単品販売もされているもの。

エルパラやイルミスタで販売されている12V車用LEDダウンライト

今回のキットでも、LEDダウンライトの色は「電球色」「ナチュラルホワイト」「昼白色」「昼光色」の中から選べます。
キット購入時に選択する方式ですね。
それからLEDダウンライトの数も2個～6個の間で選べるようになっていて、その数によって、付属する分岐ターミナルなども自動的に変わります。
電源分岐ターミナルとは、電源を分配して複数のLEDダウンライトをつなげる分配器のようなものです。

電源分岐ターミナルを併用して、4個のLEDダウンライトを合流させる場合の配線。

LEDダウンライトと、カプラーオンで接続できるカンタンさがポイント。
LEDダウンライトの数が2～4個までは「4分岐タイプ」、5～6個なら「6分岐タイプ」が付属します。
なるほど。
それからLEDダウンライトの明るさを調節する「調光器」も付属しますが、これも2種類から選べるように、キットを分けました。

ボリューム調光器

イルミスタのLEDダウンライトキット外部電源点灯専用ボリューム調光タイプ

リモコン調光器

イルミスタのLEDダウンライトキット外部電源点灯専用リモコン調光タイプ

ボリュームツマミを回して調節したいのか、リモコンでやりたいのか…で選べる。
ここまでは以前に紹介したハイエース用のLEDダウンライトキットとほぼ同じ仕様ですが、違いは電源を取る部分ですね。
ふむ。
この外部電源点灯用キットには「DCジャック MJ-10」という部品が同梱されています。

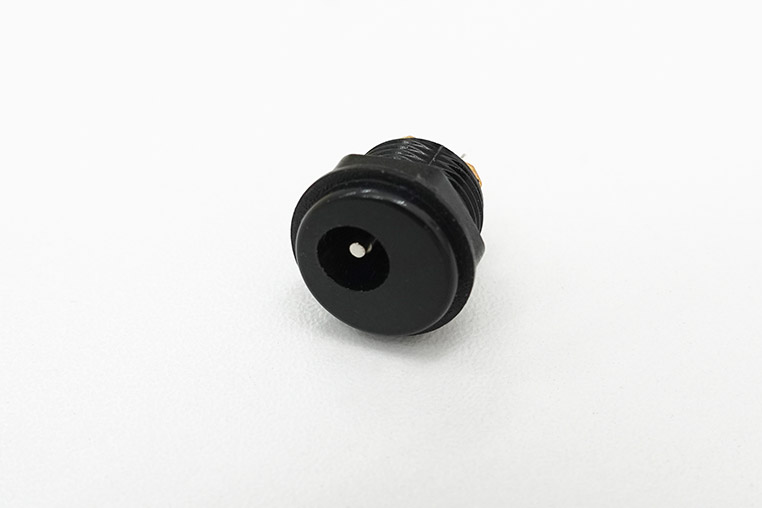

単品でも販売されているDCジャック MJ-10

これは埋め込み用途に特化して作られたDCジャックなんですよ。
埋め込む？
どこに？

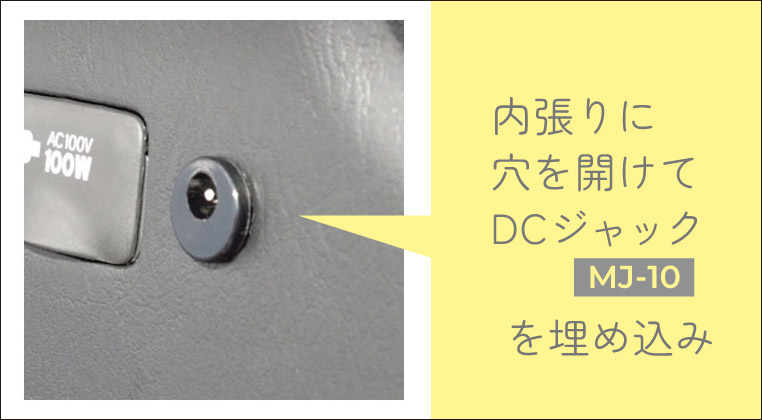

これを外部電源の入力用として、内張りのどこかに取り付けておくんです。
内張りにどうやって取り付けるの？
「DCジャック MJ-10」は本体がネジになっていて、樹脂のナットが付いています。
フムフム。
このナットを外してネジ部分に合わせたサイズ（12ミリ）で穴を開けて、裏からナットで締め直せば固定できる仕組みです。

これで車の内装にDCジャックを増設できるんだ～。ナルホド。
DCジャック裏から付属の配線をつなげて、調光器→電源分岐ターミナル→LEDダウンライトというふうに配線をつなげます。

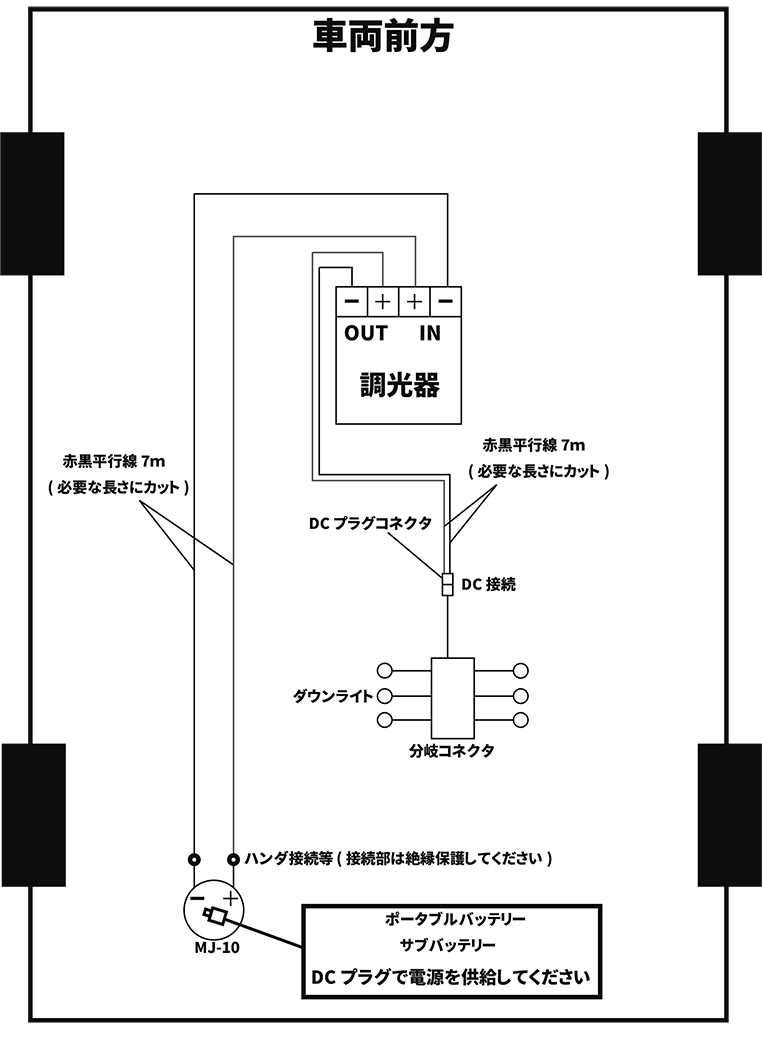

ボリューム調光器を使う場合

リモコン調光器を使う場合

付属の配線（赤黒平行線）の長さは6メートルになっているので、もし足りない場合は、追加で延長コードを買って頂ければと思います。
そしてアウトドアや車中泊のときだけ、このDCジャックに電源を入れる……という使い方ができる。
そういうことですね。
……ということは、外部電源からの電源は、DCプラグになっていないといけませんね。
ここで、ポータブルバッテリーのシガーソケットからDCプラグに変換するときに使えるのが「シガー電源コード」です。

「車のシガーソケットから電源を取り、DCプラグに変換するケーブルが便利」参照。

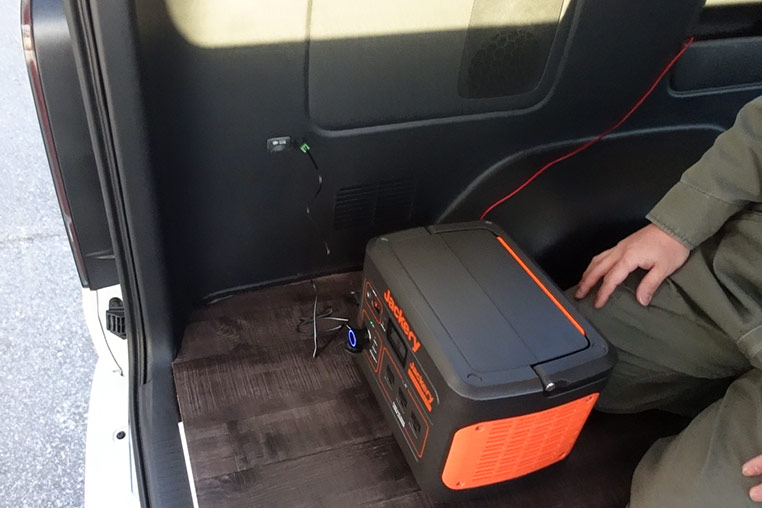

ポータブル電源は、一般的にはシガーソケットが付いています。そこにシガー電源コードを差し込んでDCプラグ化した状態で、LEDダウンライトキット付属のDCジャックに挿せば使えます。

ポータブル電源なにシガー電源コードを差し込んでDCプラグ化したうえで、内張りに埋め込んだDCジャックにつなぐ

そういうことか～。
サブバッテリーからの電源供給だとすれば、プラス線とマイナス線をDCプラグに変換するための、こういったコネクターを使います。

エルパラで販売しているDCプラグコネクター

※バッテリーにつなぐ電源取り出し線には、ヒューズを入れる。

これでサブバッテリーからの電源を、LEDダウンライトキットのDCジャックに入れられます。
解説したパターンのどれかで、外部電源でLEDダウンライトを点灯できるわけですね～。
車両のバッテリー上がりを心配せずに、アウトドアや車中泊でLEDダウンライトを使えるようになります。

「LEDダウンライトの電源を、メインバッテリーとサブバッテリーで切り替えるには？」に続く
