スマホと車のナビをつなぐ方法(第4回)
iPhoneの画面を車のナビに映す有線ミラーリング方法(後編)
- 1
- 2
![](../images/recipe-20-07.jpg)
ここでは車に取り付ける流れを紹介します
![イルミ](../images/illumi-05.png)
IF16STAの取り付け方法
![](../images/kurumakun-02.png)
-
今回は有線ミラーリング方法を解説していますが、カーナビを外すのは有線でも無線でも同じです。
●アドバイザー:ビートソニック 堀内研究員
-
カーナビの外し方は車種によりますが「周囲のパネルを外して、カーナビを固定しているステーの4本のネジを外す」パターンがほとんどです。
●レポーター:イルミちゃん
-
純正ナビが外れたら、背面にある「外部入力ポート」に、用意した「映像入力アダプター」をつなぎます。
-
この外部入力ポートの形状が車種によって(純正ナビによって)異なるので、事前に適合を調べて、合うものを用意します。
-
配線図でいうと、下の写真の部分ですね。
-
次、映像入力アダプターを「IF16STA」の本体に差し込みます。この場面はRCAケーブルがメス対メスになってしまってつなげないので、オス╱オスタイプのプラグコネクターをかませます。
-
有線ミラーリングの場合は、iPhoneはグローブボックス内などに置くとして、HDMIケーブルとLightning-USBケーブルの2本をカーナビ裏へと通します。

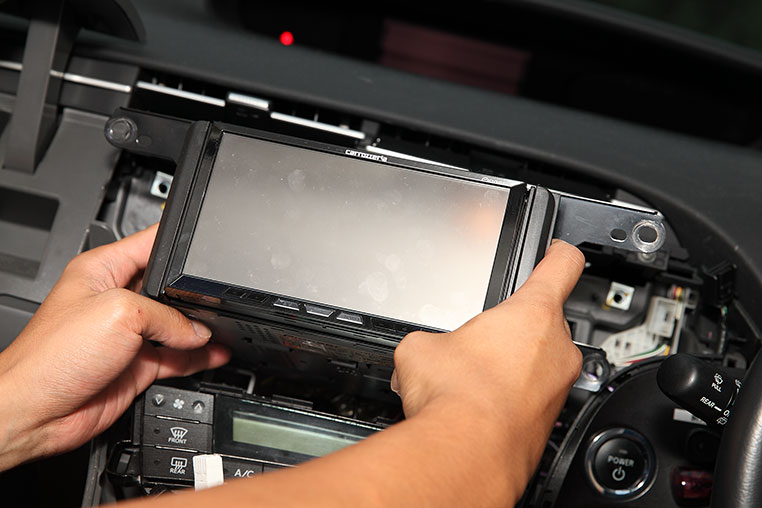

純正ナビを外す
![純正ナビを外しているところ](../images/recipe-19-08.jpg)
カーナビの外部入力ポートに映像入力アダプターをつなぐ
![カーナビの外部入力への接続](../images/recipe-19-09.jpg)
今やっている作業はココ

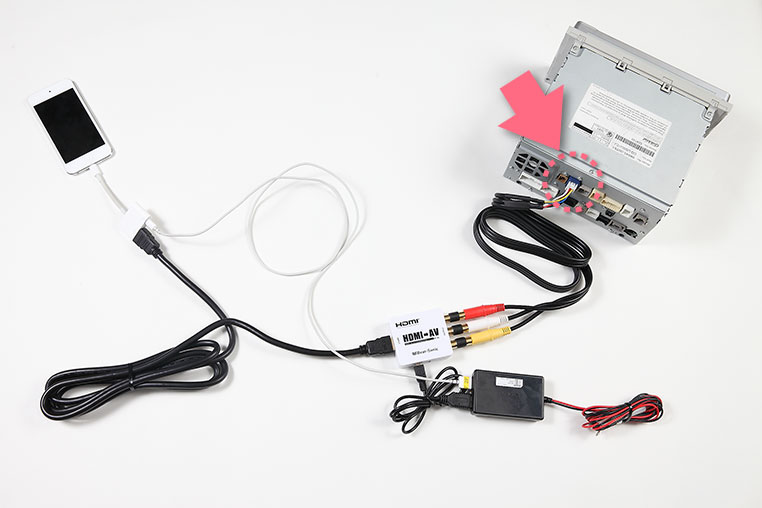

![配線図](../images/recipe-20-08.jpg)

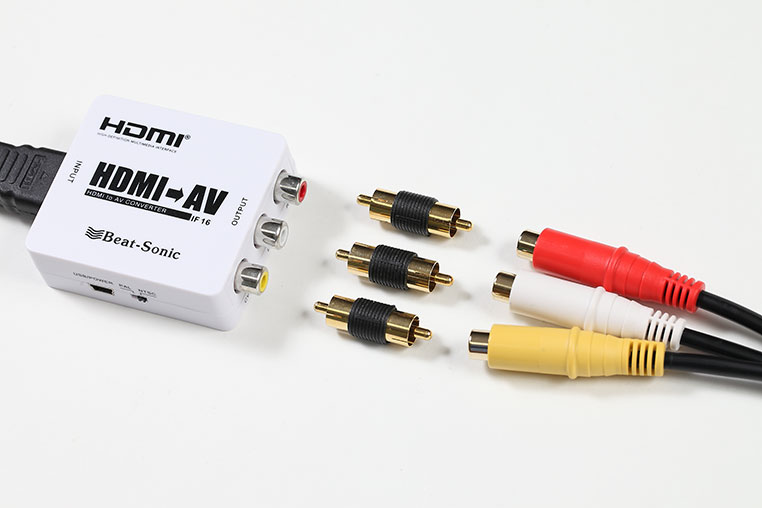

映像入力アダプターとIF16STAの接続
![映像入力アダプターとIF16STAの接続](../images/recipe-20-09.jpg)
ビートソニックのプラグコネクター「PC2」を間にかませている。

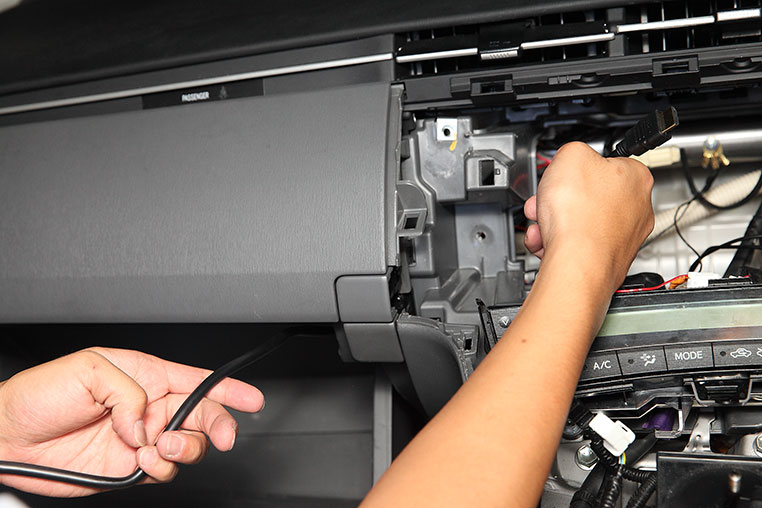

HDMIケーブルをカーナビ裏へ通す
![HDMIケーブルの取り回し作業](../images/recipe-20-10.jpg)

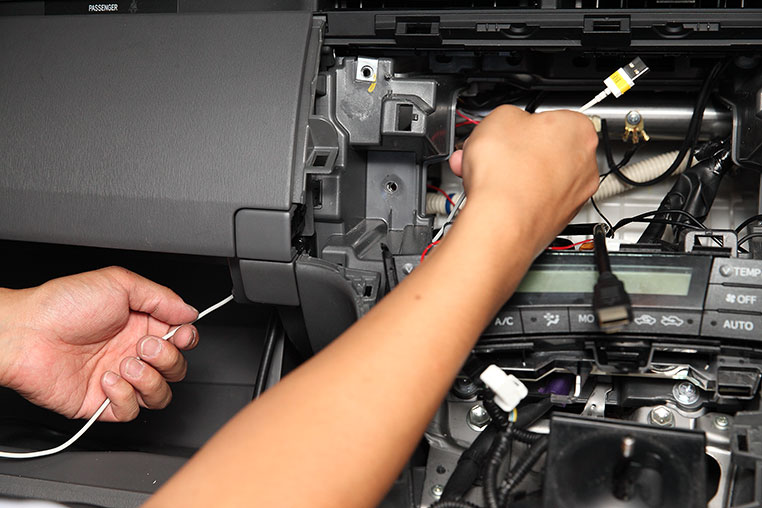

Lightning-USBケーブルもカーナビ裏へ
![USBケーブルの取り回し作業](../images/recipe-20-11.jpg)

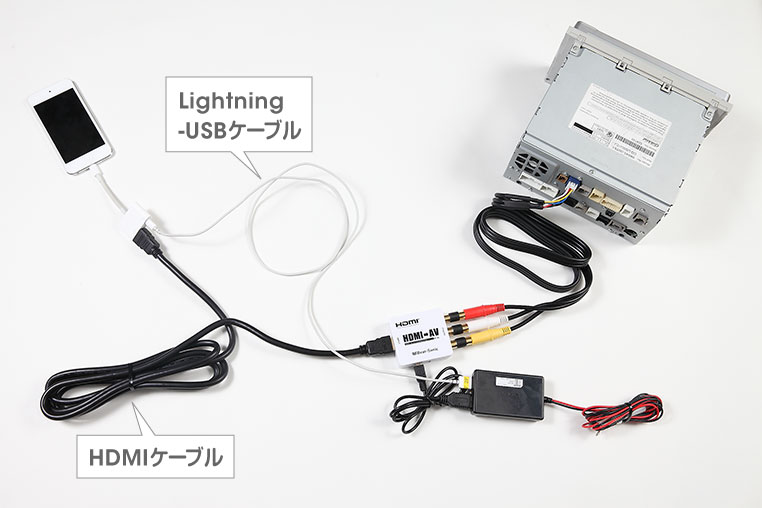

この2本を通した
![配線図](../images/recipe-20-12.jpg)
これでIF16STAにつながる線がカーナビ裏に集まりました
![堀内](../images/horiuchi-01.png)
-
助手席側から通してきたHDMIケーブルは本体に差しますが、USBケーブルは電源ユニットのほうにささります。下の図の通りですね。
-
あとは電源ユニットに対して、車両側の電源を取ればOKです。これはACC電源とボディアースだけですね。
-
別記事の「ACC電源をナビ裏から取る方法」なども参考にしてください。
-
アース線は、デッキのステーのネジなどに共締めします。
-
すべての配線が終わったので、本体と電源ユニットをカーナビの奥に隠して、カーナビを戻します。
-
カーナビ奥にスペースがないときは、グローブボックス裏のほうへ逃がすなど工夫しましょう。

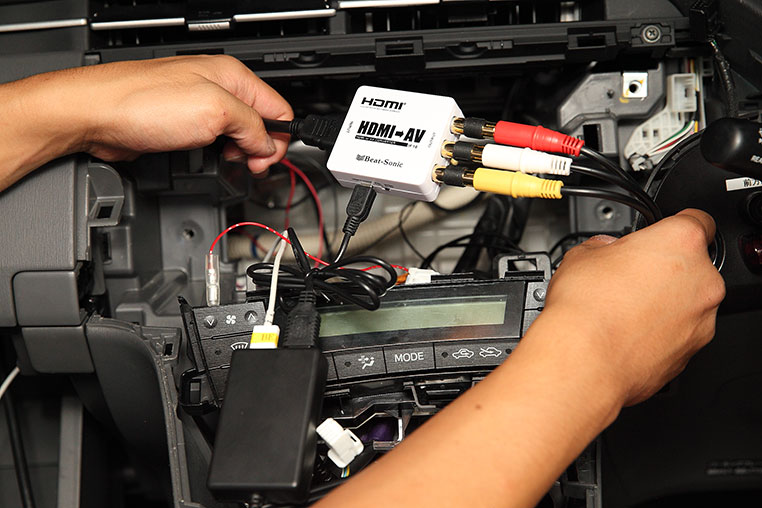

カーナビ裏で本体につなぐ
![IF16STAへの配線接続](../images/recipe-20-13.jpg)
今やっている作業はココ
![配線図](../images/recipe-20-14.jpg)
✔ ところで『ACC電源って何?』という人は「ACC電源(アクセサリー電源)とは?」の記事が参考になります。

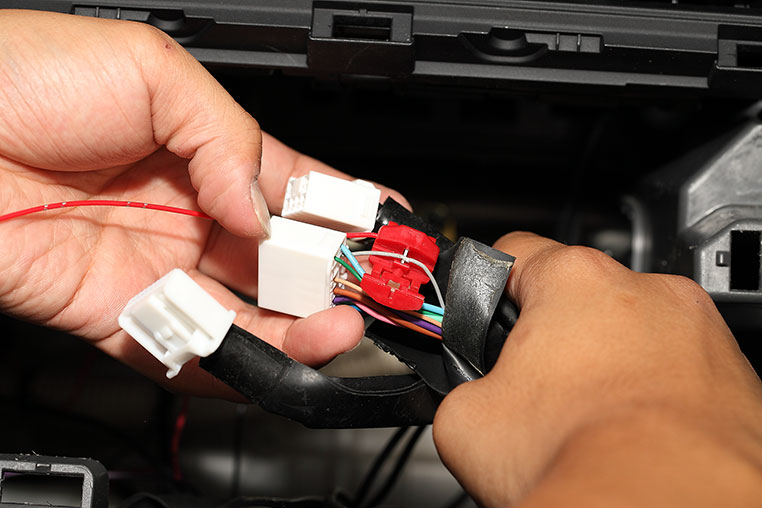

ACC電源を取る
![ACC電源取り出し作業](../images/recipe-19-13.jpg)

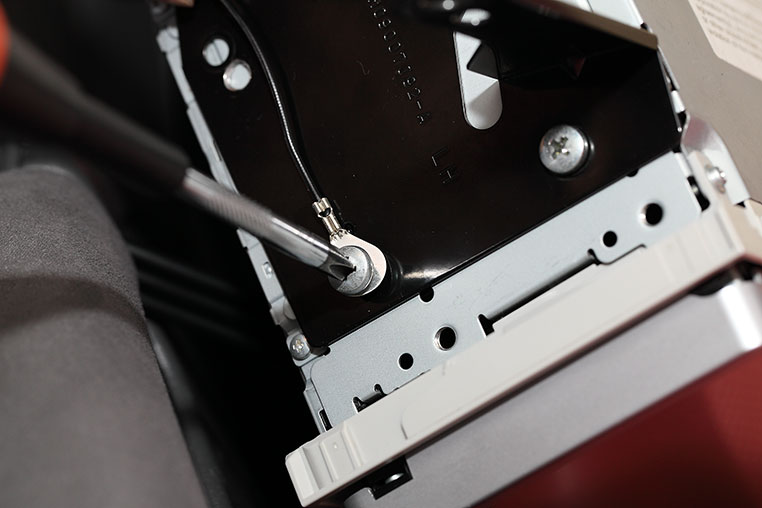

ボディアースする
![](../images/recipe-19-15.jpg)
今やっている作業はココ

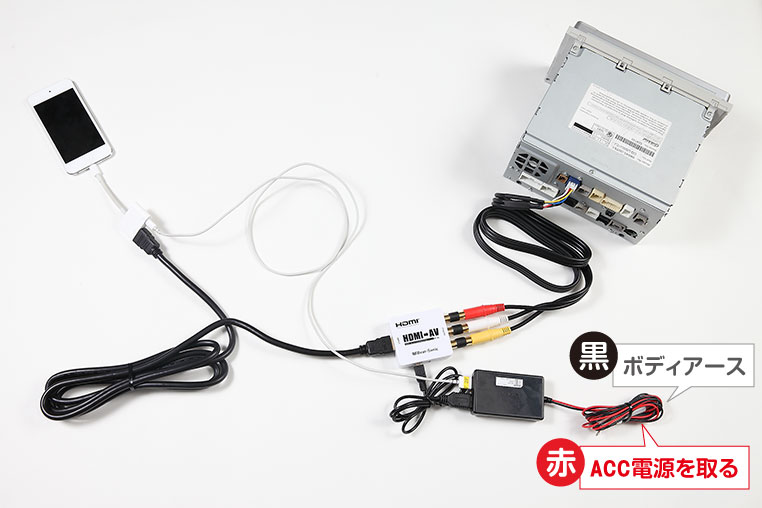

![配線図](../images/recipe-20-15.jpg)

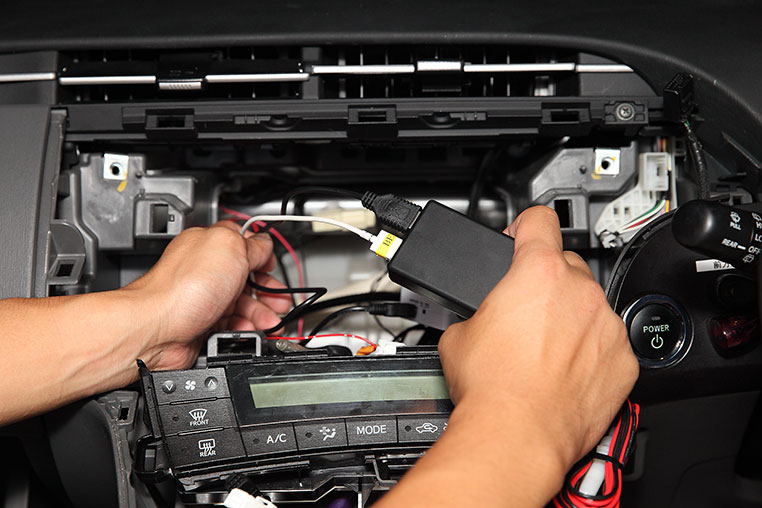

本体と電源ユニットを奥へ隠す
![本体と電源ユニットをしまう](../images/recipe-20-16.jpg)
