スマホと車のナビをつなぐ方法(第3回)
iPhoneの画面を車のナビに映す無線ミラーリング方法(後編)
● DIYラボ読者のみなさまへ
この記事はビートソニックのIF27を使った無線ミラーリング方法を解説していますが、2017年10月にIF30にモデルチェンジしたため、これから始める人は「IF30を使った最新の無線ミラーリング方法」のほうがオススメです。※追記:2017年10月17日
※「iPhone・スマホの画面を車のナビに映す無線ミラーリング方法」
- 1
- 2
![](../images/recipe-19-07.jpg)
ここでは実際に車に取り付ける流れを紹介します
![イルミ](../images/illumi-05.png)
IF27の取り付け方法
![](../images/kurumakun-02.png)
-
ナビの外し方は車種によりますが、周囲のパネルをバラして、ステーを固定している4本のネジを外すとナビが取れます。
●レポーター:イルミちゃん
-
そして純正ナビの裏にある「外部入力ポート」に、前ページで解説した「映像入力アダプター」を差し込みます。
●アドバイザー:ビートソニック 堀内研究員
-
配線を分かりやすく説明するため、リアル配線図(↓)もセットで載せておきますね。
-
次は、外部入力とつないだ映像入力アダプターの赤・白・黄色を、IF27付属ケーブルの赤・白・黄色とつなぎます。
-
そしてIF27の電源を取ります。これはACC電源が必要になりますが、ちょうどナビ裏で作業中なのでナビ裏から取るのがラクですね。
-
別記事の「ACC電源をナビ裏から取る方法」なども参考にしてくださいね。
-
丸型端子付きの黒い配線はアースケーブル。ナビのステーのネジなどに共締めして、ボディアースします。
-
配線がつなげたら、IF27本体はナビの奥などに隠します。IF27を置く位置は車の中であればどこでもいいです。アンテナが奥に隠れても、電波は届きます。
-
ナビ裏にスペースがなければ、グローブボックス裏なども狙い目です。
純正ナビを外す
![ナビを外している](../images/recipe-19-08.jpg)
映像入力アダプターを純正ナビの外部入力へつなぐ
![外部入力ポートへの接続](../images/recipe-19-09.jpg)

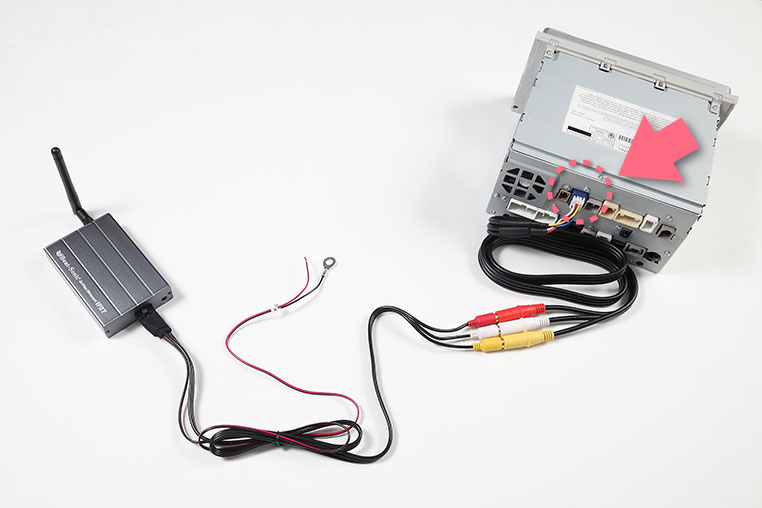

今やっている作業はココ
![配線の概要図1](../images/recipe-19-10.jpg)

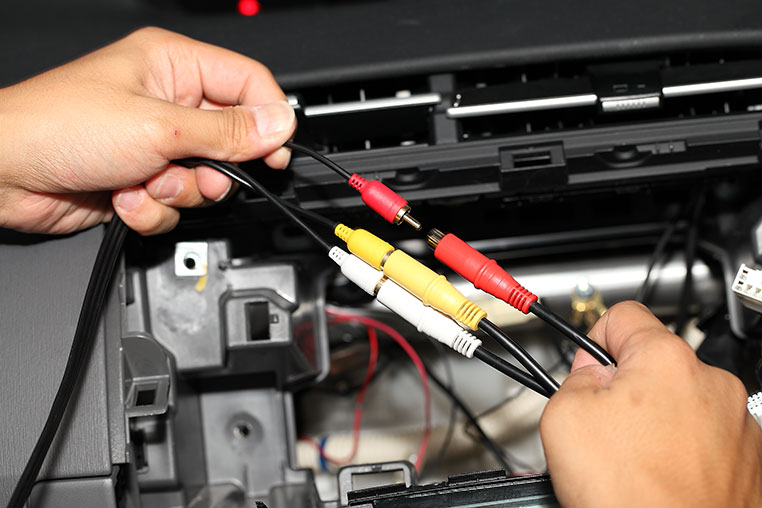

映像入力アダプターとIF27の接続
![映像入力アダプターとIF27の接続](../images/recipe-19-11.jpg)

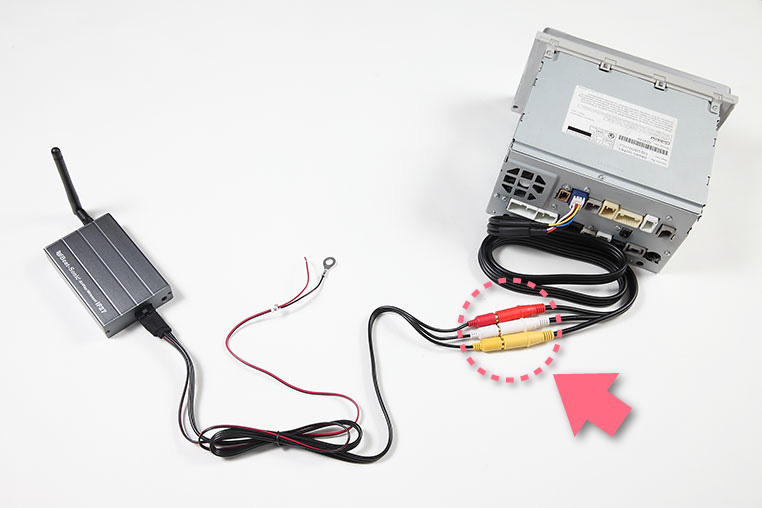

今やっている作業はココ
![配線の概要図2](../images/recipe-19-12.jpg)
ACC電源を取る
![ACC電源取り出し作業](../images/recipe-19-13.jpg)

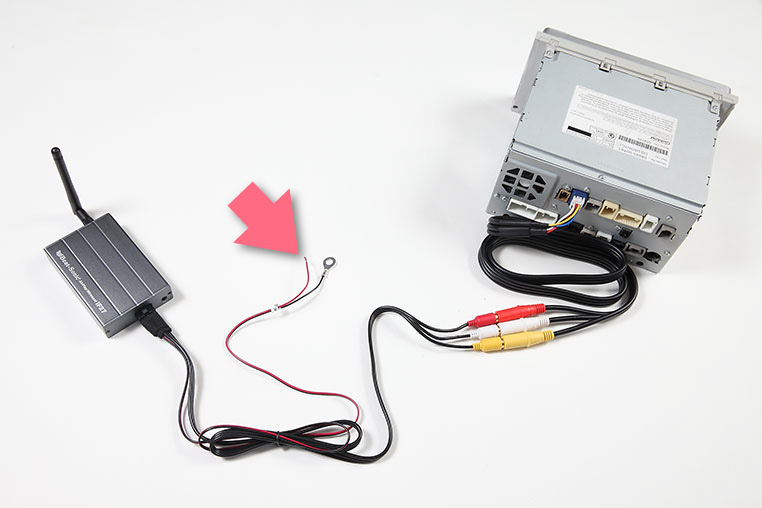

今やっている作業はココ
![](../images/recipe-19-14.jpg)
ステーのネジにアース接続
![アース接続作業](../images/recipe-19-15.jpg)

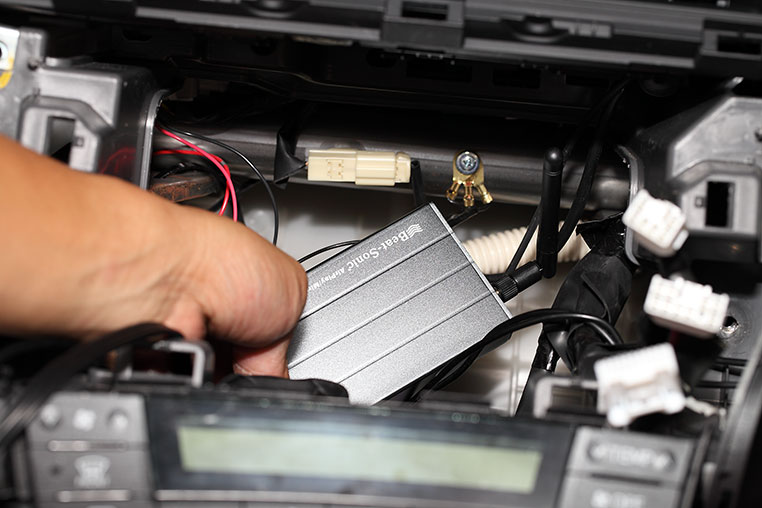

IF27本体を奥へしまう
![ユニットを奥へしまう](../images/recipe-19-16.jpg)
作業はこれで終了。ナビを戻しましょう
![イルミ](../images/illumi-05.png)
-
あとはiPhoneやiPad側での設定作業です。「設定」から「Wi-Fi」に入り、ナビ画面に表示されているIF27の名称が出てくるので、それをタップします。
-
今回の例だと「BeatSonic207」という名称で表示されていますね。
-
これを選択して接続したら、画面下からメニューを出して「AirPlay」を押して、再び「BeatSonic207」を選び、ミラーリングをオンにすれば、ナビ画面にスマホの画面が出ます。
-
この段階で、スマホの音声も純正ナビを通して純正スピーカーから再生されるようになります。
-
それでは、お気に入りの動画などを再生してみましょう。
IF27が認識されていればこの画面が出る
![IF27が認識されている状態](../images/recipe-19-17.jpg)

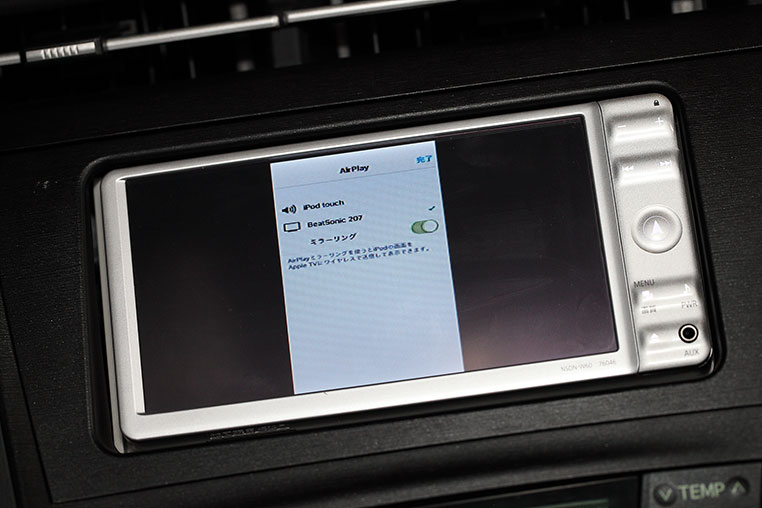

ミラーリングをオンにすると同期開始
![ミラーリングをオンにした直後の画面](../images/column-115-06.jpg)
