パワーLEDに放熱板（アルミ板）を取り付ける方法

• 1
• 2

パワーLEDの放熱用にアルミ板を付けたい場合、どうしたらいいのか。放熱板（アルミ）を付ける方法はいろいろ考えられるが、何を作るにしても、最強に参考になるのはプロの実装例。実際に取り付けたところを見てみよう。

•

  「パワーLEDの放熱対策でアルミ板を使いたい。固定はどうする!?」の続き。

  ●レポーター：イルミちゃん

•

  実際にパワーLEDでシーケンシャルウインカーを製作したときの、放熱板（アルミ板）実装例を紹介します。

  ●アドバイザー：イルミスタ 野本研究員

•

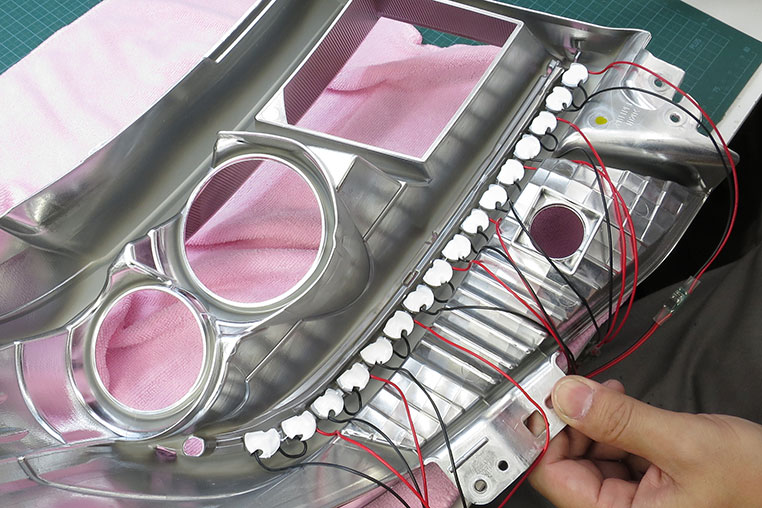

  ヘッドライトのインナー裏に、ずら～っと並んでいるのがパワーLEDですね。


•

  そうですね。16個のパワーLEDを使って、1ブロック2個ずつ・8ブロックで点灯させる仕掛けの例です。



✔ シーケンシャルウインカー製作の基礎知識は「シーケンシャルウインカー自作教室」参照。

>>>リンク先で詳しく読む。

•

  16個のパワーLEDの放熱板に、ここでは0.5ミリ厚のアルミ板を使っています。曲げ加工が必要ない場所なら、0.8ミリでいいと思いますが。

•

  アルミ板はどこに？

•

  このあと、付けるんですよ。

•

  ……ほう。てっきりアルミ板にパワーLEDを並べてから、ヘッドライトに固定するのかと思っていましたが。

•

  普通はそうですよね。このタントのヘッドライト加工は、例外的に、先にパワーLEDを固定しています。

•

  それはなぜ？

•

  もともと何もない場所にシーケンシャルウインカーを増設しているので、インナーに穴開け加工しているんですよ。

•

  ふむふむ。

•

  その穴の位置と、パワーLEDを厳密に位置合わせしたかったので、LEDを先に固定しているわけです。

•

  では、パワーLEDの固定は、どうやっているんでしょう？

•

  3Mの車両用の超強力両面テープを使って、ヘッドライトインナー裏面に直接固定しています。

•

  なるほど、なるほど。

•

  そして前回紹介した、放熱用シリコンの出番です。

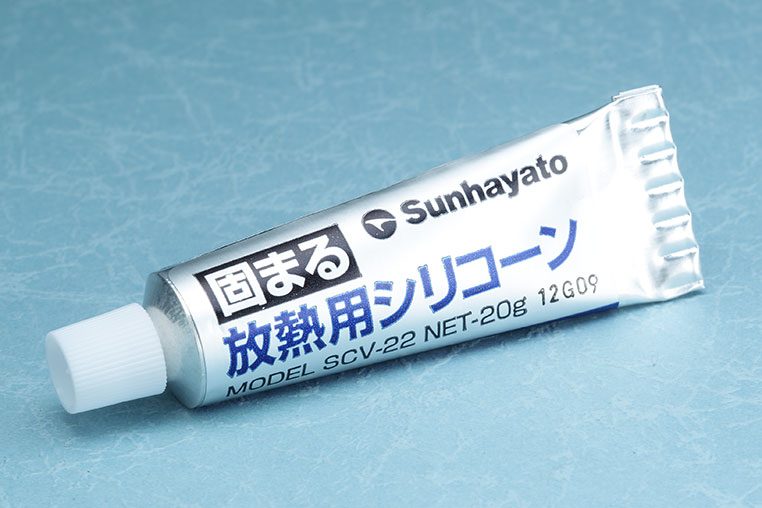

放熱用シリコン


•

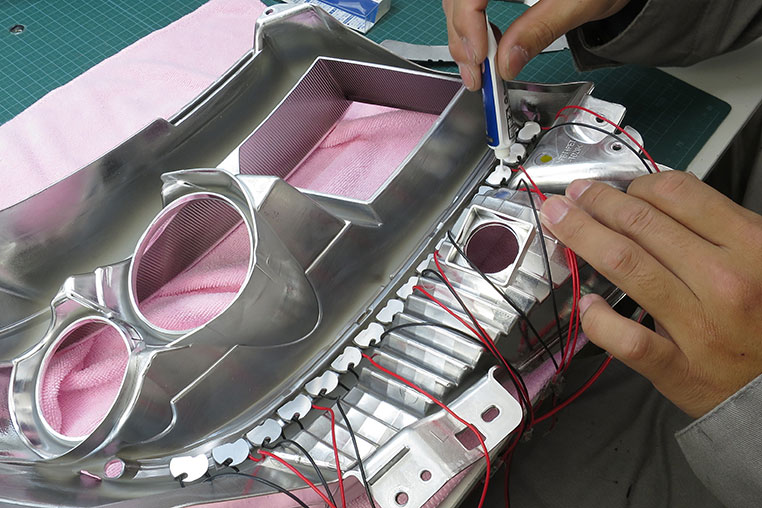

  これを、パワーLEDの背面に付けていきます。


•

  けっこうタップリ。
  盛るように塗るんですね。

•

  そうですね。アルミ板との間に隙間が開くのが一番恐いので、多めに盛ります。

•

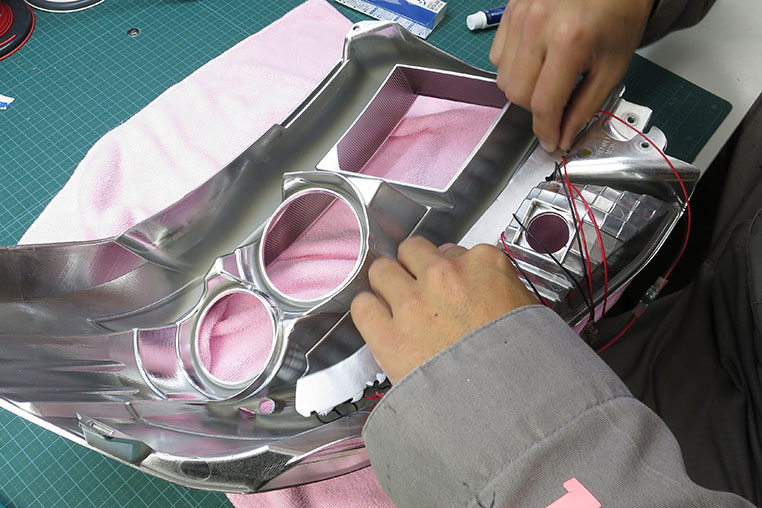

  そして、後ろからアルミ板を付けるんだ。


•

  注意点は、アルミ板とパワーLEDをシリコンで付けるだけだと、外れる可能性があること。アルミ板とヘッドライトインナー自体も、放熱用シリコンで付けておきます。

•

  なるほど。

•

  ワイヤー固定などを併用する手もありますが、ここでは、ワイヤー通しの穴を開けるとヘッドライトオモテ面から見えてしまうので、シリコン固定のみです。

•

  この放熱用シリコンって、すぐに固まるのでしょうか？

•

  1日以上、放置したほうがいいですね。


•

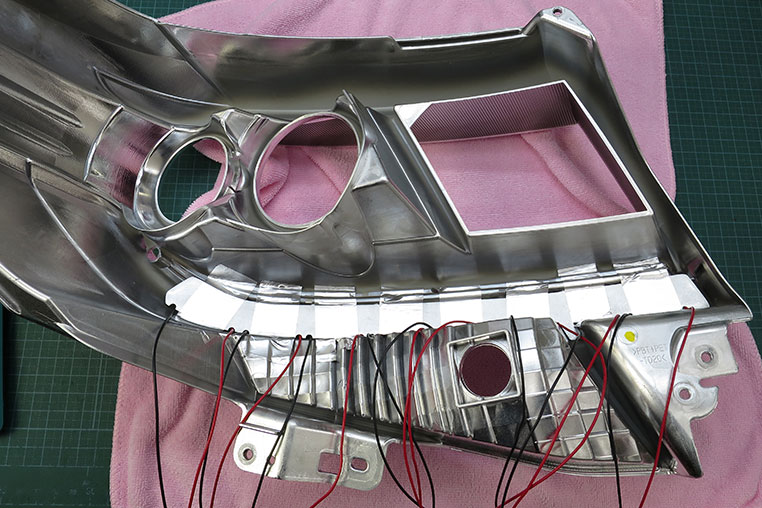

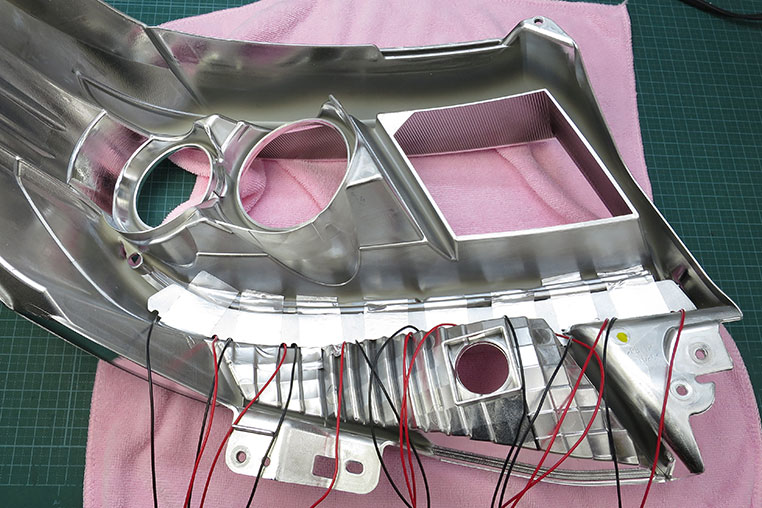

  アルミ板がLEDから離れないように、さらにアルミテープで固定しました。

•

  これは仮固定用？

•

  それでもいいんですけど、そのまま保険として付けておくのもいいと思います。

•

  だから、アルミテープを使っているんだ。

•

  パワーLEDって、こうやって放熱すればいいのか～。

•

  これは一例です。16個のパワーLEDを薄いアルミ板で放熱できているのは、LEDの性能にも助けられているし。

•

  と言うと？

•

  ここで使っているパワーLEDは、日亜化学製のウインカー用パワーLEDです。



✔ 日亜化学のウインカー用パワーLED「NJSA172BT」。詳しくは「日亜化学のウインカー用パワーLEDは、要注目の存在」参照。

•

  このLEDは、そんなに極端な電流を流さなくても十分明るくなります。

•

  つまり、熱の発生も少なくできると？

•

  そうなんです。実際のところ、流している電流は250ミリアンペアですが、それでもウインカーとして十分な光量を確保できています。

パワーLEDに流す電流値は、ドライバー（↓）のチョイスでコントロールできる



PowerLED Driver ※左から

PT-1030 300ミリアンペア	PT-1025 250ミリアンペア	PT-1020 200ミリアンペア

•

  もしも、違うパワーLEDだったら……放熱が追いつかない可能性もある？

•

  当然ありますよね。350ミリアンペアとか流したら、熱量はまったく変わってくるし。

•

  かといって電流値を抑えたら、暗くなるしなァ。

•

  だから、LEDの発光効率って重要なんですよ。

•

  そういうコトかぁ。

•

  発光効率の高いパワーLEDを使いつつ、電流値を控えめにする。これで発熱は減らせます。

•

  それならアルミ板でも、放熱しきれるってハナシね。

•

  なお、今回使っているのは16ミリ基板付きのパワーLEDなんですが……



エルパラで販売している「日亜化学 NJSA172BT 16mm基板付き」

•

  もっと大きい20ミリ基板付きもあります。



「日亜化学 NJSA172BT 20mm基板付き」

•

  放熱性という意味では、この20ミリ基板モデルを使ったほうが有利ですよ。それと固定もしやすい。

•

  じゃあ、どうして野本研究員は使わなかったの？

•

  シーケンシャルウインカーを作るときって、LED同士の位置を寄せたいからですよ。

•

  基板がデッカイと、ジャマなんだ。

•

  ……ですね。16ミリ基板でも大きいから、削って並べたりとか、よくやりますね。

•

  そのぶん、放熱性の面では不利になりそうですが……

•

  そういう意味でも、流す電流は控えめにしてあります。

•

  なるほど。単に「放熱する」だけじゃなくて、総合的に「熱」をコントロールしているんですね～。
