パワーLEDを2個〜3個直列につないで光らせるには？

• 1
• 2

パワーLEDとヒートシンクを合体

•

  まずはパワーLEDの背面に放熱器（ヒートシンク）を貼り付けます。

•

  普通の両面テープではなく熱伝導性の高い両面テープが付属しているので、それを使っています。

ヒートシンクと合体させる



3個ぶん繰り返す

•

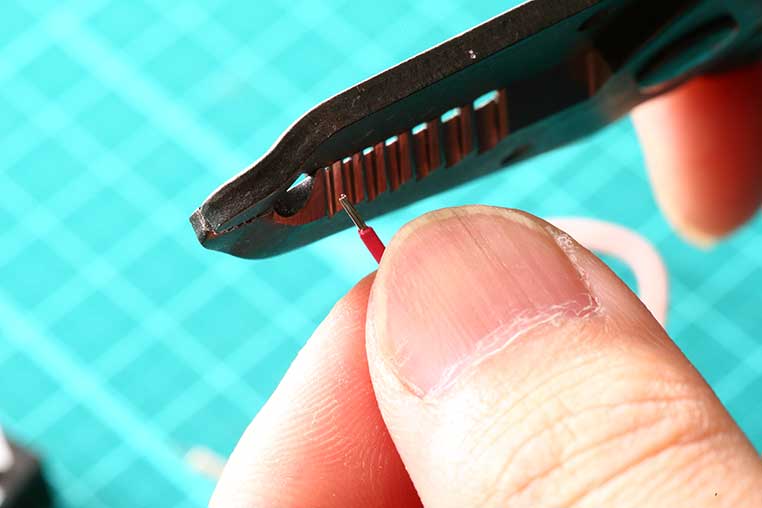

  用意した配線を必要な長さでカットして切り出し、被覆をむきます。

•

  内部の芯線を露出させた状態にします。

配線の被覆をむく


•

  配線を付ける前に、パワーLED基板の電極に予備ハンダを盛りますが……

•

  今回はXB-Dの基板付きモデルを使っているのですが、電極が6箇所もありますよ？？？

•

  これは、プラスとマイナスそれぞれ3つずつ用意されているのです。使うのはそれぞれ1箇所でいいので、配線の取り回しに都合のいい電極を使いましょう。

•

  プラスとプラスにつながないように、注意しよっと。

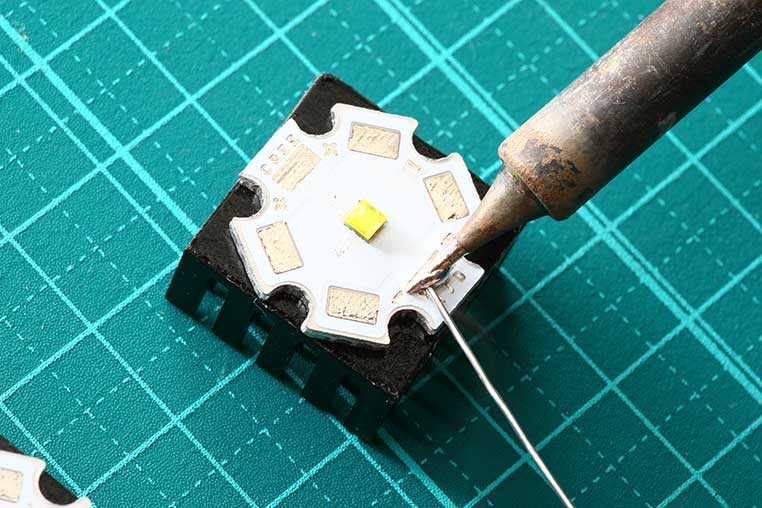

先に電極にハンダを盛る


•

  この電極に予備ハンダを盛るのが、意外と難しいです。

•

  そうなんですか？ マトとしては、比較的大きいように見えますが……

•

  パワーLEDの基板は放熱性を重視したアルミ基板なので、ハンダごての熱が逃げて分散してしまうのです。

•

  そっか。基板の放熱性が高いとハンダが難しいんだ。

•

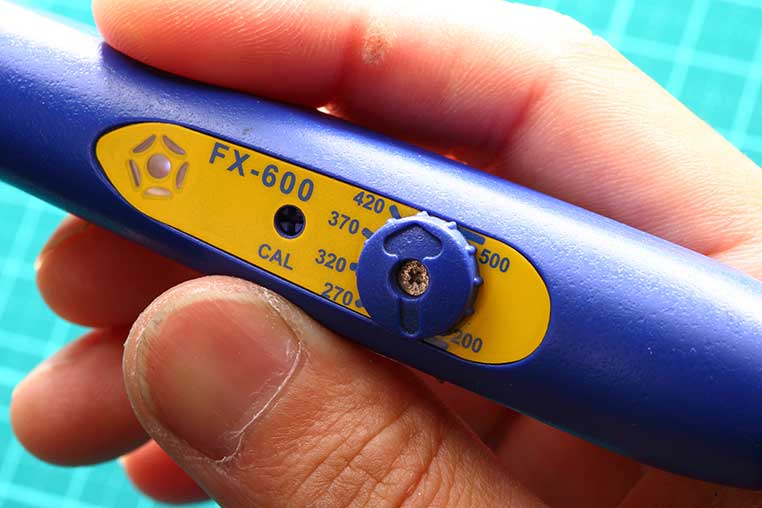

  温度調整型のハンダごてを使っているなら、400〜500度くらいまで上げて付けます。

500度まで上げた


•

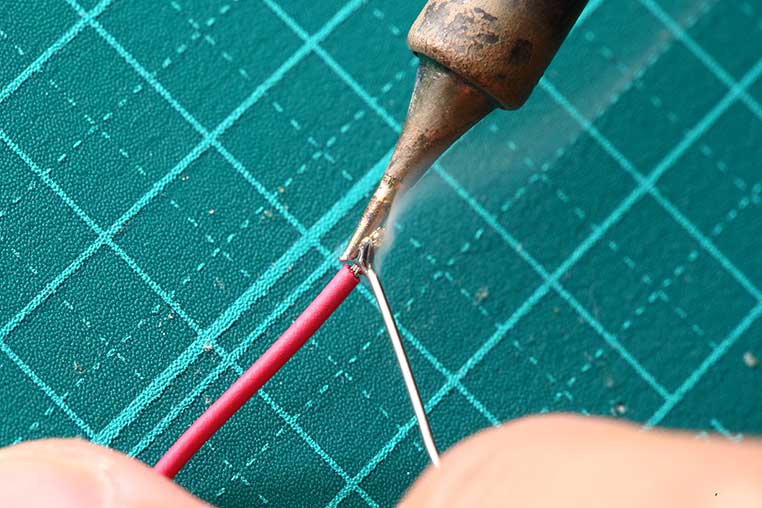

  なんとか基板に予備ハンダできたら、配線の先にも予備ハンダをしておきます。

•

  双方に予備ハンダするのが、配線を付けるときのコツですね。

芯線の先にもハンダを付ける


•

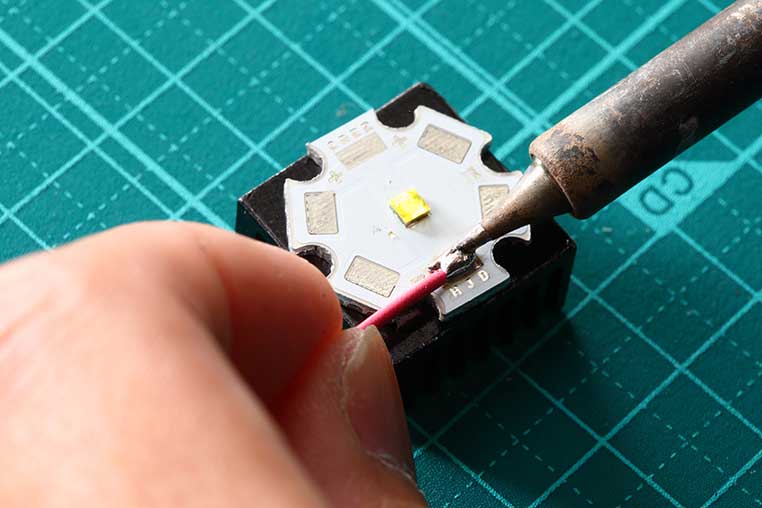

  そして電極の予備ハンダに芯線を当てながら、再度ハンダを溶かして埋め込みます。

•

  ここでは直列の1個目にするつもりのLEDのマイナスに、付けました。

1個目のマイナスに配線を付けた

•

  3個を直列につなぐには、1個目のマイナスを2個目のプラスにつなぎます。

•

  そして、2個目のマイナスは3個目のプラスへつなぐ。

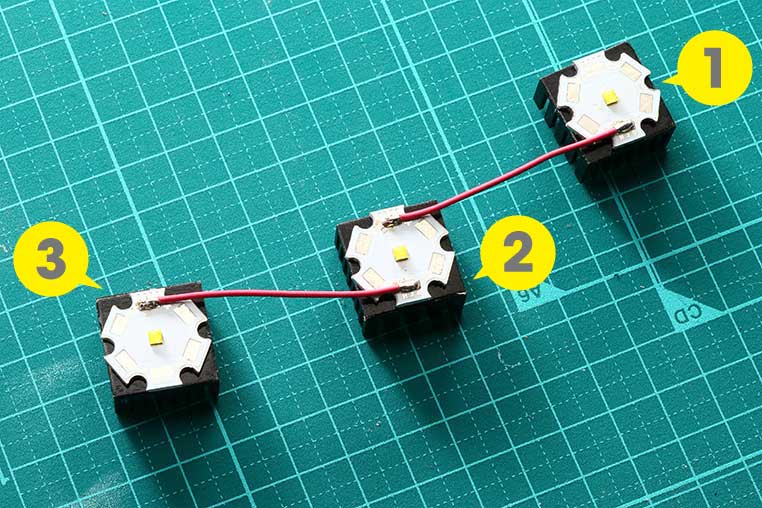

配線を橋渡ししていく



こうなればOK


•

  1個目のマイナス→2個目のプラス、2個目のマイナス→3個目のプラスとつながりました。

•

  これでドライバーとつなぐ準備ができましたね〜。

•

  パワーLEDドライバーには2本ずつ配線が付いていますが、これは出力側の2本と、入力側（電源側）の2本。

•

  出力側から電気が出てくるんだから、出力側をパワーLEDとつなげばいいわけですね。

•

  そうですね、今回使っているオプトサプライのパワーLEDドライバーだと、赤（プラス）と白（マイナス）が出ているほうが出力側です。

•

  ドライバー付属の配線コードは短いですね。

•

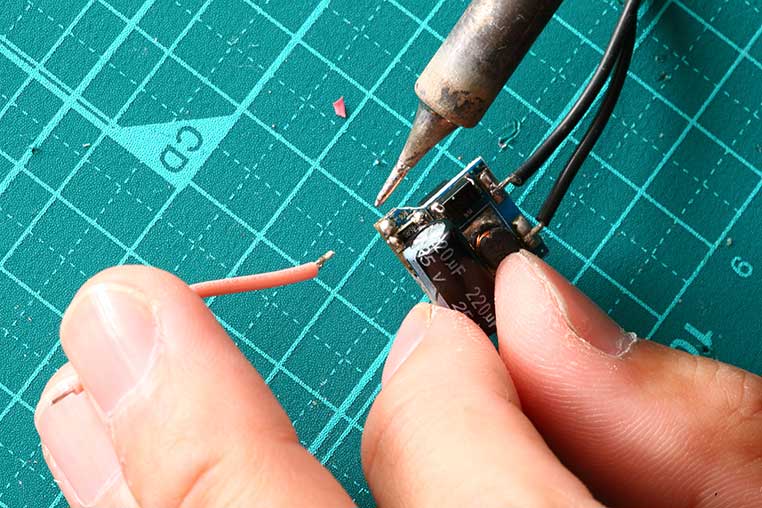

  そうなんですよ。自由な長さでLEDとつなぐためには、いったん切り落とす。そしてつなぎ直せばOKです。

今回は付いている線を取ってしまう


•

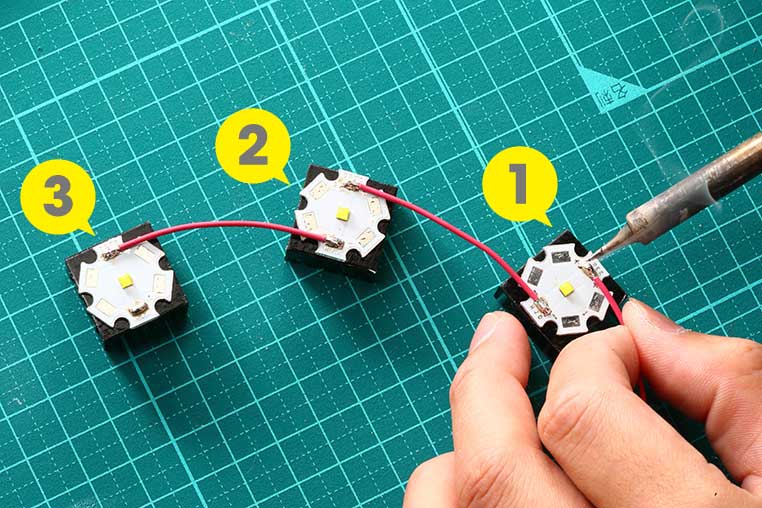

  次にドライバーの出力側プラスと、1個目のLEDのプラスをつなぎます。

直列1個目のプラスへつなぐ


•

  そしてドライバーの出力側マイナスと、3個目のLEDのマイナスをつなげば、全部つながったことになります。

パワーLED3個直列ユニットが完成！
