ポジションLED自作レシピ
5050チップLEDを5個!
横にも光を飛ばすポジションバルブを自作する（後編）
ウェッジベースと合体させる

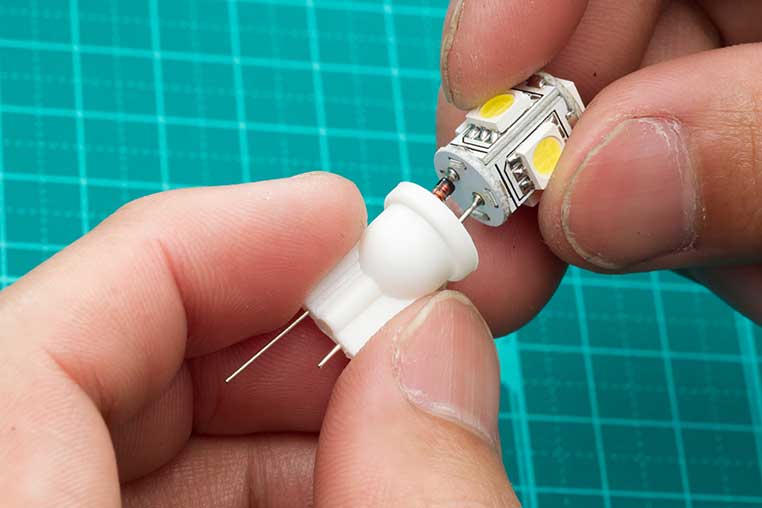

ウェッジベースの穴に2本の足を通して、立体基板とウェッジベースを合体させます。

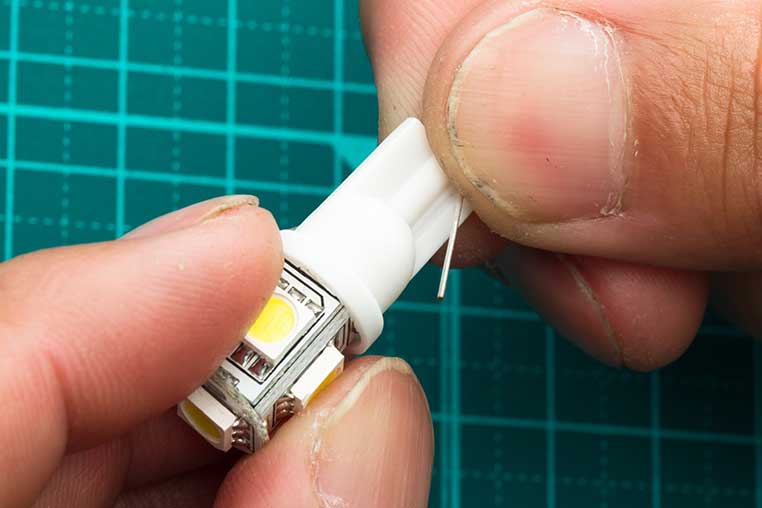

奥まで差し込んだら足を折り返していきます。2本の足を、互い違いの方向へと倒します。

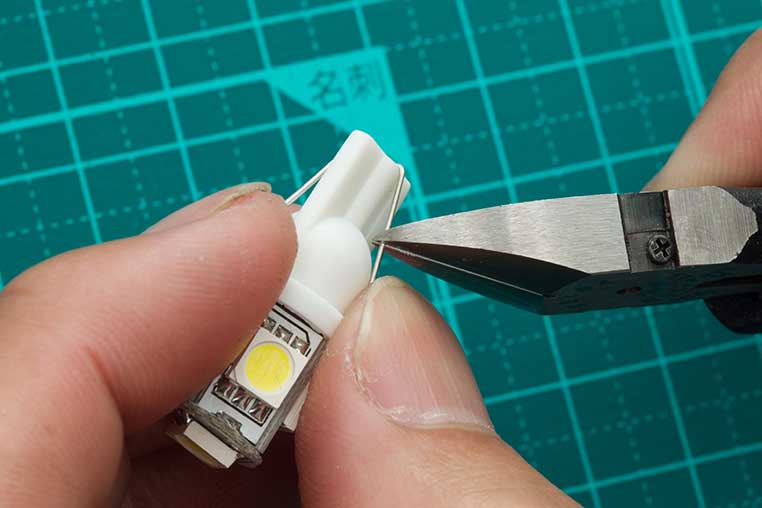

ウェッジベースには折り返した足を収める溝がありますが、足が長すぎるので溝からハミ出る分はニッパーでカット。

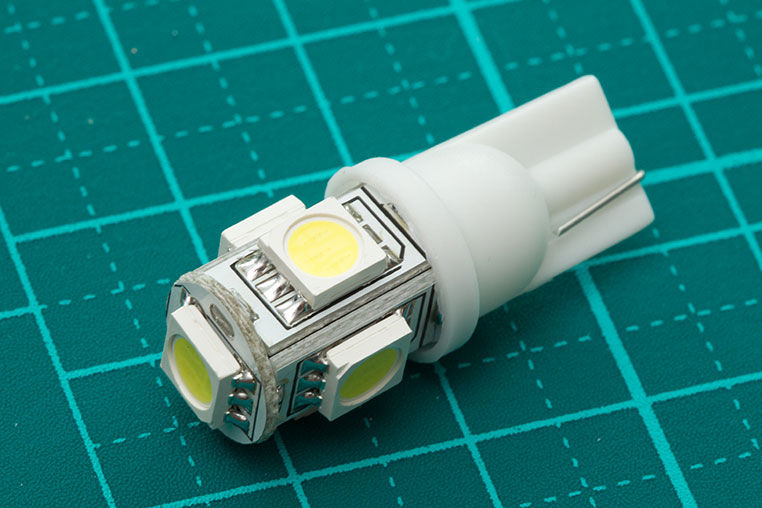

ついに完成〜!!
手間はかかったけれど、売っているバルブみたいな完成度に仕上がりました。
T10 5050 3チップ 5LED
ポジションバルブキット
必要な部品一式をセットにした自作キットを、LED通販・エルパラで販売中。
●部品リスト
- 5050 3チップ 白色LED
LP-5060H252W-3：×10 - T10 5050 5LEDタワー基板：×2
- 1/4Wチップ抵抗 300Ω：×8
- 1/4Wカーボン抵抗 300Ω：×2
- スイッチングダイオード1N4148：×2
- T-10ウェッジベース A型：×2
- 熱収縮チューブ：×1
