砲弾型LEDの新型「ハイルーメンタイプ」は、本当に明るいのか？

砲弾型LEDの最新作がオプトサプライから登場。「ハイルーメンタイプ」というネーミングも相まって、自作ユーザーにはちょっと気になる存在だ。従来の砲弾型LEDとは、どこがどう違うのか。LED通販大手のエルパラで聞いてみた。

•

  先日LED通販エルパラが販売開始した、砲弾型LEDのハイルーメンタイプについての話題です。

  ●レポーター：イルミちゃん

•

  オプトサプライ製の、新作LEDですね。

  ●アドバイザー：エルパラ 平川研究員

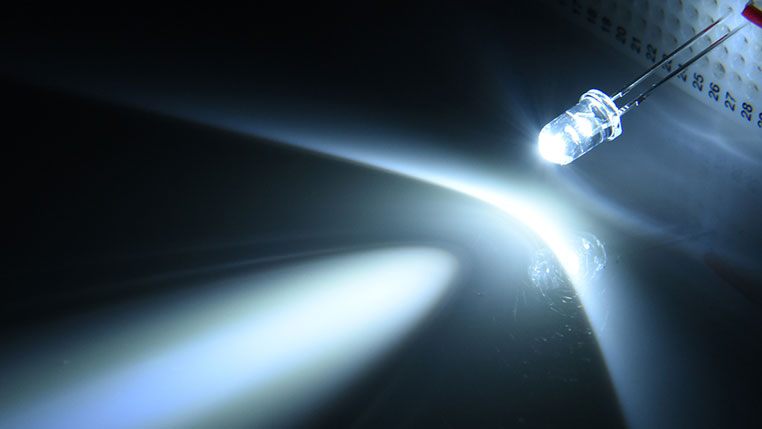

エルパラで販売開始した「5mm白色 LP-WA4P5111A HighLumen OptoSupply」 価格が安くて自作ユーザーの間では定番のオプトサプライ製。

•

  砲弾型LEDでの新作って珍しい気がするんですが、今までの砲弾型とどう違うのでしょうか？

•

  見た目にはまったく同じ砲弾型LEDなんですが、中のチップが新しくなっていて、高出力のチップを搭載しているようです。

•

  フムフム。

•

  従来の砲弾型LEDは、マックスで流せる電流が20ミリアンペアでしたが、今回のハイルーメンタイプは、メーカーの公称値だと30ミリアンペア流せるLED、ということになっていますね。

•

  つまりその分明るい？

•

  30ミリアンペア流した時の明るさとしては10ルーメン（※白色の場合）となっているので、5ミリ砲弾型LEDとしてはかなり明るいですよね。

•

  おお〜、なるほど。

•

  ただし、スペック上ではそうでも、現実に30ミリアンペア流して使えるかというと……そんな使い方で常時点灯させていたら、すぐに切れてしまうでしょうね。

•

  ここからは、少し辛口になりそうです。

•

  このLEDに限らずの話ですが、メーカー公開のマックスの電流値までは、現実的には流さないのがセオリーです。

•

  改めて「LEDに流せる電流値」を、おさらいしておきましょう。

•

  今までの砲弾型LEDは、スペック上のマックスで流せる電流値が20ミリアンペアだったので、現実的にはだいたい15ミリアンペア以下に抑えて使うのが、長持ちさせるポイントでした。

•

  マージンを取るのが、電子部品の基本ですよね。

•

  そうですね。
  この話は、車で使うLEDならなおさらなんです。

•

  フムフム。

•

  例えばポジションの自作に使うLED。夜間常時点灯させるという前提がありますから、マージンを取らずにマックスの電流を流していたらすぐに切れてしまいます。

車の自作に使うなら電流値は控えめにするのがポイント


•

  その点は、従来型でもハイルーメンタイプでも同じってことか。

•

  そうなんですよ。メーカーがうたっている30ミリアンペアを流していいなら、明るいのは当たり前。でも現実には、そこまで流せない。

•

  では、どの位の電流で光らせたらいいですか？

•

  エルパラでは20ミリアンペアを流す計算で、抵抗値を公開しています。

LEDに流れる電流値を決めるのは抵抗次第


•

  LEDに流れる電流値は、抵抗値の選び方で決まります。

•

  今回の砲弾型LEDハイルーメンタイプを、マージンを取って光らせる場合の抵抗値は？

•

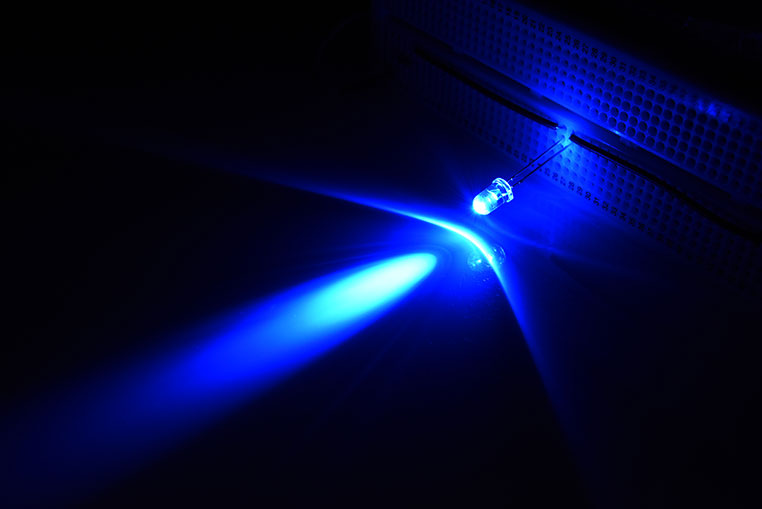

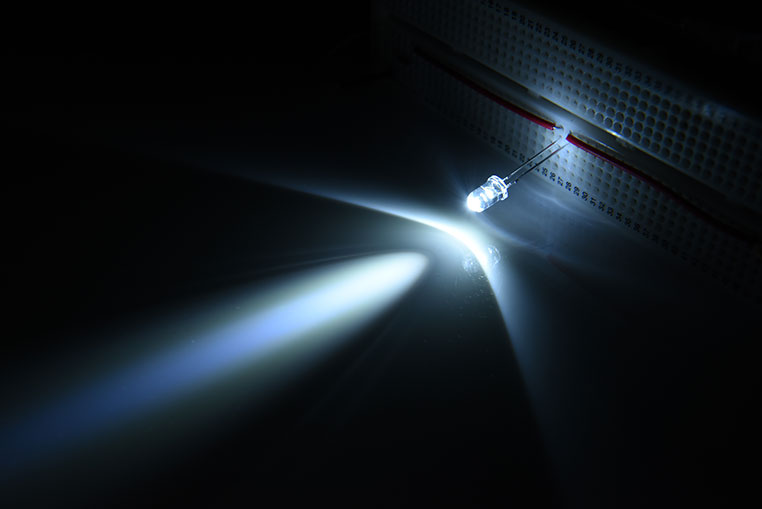

  抵抗値は色によっても変わるので、まずは「白」や「青」の場合。

白や青の抵抗値は同じ



エルパラ公開の抵抗値｜白・青の場合

LED 3個直列	1/4W	270Ω
LED 2個直列	1/4W	430Ω
LED 1個	1/2W	560Ω

※12V車（最大電圧14.4V）で抵抗を使って光らせる場合の抵抗値（20ミリアンペア流す計算）
※12V車では、3個直列が限界

---

•

  続きまして！

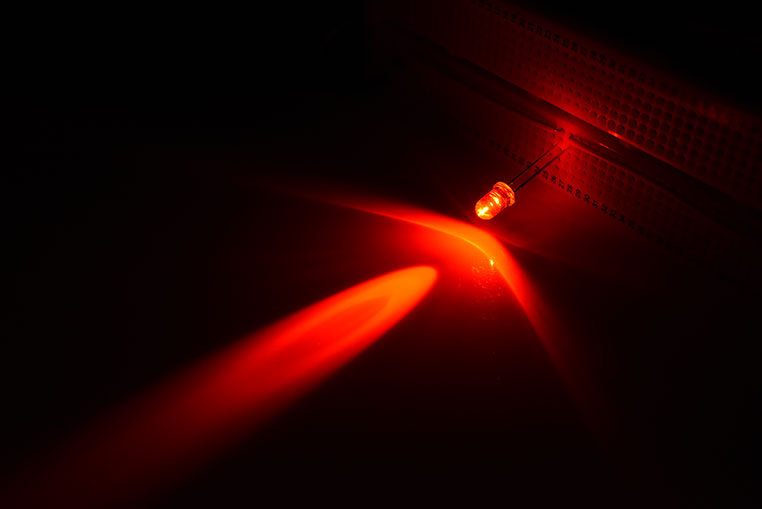

  「赤」「黄色」の場合の抵抗値です。

赤、黄色、オレンジ、緑の抵抗値は同じ



エルパラ公開の抵抗値｜赤・黄色・オレンジ・緑の場合

LED 5個直列	1/4W	220Ω
LED 4個直列	1/4W	330Ω
LED 3個直列	1/2W	430Ω
LED 2個直列	1/2W	560Ω
LED 1個	1/2W	620Ω

※12V車（最大電圧14.4V）で抵抗を使って光らせる場合の抵抗値（20ミリアンペア流す計算）
※12V車では、5個直列までは並べて使える

---

•

  上の抵抗と組み合わせて使う以上、けっきょくは20ミリアンペア付近の砲弾型LEDということになる。

•

  ようは今までの砲弾型LEDと、そんなに変わるものではないです。

•

  今までの砲弾型だとマージンを取って15ミリアンペア位で使っていたのが、今度の新型はマージンを取って20ミリアンペア位は流せる、とは言える？

•

  そうですね。ちょうどそれ位の差です。その5ミリアンペア分は明るくはなっていますが、それってハッキリと明るくなるほどの差ではない、ということですね。

•

  なるほどね〜。LED通販エルパラ店長の正直な見立て、参考になります♪
