エーモン新作のオフタイマーユニットでなにができるのか？
- 1
- 2

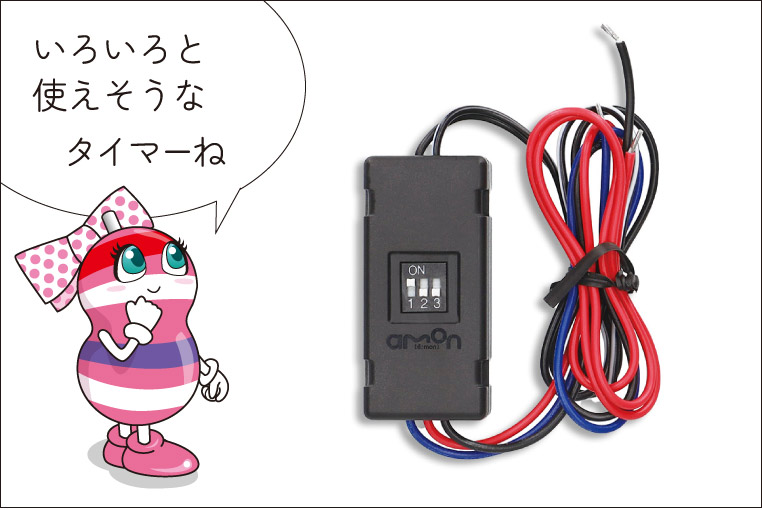

エーモン・オフタイマーユニットは、エンジンを切ったあとも電装品を動かし続けられる新アイテム。例えば「エンジン停止後もドラレコの録画を継続したい」場合など。他にもいろいろ役立つシーンがありそうなので、仕様についてわかりやすく解説する。
エンジン停止後も電装品を動かすためのエーモン・オフタイマーユニット
-
この10月に登場した、エーモン新作アイテムレポートの続きです。
●レポーター：イルミちゃん
-
今日はオフタイマーユニットを解説します。
●アドバイザー：エーモン 中塚研究員
-
オフタイマーユニットとは？
-
エンジンを停止したあとでも、しばらくは電装品を動かし続けたいときに使う制御ユニットです。
-
ホホウ。
-
例えば前回紹介したプラグロックソケット（※）と併用すると、エンジンを切ったあとも、電源ソケットにしばらく電源を供給できます。
-
ではエンジンを停止したあとでも、ドライブレコーダーの録画を続けるとか。
-
できます。まさにそういう用途を想定した制御ユニットですね。
-
駐車監視機能を搭載していない普通のドライブレコーダーでも、駐車監視できるようになるわけか。
-
そういうことですね。
-
これは便利かも。
-
近い機能を持つエーモン製品に、電源ソケット・オフタイマー機能付き（1543）もありますが……
-
あ、そうか。
これなら1個で済むね。 -
しかし容量的には、1アンペアまでしかいけません。今回のオフタイマーユニットは3アンペアまで対応できます。
-
容量が3倍だ。
-
さらに設定時間も、電源ソケット・オフタイマー機能付きだと「0分」「30分」「60分」の3パターンでしたが、8パターンに増えました。
-
もっと長い時間、電源供給できるのかな？
-
ハイ。オフタイマーユニットは0分・1分・15分・30分・1時間・6時間・12時間・無制限……の8パターンです。
-
ホー。設定できる時間の幅がかなり大きい。6時間とか12時間もできるんだ。
-
そうなんですよ。
-
夜間だけ電源を供給させて、明け方には切れてもいいや、みたいな使い方ができるのね。
-
そうですね。ドライブレコーダーによる駐車監視を意識した機能です。
-
しかし、それだけ長い時間設定となると……
-
無制限に電源を供給するモードもありますよ。
-
さすがにバッテリーが上がりそうだが。
-
ただ、バッテリー上がりに関しては、対策を取っているんですよ。
-
ほう…？
エーモンのOFFタイマーユニット（3482）
詳細はAmazonのエーモン 電源ソケット OFFタイマー機能付（1543）
オフタイマーユニットはバッテリー上がり防止機能もある
-
オフタイマーユニットには「バッテリー状況をみながら、バッテリー上がりを防止する機能」も付いております。
-
それ、どうやっているのでしょうか？
-
ようはバッテリーの電圧をみています。電圧が下がってきたらバッテリーが弱り始めていると判断して、その場合は電源を遮断します。
-
なるほど～。
それを聞いて安心。 -
その関係上、ユニットの配線は、短く加工したりしないで頂きたいのです。ここは注意点です。
-
配線の長さが変わると、診断機能に狂いが生じる？
-
そういうことですね。ユニットの電源側の配線（3本の線）は、短くするのはNGです。
-
そういえば電源側に配線が3本あるのは、ナゼ？
-
常時電源とアースのほかに、ACC電源を取る必要があるからです。これはエンジンが切れたことを判断するためですね。
-
そういうことか。
-
配線は切りっぱなしの状態になっているので、ギボシ端子や接続コネクター等を使って接続します。
-
汎用的に使えるユニットってことですね～。
-
そうですね。
-
つまり今回のオフタイマーユニットと、前回紹介したプラグロックソケットを組み合わせれば、ドラレコに駐車監視機能を持たせつつ、配線も隠せるという。
-
まさしく、そのように併用して使って頂くためのユニットです。
-
ドライブレコーダー以外にもいろいろ使えそうな気がするよ。
-
はい。
-
例えばLEDなどを接続しておいて短時間だけ光らせ、車から降りるときのサポートに使ったり、といったこともできるし。
-
空気清浄機などもいいのではないでしょうか。
-
あ、確かに！ オフタイマーユニットの使い方は、人それぞれ、いろいろ考えられそうです。
オフタイマーユニットの配線
| 入力側 | ● 赤 | 常時電源 |
|---|---|---|
| ● 青 | ACC電源 | |
| ● 黒 | アース | |
| 出力側 | ◑ 白黒 | 電装品プラスへ |
| ● 黒 | 電装品マイナスへ |
DIY Laboアドバイザー：中塚雅彦
カーDIY用品メーカー・エーモン広報担当で、エーモンの顔と言える人物。端子や配線コードの仕様など細かいところまで深い知識を持っているので、DIYラボでは「電装DIYのきほん」に関する記事を担当。中塚ハカセ、とも呼ばれている。
