パドルシフトスイッチ移植を成功させた〈球屋〉で、その作業工程を見学する連載。今回はこの技の難関・埋め込み用の穴開け加工。移植するパドルシフトスイッチがピッタリ収まる穴にするべく、極めて少しずつ、削ぐように切り進めるための工夫がわかる。

•

  「パドルシフト移植とは、どういう加工方法なのか？」の続き。

  ●アドバイザー：球屋 森田研究員

•

  球屋がどうやってパドルシフトスイッチ移植（埋め込み）をやっているのか。その仕組みというか理屈は、前回説明しました。

  ●DIYラボ：イルミちゃん

•

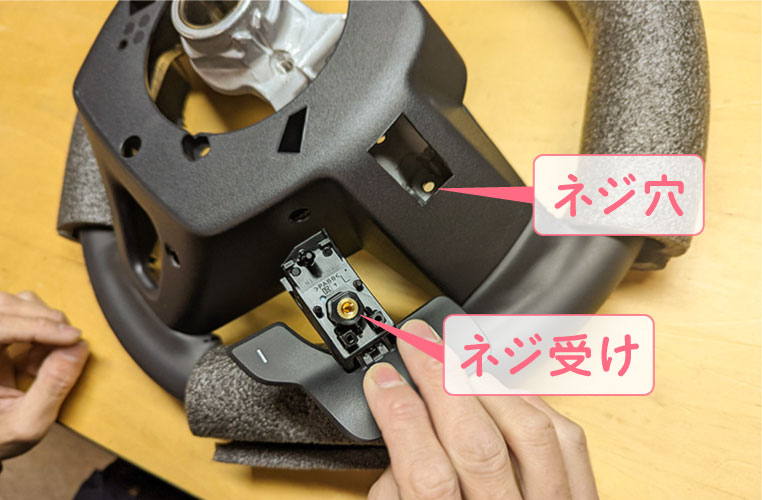

  パドルシフトの設定がないカローラクロスでも、ステアリングの骨組みにはパドルシフトが取り付けできる「ネジ穴」が開いています。


•

  これを利用して、パドルシフトスイッチ側のネジ穴（ネジの受け）と、ステアリング側のネジ穴が一致する位置関係で埋め込みます。

•

  その理屈は理解できましたが、実際にそんなピッタリの穴が開けられるものなのか……？ なんのガイドもない中で。

•

  まず小さめの穴を開けて、そこから先は様子を見ながら、切り広げていきます。

•

  こちら（↓）が最初に超音波カッターで開けた穴。パドルシフトスイッチに対して、かなり小さめです。


•

  ここからどう広げていくのでしょうか。

•

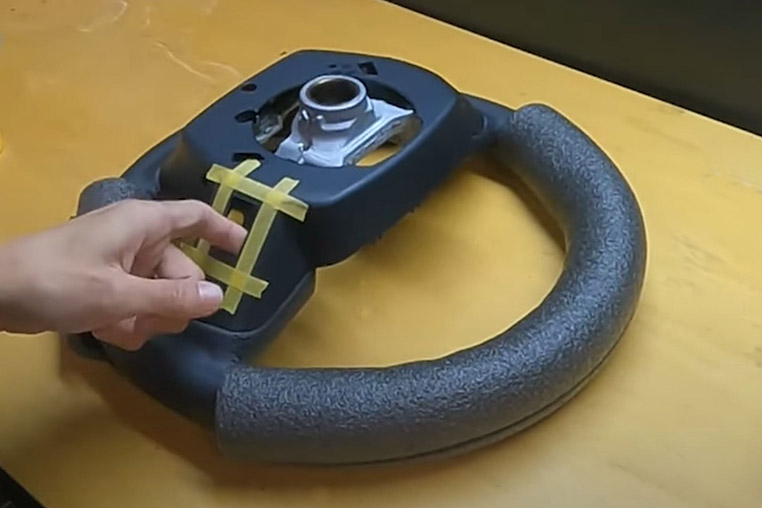

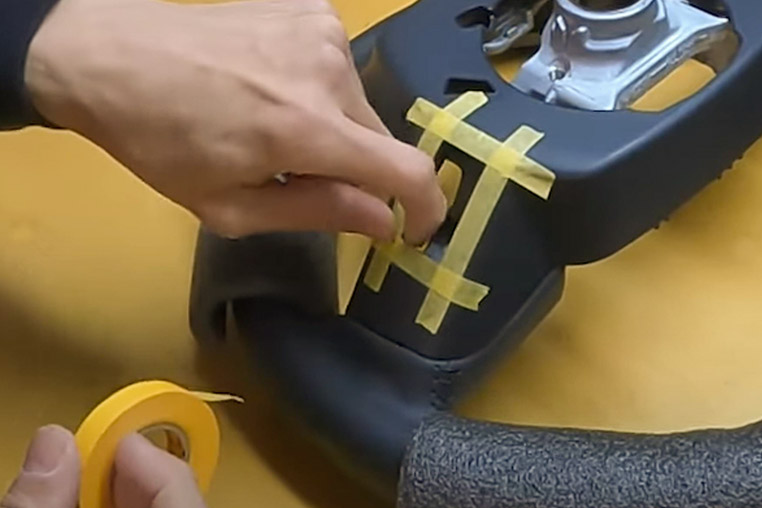

  マスキングテープを使って、おおむねで水平垂直のラインを引きます。


•

  それから、指でカバー裏側のガイド位置も確認しながら、切っていきます。

•

  む？ しかし、このラインの四角もまだまだ小さい気がするよ。

•

  そうですね。マスキングテープのラインは「少しずつ切るための目安」に過ぎません。

•

  そうなんだ。
  いきなりゴールを目指さない。

•

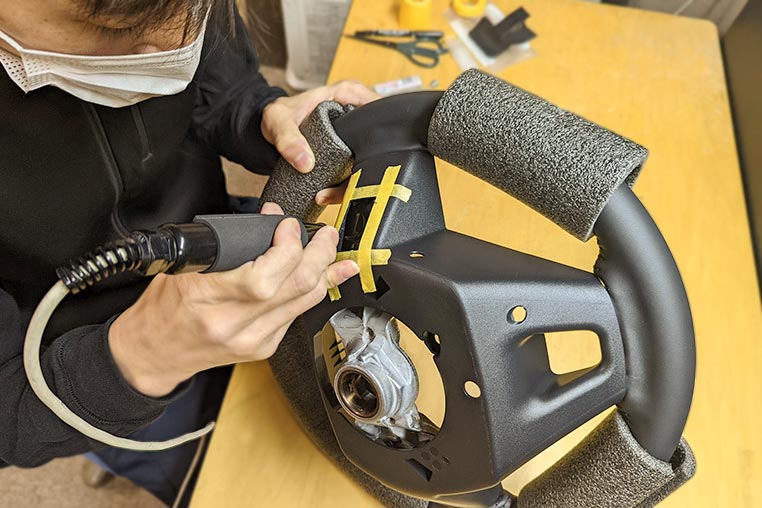

  そして超音波カッターで穴を広げるときは、少しずつ、削ぐように切っていきます。


•

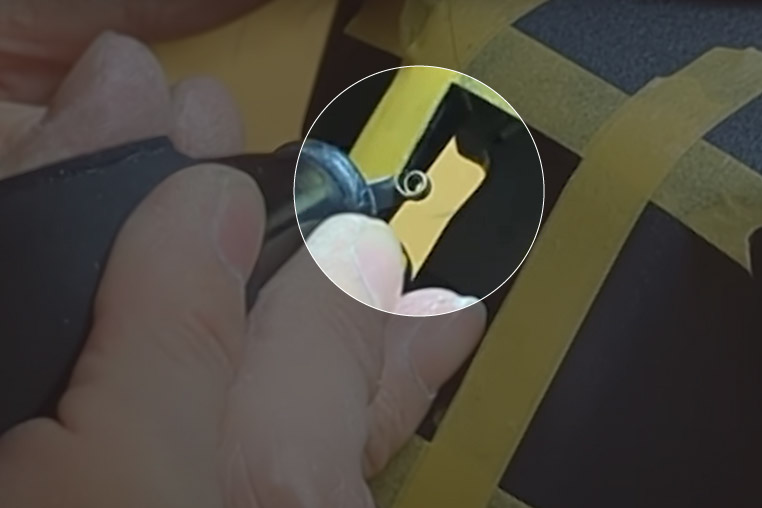

  アップで見ると、ものすごく薄く少しずつ削いでいるのが分かります。


•

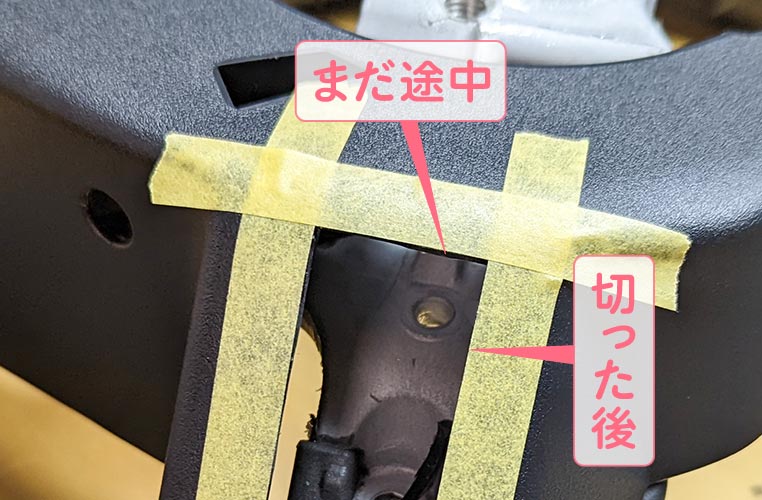

  ガイドとして貼ったマスキングテープぎりぎりまで削いでいきます。


•

  マスキングを貼ってからは、厳密に切っています。

•

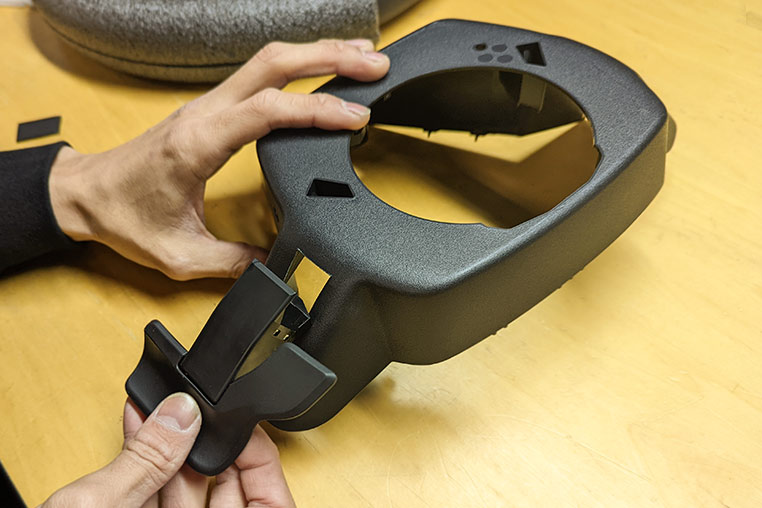

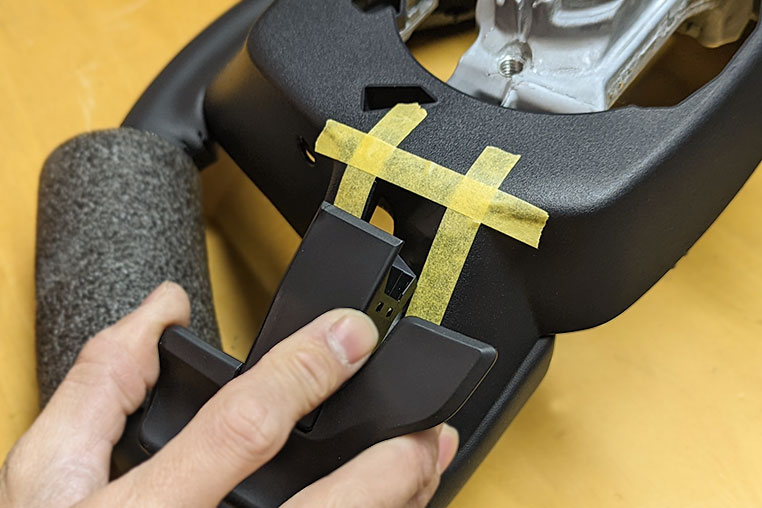

  マスキングをして1回目のカットが終わったところ（↓）ですが、パドルシフトスイッチを当ててみても、まだまだ入りません。


•

  さらに少しずつ穴を広げていきますが「切っているラインと裏側のガイドの位置関係」、そして「ネジ位置」は常に意識しながら作業を進めます。単に穴を広げる……ではNGです。


•

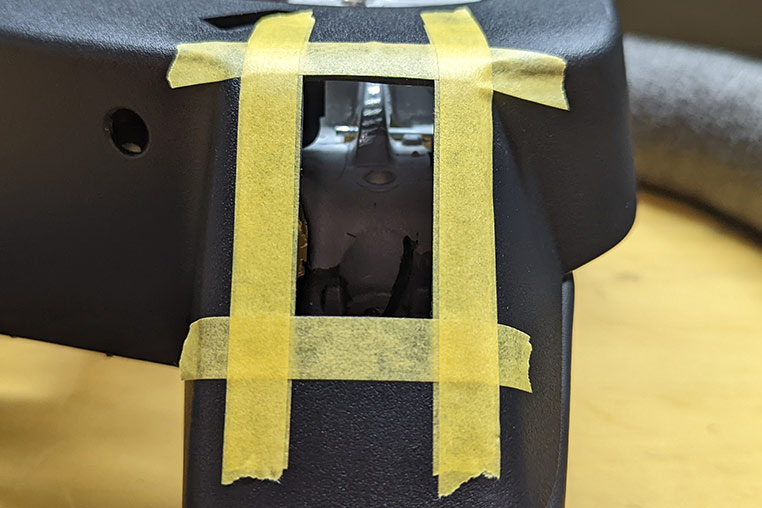

  それを踏まえて、1回目に貼ったマスキングからは少しズラして、2回目のマスキングテープを貼ります。

•

  次はこのオフセット分を削いでいくんだ。


•

  なおこの段階では上下の線はあまり広げ過ぎたくないので、左右のラインだけを広げていきます。


•

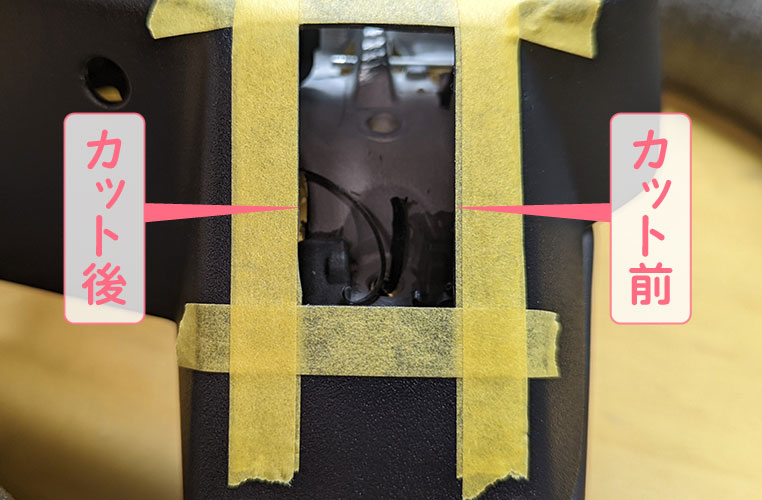

  削いだところと、削いでいないところのビミョウな違いが分かるでしょうか。こんなに慎重に切り広げていたんですね～。

•

  これを繰り返していくと、あるところでスポッと入ります。……が、このまま進めるだけでは失敗パターンが待っていると（経験上）分かっています。
