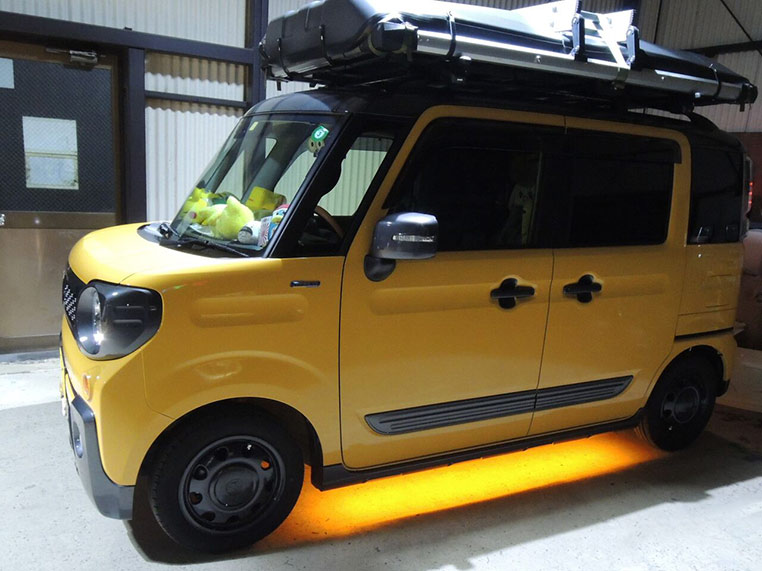

車でキャンプに行く人は、サイドアンダーLEDを仕込むと、目立つし便利

車でキャンプに行く人に、LED照明の新提案。それは車の下に仕込むアンダーLEDだ。アンダーLEDはドレスアップ・カスタムのイメージが定番になっているが、灯りが欲しいキャンプサイトでも役に立つ。カッと照射するLEDとはまた違う、柔らかい間接光もオツである。

•

  アンダーLEDは、以前からある定番のLEDカスタムのひとつですが……

  ●レポーター：イルミちゃん

•

  今回のお客さんは、その用途が少し変わっていて、「キャンプに行って車を停めている時に点灯させたい」との事でした。

  ●アドバイザー：イルミスタ 野本研究員

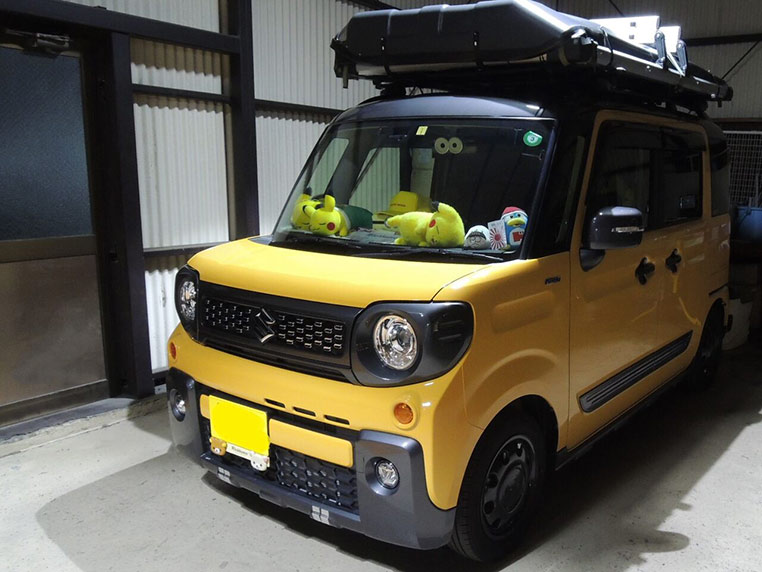

ベース車となるスペーシアギア。

•

  キャンプのときに点灯させると、車の周囲が明るくなって便利ですね。

•

  それもあるし、キャンプ場で点灯させたら目立つから、という狙いもあるようでした。

•

  なるほど……。
  一石二鳥ね。

•

  このオーナーさんの場合は、メインバッテリーからバッ直で電源を取り、リレーを使って、スモール連動＋スイッチ制御にしていますが……

•

  フムフム。

•

  しかしアウトドア用途なら「エンジンをかけなくても、別電源で光らせる」やり方も考えられます。

•

  みんなでご飯食べているときは、横で車を光らせておく、みたいな使い方ができる。

•

  ですね。キャンプに行く人だと、ポータブルバッテリーを持ち込んだりもすると思いますが、DC12V出力を備えているものならテープLEDを光らせることもできるし……

•

  ふむ。

•

  AC100Vしか使えないポータブル電源だとすれば、テープLEDにスイッチングACアダプターを付ける手もあります。



スイッチングACアダプターの種類についてはエルパラのACアダプター・ラインナップ参照。

•

  こういうの（↑）を使えば、ポータブル電源でアンダーLEDを光らせることはできるんだ。

•

  あるいは、サブバッテリーを搭載しているなら、バッ直でテープLEDのプラスとマイナスをつなげてしまえばいいですね。

•

  今回はオーナーさんが黄色好きだったので、黄色いテープLEDを使いましたが、アウトドアでの実用性重視なら白でもいいですよね。

•

  黄色でもずいぶん明るく見えますが。

テープLEDで一番明るいタイプを使いましたから




イルミスタの5050テープLED 60LED/m クリアドーム 白色 5m

•

  3チップで明るい5050チップLEDを使っている上に、搭載されるLED数が多いタイプです。

•

  これ以上、LED数が多いのはない？

•

  メーターあたり120LEDのテープLEDもありますが、搭載されるのは3528チップLEDになるので、明るさでは5050タイプに劣ります。

•

  なるほど。
  アウトドア用途なら明るいほうがいいですね。

•

  それと、サイドステップなどに直接テープLEDを貼り付けるのではなく、アルミフレームを使って固定するのもポイント。



✔ 具体的な施工方法は「サイドステップ奥にアンダーLEDを取り付ける方法」参照。

•

  これは熱対策ですね。

•

  それもあるし、テープLEDの位置（高さ）を上げることができます。

•

  上に上げる？
  それはなぜ？

•

  例えば今回のオーナーさんも、未舗装路を走ったりするので、テープLEDをなるべく腹下の高い位置に付けて、ガードしておきたいんです。

•

  あ～、アウトドア用途だから悪路対策か。ナルホド。

•

  なお、この車は片側で1.5mぐらいは使っているので、左右分で3mほどのテープLEDが必要です。

•

  さっきのテープLEDは、5m巻きだから、サイドだけなら余裕で足りる。

•

  そうなんですけど、5mのテープLEDを使う場合は、切り出してハンダ付けする必要があります。



✔「カットしたLEDテープライトを再利用する方法（配線付け直し加工）」参照。

>>>リンク先で詳しく読む。

•

  ハンダ付けが苦手な人は、1mのテープLEDを2本買う、というやり方もありますよ。



イルミスタの「5050テープLED 60LED/1m クリアドーム 1m」

•

  なるほど。

•

  それから、こういう明るいテープLEDだと、1メーターでも1アンペア以上の電流が流れます。

•

  フムフム。

•

  ACアダプターで電源を取るとしたら、3メーター分で最低でも3.8アンペア以上のアダプターが必要。……余裕を見て、5アンペアのアダプターを使うのがベターです。

•

  仮に、前後バンパーも含めたフルアンダーLEDとなると、アダプターではちょっと無理がありますね。

•

  フルアンダーLEDなら、箱型の安定化電源などが必要になってきます。

•

  なるほど。その意味でも、サイドのみのアンダーLEDにしておくほうが敷居が低いかも。

•

  だと思います。

•

  ちなみにDIYではなくイルミスタで施工してもらう場合、サイドだけアンダーLEDの費用は？

•

  軽自動車サイズで、左右で4万9000円位～（税込）ですね。電源はバッ直で、エンジンルーム内でおさまる配線作業の場合の料金です。

•

  フムフム。

•

  配線をいったん車内に引き込んでスイッチを付ける仕様なら、+6000円（税込）の工賃がかかります。

•

  アンダーLEDはドレスアップのイメージが強かったけど、アウトドア向けにサイドだけ提案するっていうのはアリですね。
