ウインカーに使われるバルブの種類。T20とS25の違い

ウインカーバルブの種類を押さえておこう。まずは、T20とS25の違いから。「純正の電球ウインカーをLED化する」または「切れた電球を交換する」ときに、必ず必要になる知識だ。

•

  ウインカーをLED化したり、切れて電球交換するときに必要なのが、バルブの種類（バルブタイプ）の知識です。

  ●レポーター：イルミちゃん

•

  国産車のウインカーで使われているバルブは、T20とS25。2種類の白熱球ですね。（※輸入車の場合は事情がまた別）

  ●アドバイザー：IPF 市川研究員


•

  このどちらかが、純正で付いている。

•

  消費電力はどちらも同じで21W。アンバー（オレンジ）色の場合で、明るさは280ルーメンです。

•

  サイズはS25よりT20のほうが小さめだけど、明るさは同じなんですね？

•

  そうなんです。
  T20は後から出てきた、進化版モデルですからね。

•

  そういうことか。

•

  だから最近の車種で、ウインカーがLEDではなく電球だった場合は、T20が圧倒的に多いです。


•

  S25タイプの電球は、ちょっと年式の古い車に多いですね。新しい車でS25が採用されることは、まずありませんので。

•

  なるほどね。

•

  だから、社外品のLEDウインカーバルブでも、メーカーによっては「T20のみ適合」というケースもありますよ。

•

  S25の車の場合は、LEDバルブが対応しているかどうか注意しないといけないんだ。

•

  ウインカーバルブの場合、形状が2種類しか出てこないなら話はカンタンですね。

•

  ……。

•

  LEDバルブを買うにしても電球交換するにしても、T20とS25の違いだけ注意すればいいんでしょ？

•

  実はそう単純ではない。
  注意点もありますよ。

•

  と言うと？

•

  ウインカーバルブって、実は4種類あるんですよ。

•

  意味不明過ぎるッ!! 2種類って言ったばっかり……

•

  バルブタイプとしてはT20とS25の2種類ですが、その中で色がクリアとアンバー（オレンジ）に分かれますので。


•

  クリアのウインカー電球？ ウインカーはアンバー（オレンジ）に光らないとダメでしょう？

•

  ランプ側にオレンジ色のレンズが付いていて、中のバルブはクリアが使われている車種もありますよね。

•

  ああ、そういうことか～！

•

  最近の車種では少ないですが、T20に関しては今でもときどきありまして……現行型の車でいうと、例えばジムニーがそうです。

T20タイプのクリア電球例


•

  このオレンジカバーの中身は、オレンジ色の電球じゃないんだ。

•

  そんなことする必要がないですから。より一般的なクリア電球のほうが安いし。

•

  オレンジカバーにオレンジの電球を入れれば、濃いオレンジになりそうですけど？

•

  ……そうはなりません。同じ色味だと、波長が同じですから、濃くはならないんです。

•

  そういうもんなのかー。

•

  というわけでバルブ形状は2種類なんですけど、実際にはウインカーバルブには4種類あります。


•

  それは分かりましたけど、それの何が注意なの？

•

  まずはT20バルブを例に説明すると、クリアとアンバー（オレンジ）では、誤組（誤挿入）防止のために、ツメの形状が微妙に違うんですよ。

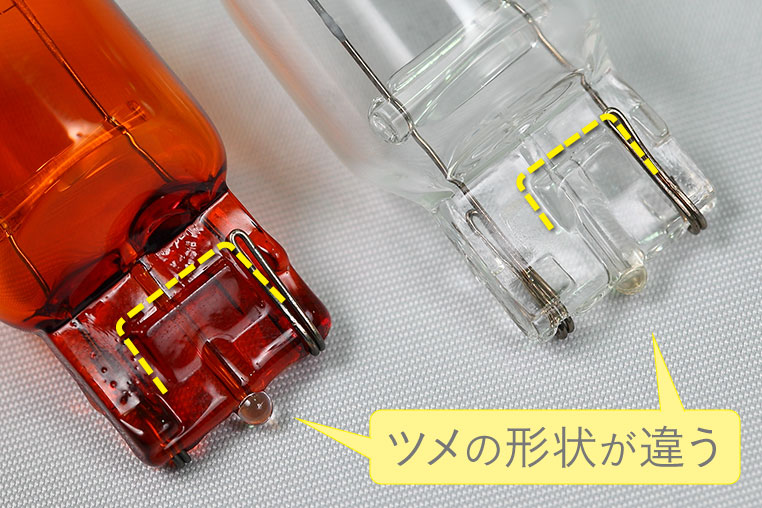

T20のクリアとアンバー・引っかかりのツメ比較


•

  ということは、T20クリアが付いていたソケットに、T20アンバーは差し込めない？

•

  電球同士だと、そういうことになります。

•

  単に色が違うっていうだけじゃないのかー。

•

  ただ、IPFのLEDウインカーバルブについては、互換性を持たせてあって、どっちのタイプのソケットでも差し込めます。

•

  ではさきほどのジムニーのような、オレンジカバーにクリア電球が入っている車種の場合でも……

•

  そのまま、IPFのT20のアンバーLEDバルブを差し込むことができます。

•

  しかし、LEDバルブ側に互換性がなかったら、付かないかも知れない。

•

  それと、交換する目的がLED化ではなくて、単に切れた電球の補修交換だとすると……

•

  元の色と同じ電球じゃないと付かない。

•

  そうです。つまり、オレンジカバーの中のクリア電球を、アンバー電球にしようとしても、そもそも付きません。

•

  もしかして、S25の電球にも同じような仕組みが……

•

  あります。
  そして問題としては、こちらのほうが大きい。

•

  S25の場合は、クリアとオレンジ（アンバー）では、ピン角が違うんです。

•

  ピンカク？

•

  S25はバルブをソケットに差し込んだあとに、回すとロックされますが、その機構のためのピン（出っ張り）があります。


•

  このピンが、バルブの口金の2点に付いていますが、クリアとアンバーではピンの位置が違うんですよ。

•

  ほー。

•

  クリアのS25電球には、180度対称の位置に2つのピンがあります。でもアンバーだと角度が違います。


•

  ホントだ。

•

  で、この構造上の違いから、IPFのLEDウインカーバルブ（S25タイプ）も、クリアのS25電球が付いていたソケットには付きません。

•

  なにぃ！

•

  T20なら両方に対応できるんですが、S25はアンバー電球のみ適合する、ということです。

•

  あのー、S25のクリア電球が使われている車種っていうのは……？

•

  ほとんど出てきません。例を挙げると古いランクルとか、古いジムニーなど一部車種です。

•

  今となっては特殊なケースなんでしょうが、S25のクリア電球が出てきたら、「S25のLEDウインカーバルブが付く」と考えるのは早計なんですね。
